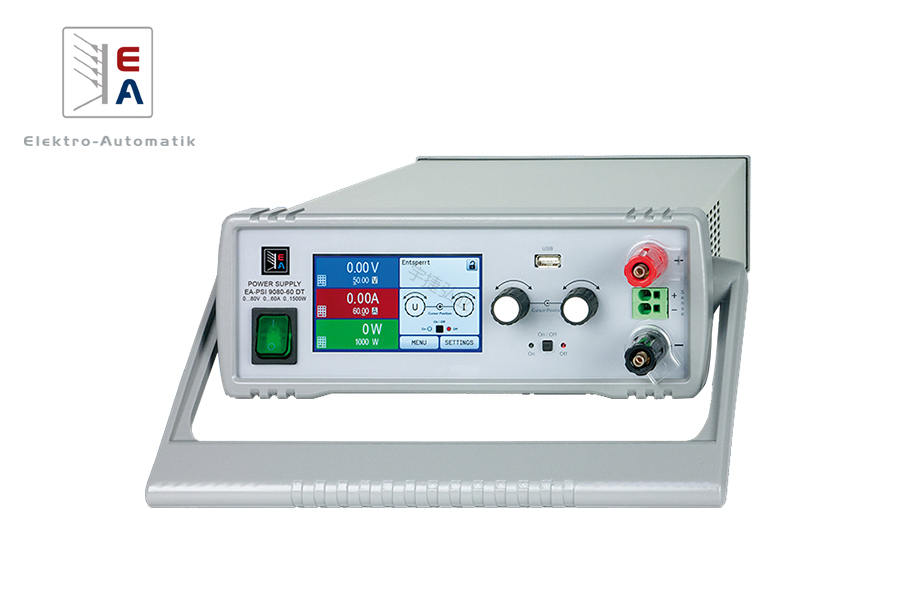

德国EA 低噪音实验室直流电源EA-PSI 9000 DT

一、概要

　　EA-PSI 9000 DT 系列是一款由微处理器控制的实验室电源，为用户提供友好、交互式操作理念，配有一系列标准功能。输出参数，监控功能与其它设定的排布整齐且舒服。

　　所有输出参数的监控功能可以减少测试设备，几乎不需安装外部监控硬件与软件。

　　控制面板上配有两个旋钮，一个按钮，两个 LED 灯。触摸屏为彩显屏，上面显示所有重要数值与状态，用户仅通过手指的几次按触就能方便地操作它。

　　若集成到半自动与远程控制测试台与自动化系统，本产品的后板还有一组接口(模拟与数字)。

二、交流输入

　　本系列采用主动式功率因数校正，使产品在全世界范围内都适用，输入电压为90 VAC至264 VAC。功率为1.5 kW的型号在输入电压低于150 VAC时总输出功率将降至1 kW。

三、功率段自动分布

　　本系列所有型号的输出功率都可灵活调整。可在低电流时输出高电压，或在低电压时输出大电流，但总限定在最大额定输出功率的范围内。这些型号的最大设定功率也可调。因此，仅用一台产品却能应用于广范围的应用中。

四、直流输出

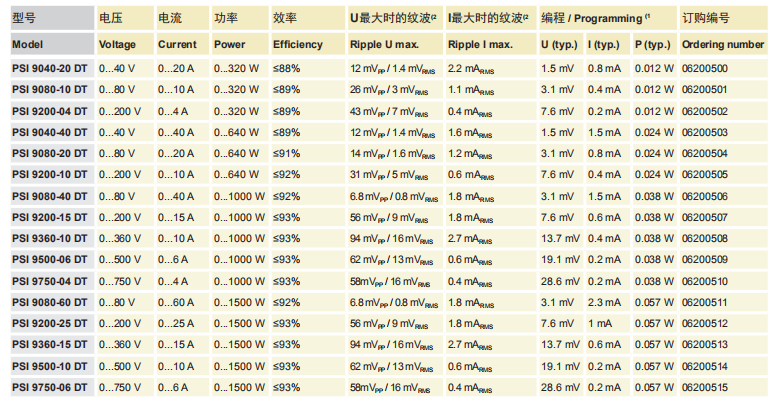

　　本系列有多款不同型号，可选择0...40 V和0...750 V输出电压，0...4 A和0...60 A输出电流，320 W和0...1500 W输出功率的型号。

　　因此不论通过手动还是远程控制(模拟或数字接口)，都可对0%至100%之间的电流、电压与功率连续调节。输出端位于产品前面板。

　　与其他电源系列相比，PSI 9000 DT系列还有一额外的内置输出滤波器，它使产品纹波减至更低，所以直流输出电压的噪音也很低。

五、放电电路

　　额定输出电压为200 V或以上的产品对其输出电容配有一放电电路。在空载或带很小负载的情况下，它能保证危险的输出电压在直流输出关闭后降至60 V DC以下。该电压值被认为是对人身安全有危险的极限电压。

六、保护功能 (OVP)

　　为保护连接负载，可设定一过压保护极限值(OVP)，以及过流保护极限值(OCP)与过功率保护极限值(OPP)。

　　若因故达到这些极限值，直流输出立即被关断，显示器和模拟接口发出一状态信号。

　　还有一过温保护功能，当产品过热时也会关闭直流输出。

七、远程感测

　　远程感测输入端可直接连到负载设备，以补偿连线上的压降。如果输入端已接上负载，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。

八、内置模拟接口

　　内置模拟接口位于产品后面板。它提供有模拟接口输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...100%的输出电压、电流与功率。模拟输出端接上0 V...10 V或0 V...5 V电压，可监控输出电压与电流。此外，还有几个输入脚和输出脚，用来控制和监控产品状态。

九、显示器与控制面板

　　设定与实际输出电压、电流与功率都清晰显示于彩屏上。彩色的TFT屏幕为触摸式，用手指能控制产品所有功能。

　　通过旋钮，或者数字键盘直接输入参数，也可调节设定电压、电流、功率或阻止(内阻模拟)。

　　若想防止意外操作，可锁定所有操作键。

十、函数发生器

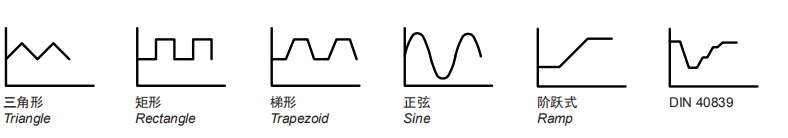

　　本系列所有型号都配有函数发生器。它能形成多种典型函数，如下所示，并应用到输出电压或输出电流上。发生器可通过前面板的触摸屏或经其中一数字接口完全可控与配置。

　　预设的函数为用户提供一切需要的参数，比如Y偏移值，时间 /频率或幅度，形成整套配置。

　　除了基于任意发生器形成的标准函数外，还可访问该基础发生器，创建并执行一套复杂的函数，将其分开在多达100个序列内。在研发与生产过程中可用它来做测试。

　　通过产品前板的USB端口可以从标准的U盘上传序列或者存储序列，从而可在不同的测试序列间变换。

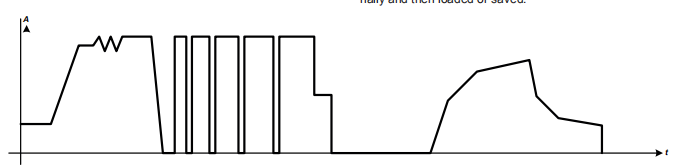

　　我们可以虚构一个复杂函数的例子(40个序列)，假设它在任意发生器下实践。可以在产品上创建该函数，也可从外部上传或保存：

　　此外还有一个XY发生器，可用来形成其它函数，比如UI或IU，用户可在(CSV文档)表格格式内定义，或者用USB软件上传。

　　对于光伏方面的测试，可使用用户可调关键参数形成一个PV曲线。还可应用固件升级，安装更多的特性参数供用户选择。

十一、输出值的预设

　　在不影响输出状态的条件下可预设输出状态，这些参数也显示于显示器上，于实际值的下方。

　　用户通过该功能可预设期望的电压、电流和功率值。用旋钮完成，或者直接从触摸屏上输入。有五个用户配置文档供用户选择，只需激活另外一个不同的配置文档，就可在常用设定值间轻易转换。

十二、监控功能

　　本系列所有型号都具有电压与电流曲线监控功能。可以对其进行配置，以便监控过压与过流，或者欠压与欠流。其反馈形式，可通过下面几种可选形式来通知：

　　- 仅显示信号，即使错误仍然存在，也不影响输出

　　- 警告信息一直存在，错误移除后必须确认该信息方可

　　- 报警信息将关断输出
