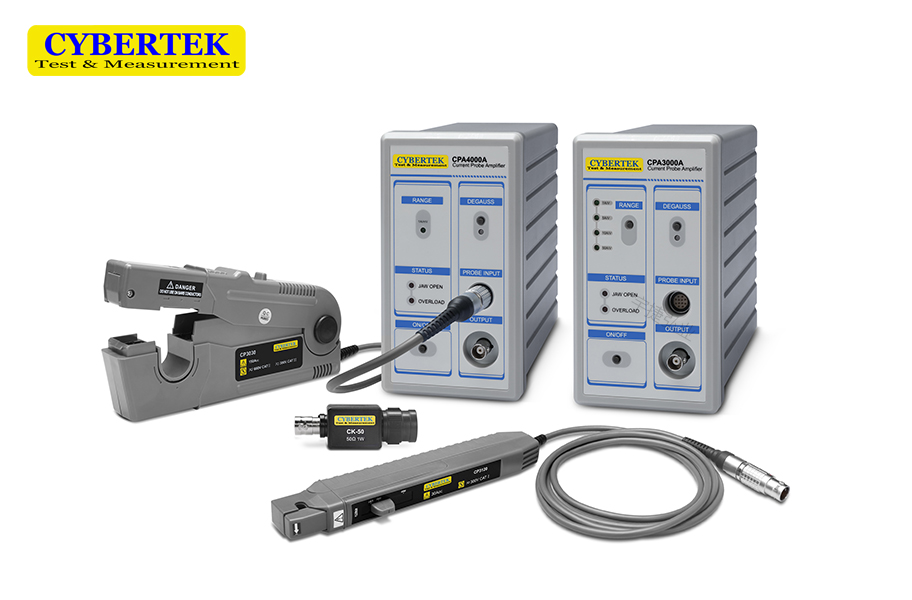

AC/DC高频电流探头CP3000/CP4000系列

品牌
知用Cybertek

型号
CP3000/4000系列

◆ CP3120电流探头,提供 70MHz的带宽

◆ CP3050电流探头,提供 50MHz的带宽

◆ CP3030电流探头,提供 15MHz的带宽

◆ CP4040电流探头,提供5MHz的带宽

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:
CP3000/4000系列

一、AC/DC高频电流探头CP3000/CP4000系列概述

  CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其中:

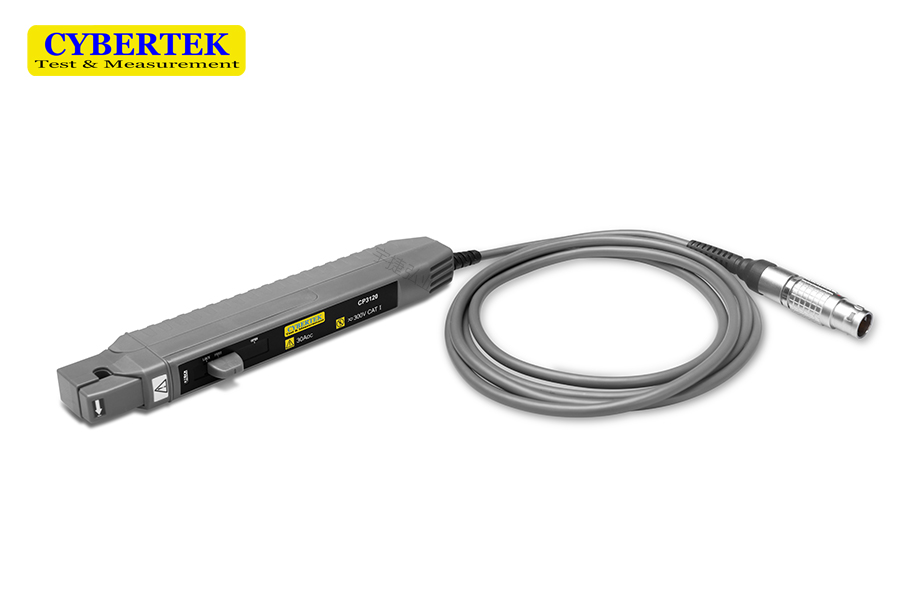

  CP3120电流探头

    ◆ 体积轻巧,可在当前拥挤的电路板中使用自如

    ◆ 小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达 5mm的导线

    ◆ 可以测量 30A的连续电流和 50A的峰值电流,提供 70MHz的带宽

    ◆ 分辨率高达 1mA

    ◆ 需配合CPA3000A 放大器同时使用

  CP3050电流探头

    ◆ 体积轻巧,可在当前拥挤的电路板中使用自如

    ◆ 小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达 5mm的导线

    ◆ 可以测量 50A的连续电流和 50A的峰值电流,提供 50MHz的带宽

    ◆ 分辨率高达 5mA;需配合CPA3000A 放大器同时使用

  CP3030电流探头

    ◆ 钳口可夹住直径达 20mm的导线,适用于大电流应用场合

    ◆ 可以测量 150A的连续电流和 300A的峰值电流,提供了 15MHz的带宽

    ◆ 分辨率高达 5mA;需配合CPA3000A 放大器同时使用

  CP4040电流探头

    ◆ 钳口可夹住直径达 20mm的导线,适用于大电流应用场合

    ◆ 测量 500A的连续电流和 750A的峰值电流,提供了 5MHz的带宽

    ◆ 分辨率为 1A。需配合CPA4000A 放大器同时使用

二、AC/DC高频电流探头CP3000/CP4000系列特点

  ● 高带宽,可准确快速捕捉电流波形

  ● 高精度,典型精度为 1%,满足大部分测试领域的需要

  ● 多款探头可供选择,方便不同量程电流测量

  ● 标准的 BNC 输出接口,可匹配任何厂家示波器

三、AC/DC高频电流探头CP3000/CP4000系列

  AC/DC高频电流探头CP3000/CP4000系列常用于开关电源、马达驱动器、电子整流计、LED 照明、新能源等设计和测试应用中。

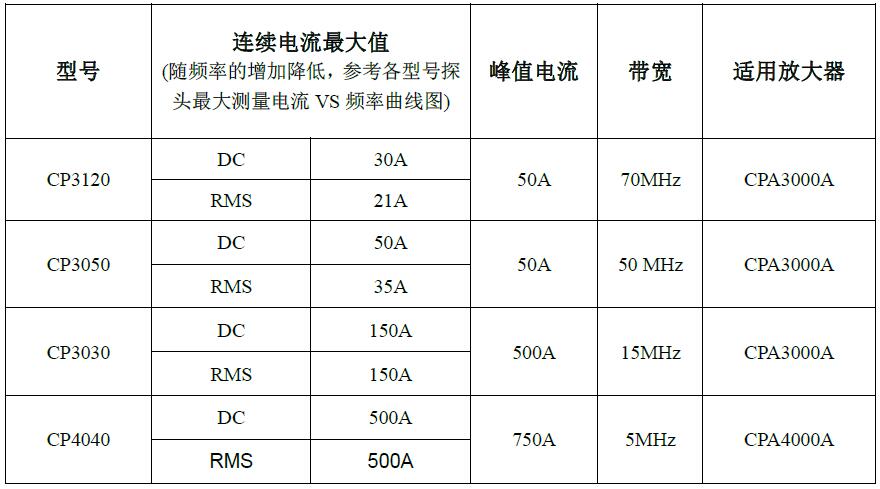

四、AC/DC高频电流探头CP3000/CP4000系列简要说明

宇捷弘业电流探头CP3000/4000简要说明

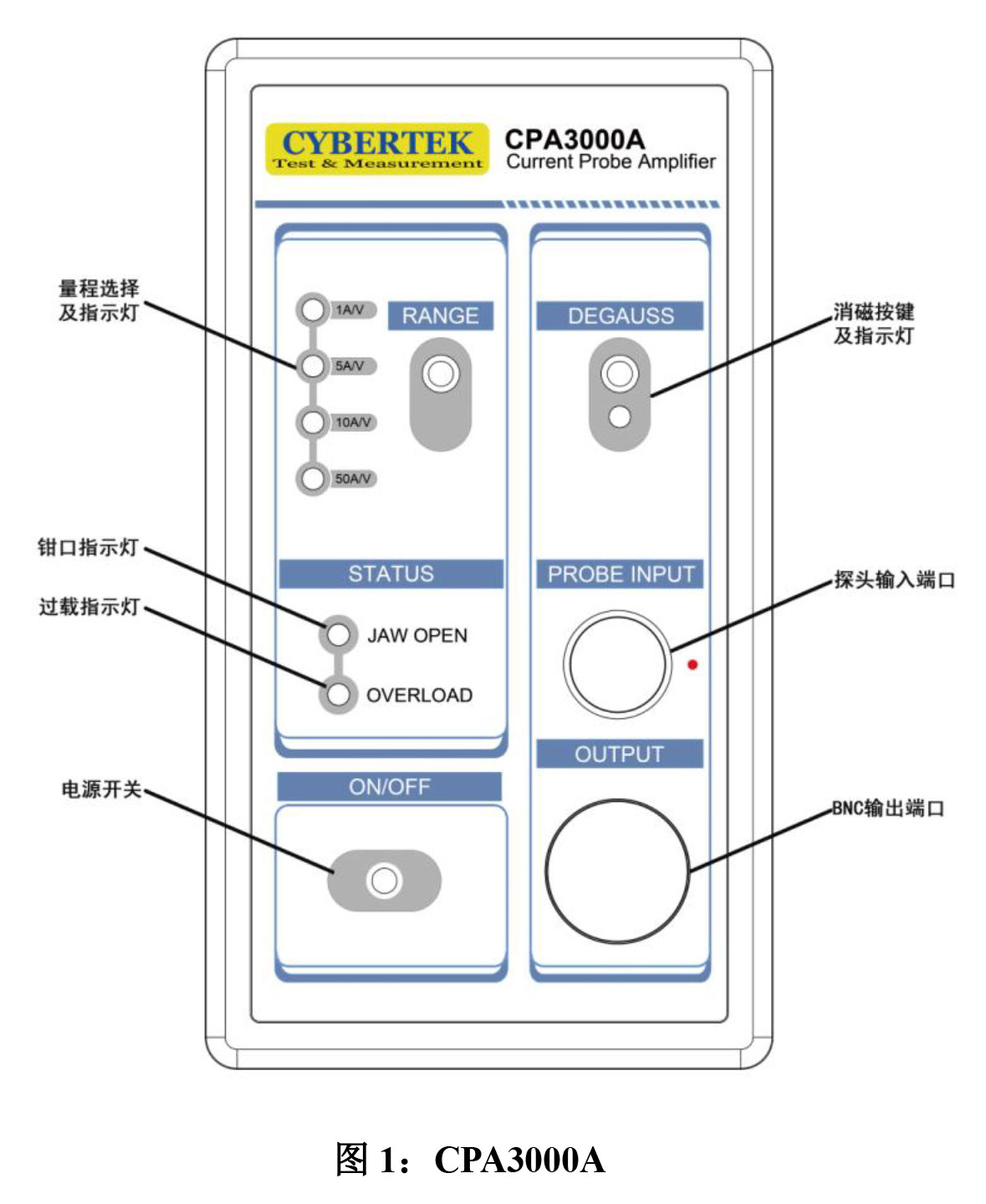

五、CP3000/CP4000系列放大器面板说明

CP3000/CP4000系列高频电流探头放大器面板说明宇捷弘业CP3000/CP4000系列高频电流探头放大器主体说明

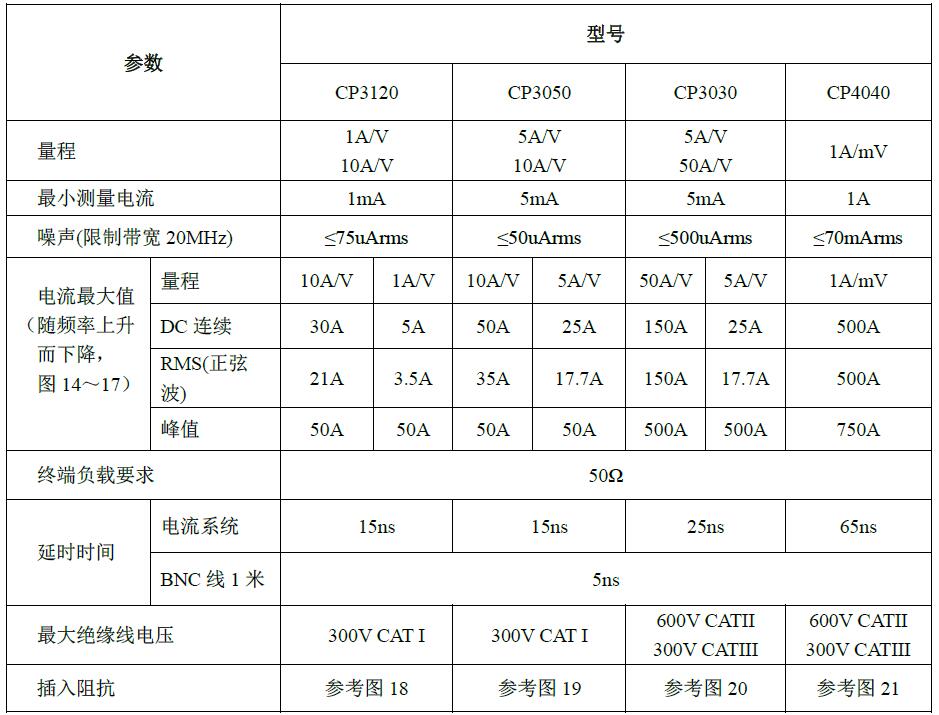

知用Cybertek CP3000/4000电流探头规格参数

宇捷弘业电流探头CP3000/4000技术规格



知用Cybertek CP3000/4000电流探头和CPA3000A/4000A 电流探头放大器订购信息及选件问题,欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品。

◆ CP3120:DC 30A/ 70MHz,配电流放大器CPA3000A

◆ CP3050:DC 50A/ 50MHz,配电流放大器CPA3000A

◆ CP3030:DC 150A/ 15MHz,配电流放大器CPA3000A

◆ CP4040:DC 500A/ 5MHz,配电流放大器CPA4000A
