人工电源网络（LISN）EM5040A

一、人工电源网络（LISN）EM5040A概述

　　EM5040A人工电源网络是一款（50uH+5Ω）|| 50Ω V型LISN (Line Impedance Stable Network)。该产品能在9kHz-30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开，仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2：2006标准要求，适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量。

　　EM5040A在标准款人工电源网络的基础上增加了一个限幅器（有10dB衰减）和一个可选的150kHz高通滤波器。用户可以根据相应标准选择低端频率从9kHz还是150kHz开始。产品内置的瞬态限幅器可以有效保护接收机或频谱仪不会因为大信号损坏。用户可以把EM5040A直接安全地连接到以上设备，不需要另外购买限幅器。

二、人工电源网络（LISN）EM5040A基本原理

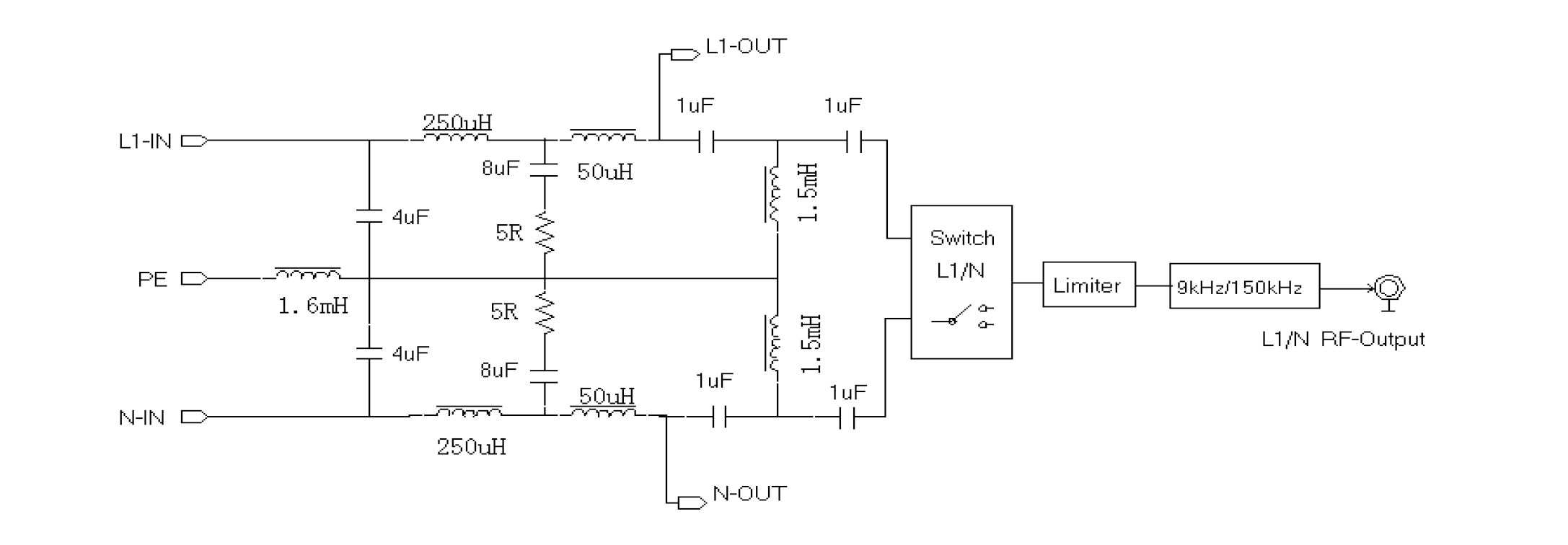

　　EM5040E/5040A/5040B的V型人工电源网络部分是完全相同的。所不同的是后续信号处理部分。EM5040A 增加了一个限幅器(有10dB衰减)和一个可选的150kHz高通滤波器。如下图：

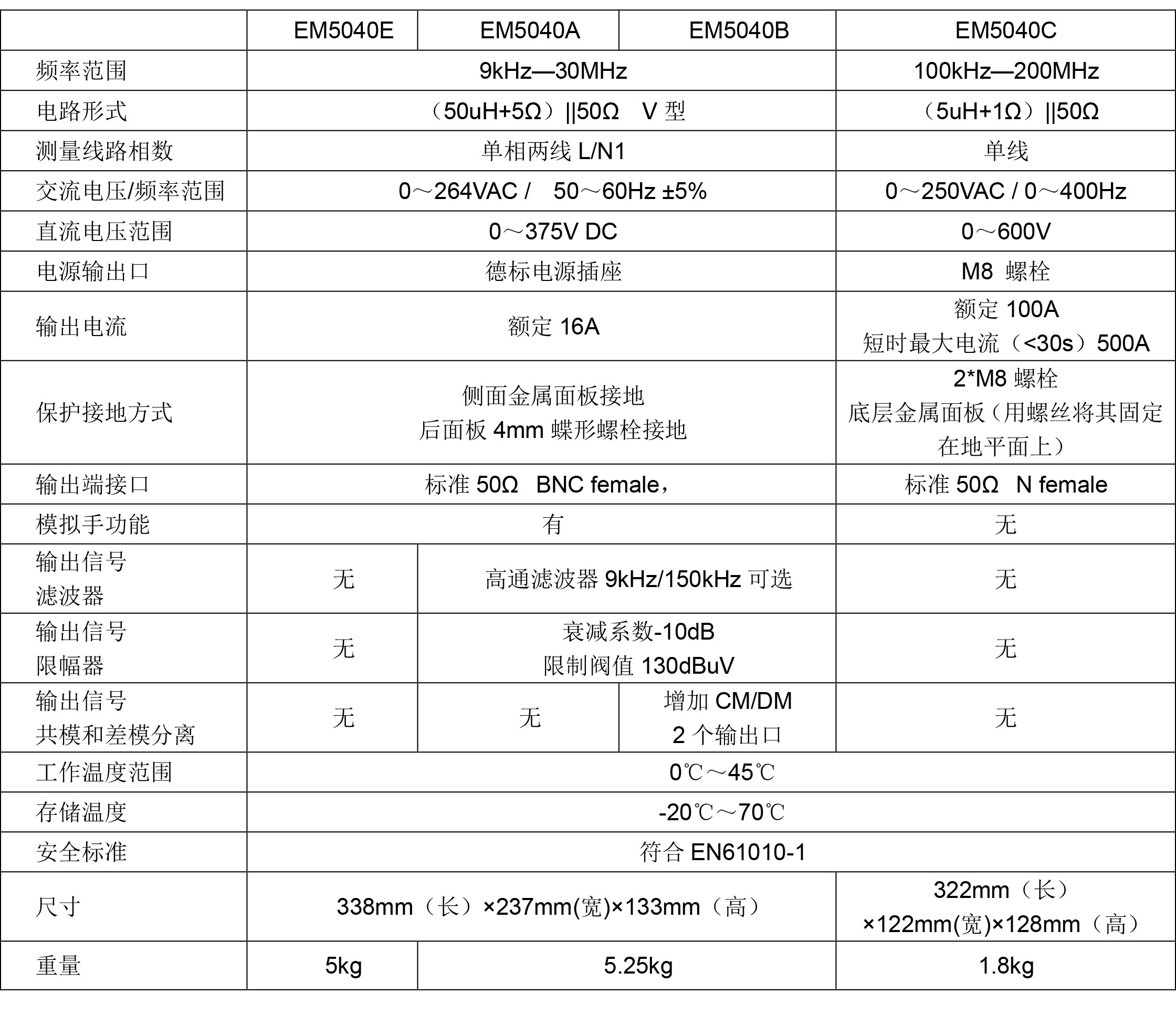

三、人工电源网络（LISN）EM5040A产品说明

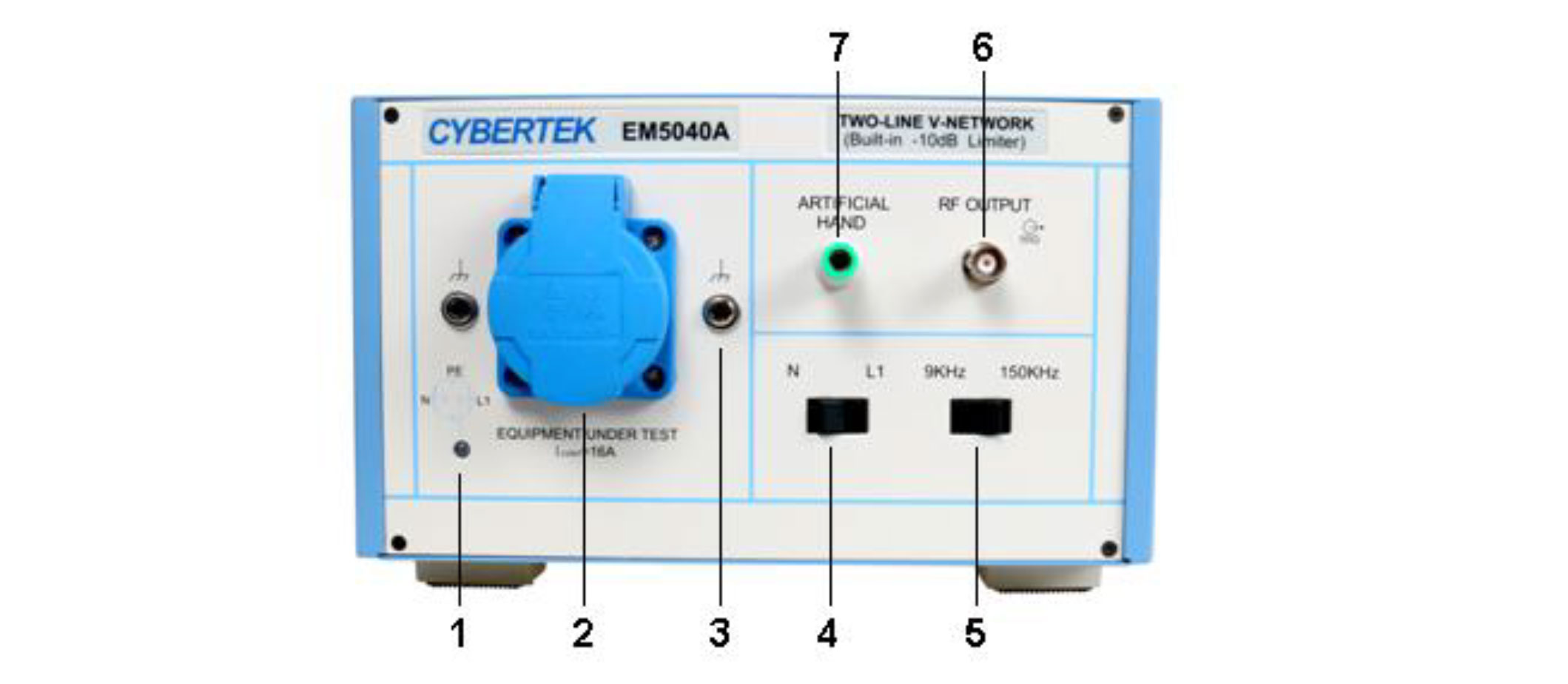

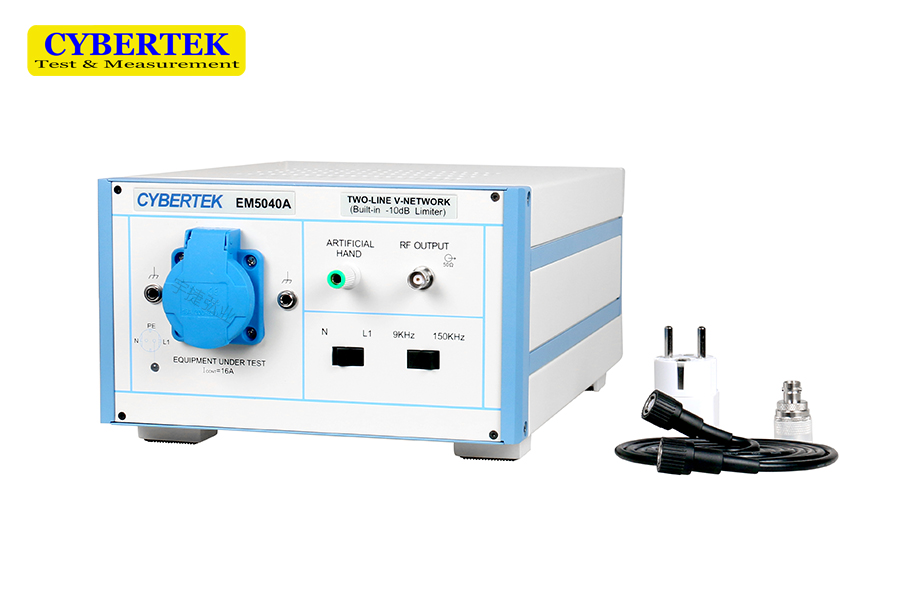

　　◆ 前面板说明

　　​1、(L1指示灯)：当供接入电源时，该指示灯点亮，为蓝色。

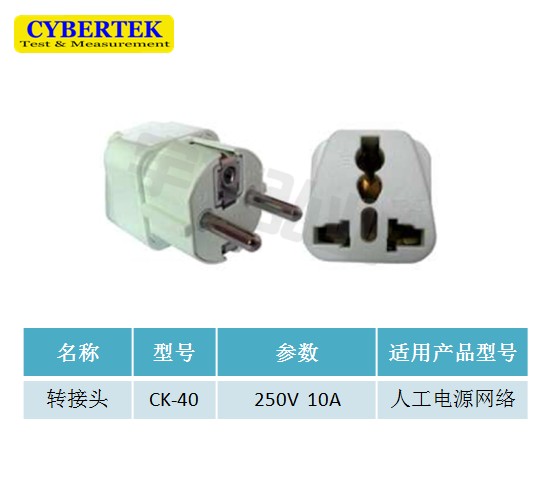

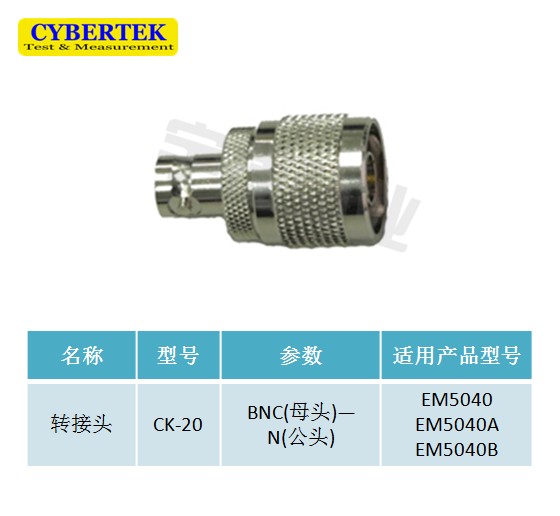

　　2、(被测设备(EUT)供电接口)：本仪器的电源接口为德标。同时产品的附件中为客户标配国标转接头。

　　3、(参考地(Reference Ground)接口)：4mm插孔，用于连接被测设备接地端子。

　　4、(N、L1)：被测相线选择开关。

　　5、(9kHz/150kHz开关)：滤波器选择开关。

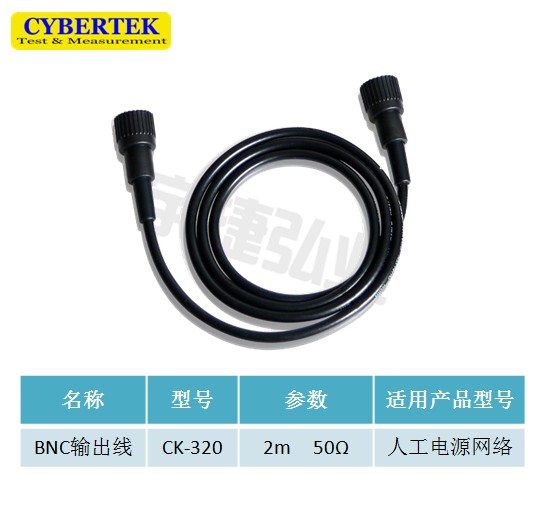

　　6、(RF OUTPUT输出接口)：标准的BNC射频输出口，用于连接接收机或频谱仪。因为EM5040A 的内部附加了一个10dB衰减的瞬态限幅器，所以接收机要设置相应的修正系数。

　　7、(ARTIFICIAL HAND模拟手功能)：该功能模拟人手接触手持式工具金属部分的实际影响效果。是由510欧姆电阻和220pF网络组成。4mm插孔端子，实际应用中，该端子连接手持式设备人手接触的金属部分。

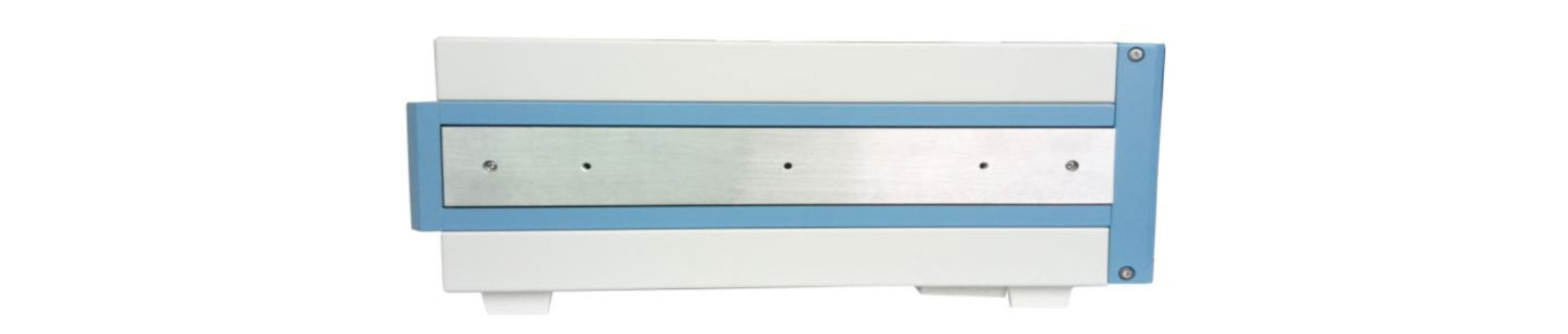

　　◆ 侧面金属接地板说明

　　侧面金属接地板供保护接地。

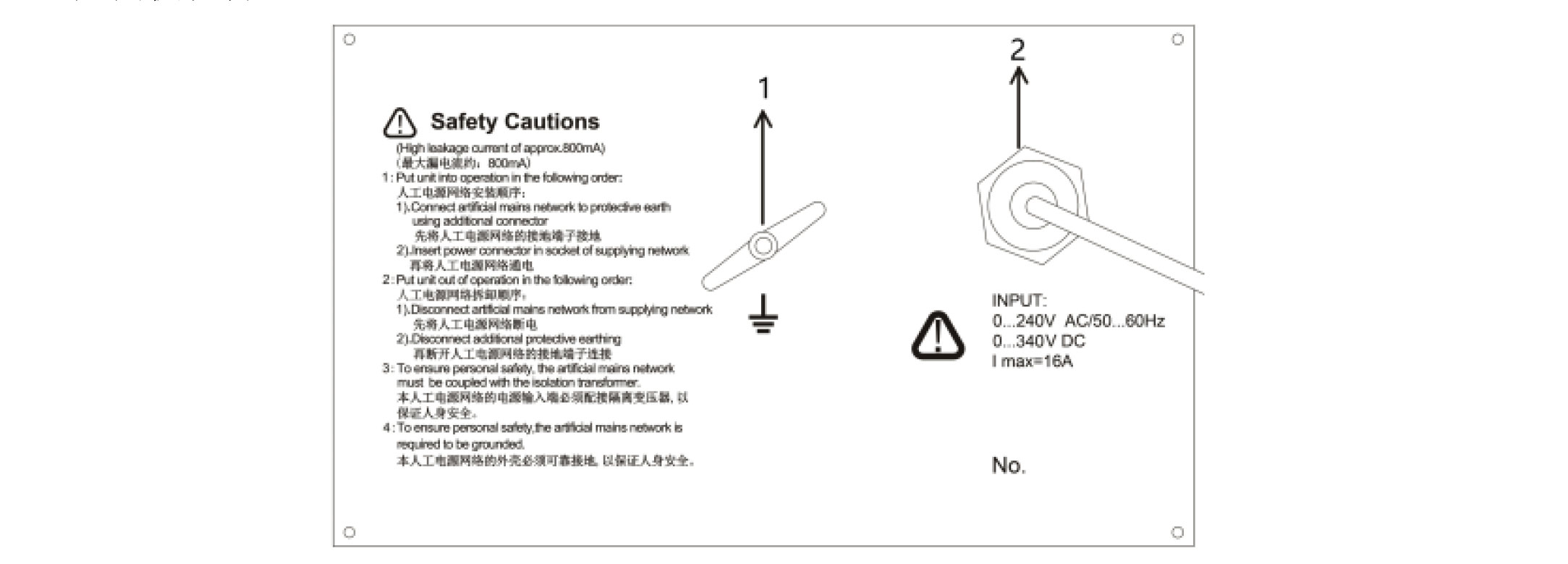

　　◆ 后面板说明

　　1、接地端子：该端子尺寸为4mm 蝶形螺栓，仅供接地保护，不适用到参考地。

　　2、电源输入端：主要为被测设备供电。

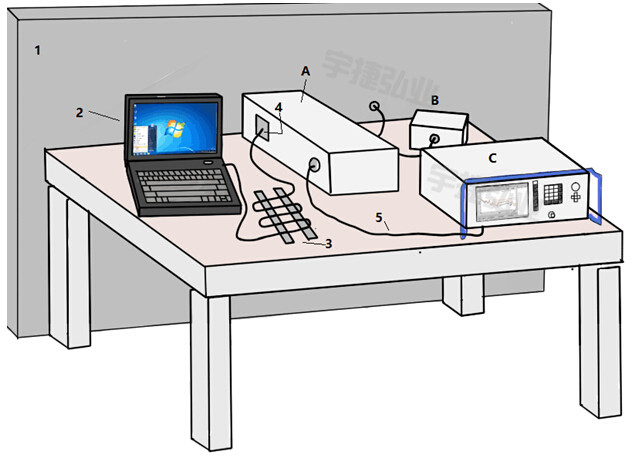

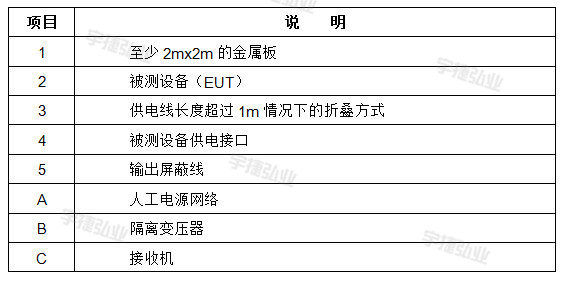

四、人工电源网络EM5040系列传导测试平台搭建

　　请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。

　　该产品是按国际标准的设计的，因此原理上会存在较大的对地漏电流，如接地不良可能会造成严重的触电情况甚至伤亡。因此，本公司要求用户：

　　◆ 必须保证仪器良好接地(在侧面和后面各有接地点)。

　　◆ 必须安装隔离变压器作为双重保障。本公司容量为0.9kVA 的隔离变压器EM5060可满足大部分测试需求。

　　◆ 使用过程中不要打开外壳和接线，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。

　　◆ 确保产品在额定电压额定电流范围内使用。

　　◆ 如果产品出现问题，请及时与我公司联系。请不要擅自打开外壳进行维修，以免发生意外。
