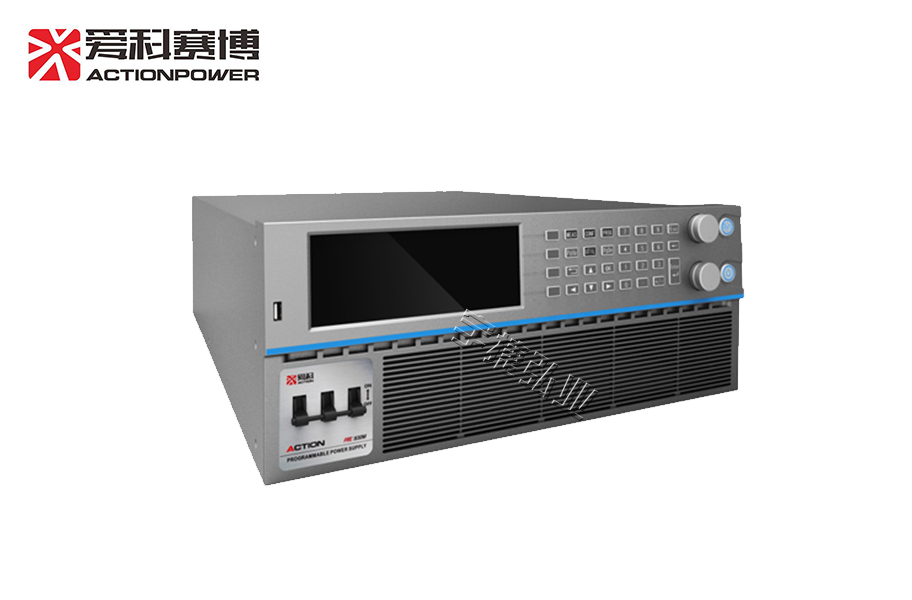

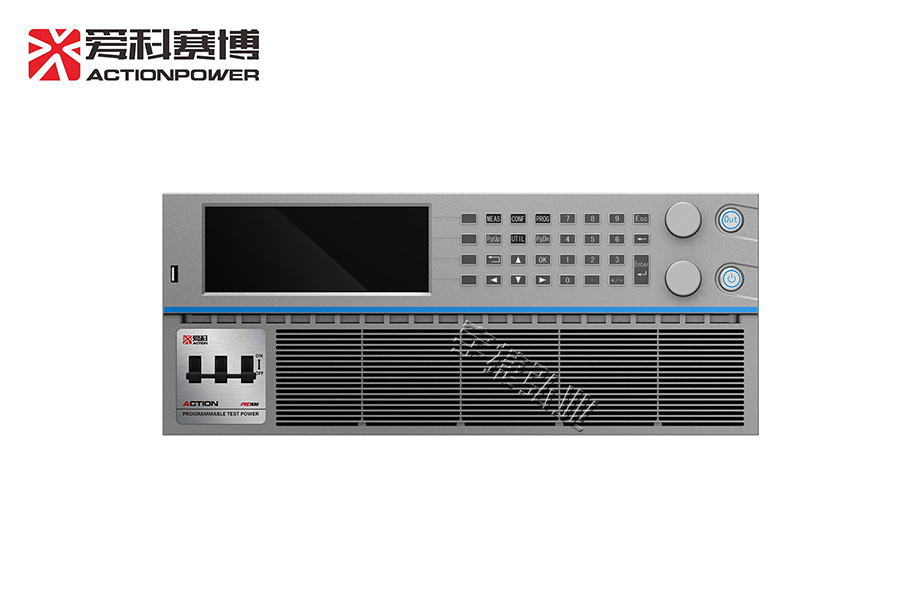

爱科赛博双向可编程交流电源PRE15系列

品牌
爱科赛博Action

型号
PRE系列

◆ 电压精度高达±0.025%F.S.

◆ 电压动态高达3V/us

◆ 内置30种DST波形及IEC61000标准7种波形

◆ 能量双向回馈,交直流四象限输出,单相、三相、分相输出模式

◆ 可多台并联,4U,6-15kVA

欢迎垂询:137 5117 6688(微信同号)或QQ 3003533299

分享到:

一、爱科赛博双向可编程交流电源PRE15系列概述

  PRE双向可编程交流电源具备了“回收式电网模拟源”的能量回收功能和“可编程交流电源”高基波带宽功能及可编程功能,功率范围从15kVA~150kVA,并将部分输出指标提升至全新高度,使应用测试更加精准、便捷。

二、爱科赛博双向可编程交流电源PRE15系列产品亮点

  ● 全功率回馈,真正双向,交直流四象限输出功能

  ● 谐波扩展至100次@50Hz/60Hz、25次@400Hz

  ● 输出电压可扩展至L-N/450Vac@40Hz~70Hz,无需增加升压变压器

  ● 输出基波频率提升至5000Hz

  ● 恒功率曲线输出,无需设置高、低压档位

  ● 交流、直流、交直流输出模式

  ● 单相、三相(三相联动)、分相输出模式

  ● 可编程输出阻抗

  ● 兼容SCPI的RS-232, USB 和以太网接口

  ● 支持标准:IEC 61000-4-11

                            IEC 61000-4-13

                            IEC 61000-4-14

                            IEC 61000-4-27

                            IEC 61000-4-28

                            NB/T 32004

                            T/CPSS 1007-2020

                            MIL-STD-704

                            RTCA/DO-160

三、爱科赛博双向可编程交流电源PRE15系列关键特征

  ● 高功率密度

  PRE具有极高的功率密度,体积、重量均是传统电源的1/6,移动、运输方便。同样占地面积可获得更大容量。

  ● 高精度

  PRE可提供高达±0.025% F.S精度的输出电压及±0.025% F.S精度的负载调整率。

  PRE的双向特征不仅是无缝回馈,它能在并网逆变器、储能变流器规范测试中证明设备符合相关标准,配合其可编程内阻功能,真正模拟发电机内阻、特别是中频(400Hz)、高频供电(1550Hz)时线缆传输阻抗对设备的影响。

  ● 一档恒定功率输出

  普通的交流电源电压输出范围有两个档位,以提供要么高电压要么大电流。PRE系列设计了沿一个恒定功率曲线工作的独特的单电压范围。在L-N/167Vac时即可输出额定功率,这个工作状态范围可扩展至L-N/450Vac输出不中断。220Vac输出功率超过额定功率,PRE1530M可测试15kW设备。

  ● 直流输出模式功率不降额

  普通交流可编程电源,在输出直流时,输出电流只有交流有效值的一半,PRE直流输出电流与交流有效值相同,使用户得到更多功率。

  ● 输出范围宽

  PRE双向可编程交流电源无需增加外部升压变压器,输出电压高达L-N/0-450V,全面涵盖钢铁、石油、煤矿相关行业产品测试。

  ● 内置测试标准

  满足IEC61000-4-11/-13/-14/-27/-28测试标准,性能有更大提升。幅值动态响应时间达100uS,相位精度达0.1°,谐波范围扩展至100次@50Hz/60Hz;25次@400Hz,含量高达40%。远远高于IEC61000-4及MIL-HDBK-704中有关谐波测试要求,在满足法规要求的条件下探知产品设计边界。

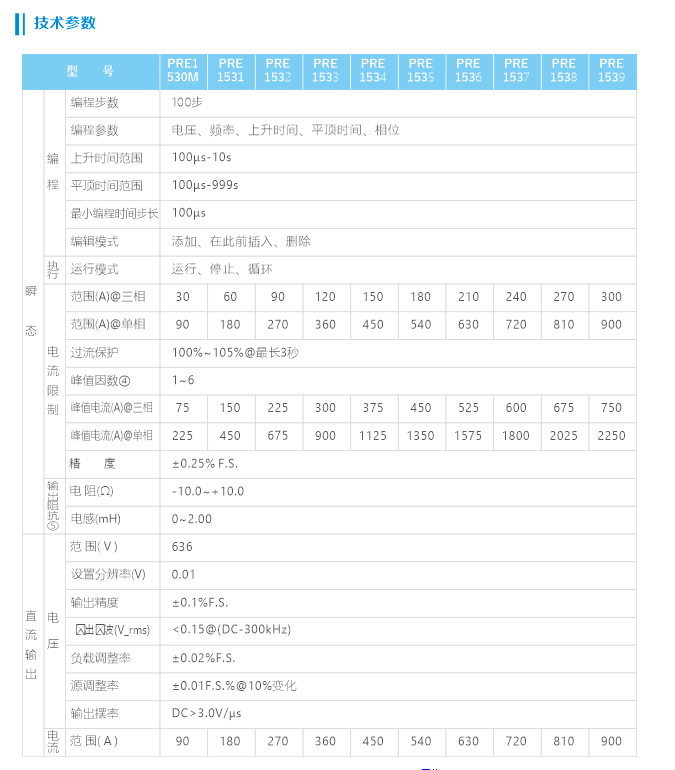

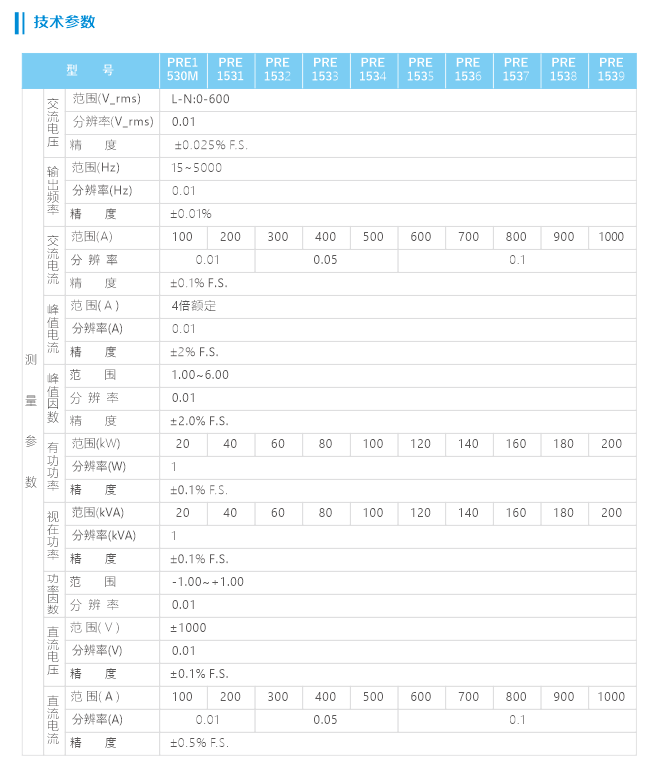

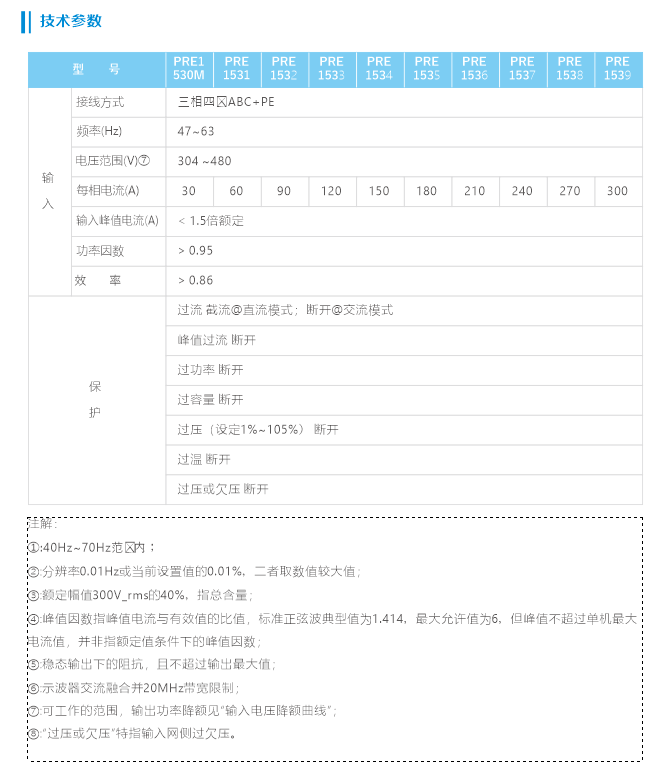

 爱科赛博双向可编程交流电源PRE15系列规格参数

宇捷弘业爱科赛博双向可编程交流电源PRE系列宇捷弘业爱科赛博双向可编程交流电源PRE系列宇捷弘业爱科赛博双向可编程交流电源PRE系列



①:40Hz~70Hz范围内;
②:分辨率0.01Hz或当前设置值的0.01%,二者取数值较大值;
③:额定幅值300V_rms的40%,指总含量;
④:峰值因数指峰值电流与有效值的比值,标准正弦波典型值为1.414,最大允许值为6,但峰值不超过单机最大电流值,并非指额定值条件下的峰值因数;
⑤:稳态输出下的阻抗,且不超过输出最大值;
⑥:示波器交流融合并20MHz带宽限制;
⑦:可工作的范围,输出功率降额见“输入电压降额曲线”;
⑧:“过压或欠压”特指输入网侧过欠压。

 爱科赛博双向可编程交流电源PRE15系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆PRE1510M:三相/6kVA/450V_rms/30A_rms

◆PRE1515M:三相/7.5kVA/450V_rms/30A_rms

◆PRE1520M:三相/9kVA/450V_rms/30A_rms

◆PRE1525M:三相/12kVA/450V_rms/30A_rms

◆PRE1530M:三相/15kVA/450V_rms/30A_rms

◆PRE1531:三相/30kVA/450V_rms/60A_rms

◆PRE1532:三相/45kVA/450V_rms/90A_rms

◆PRE1533:三相/60kVA/450V_rms/120A_rms

◆PRE1534:三相/75kVA/450V_rms/150A_rms

◆PRE1535:三相/90kVA/450V_rms/180A_rms

◆PRE1536:三相/105kVA/450V_rms/210A_rms

◆PRE1537:三相/120kVA/450V_rms/240A_rms

◆PRE1538:三相/135kVA/450V_rms/270A_rms

◆PRE1539:三相/150kVA/450V_rms/300A_rms

◆PRE1531-S:三相/30kVA/450V_rms/60A_rms

◆PRE1532-S:三相/45kVA/450V_rms/90A_rms

◆PRE1533-S:三相/60kVA/450V_rms/120A_rms

◆PRE1534-S:三相/75kVA/450V_rms/150A_rms

◆PRE1535-S:三相/90kVA/450V_rms/180A_rms

◆PRE1536-S:三相/105kVA/450V_rms/210A_rms

◆PRE1537-S:三相/120kVA/450V_rms/240A_rms
