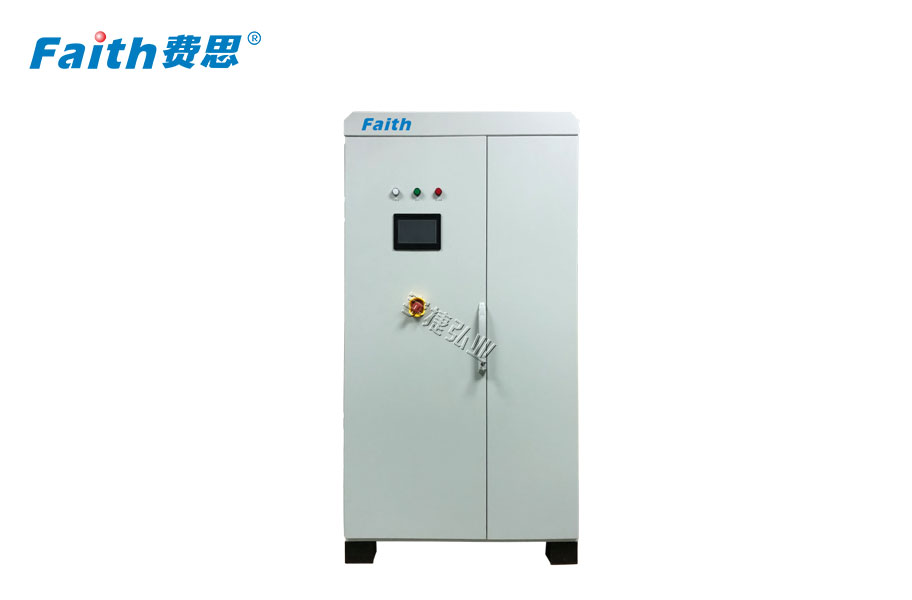

双向直流电源FTD系列

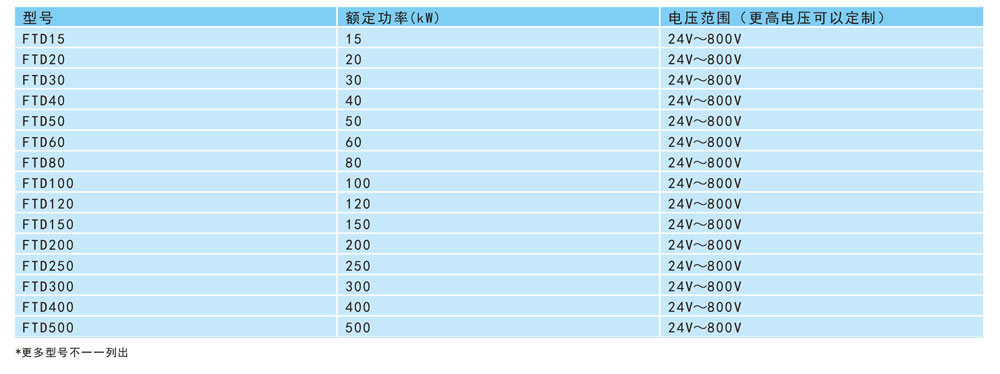

一、双向直流电源FTD系列概述

　　FTD系列双向直流电源，是一款全数字控制的，宽范围的，高功率因数、高精度、高速度的大功率双向直流电源系统。

　　FTD系列采用AC/DC、DC/DC双向变换两级架构。AC/DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小。DC/DC双向变换采用高频电路，输出响应快，输出电压范围宽。架构能有效平稳母线电压在突加时的波动， 从而提高整机输出的动态响应时间。

　　FTD系列广泛适用于新能源汽车电机，电控测试、动力电池组充放电测试、电力电子测试等领域。

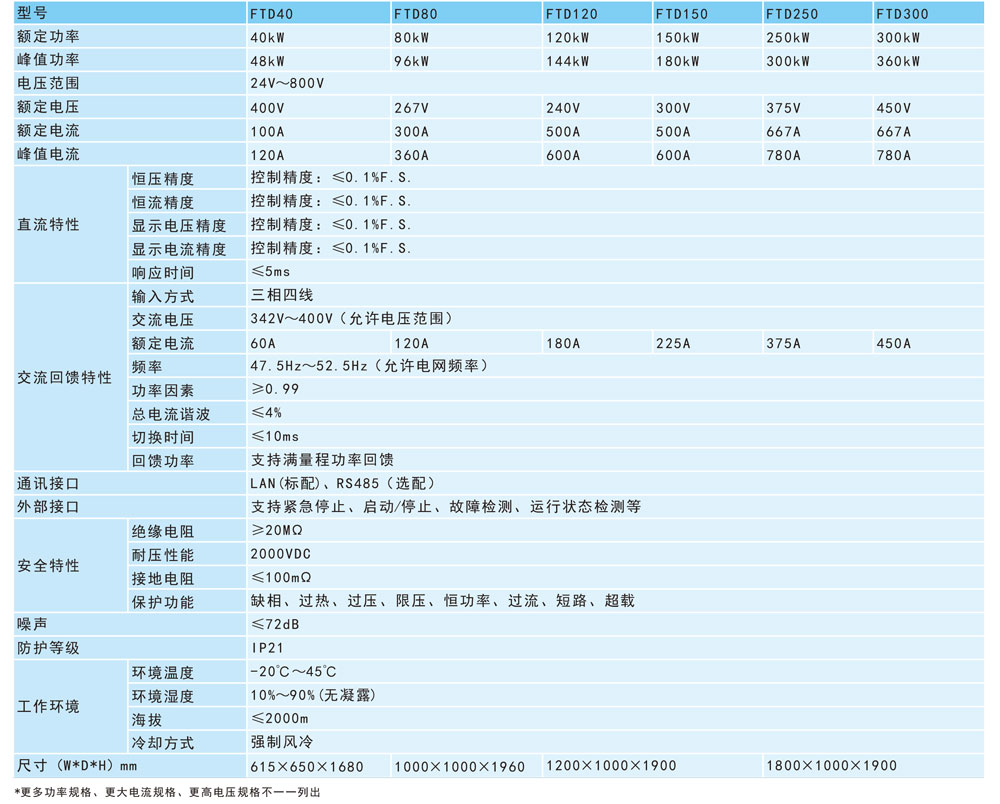

二、双向直流电源FTD系列特点

　　◆ 直流电压范围：24V～800V，可适应不同场合需求

　　◆ 四象限工作，能量可双向流动

　　◆ 电路结构采用三相PWM整流逆变 +DC/DC双向变换双级电路，能实现宽范围直流电压输出、控制精度高、动态响应快

　　◆ 能量自动回馈电网，回馈效率高

　　◆ 电路结构紧凑、最大效率>90%

　　◆ 高动态特性，10%～90%加载输出电压响应时间≤5ms，+90%～-90%切换时间≤10ms

　　◆ PWM逆变原理，功率因数>0.99

　　◆ THD和注入谐波因数满足国标GB/T14549-93

　　◆ 内置交流隔离变压器+LC交直流滤波器，输入输出间电气隔离

　　◆ 具备直流输入的电压范围宽、测量精度高、动态响应快的特点

　　◆ 直流端电压，电流，功率设定与量测

　　◆ 高效工频隔离变压器，直流侧与交流侧电网相互隔离

　　◆ 软硬件多重保护

　　◆ 具备动力电池模拟功能，模拟电池内阻可根据用户使用工况自由设定

　　◆ 具备多种通讯接口：LAN、RS485(选)

　　◆ 彩色触摸屏操作，人机界面友好

三、双向直流电源FTD系列应用领域

　　◆ 电动汽车控制器测试

　　◆ 电动汽车动力总成系统测试

　　◆ 电机系统测试

　　◆ 直流充电桩、充电模块测试

　　◆ 各种电池(燃料电池、动力电池、铅蓄电池、储能电池)放电测试

　　◆ 大功率开关电源、UPS电源、通信电源、服务器电源的测试

　　◆ 电力电子设备的检测与老化

　　◆ 储能系统变流器测试

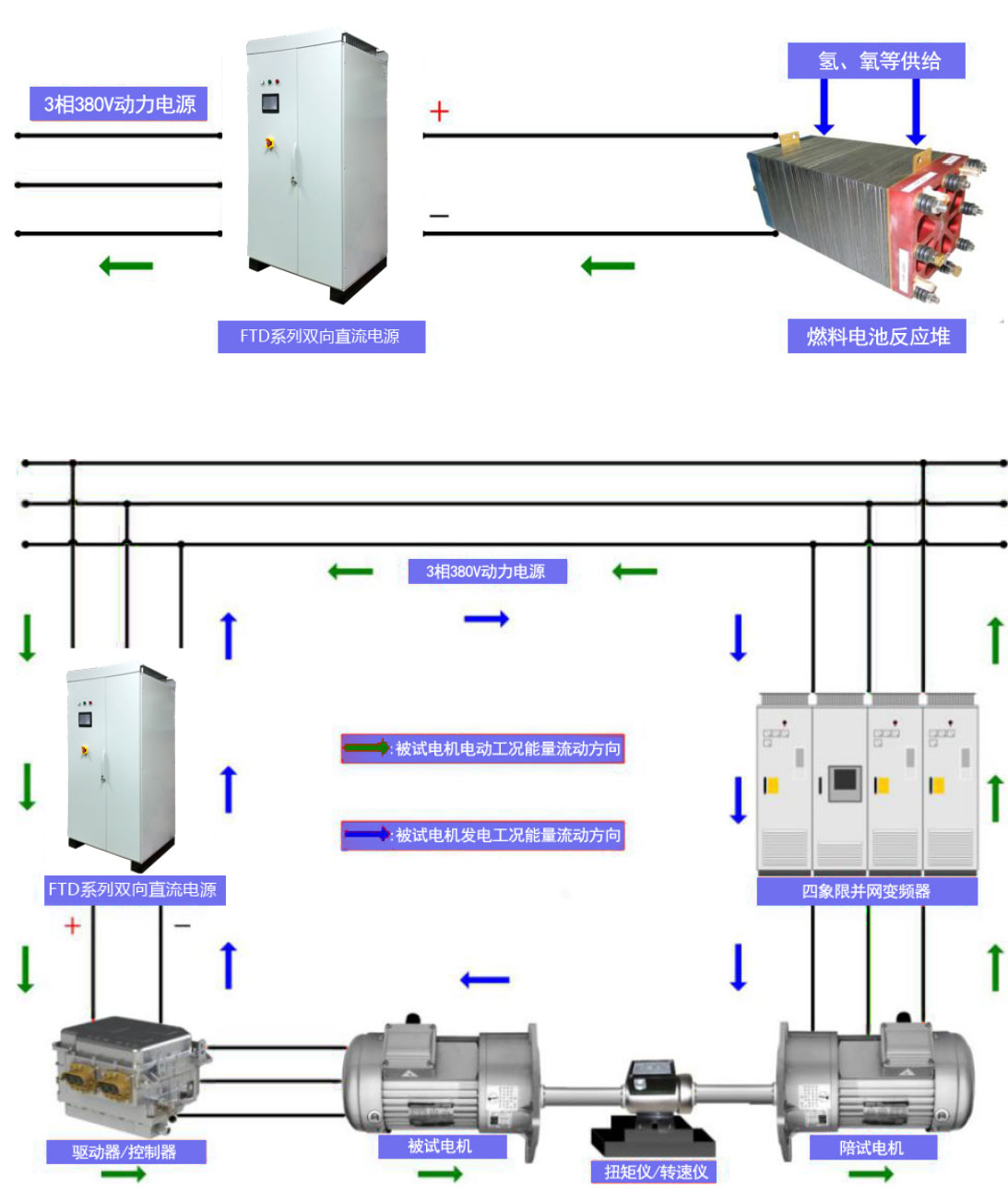

四、双向直流电源FTD系列回馈架构
