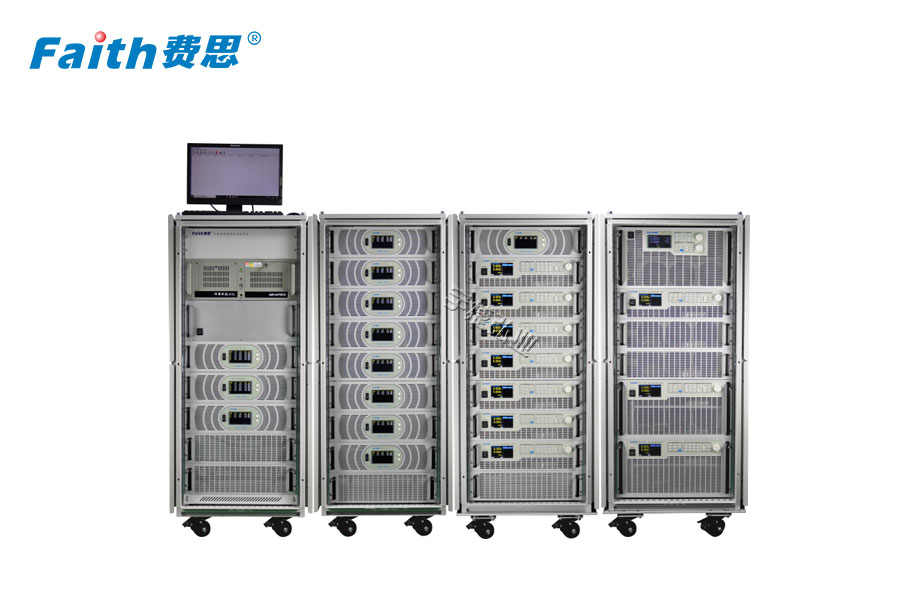

汽车线束与中央控制盒测试系统FTS6000

一、汽车线束与中央控制盒测试系统FTS6000概述

　　FTS6000汽车线束与中央控制盒测试系统，是针对汽车中央控制盒、汽车线束，保险丝以及接插件等产品测试、验证而设计的专业设备。搭配定制的黄板车台架，用于模拟车身布线环境，能有效缩短设计测试周期。

　　FTS6000配备高性能可编程直流电子负载阵列，可模拟各种工况测试，如加载、卸载、过载、耐久、短路、电流循环冲击、电流梯度测试，熔断等特性测试。配合控制板卡及温度采集器，可实现对继电器的时序控制及被测物的温度监控。

　　测试过程中，系统软件可以实时采集线束电流，压降，自动计算等效电阻值和功率损耗值。可预览设定的测试序列波形，可实时显示带载波形并支持测试数据保存与导出。

　　FTS6000测试系统的配置灵活度高，使用者可根据测试需求弹性化选择，能有效控制测试成本。

二、汽车线束与中央控制盒测试系统FTS6000特点

　　FTS6000适合各类继电器、保险丝、线束的自动化测试，提供众多组合的硬件选择，如FT大功率直流电源、FT阵列式多通道电子负载、FT多通道采集控制卡等。系统结合开放式软体架构，提供专业的、功能强大的自动测试，主要特点包括：

　　◆ 结构紧凑，经济、性价比高，且占用空间小

　　◆ 通道模块化设计体积小，可实现3U/12CH，仅为常规电子负载的1/4

　　◆ 每通道可以单独控制，某一路出现故障时，不影响系统运行

　　◆ 每通道电子负载功率范围：45W～12kW，电压范围：60V～600V

　　◆ 电子负载带载模式：CC、CV、CR、CP四种测试模式

　　◆ 通道支持动态和序列功能，负载带载的电流和时序可编辑

　　◆ 通道间带载时间差≤100ms

　　◆ LCD显示屏，可显示每个通道电压、电流、功率及状态

　　◆ 具备过电压、过电流、过功率、过温度等保护

　　◆ 具备保险丝熔断测试功能

　　◆ 具备工步测试功能，配合温度采集，可实现电流梯度测试

　　◆ 可配备控制板卡，能对继电器时序进行控制

　　◆ 可定制黄板车台架，以模拟车身布线环境，方便测试

　　◆ 提供LAN、RS485远程通讯接口，方便用户多机集成

　　◆ 专业的测试软件，支持多通道操作，采样，记录以及波形绘制

　　◆ 测试数据可以导出保存

　　◆ 标准机柜式安装，方便安装、维护

　　◆ 智能风扇设计，散热良好且噪声小

三、汽车线束与中央控制盒测试系统FTS6000应用领域

　　◆ 汽车中央控制盒

　　◆ 汽车线束

　　◆ 继电器

　　◆ 保险丝

　　◆ 端子及接插件

四、汽车线束与中央控制盒测试系统FTS6000测试项目

　　FTS6000系统软件拥有强大报表编辑制作、统计分析和管理功能，能提供完备的工具生成测试文件和执行测试管理。软件具备一系列标准测试项目，符合GB/T 31465.1，GB/T 31465.3，QC/T 707，QC/T 420等标准的电气测试要求，可满足大部份的标准测试。相关测试项目包括如下：

　　◆ 长时间稳定性测试

　　◆ 线束压降，等效电阻，功率损耗计算

　　◆ 脉冲时序测试

　　◆ 线束老化测试

　　◆ 继电器寿命测试

　　◆ 继电器的时序控制

　　◆ 保险丝熔断测试

　　◆ 保险丝压降检测

　　◆ 电流循环冲击测试

　　◆ 电流梯度测试

　　◆ 负载动态变化测试

　　◆ 温度监控

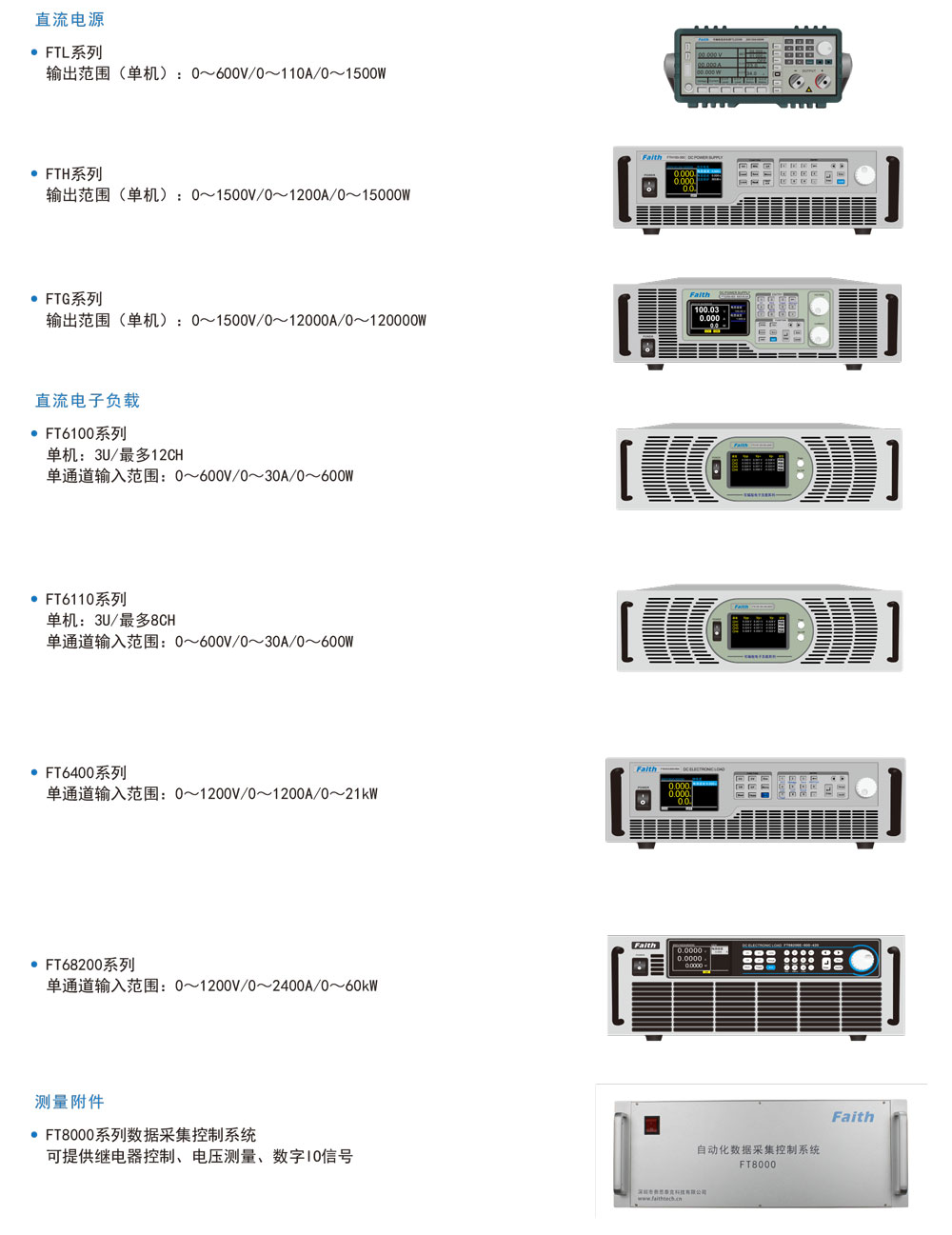

五、汽车线束与中央控制盒测试系统FTS6000推荐仪器
