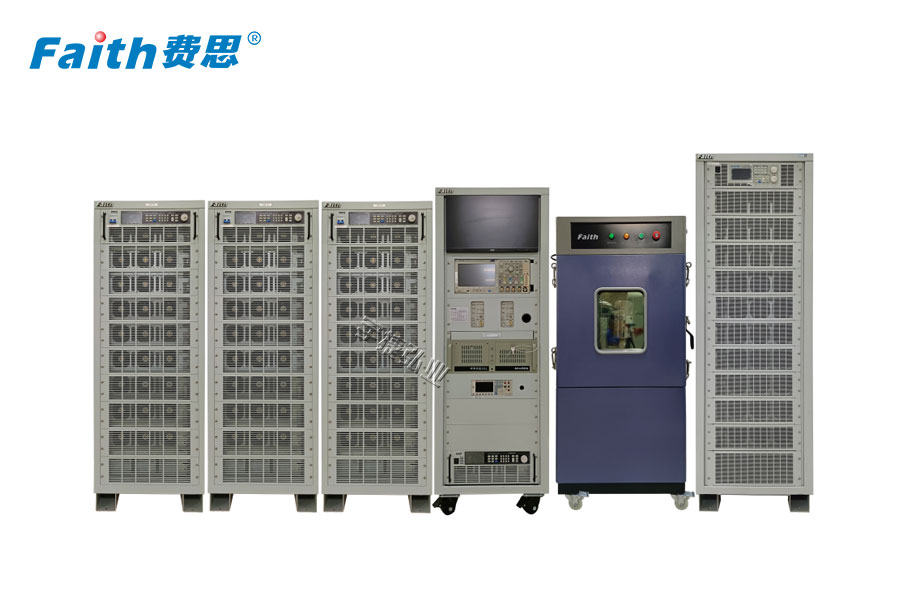

熔断器测试系统FTS5000

一、熔断器测试系统FTS5000概述

　　FTS5000熔断器测试系统，是针对各式熔断器，保险丝等产品测试、验证而设计的专业设备。可以满足：GB/T9364.1-2015小型熔断器 第1部分：小型熔断器定义和小型熔断体通用要求、GB/T9364.2-2018小型熔断器 第2部分：管状熔断器及GB/T9364.3-2018小型熔断器 第3部分：超小型熔断体中相关熔断、耐久性试验的测试要求。

　　FTS5000配备高性能可编程直流电子负载和直流电源，可模拟各种工况测试，如加载、卸载、过载、耐久、熔断计时、脉冲，电流循环冲击、电流梯度测试等特性测试。配合控制板卡及温度采集器，可实现对熔断器的压降及温度进行测试。

　　测试过程中，系统软件可以实时采集熔断时间，压降，自动计算等效电阻值和功率损耗值。可预览设定的测试序列波形，可实时显示带载波形并支持测试数据保存与导出。

　　FTS5000测试系统的配置灵活度高，且所用电子负载可承受瞬时功率过载，能有效控制测试成本。

二、熔断器测试系统FTS5000特点

　　FTS5000适合各类熔断器、保险丝的检测测试，提供众多组合的硬件选择，如FT大功率直流电源、FT大功率电子负载、FT多通道采集控制卡等。系统结合开放式软体架构，提供专业的、功能强大的自动测试，主要特点包括：

　　◆ 电流上升时间短(可实现斜率>3.25a/us)，超调小

　　◆ 测试电压可调节，最高测试电压可到1000V DC

　　◆ 具备脉冲和测试功能，脉冲时间可设置

　　◆ 通道支持多电流序列功能，负载带载的电流和时序可编辑

　　◆ 具备保险丝熔断测试功能，熔断时间测量误差：100us

　　◆ 具备工步测试功能，可实现电流梯度测试

　　◆ 可选配温度采样与电压采样，采集熔断器温度与压降

　　◆ 可选配防爆柜，保障测试安全

　　◆ 测试数据可以导出保存

　　◆ 标准机柜式安装，方便安装、维护

　　◆ 智能风扇设计，散热良好且噪声小

三、熔断器测试系统FTS5000测试项目

　　FTS5000系统软件拥有强大报表编辑制作、统计分析和管理功能，能提供完备的工具生成测试文件和执行测试管理。相关测试项目包括如下：

　　◆ 寿命测试

　　◆ 脉冲时序测试

　　◆ 保险丝熔断测试

　　◆ 保险丝压降检测

　　◆ 电流循环冲击测试

　　◆ 电流梯度测试

　　◆ 负载动态变化测试

　　◆ 温度监控

　　◆ 压降测试

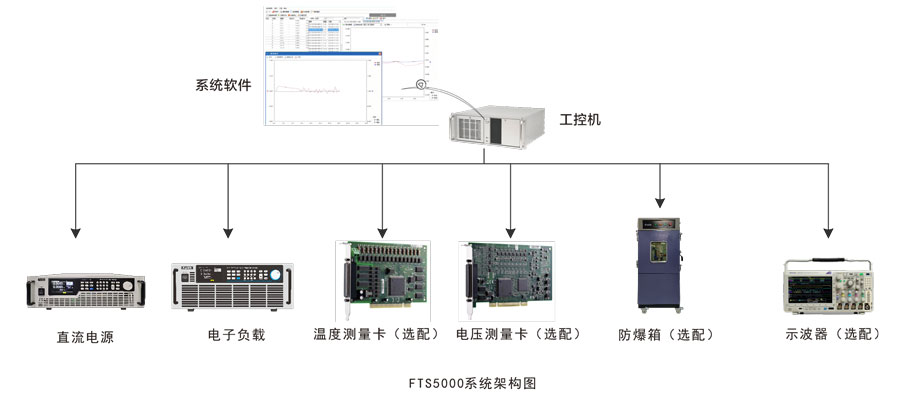

四、熔断器测试系统FTS5000测试系统架构

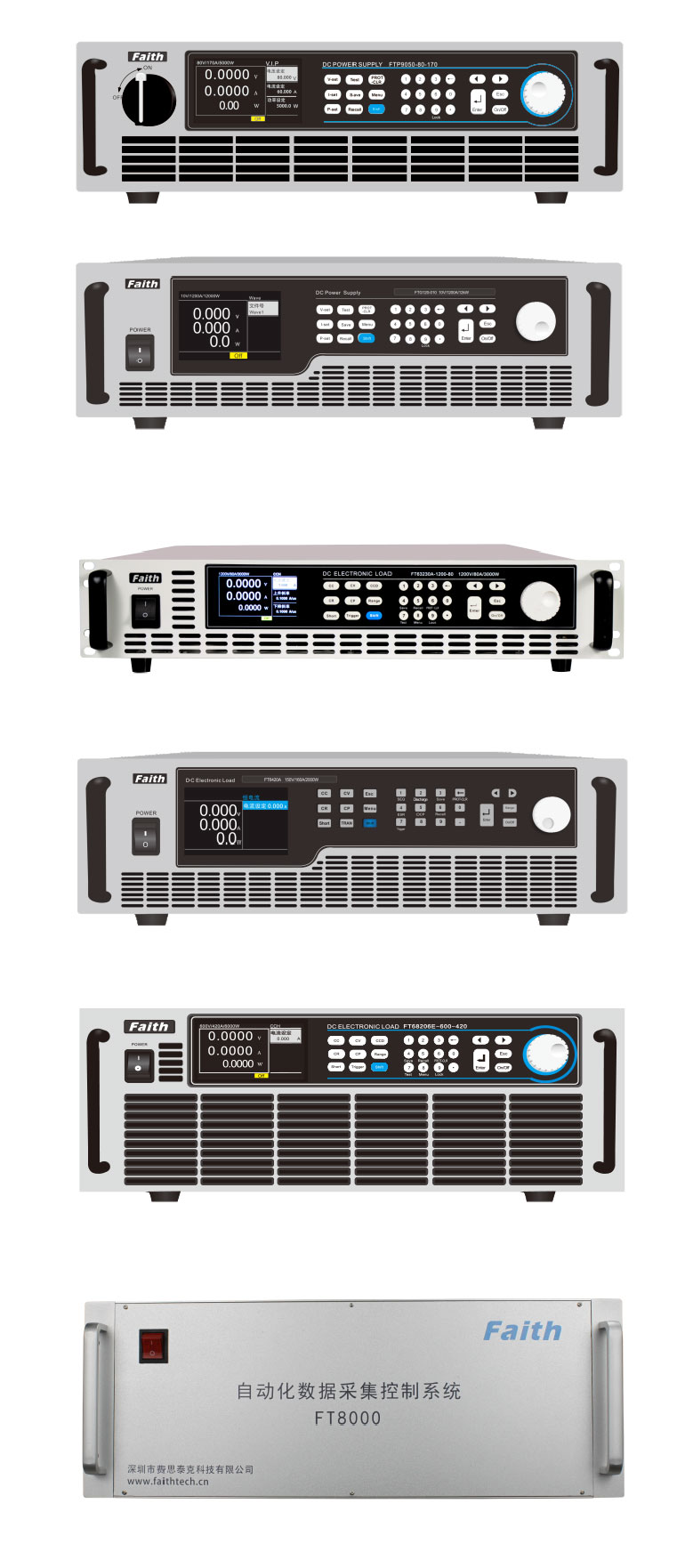

五、熔断器测试系统FTS5000推荐测试仪器
