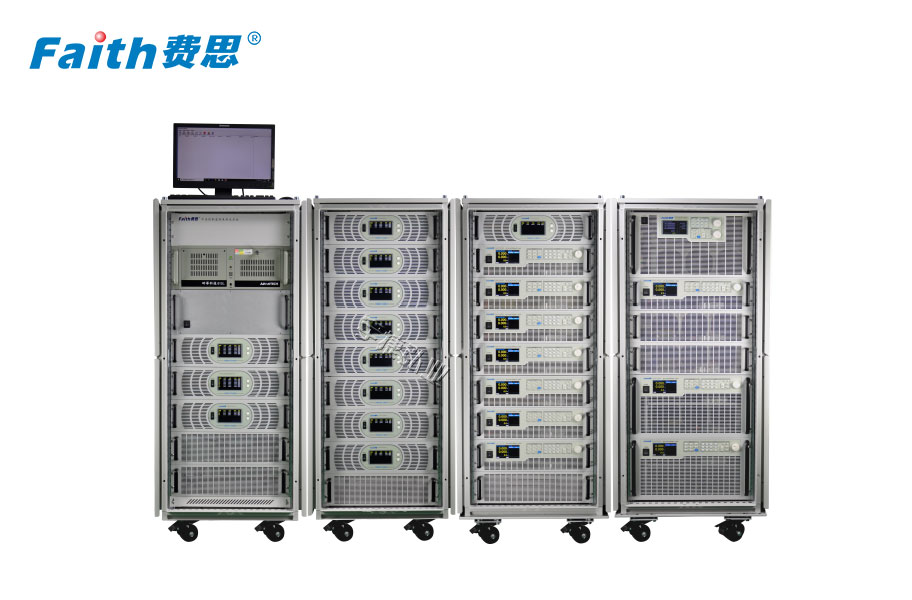

费思回馈式电池充放电测试系统FTS8400R系列

一、回馈式电池充放电测试系统FTS8400R系列概述

　　FTS8400R系列回馈式电池充放电测试系统，为用户提供从单体电芯到MW级别电池包的全套充放电测试方案。测试系统采用双向馈能式结构，回馈效率80%。相较于传统的充放电系统，可将电池放电所产生的能量回馈给厂内其他的用电设备，极大节约终端的用电成本，同时更小的能耗和体积，也节约了测试场地。

　　测试系统采用全数字化设计，具备宽电压范围、高精度及高动态响应特性，同时独立通道设计使模块能有效应对各种复杂应用环境，系统运行更安全、可靠，经济、环境适应性更强。系统配备测试软件，提供复杂的工况模拟功能，可编辑各种复杂的测试工步，灵活自如。同时还具备直流阻抗测试，循环寿命测试，不同倍率充放电能力测试等功能。测试数据可保存和查询。

二、回馈式电池充放电测试系统FTS8400R系列系统概述

　　回馈式电池充放电测试系统主要由系统软件与测试硬件组成，是针对电池开发的专业测试设备。根据被测电池的特性，测试系统分为两类：

　　    ◆ 电芯测试系统(FTS8401R)

　　    ◆ 电池模组与PACK测试系统(FTS8402R)

　　系统可实现对电池的性能测试，支持恒流、恒压、恒流转恒压、恒压转恒流等多种工作模式。该系列产品采用独特多通道的设计架构，可同时支持多组不同特性的电池进行性能测试，操作简单，节能高效。

　　该系列产品采用全数字化设计，保证了测试过程的精确性和时效性；集成高频隔离，确保电池测试的安全性。同时配备上位机软件，同时配备的上位机软件可通过CAN、RS485、LAN等接口与BMS及外部设备通讯，灵活编辑各种工步，适用于多种测试场景。

三、FTS8401R回馈式电池芯测试系统功能特点

　　◆ 单体电压范围：0.5～5V

　　◆ 单体电流范围：3A/6A/10A/12A/20A/30A/60A/200A/300A

　　◆ 模块化设计体积小

　　◆ 单体电池能量回收效率80%

　　◆ 功率因素>0.98

　　◆ 安全保护功能完善

　　◆ 单点/单板模块控制

　　◆ 宽范围电压电流调节

　　◆ 高精度电流电压测试

　　◆ 双向控流技术

　　◆ 发热量低

　　◆ 具备OCV检测功能

四、FTS8402R回馈式电池模组及PACK测试系统功能特点

　　◆ 能量双向流动，正反向无缝切换，高动态响应，满载切换时间低至10ms

　　◆ 具备恒压、恒流、恒阻及恒功率工作方式，功能丰富

　　◆ DSP设计，实现了全数字化控制，确保高可靠性

　　◆ 过载能力强，满足控制器过载需求的电压及电流时间要求

　　◆ 采用先进的有源功率因数校正技术，减少谐波对电网的干扰，优于工业应用标准

　　◆ 高可靠防护性能，耐高低温、潮湿、盐雾等恶劣环境，降低运营成本

　　◆ 模块化结构，提高系统的可靠性及可维护性，方便扩容

　　◆ 交流侧PF值大于0.99，提升带载能力

　　◆ 对外通讯包括以太网、CAN、RS485及干接点，无缝衔接外部系统运行
