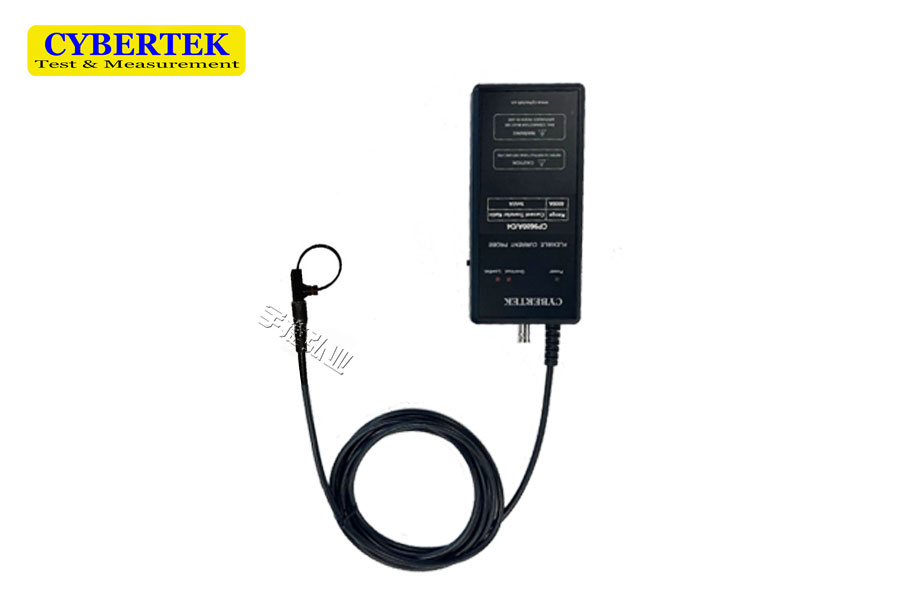

知用AC柔性电流探头/罗氏线圈CP9000SA系列

品牌
知用Cybertek

型号
CP9000SA系列

◆ 探头环外径典型值2.5mm*1.2mm和D2.5mm

◆ 柔性探头直径(最小处)25mm和30mm

◆ 柔性探头周长典型值:80mm(环线径2.5mm*1.2mm)和100mm(环线径D2.5mm),可定制

◆ 耐压值高达1kVpk

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:
CP9000SA系列

一、知用AC柔性电流探头/罗氏线圈CP9000SA系列概述

  CP9000SA系列柔性电流探头是仅测试AC电流信号的探头,具有高带宽,高精度(典型值2%)特点。可以实现宽广的电流测量范围,频率可从几Hz到数十MHz,电流范围从mA级别到数kA级别,大大解决了电流测试的难题。

  CP9000SA系列柔性电流探头感应环细小柔软,线径典型值2.5mm和2.5mm*1.2mm;柔性探头直径(最小处)25mm和30mm;柔性探头周长典型值:80mm(环线径2.5mm*1.2mm)和100mm(环线径D2.5mm),可定制;耐压值高达1kVpk,非常适合MOSFET,IGBT器件管脚电流测量(TO-220,TO-47封装)、电容纹波电流测量等小封装器件电流测量。

       CP9000SA系列柔性电流探头标准环大小尺寸及示意图(注:环大小可以定制,如有需要请联系我司曾工137 5117 6688,微信同号)

CP9000SA系列-AC高频柔性电流探头小环周长宇捷弘业

二、知用AC柔性电流探头/罗氏线圈CP9000SA系列特点

       ■ 线圈轻巧柔软且可以自由插拔,可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接

       ■ 插入损耗几乎为零,仅为几个皮亨,对被测对象近乎为零的干扰

       ■ 标准的BNC输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形

       ■ 4节5号电池供电或者外部USB DC5V电源供电,使用更加灵活方便

       ■ 声光过流报警功能,更具人性化设计

       ■ 探头环和连接线长度可以根据客户要求定制,满足特殊场合测试要求

三、知用AC柔性电流探头/罗氏线圈CP9000SA系列应用

  ■ 测量电流中的谐波组成

  ■ 检测高频正弦电流波形

  ■ 测量50/60Hz的微小电流

  ■ 测量正弦波中微小的相移

  ■ 半导体开关的电流

  ■ 电容放电测试,纹波测量

  ■ 分布式电流监控

  ■ 电力母线监测

  ■ 监测谐波、功率以及电能质量

  ■ 大型电动机、泵、风机测试

  ■ IGBT、MOSFET管电流测量

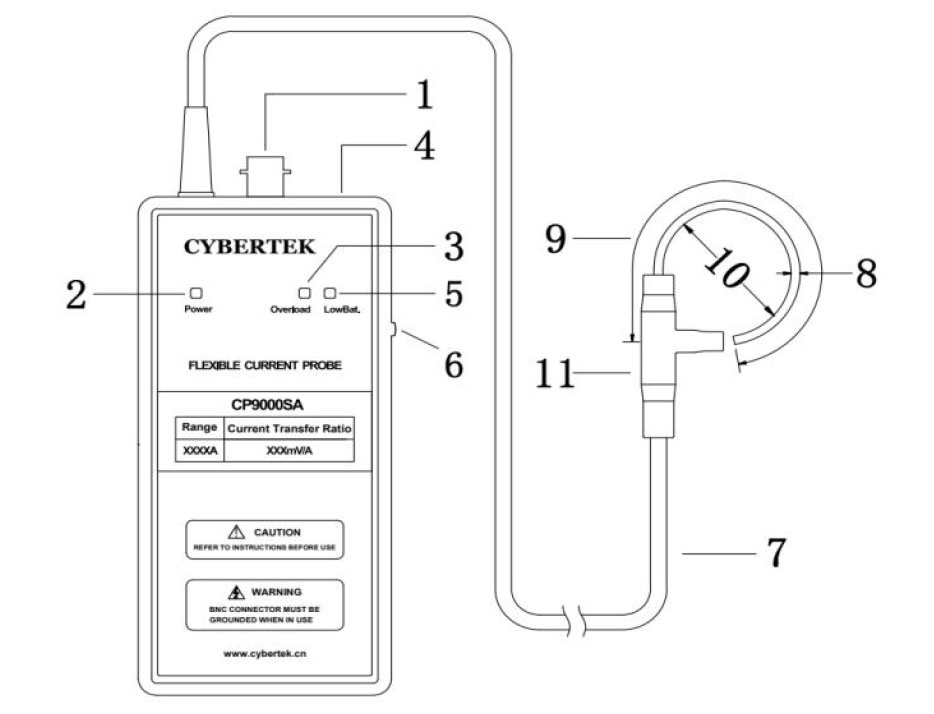

四、知用AC柔性电流探头/罗氏线圈CP9000SA系列主体说明

CP9000SA系列-AC高频柔性电流探头小环产品说明宇捷弘业

  1) 信号输出接口:BNC标准接口,通过标配BNC连接线可接任何厂家示波器等

  2) 电源指示灯:通电后,该指示灯亮为绿色

  3) 过载指示灯:被测电流过载后,蜂鸣器响,且该指示灯亮为红色

  4) USB 5V供电接口:标准USB(B型)接口,标配USB供电连接线

  5) 低电池报警指示灯:电池电压低后,该指示灯亮为红色,提示更换电池

  6) 电源开关:控制电源开和关

  7) 连接线:标准为1米,可根据用户需求定制

  8) 探头感应环本体线径:典型值:2.5mm*1.2mm和D2.5mm

  9) 柔性探头周长:典型值:80mm(环线径2.5mm*1.2mm)和100mm(环线径D2.5mm),可定制

  10) 柔性探头直径(最小处):25mm和30mm

  11) 电流探头方向:表示电流以所示方向流过时,输出为正,否则输出为负

五、知用AC柔性电流探头/罗氏线圈CP9000SA系列附件说明

CP9000SA系列-AC高频柔性电流探头附件说明宇捷弘业

六、知用AC柔性电流探头/罗氏线圈CP9000SA系列测量时注意事项

  1) 为保证测量精度,测量时被测导线应穿过探头环中心位置。

  2) 感应环交界处误差最大,如下图阴影区域,测量误差最大,被测导线应尽量避免该区域。

       3) 测量时确保探头环插到位(插到底部为止),否则影响测量精度。

  4) 测量被测信号时,若附近有强烈磁场干扰源(如多圈线圈组成的磁场辐射源),应尽可能远离,否则会引起测量误差。

  5) 测量被测信号时,探头应尽量远离高速变化的高压信号干扰源(如100V/us 以上信号)或者频率达到MHz级别以上的干扰源,否则会引起测量误差。

  6) 判断周围是否有很强干扰源,可以使用如下方法:探头环放在被测导线周围,未夹住导线,测量周围干扰信号强度。

      注:图中阴影区域误差最大,被测导线应尽量避免该区域

CP9000SA系列-AC高频柔性电流探头注意事项宇捷弘业

知用AC柔性电流探头/罗氏线圈CP9000SA系列规格参数

测量条件:23℃;60%RH;被测导线从探头感应环中心穿过。

CP9000A系列-AC高频柔性电流探头小环规格参数宇捷弘业

知用AC柔性电流探头/罗氏线圈CP9000SA系列电气参数

 CP9000SA系列-AC高频柔性电流探头电气参数宇捷弘业

知用AC柔性电流探头/罗氏线圈CP9000SA系列机械规格

CP9000SA系列-AC高频柔性电流探头机械规格宇捷弘业

知用AC柔性电流探头/罗氏线圈CP9000SA系列环境特性

CP9000SA系列-AC高频柔性电流探头环境特性宇捷弘业

知用AC柔性电流探头/罗氏线圈CP9000SA系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆ CP9003SA:峰值电流0.03kA,低频带宽116Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9006SA:峰值电流0.06kA,低频带宽67Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9012SA:峰值电流0.12kA,低频带宽34Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9030SA:峰值电流0.3kA,低频带宽9.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9060SA:峰值电流0.6kA,低频带宽6.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9120SA:峰值电流1.2kA,低频带宽3.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9300SA:峰值电流3.0kA,低频带宽2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9600SA:峰值电流6.0kA,低频带宽2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆ CP9121SA:峰值电流12kA,低频带宽2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV
