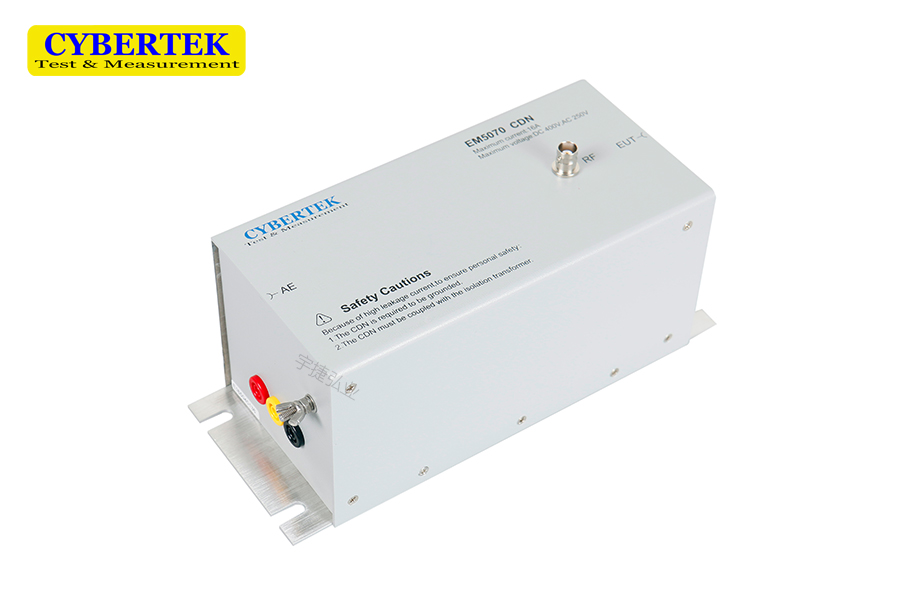

知用Cybertek耦合去耦网络CDN EM5070（停产）

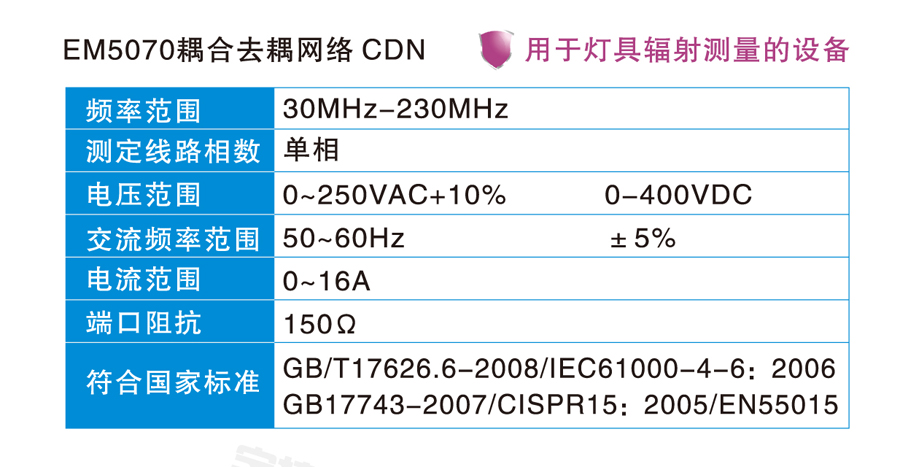

一、耦合去耦网络CDN EM5070概述

　　EM5070耦合/去耦网络CDN-M1/M2/M3用于EMI测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。

　　EM5070分为CDN-M1单线，CDN-M2双线和CDN-M3三线三种规格，用户可根据需要，选择相应的产品规格。产品设计符合国家标准GB/T17626.6-2008/IEC61000-4-6要求。

　　耦合和去耦装置(即CDN)可以用于电气照明设备30M-230MHz辐射骚扰测量;根据国家标准GB17743-2007/CISPR15：2005/EN55015 ;具体测量方法参看上述标准。

二、 耦合去耦网络CDN EM5070应 用

　　EM5070适用于单相设备传导(骚扰电压)测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择EM5060，容量达到900VA，满足大部分测试需求。
