近场探头-EM5030高频磁场探头

品牌
知用Cybertek

型号
EM5030

◆ 频率范围:30MHz-3GHz

◆ 应用于查找磁场干扰源,电磁场强度检测

◆ 无源探头,匹配频谱仪/接收机/示波器50Ω输入端

◆ 使用方便,安装快捷

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、近场探头-EM5030高频磁场探头概述

  EM5030系列探头组包含了4个专门用来测试磁场(H)探头,它有效地屏蔽了电场干扰(E),主要用于电磁兼容整改时定位干扰源的近场探头。EM5030的频率范围是30MHz-3GHz,共4种探头形状。

  探头通过50Ω,BNC的电缆直接与频谱仪或者示波器连接。当产品的辐射或传导干扰超过标准时,可用近场探头来寻找产品中哪个元件或电路产生了该频率的干扰,能够检测模块之间的耦合通道以及评估系统内信号切换速率、RF电压等。当干扰信号比较弱时,可以配合本公司的EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系统测试灵敏度。

二、近场探头-EM5030高频磁场探头应用

  ■ EMI辐射干扰源定位,用于查找磁场干扰源

       使用示意图:

EM5030和EM5030LF使用示意图宇捷弘业

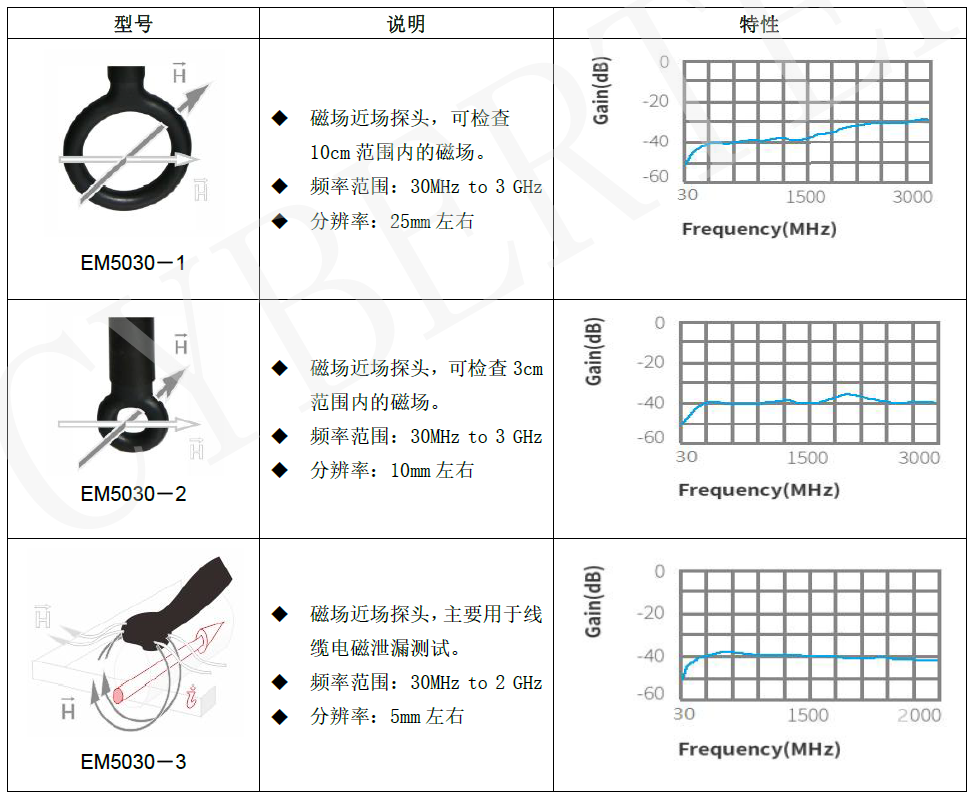

三、近场探头-EM5030高频磁场探头产品说明

a3EM5030和EM5030LF产品说明宇捷弘业

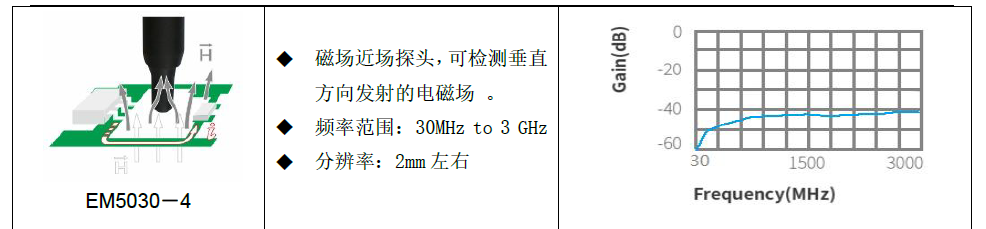

近场探头-EM5030高频磁场探头特征

近场探头-EM5030高频磁场探头特征宇捷弘业近场探头-EM5030高频磁场探头特征宇捷弘业

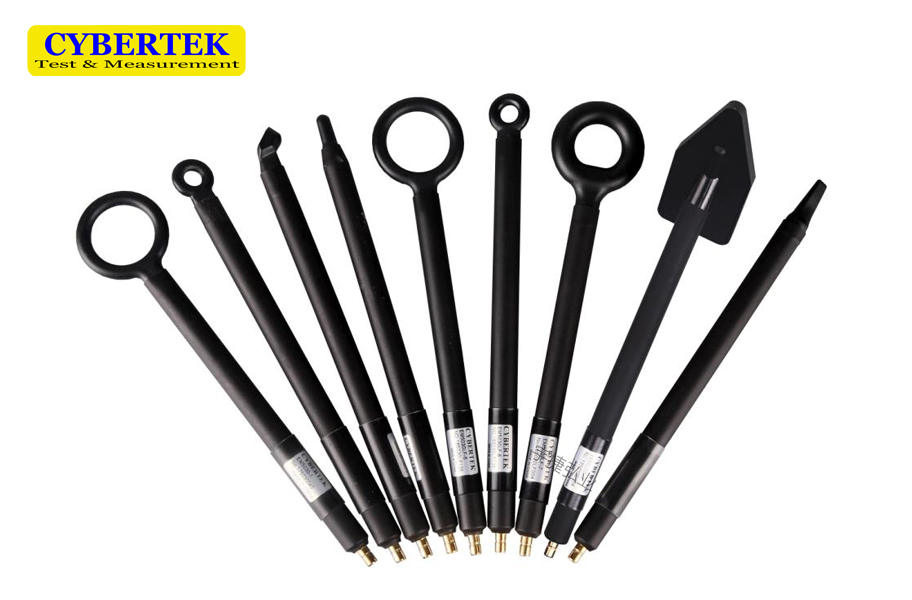

近场探头EM5030/EM5030LF/EM5030E附件

166



近场探头EM5030系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆EM5030:高频磁场探头,30MHz-3GHz

◆EM5030LF:低频磁场探头,9kHz-50MHz

◆EM5030E:高频电场探头,30MHz-3GHz

◆EM5020A/B:放大器,9kHz-3GHz,典型增益约20dB/30dB,最大输入功率13dBm/15dBm
