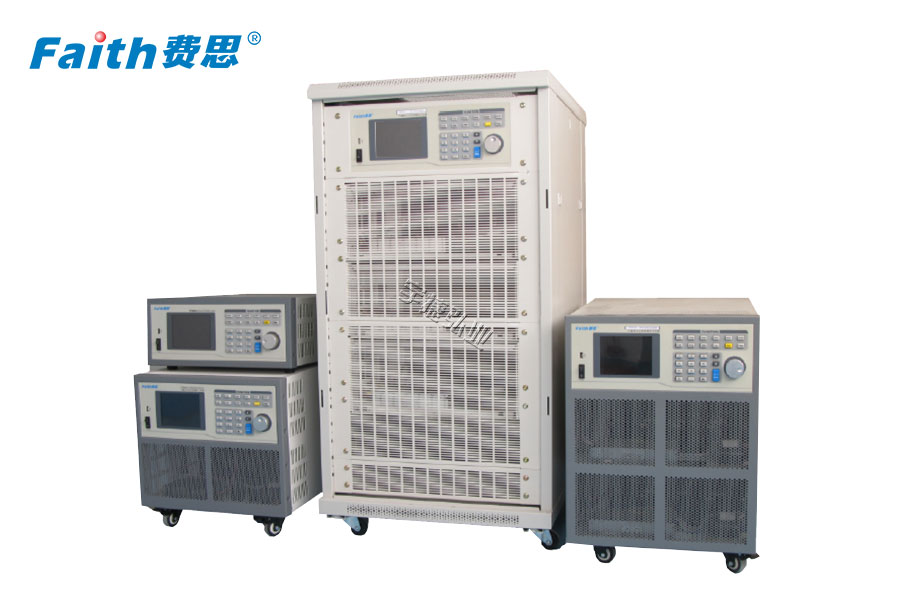

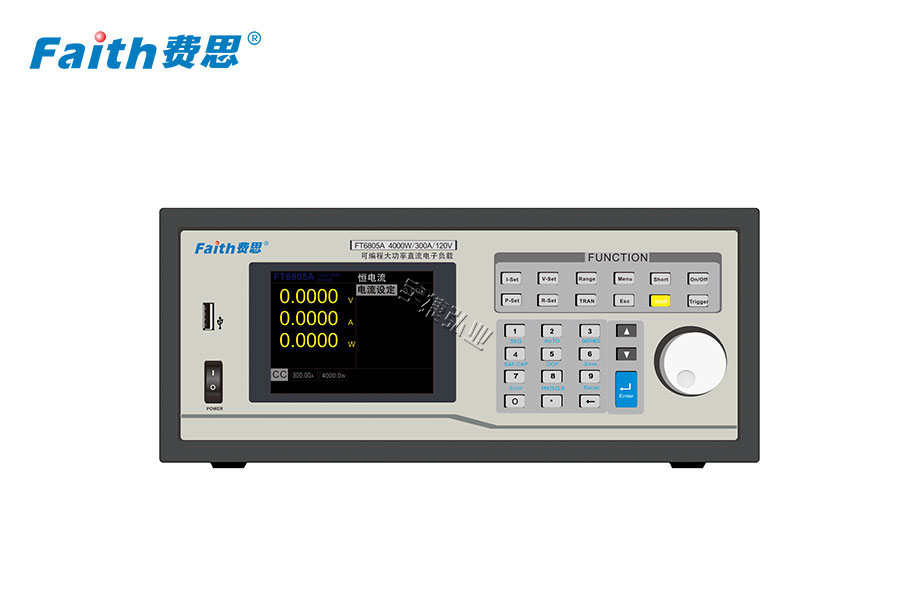

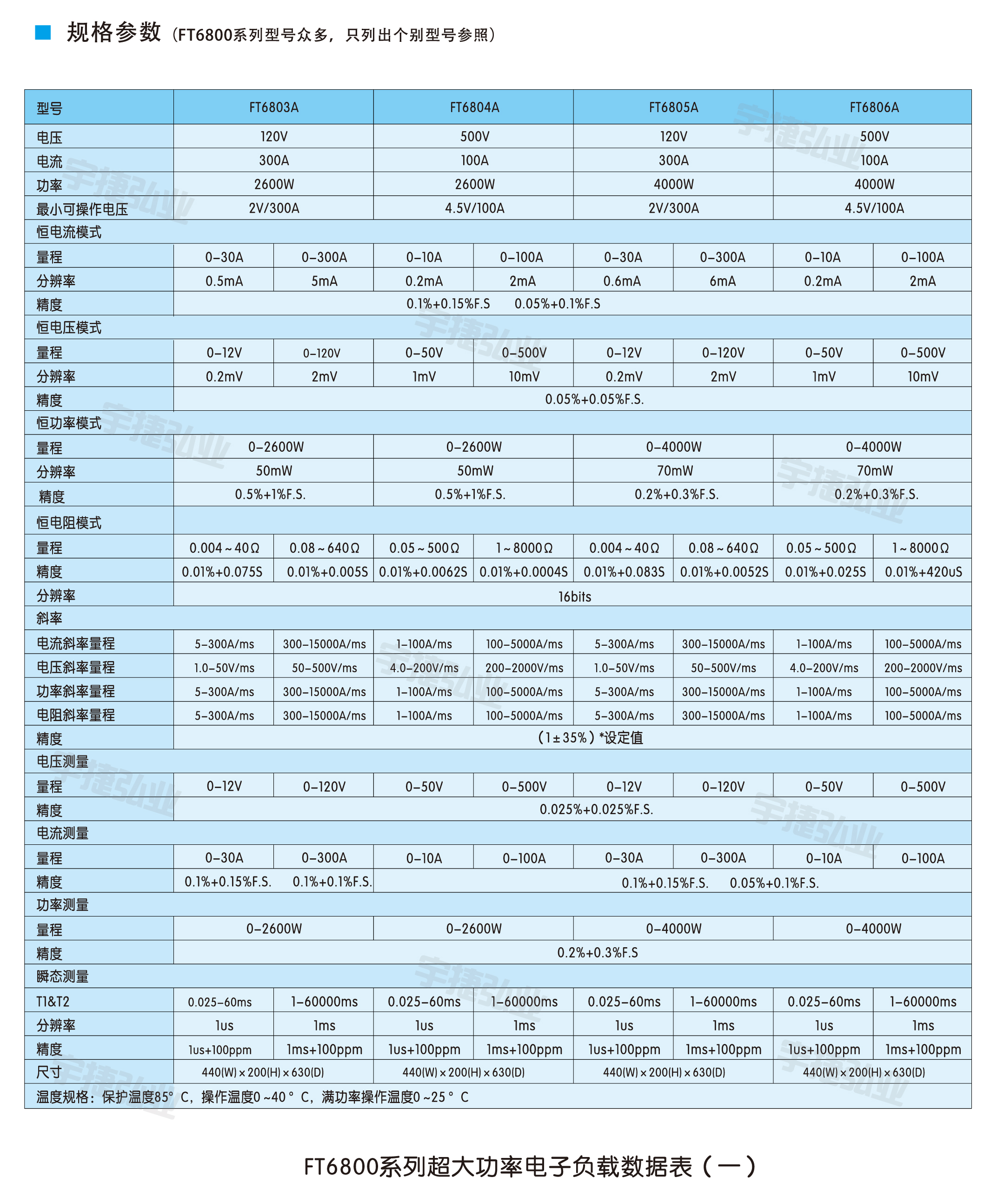

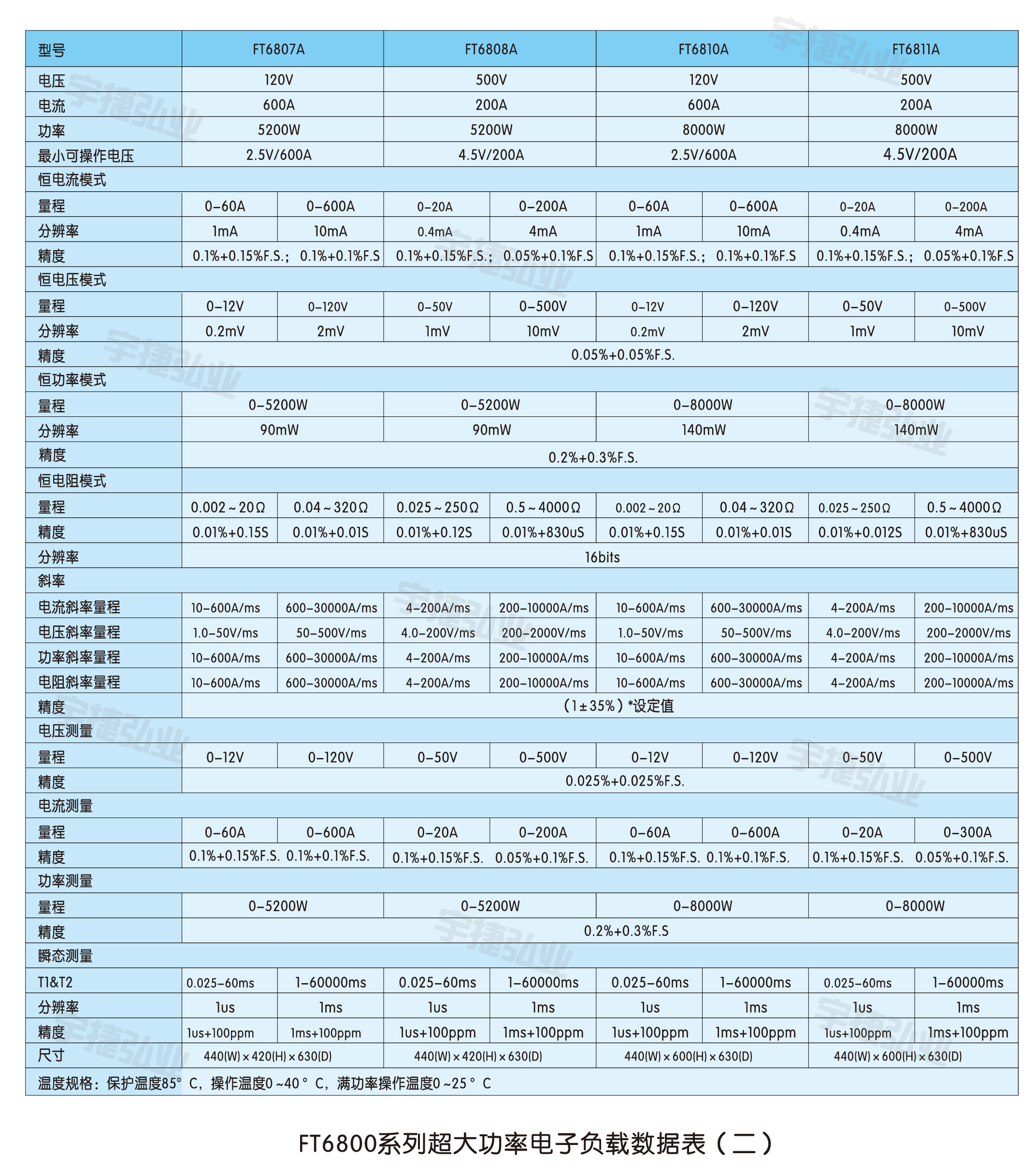

费思Faith 大功率直流电子负载FT6800系列

品牌
费思Faith

型号
FT6800系列

◆ 0-72KW,120V/500V/800V/1000V/1200V;
◆ 级联功能;
◆ 超级抗自激能力设计;
◆ 多级熔断保护设计;
◆ 超级冗余能力设计;
◆ 0.05%精确度,0.1mA/0.1mV分辨率,20kHz动态频率控制。

分享到:

一、概述

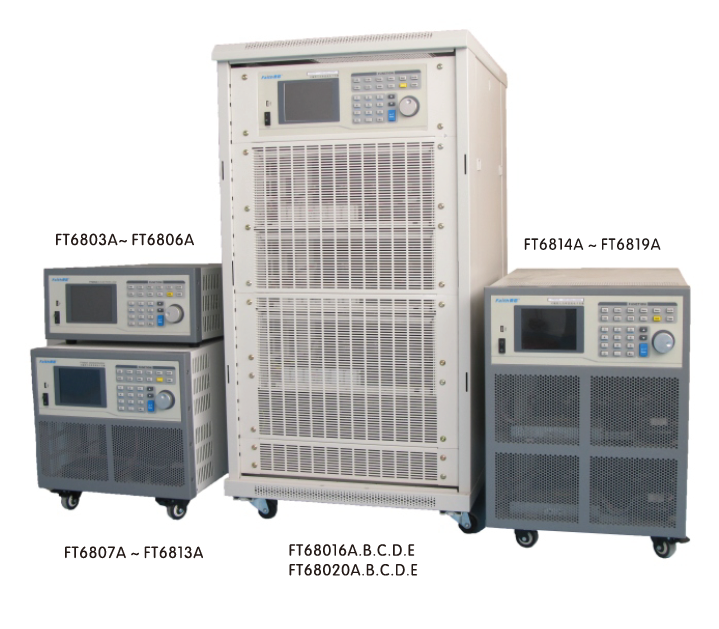

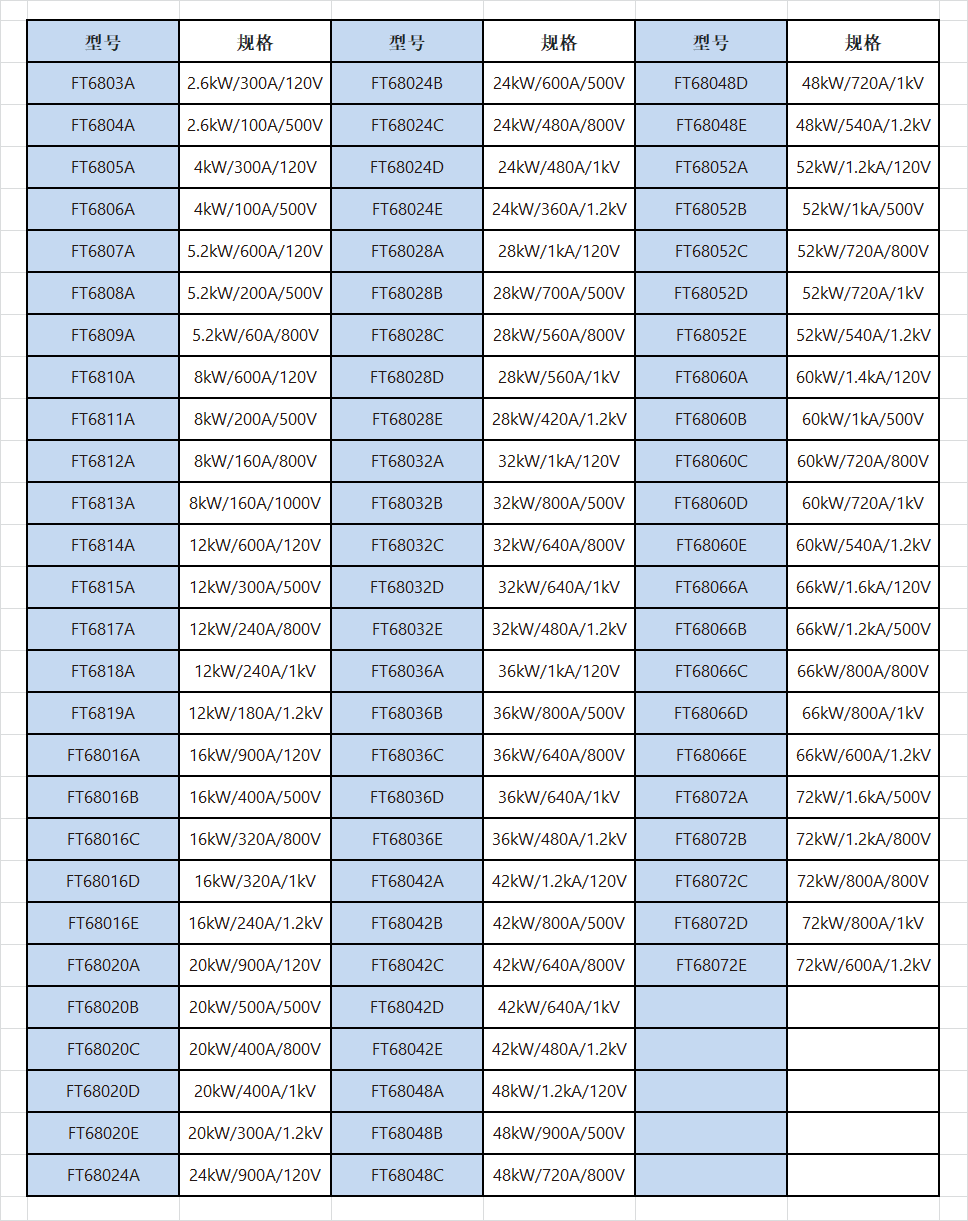

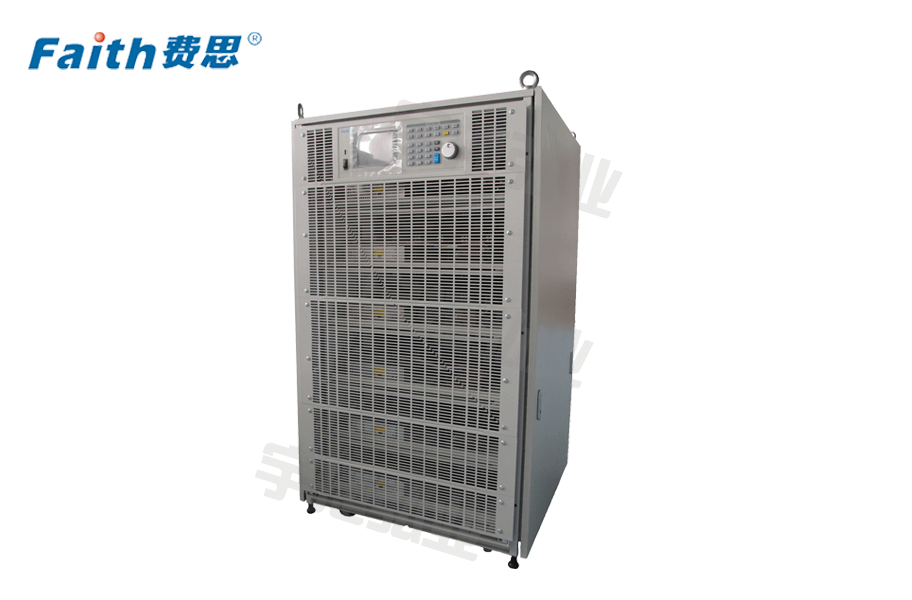

  FT6800系列大功率电子负载,单台功率从2.6KW~72KW,电压最大为1000V,电流最大为1200A,支持多达4台FT6800可以同步级联,组成更大功率的电子负载。主要用于大功率电源系统、动力电池组、电力电子元件等产品的测试。FT6800系列电子负载既包含CC、CV、CR和CP等基本的测试模式,提供瞬态测试与序列测试以模拟各种动态负载的变化,瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。

  FT6800系列独具电池容量测试功能。这使其得在电池测试领域有着独特优势。同时,电子负载整合了及时精确的电压、电流测量功能,用户可以在线进行及时的电压测量与调整。

  FT6800系列负载操作灵活。通过前面板的彩色显示屏、旋钮及数字键,即可在电子负载上快捷地操作与设定。FT6800提供GPIB、RS232、USB等通讯接口,通过这些接口连接计算机,采用标准的指令系统可轻松实现远程监控。FT6800系列电子负载提供过电流、过电压、过功率、过温度、电压反相,等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及可编程保护功能。此全方位保护确保FT6800系列系列产品的品质与可靠度。FT6800系列具备可编程的模拟输入(0~10V),通过该接口可实现复杂的波形带载。同时,FT6800系列提供电压、电流监视端口(0~10V),可适时监视电压电流波形。

大功率直流电子负载FT6800系列

二、特点

  1、级联功能:多个负载间以主从模式级联操作,完成更大功率的带载;

  2、超级抗自激能力设计:所有功率单元都采用闭环控制设计,具有超强的抗自激能力,最大程度的适应各类电源;

  3、多级熔断保护设计:所有功率单元都有快速熔断保护设计,具有超强的可靠性,最大程度保证功率单元烧毁时,整机的持续工作能力;

  4、超级冗余能力设计:所有功率单元的最大功率都只利用了功率器件的25%容量,即留有75%的冗余,以保证整机工作的稳定可靠;

  5、0.05%精确度,0.1mA/0.1mV分辨率,20kHz动态频率控制;

  6、中文简体,繁体,英文的操作界面和软件界面;

  7、动力电池和超级电容测试功能的一键测试;

  8、快速调用,OCP/OVP测试,自动测试功能。操作方便灵活;

  9、模拟工况:复现实际负载波形,实验室重现实际带载;

  10、GPIB/RS232/USB丰富通讯口,标准SCPI指令集;

  11、完善的对内保护(保护负载)和对外保护(保护被测设备);

  12、模拟控制及模拟输出:用0~10V控制负载工作,把工作状态转换成0~10V。

三、主要功能

  1、负载定态模式应用

  ◆恒电流模式:电源负载跳变测试、电池放电时间及寿命测试、燃料电池测试、直流电机带载电路测试;

  ◆恒电压模式:手机充电器测试、Fold back电源的电流限制测试、燃料电池测试、电流源测试;

  ◆恒电阻模式:通信电源的缓开机测试、LED驱动器测试、汽车温度控制器的带载电路测试;

  ◆恒功率模式:恒功率电源测试、电池容量及电池寿命测试;

  2、低电压特性与可操作范围

  FT6800系列系列负载,在操作范围内的满载情况下,最小可操作电压为1V。低电压操作的设计,适合用于测试DC/DC转换器、燃料电池及其他低电压-高电流的元器件。另外,若电压控制在0~2V之间,其可带载的电流大小。

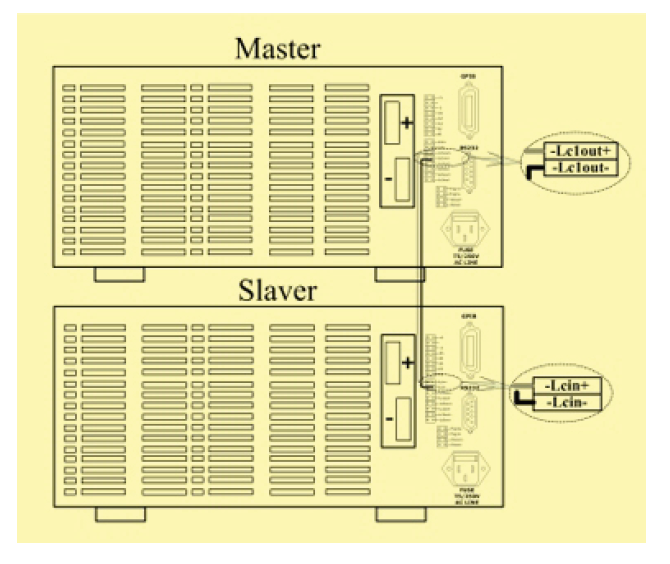

  3、负载级联

  FT6800系列电子负载可按照“一主多从”的方式实现负载级联功能,以适应更大功率的带载。

  负载后面板有一个级联信号输入与三个级联信号输出端口。每个端口的信号范围为0~8.7V,表示零到满量程的带载电流。主机通过级联输出信号来控制从机的带载电流。负载级联时,必须仅能有一台负载为主机,其他负载设置为从机。

大功率直流电子负载FT6800系列

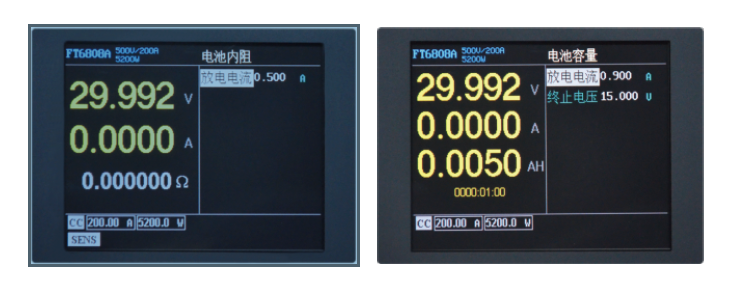

       4、电池测试

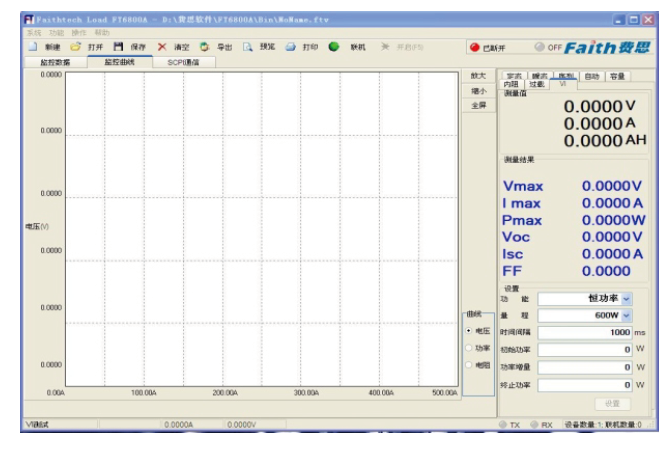

  电池内阻和容量是评价电池参数的重要指标,为了方便测试,FT6800系列提供了电池测试功能。包括:电池内阻测试与电池容量测试。电池内阻分为充电内阻与放电内阻。本系列电子负载通过直流放电法(DCR)来进行电池内阻测试,配合FT8000R选件可测试电池充放电过程中内阻/容量变化曲线。

大功率直流电子负载FT6800系列

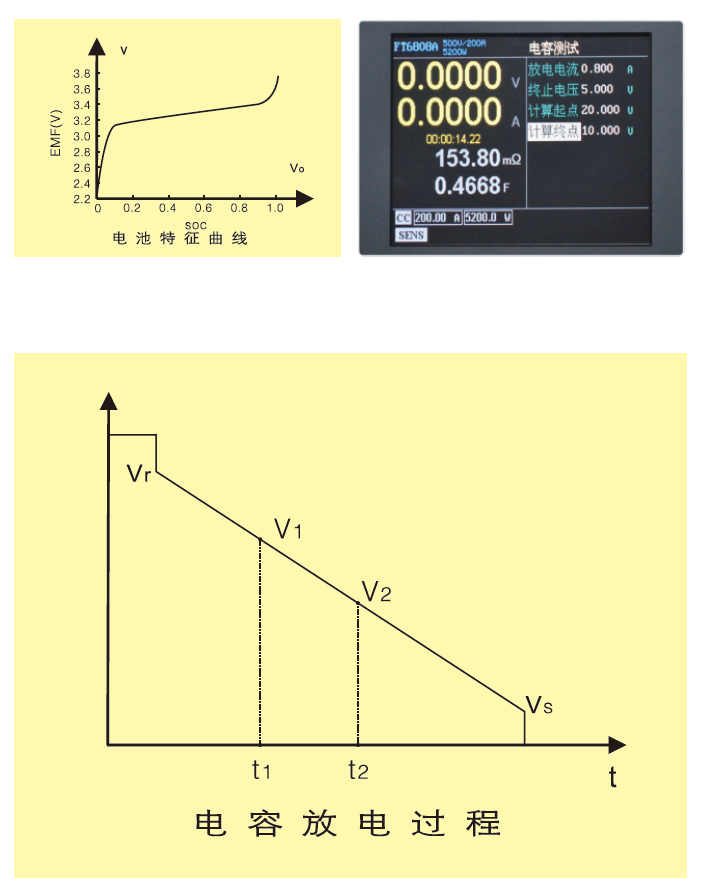

  5、超级电容测试

  超级电容内阻和容量是评价电池参数的重要指标,为了方便超级电容测试,费思FT6800系列提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量。



大功率直流电子负载FT6800系列大功率直流电子负载FT6800系列

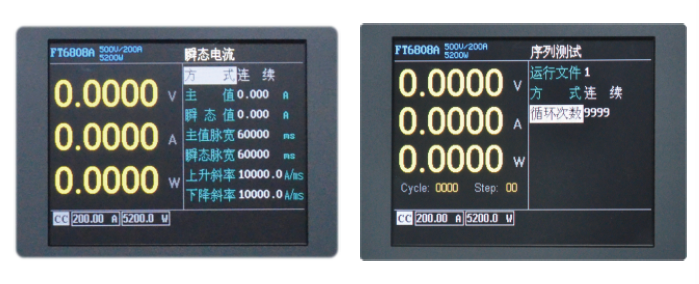

  6、瞬态功能

  瞬态功能是指电子负载在同一功能下不同值之间切换。FT6800系列电子负载瞬态测试功能提供了连续、翻转和脉冲三种模式。瞬态频率最高可达20KHz,且可设置切换斜率,其中电流最大斜率可达60A/us。此功能常用来测试电源的瞬态特性、电池保护板的保护特性、电池脉冲充电等。

大功率直流电子负载FT6800系列



    7、测量功能与短路

  FT6800系列采用16位的高精度A/D转换器,可达电压0.05%+0.02%F.S.、电流0.05%+0.1%F.S.、功率1%+0.1%F.S.的测量精度。高精度的测量对于确定待测物的效率和其他重要参数是不可或缺的功能。FT6800A系列也提供了模拟的短路功能,FT6800A系列短路操作包括:延时和切换两种方式。

大功率直流电子负载FT6800系列

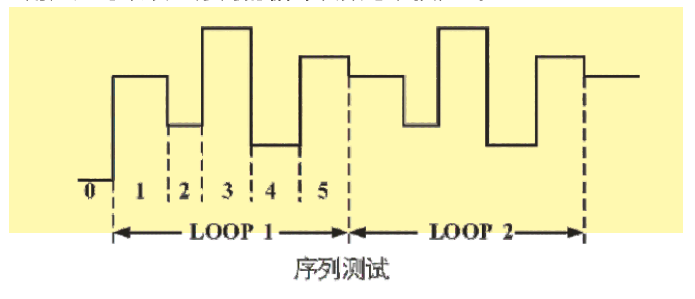

    8、序列测试

  用户可以自行编辑一个负载的测试序列,以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件,每个文件最多可执行50步,单步的最长时间可设置为90000s,很适合长时间带载测试。同时,用户还可以设置序列的循环次数与切换方式。

大功率直流电子负载FT6800系列

  9、自动测试

  FT6800系列电子负载具有灵活的自动测试功能。包含了CC、CV、CR及CP等多种测试模式,能对每一步的测量结果进行单独分析,使得FT6800系列系列在研发与故障分析时独具优势。全自动的操作方式,能极大提高工作效率。

大功率直流电子负载FT6800系列6



1、FT68000R负载动力电池测试选件:

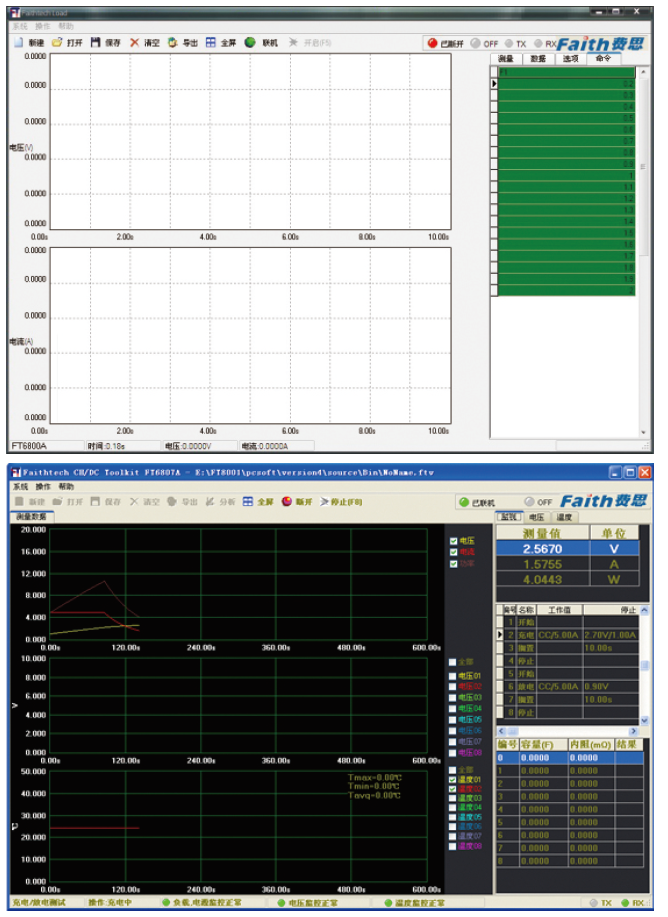

  FT68000R是针对费思FT6800直流电子负载在动力电池测量领域特殊应用而开发出来的最新产品,可满足单节电池或电池包测量与品质筛选需求。配合费思提供的上位机测试软件立即就可以轻松搭建起一个功能强大、高性价比的动力电池测试系统。

  产品具备高精度、高速度、高稳定性、易操作、易维护特点,并且可以根据客户的实验配置进行专门设计。可广泛适用于动力电池的研发、生产制造、品质检测等各个环节。

2、FT68000C负载超级电容测试选件

  FT68000C是针对费思FT6800直流电子负载在超级电容测量领域特殊应用而开发出来的最新产品,可满足单节电容或电容包测量与品质筛选需求。配合费思提供的上位机测试软件立即就可以轻松搭建起一个功能强大、高性价比的超级电容测试系统。

  产品具备高精度、高速度、高稳定性、易操作、易维护特点,并且可以根据客户的实验配置进行专门设计。可广泛适用于超级电容的研发、生产制造、品质检测等各个环节。

3、FT8002A动力电池测试盒

  FT8002A是动力电池测试盒机框,最大可以放入8个板卡(FT8002T),共64路通道。本系统是针对动力电池包(power battery pack),电池芯(battery cell)进行测试及温度监控。可对电池pack的充放电时的容量、内阻、循环寿命、cell一致性、温升等进行测试。

4、FT8002T动力电池测试卡:

  FT8002T为FT8002A测试板卡,共有八个相互隔离且独立的通道。具有通道数目多、测量精度高、性能稳定、易操作、易维护特点,并且可以根据客户的实验配置进行专门设计。
