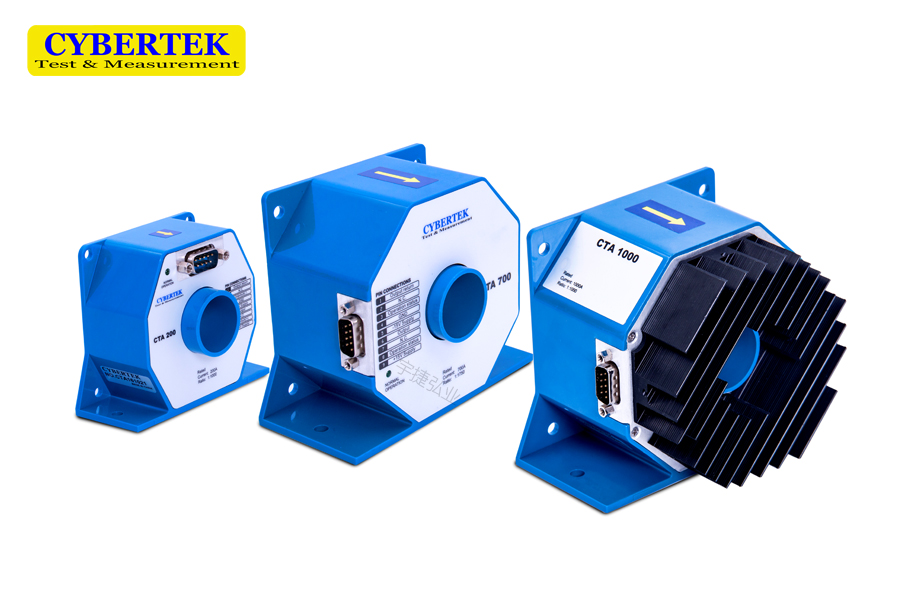

知用AC/DC高精度电流互感器CTA（电流输出）
◆ CTA20 、CTA60 、CTA200、CTA400孔径26mm
◆ CTA700、CTA1000、CTA1000B孔径30mm
◆ CTA2000孔径70mm
◆ CTA2000B孔径80mm
◆ 优越的线性特性，极低的直流偏移，低温漂
◆ 低插入损耗，强抗扰性，低噪声
欢迎垂询：137 5117 6688（微信同号）或QQ138235948
一、高精度电流互感器CTA（电流输出）概述
CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从20A到2000A；精度高达50ppm；带宽最高达到1MHz。利用磁通门技术实现高精度测量。具有优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点。广泛应用于工业，医疗，实验室等场合。
二、高精度电流互感器CTA（电流输出）产品说明

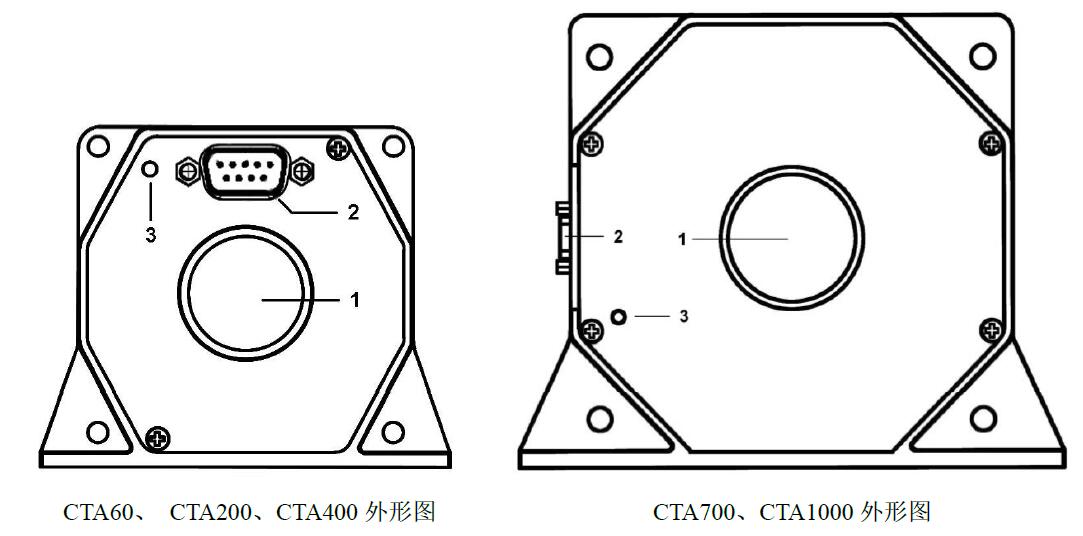

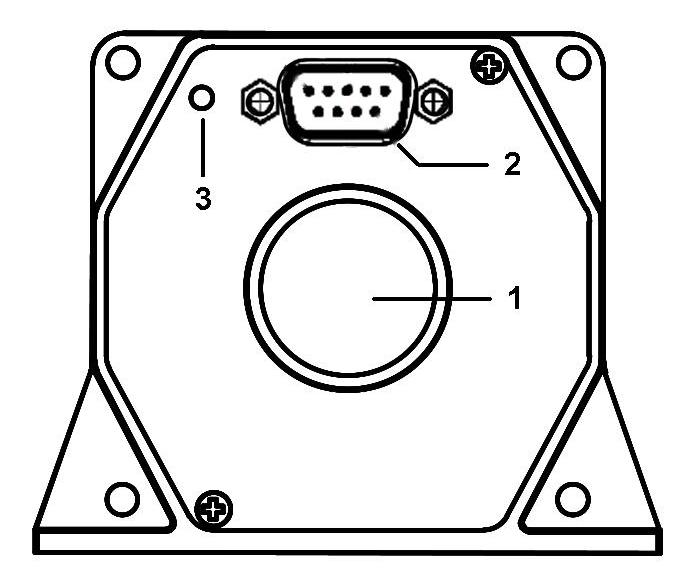

● 以CTA200为例
1.互感器钳口：被测导线输入接口，测量被测电流。
CTA20，CTA60，CTA200，CTA400 测量孔径：26mm
CTA700，CTA1000，CTA1000B 测量孔径：30mm
CTA2000 测量孔径：70mm
CTA2000B 测量孔径：80mm

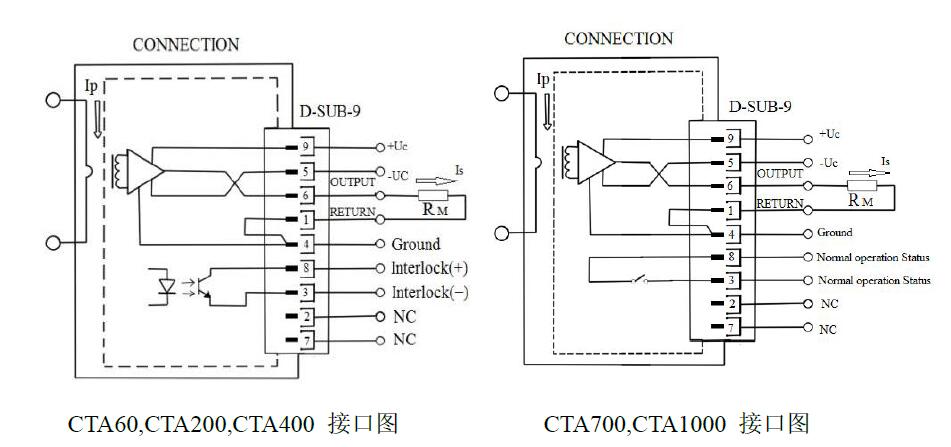

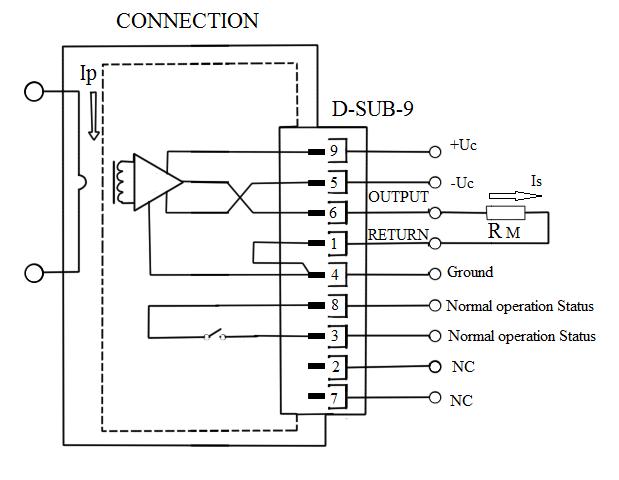

2.通信接口：包含电流输出，供电接口，状态指示功能，引脚定义如下图。
3.状态指示灯：正常工作时，绿灯点亮；出现异常时，灯熄灭。

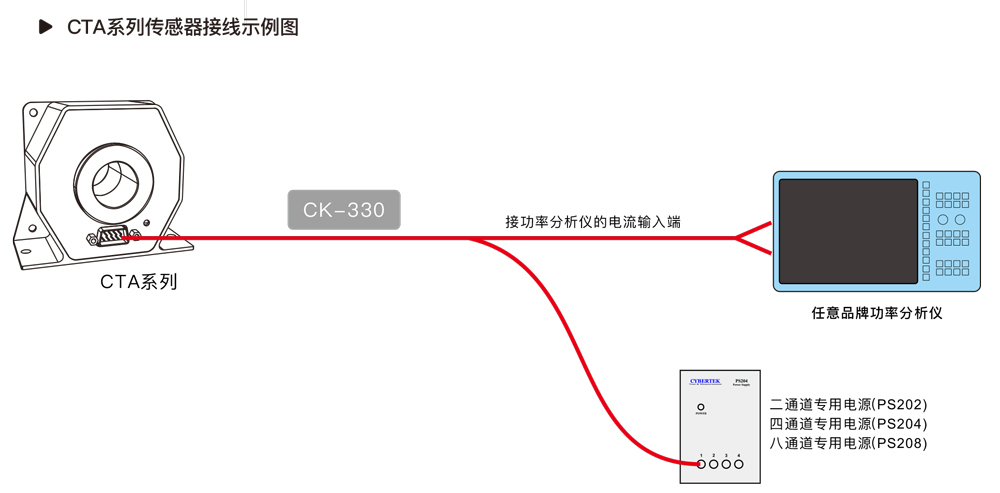

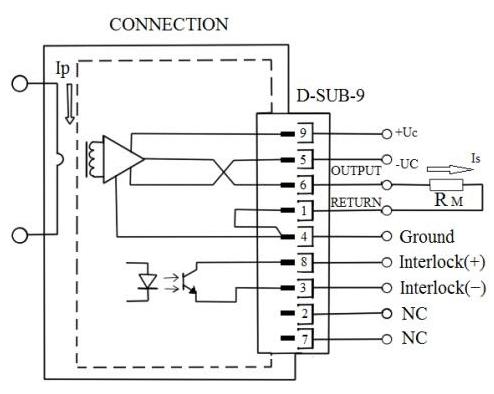

三、高精度电流互感器CTA（电流输出）接线示例图

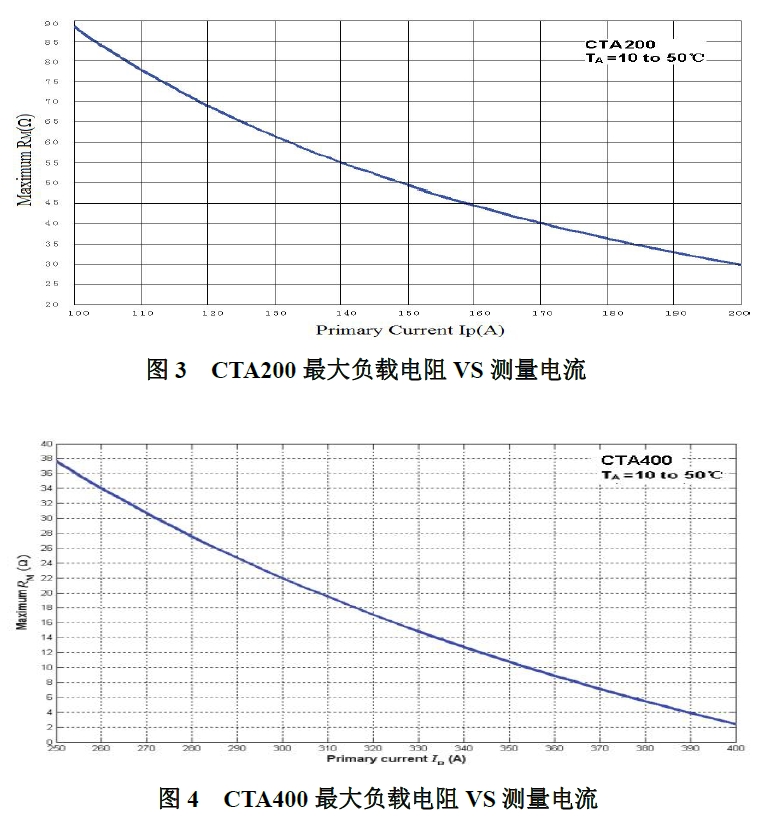

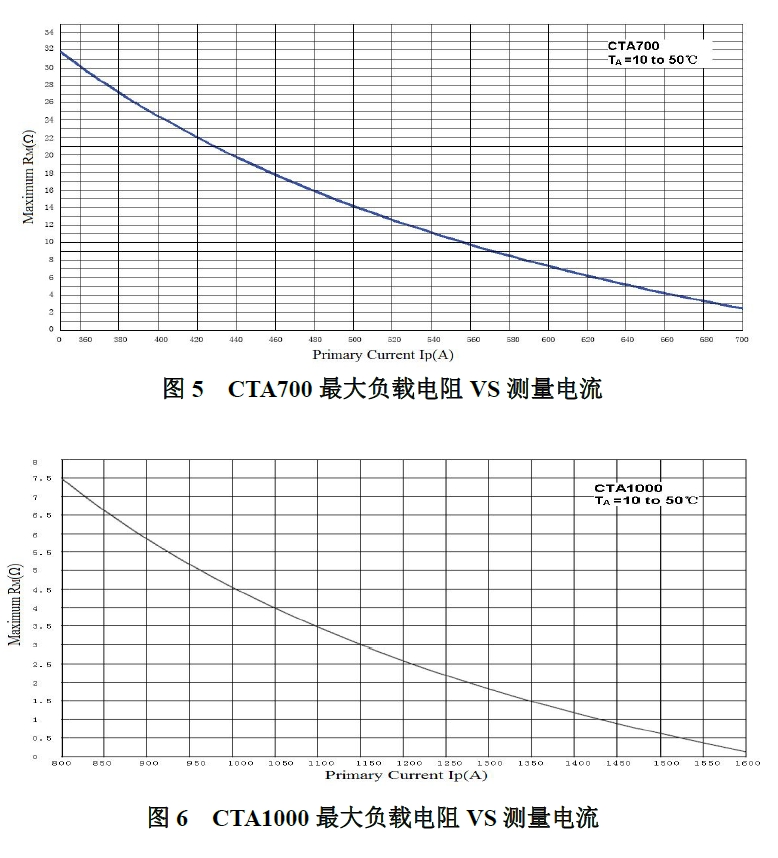

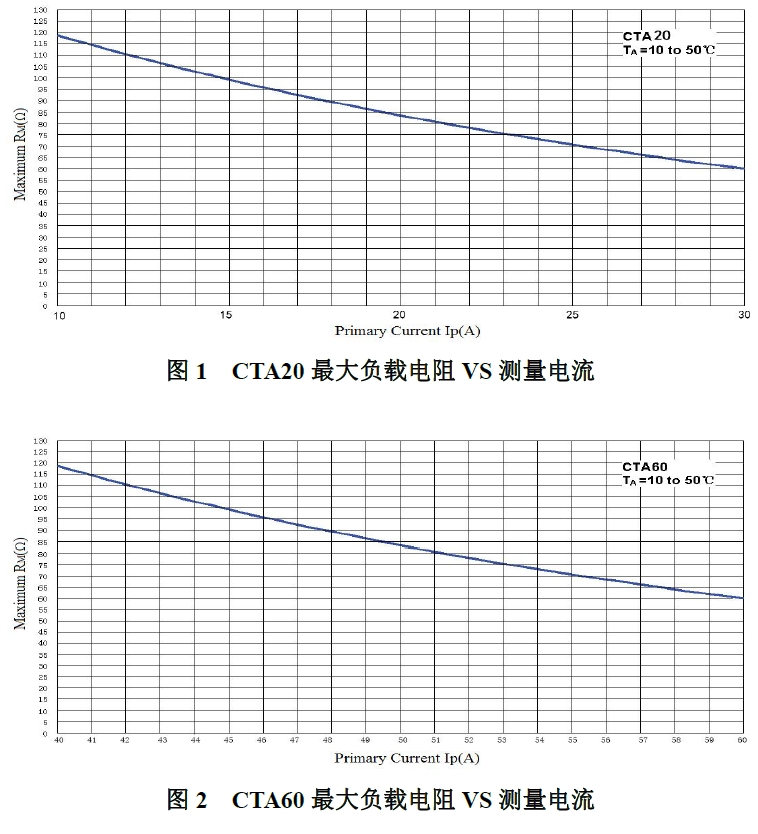

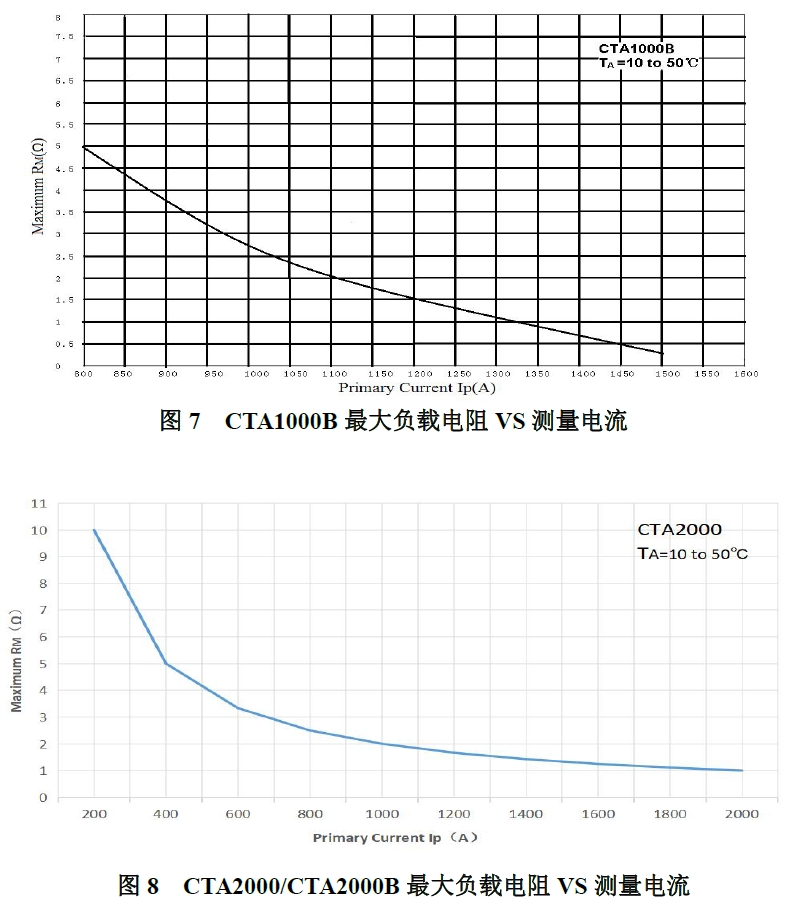

四、高精度电流互感器CTA（电流输出）最大负载电阻VS测量电流

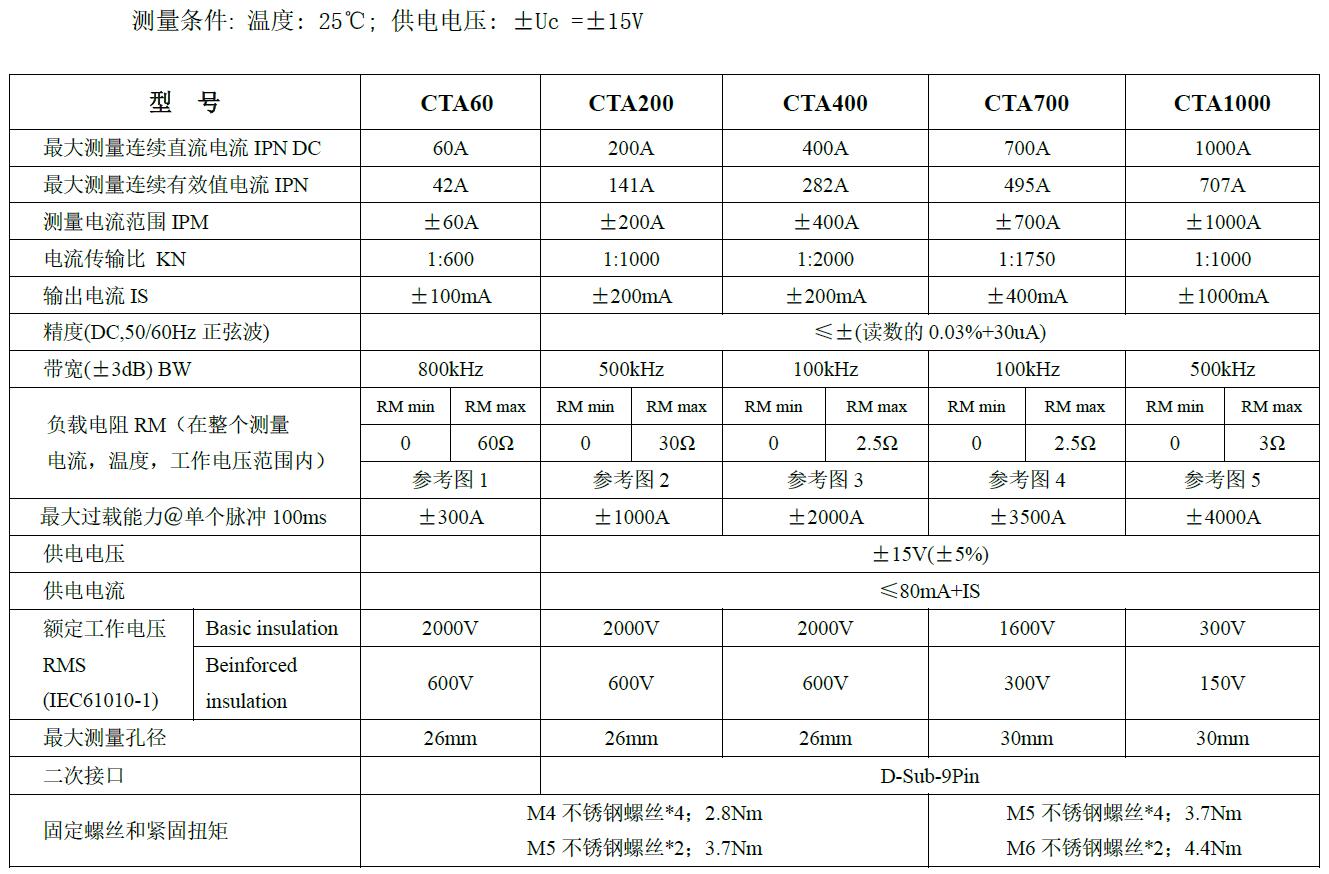

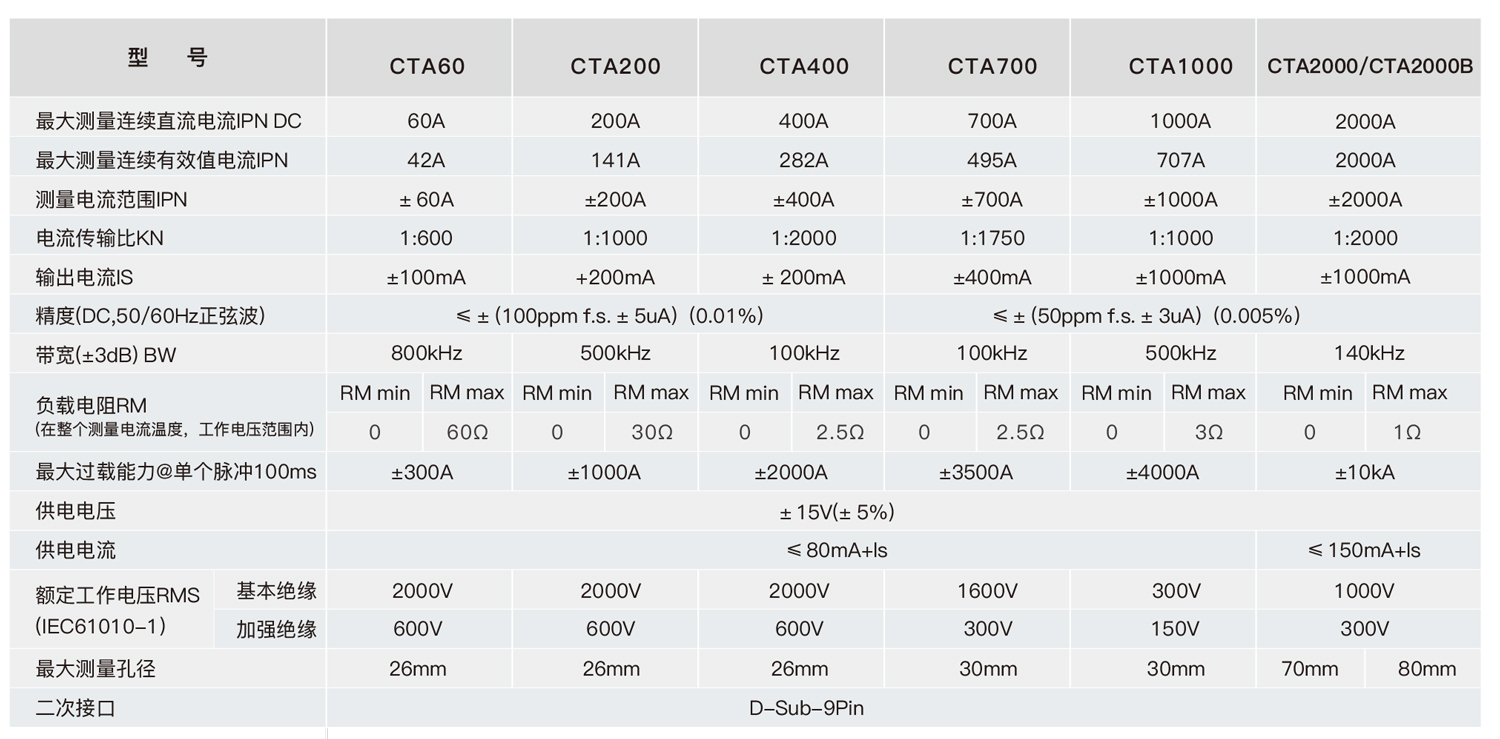

高精度电流互感器CTA（电流输出）规格参数
高精度电流互感器CTA（电流输出）选件问题，欢迎来电详询137 5117 6688，专业技术人员为您匹配最适合您需求的产品

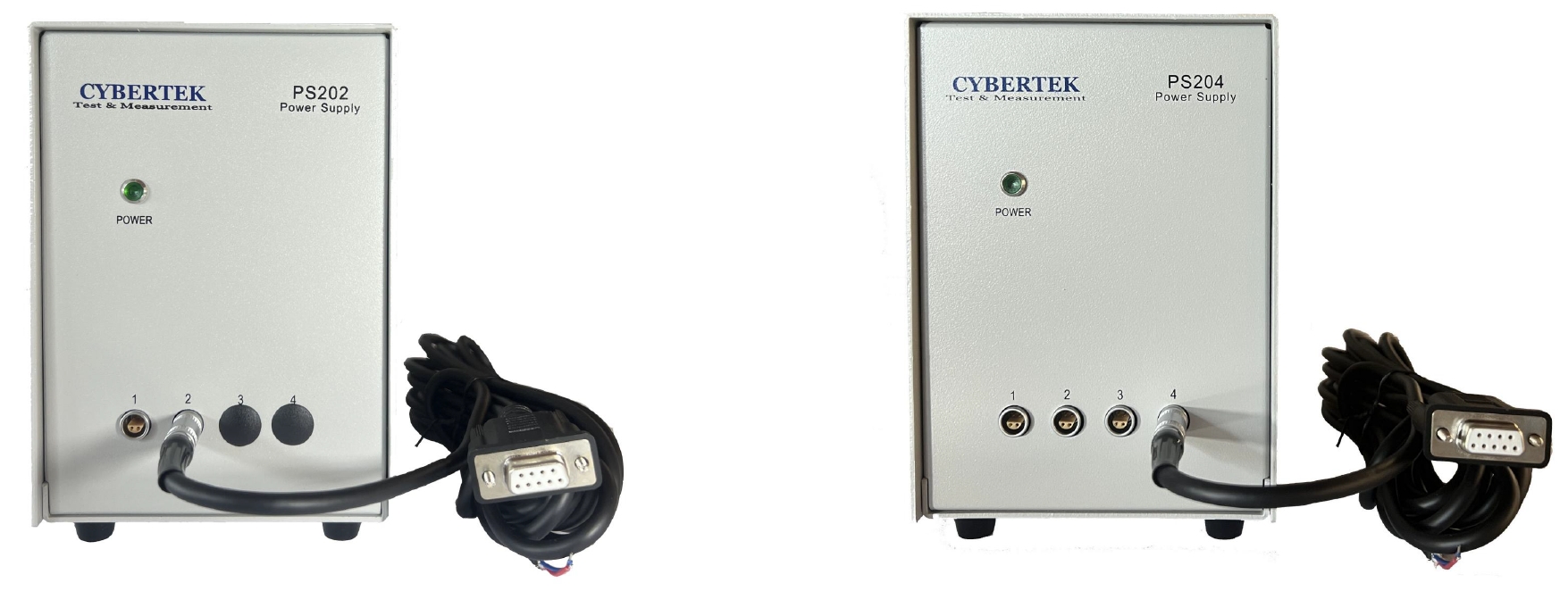

电源(PS200系列)：互感器供电电源，PS202：两通道；PS204：四通道；
连接线(CK-330)：连接互感器，供电电源，电流输出端子
① 连接线CK-330：标准长度2米，长度可定制，选配件，需另行购买。
②电源PS200系列：PS201：单通道电源
PS202：两通道电源
PS204：四通道电源
PS208：八通道电源
每通道电压输出±15V/1.5A，选配件，需另行购买。
高精度电流互感器CTA（电流输出）订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）

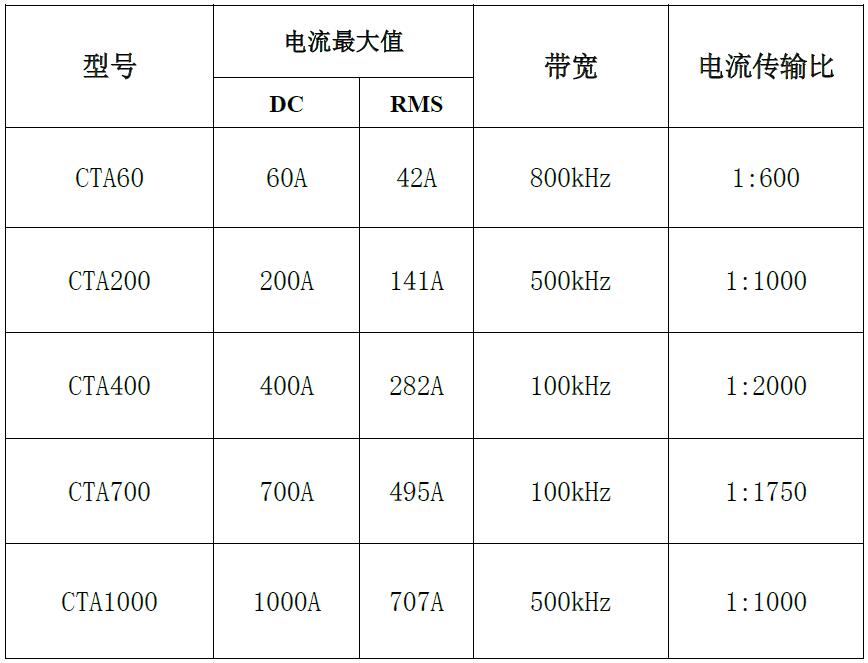

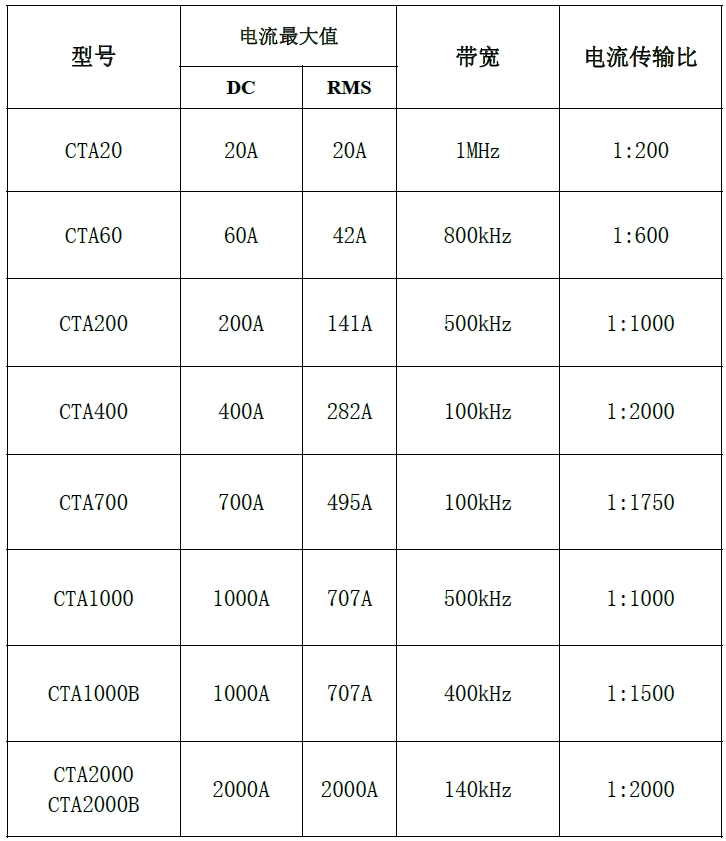

◆CTA20：20A/DC～1MHz
◆CTA60：60A/DC～800kHz
◆CTA200：200A/DC～500kHz
◆CTA400：400A/DC～100kHz
◆CTA700：700A/DC～100kHz
◆CTA1000：1000A/DC～500kHz
◆CTA1000B：1000A/DC～400kHz

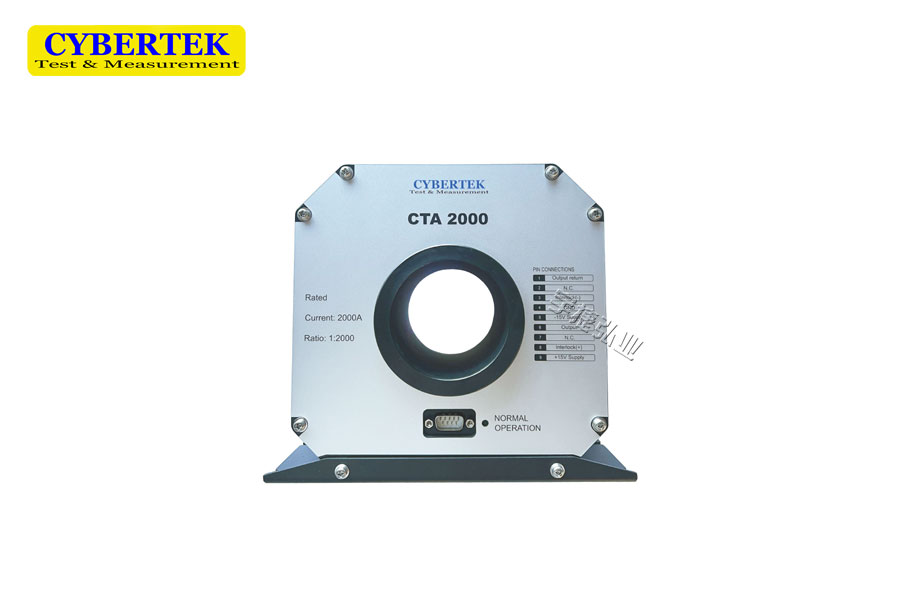

◆CTA2000：2000A/DC～140kHz（孔径70mm）
◆CTA2000B：2000A/DC～140kHz（孔径80mm）
◆PS201电源：单通道±15V/1.5A
◆PS202电源：双通道±15V/1.5A
◆PS204电源：四通道±15V/1.5A
◆PS208电源：八通道±15V/1.5A
◆CK-330连接线：标准长度2米
高精度电流互感器CTA（电流输出）应用
● 高精度，高稳定性电流反馈单元
● 电流校准单元
● 能量测量
● 医疗设备
● 新能源汽车电子
