Power sequence 检测
上电程序是否正确符合规格，一直是各类主板开发人员需要测试的项目。过去他们都需使用DSO逐项量测，除了费时费工外，对工程师的能力要求较高。我们的方案采标准化设备/检测表格/输出报告等，使作业流程简单可靠。
需求客户为EE工程师
1.Intel或AMD架构下的PC，NB，Server，Cloud system等
2.MCU方面：手机，平板，车载计算机，各种消费性电子产品等等

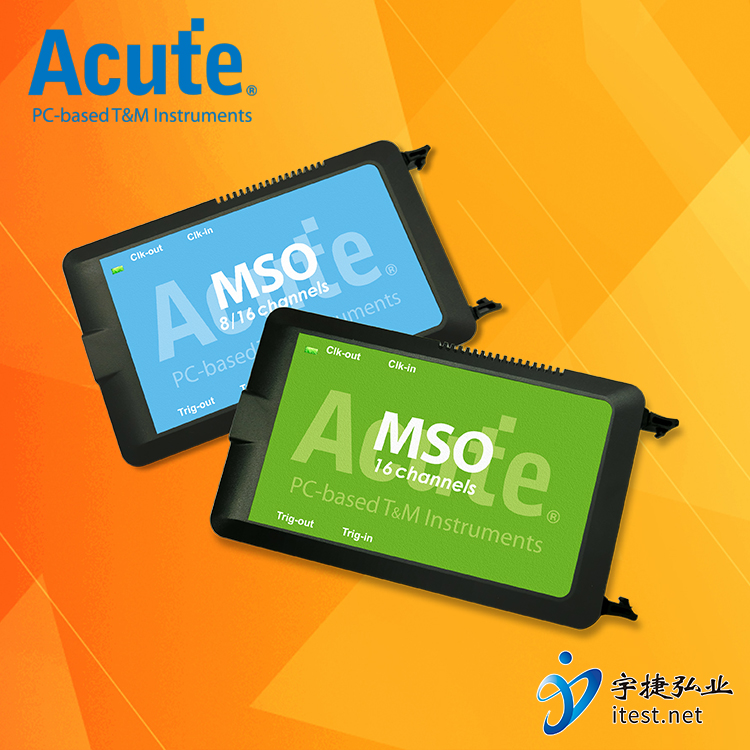

MSO1000/2000系列三合一逻辑分析仪规格
• PC-based
• 8/16通道 (同一通道可同时测量数字和模拟信号)
• USB 3.0 interface
• 数字输入：2 GHz 时序，200 MHz 状态分析 (最高)
• 模拟输入：200 MS/s (最高)，带宽 40 MHz
• 8Gb总存储器 (最大)
• 长时间记录功能可选用储存于计算机内存或硬盘
• Protocol analyzer
• Logic Analyzer
• DSO
MSO1000与2000系列差异
• MSO1008E为8通道版本，存储2Gb
• MSO1116E为16通道版本，存储4Gb
• MSO1000系列，纯LA模式在采样率500MHz之后可用通道数较少
• MSO1000系列Trigger/PA功能较少
—— MSO1000适合
量测通道数少以及低速信号测量，较少协议分析功能
—— MSO2000 适合
原TL3000/4000的使用者，但所需通道数最多16通道且需要较多种类协议分析功能者

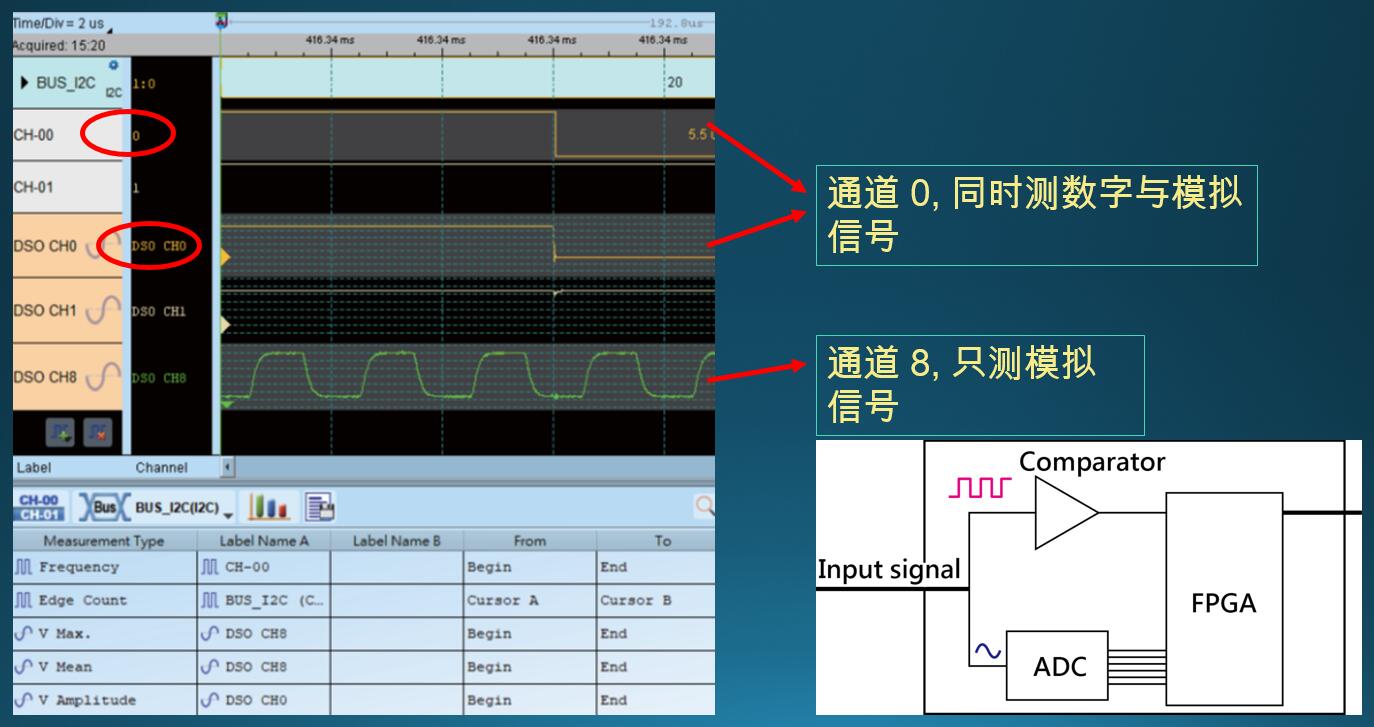

MSO 同一通道可同时测量数字与模拟信号

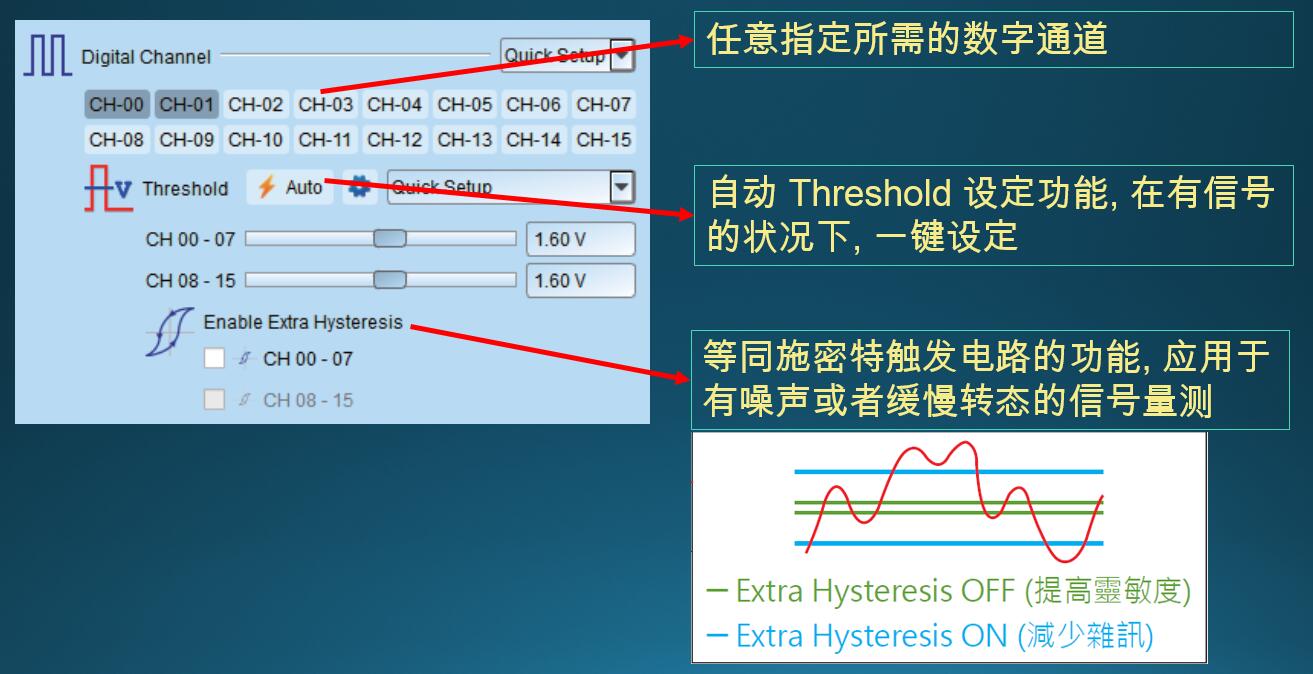

数位设定

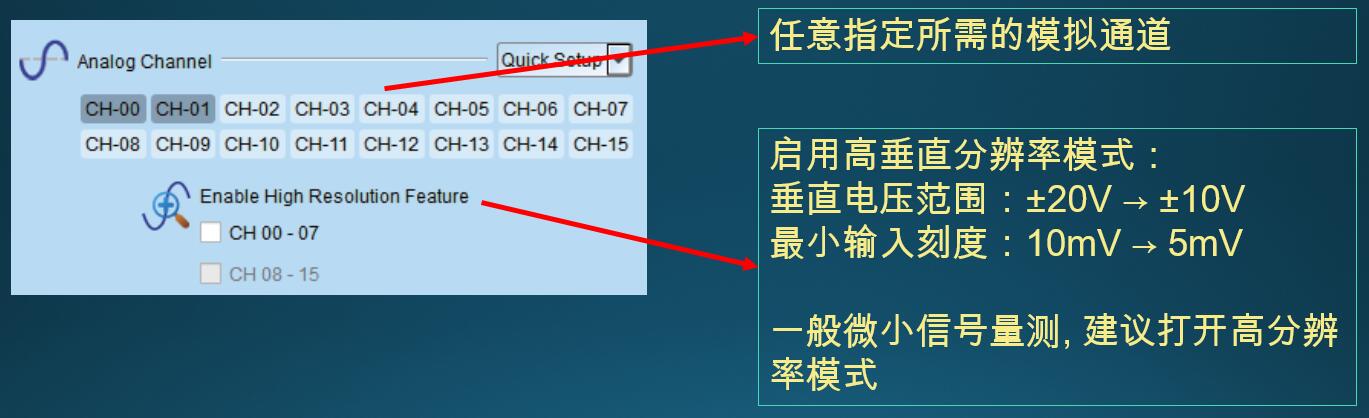

类比设定

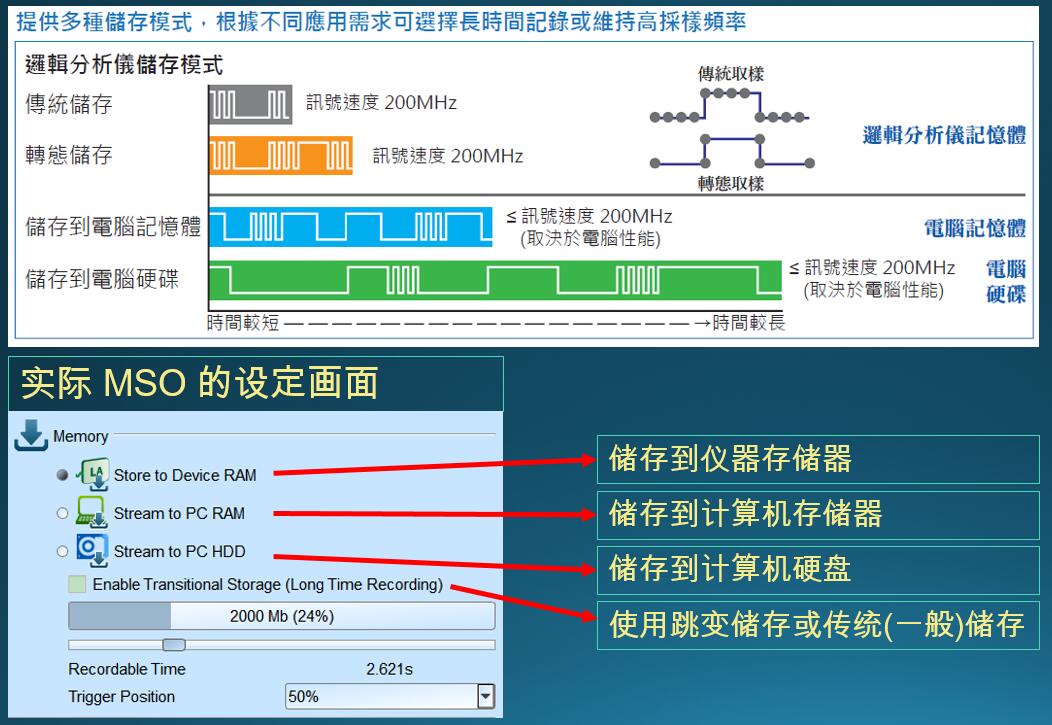

储存模式

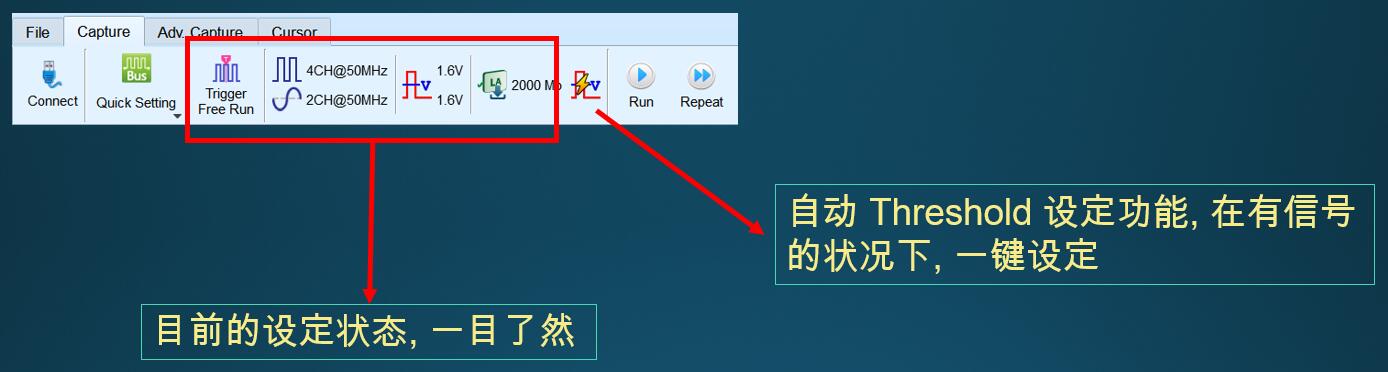

工具列
MSO 应用领域
• 混合信号量测
- 电源管理 (PMIC，Battery，USB PD…)
- 数位与模拟转换器 (ADC，DAC)
- 传感器(Sensor) 相关电路
• Power Sequence 检测
- 上断电 (Power On/Off)
- 待机(Standby) 休眠(Sleep) 唤醒 (Wake up)

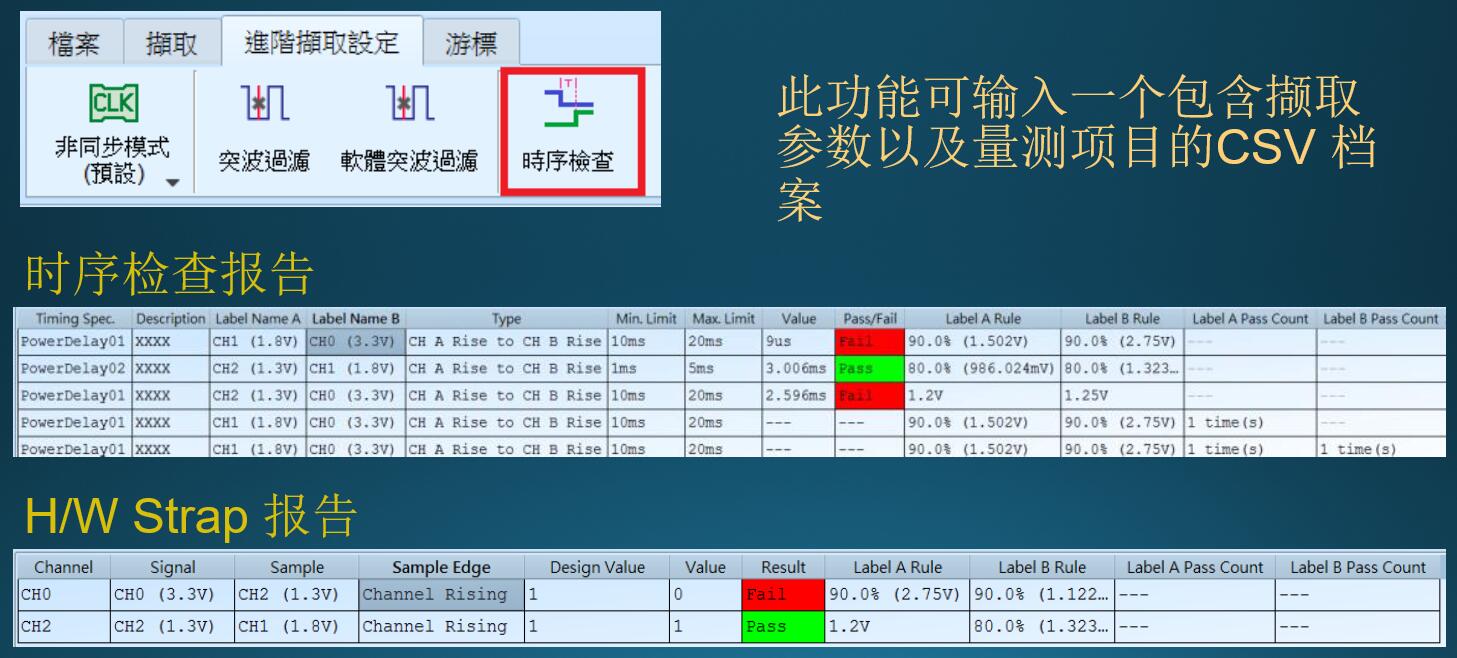

MSO2000B系列支援Power sequence检测

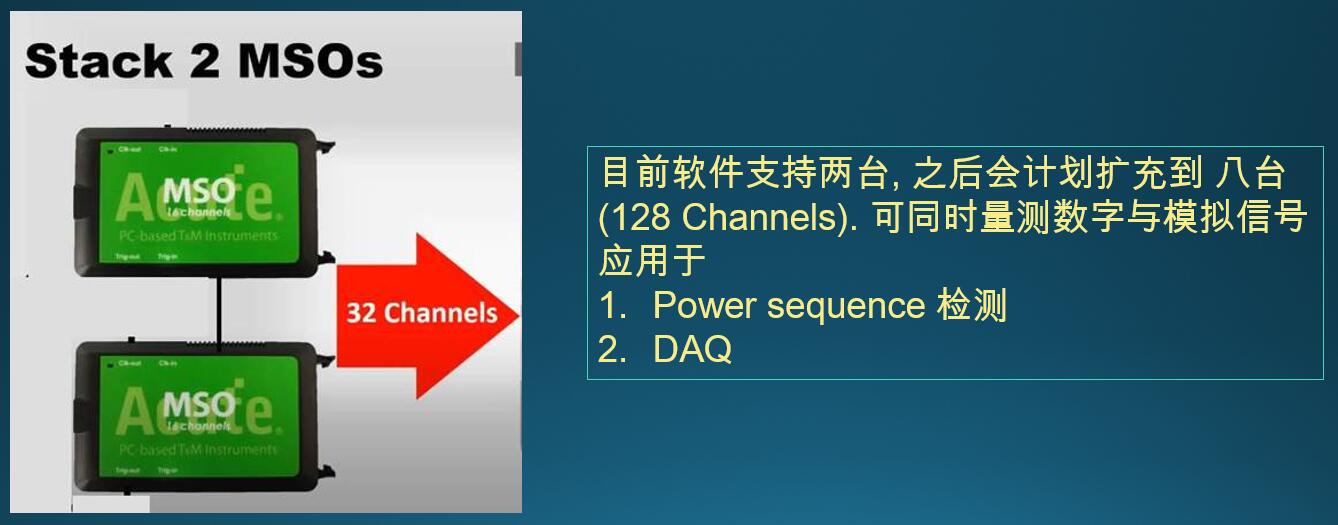

MSO2216B+可多机堆叠

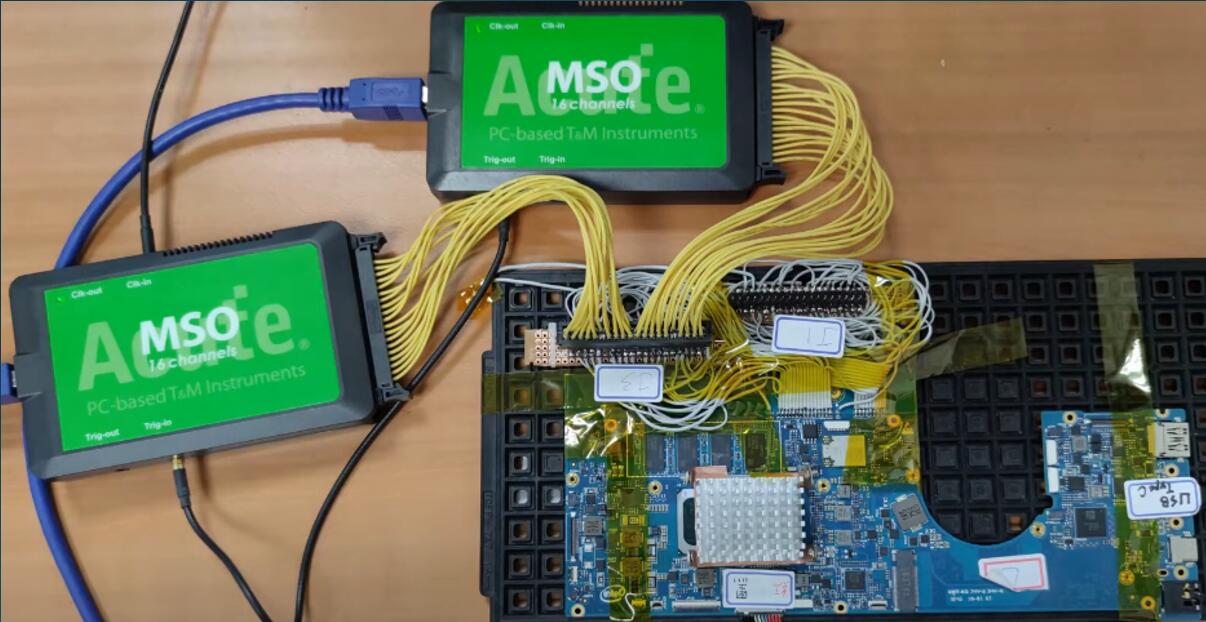

2台MSO采用跳线方式连接Notebook

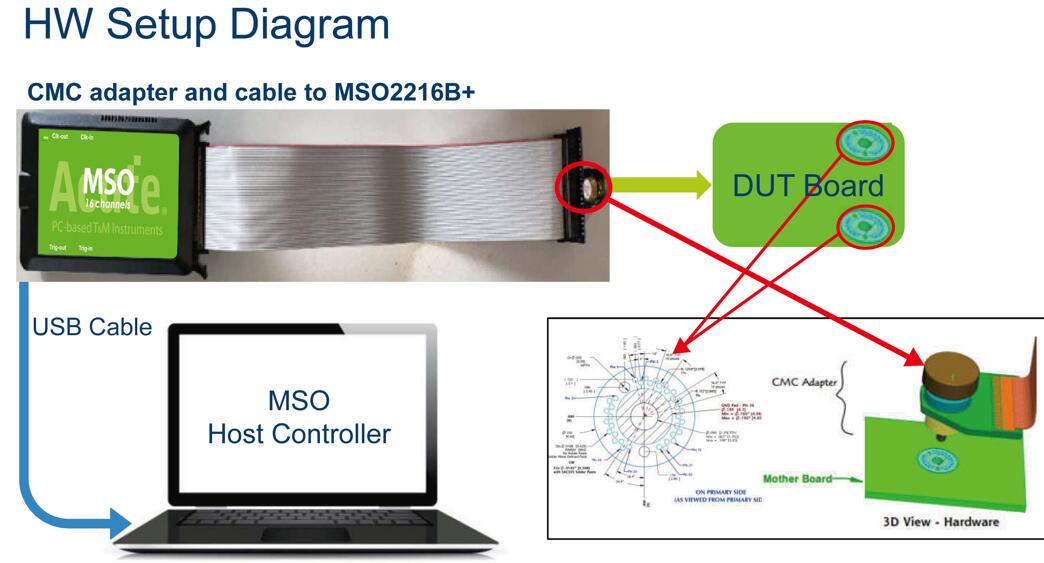

采用CMC Adapter方式连接Notebook示意图
协定分析仪的优点
• 资料流量相对较小，可以存下较久的资料
• 可以设定 Filter，将不需要的资料丢弃
• 多元统计功能，可分类查看正常封包与异常封包
• 分析报告可上下对比，也可查看细节
• 多种工作模式 (Logger，Monitor，Analyzer)

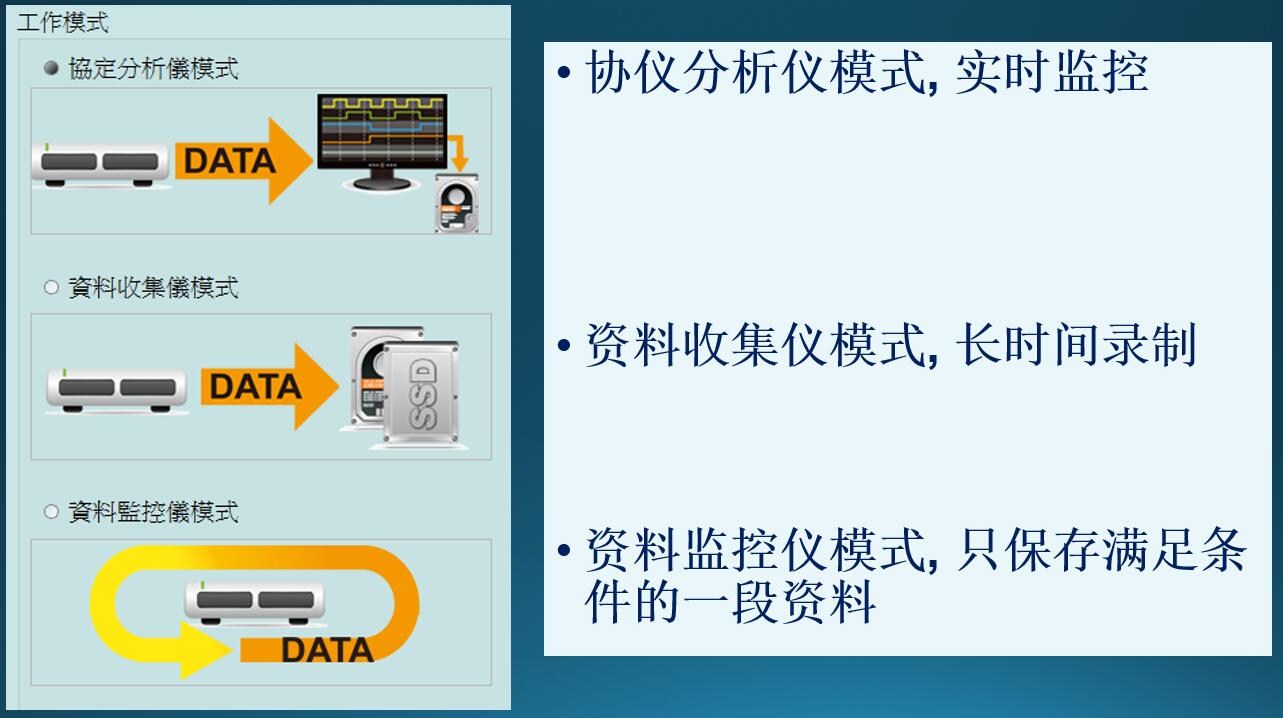

协议分析仪的工作模式

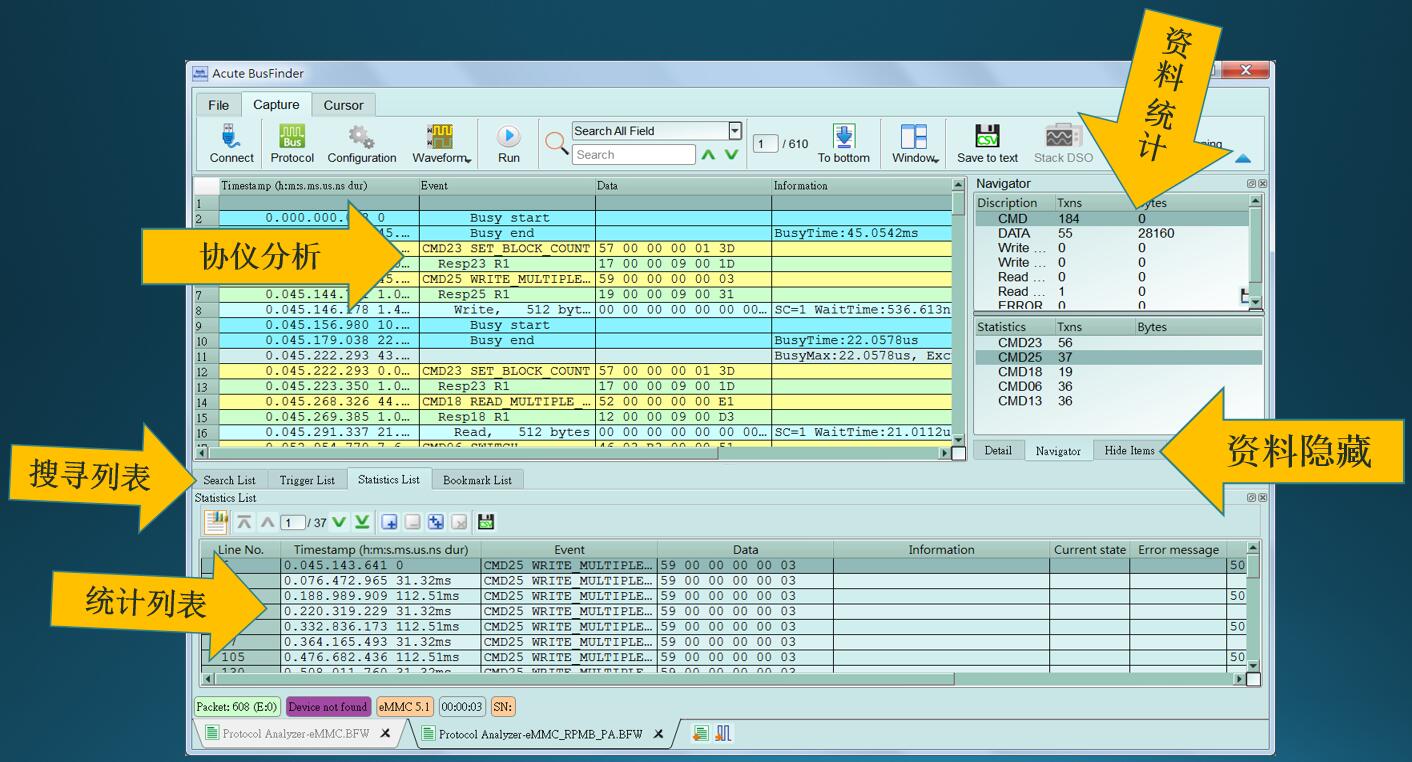

协议分析仪的操作画面
逻辑分析仪的优点
• 同时看到多通道数字波形
• 使用协议触发定位
• 同时解析多個协议
• 堆叠高阶示波器
• 高采样率時，可看通道相位差，噪声等
• 有跳变储存，以增加储存信号量

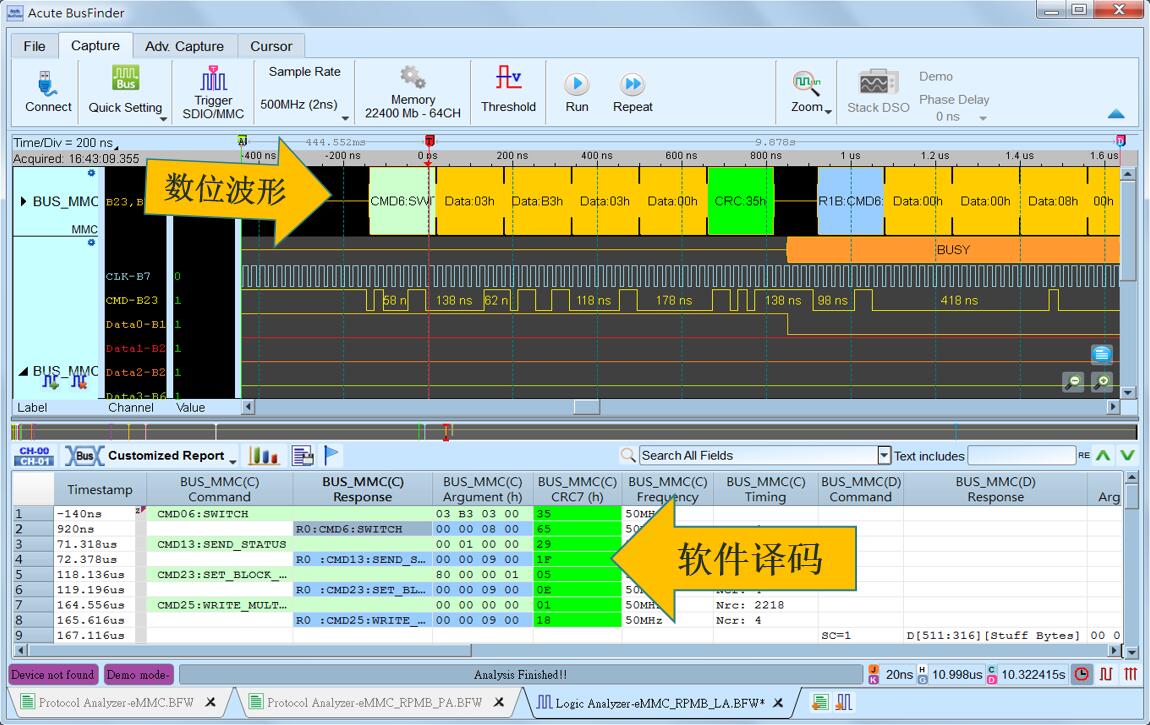

逻辑分析仪的协定波形与解码
