　　NAND Flash是一种闪存。 NAND Flash容量大，改写速度快。主要用于存储大量数据。 NAND Flash常用于数位相机和MP3播放器等的存储装置。

　　Features：

　　1. 支援Data(I/O) pin：x8, x16

　　2. 支援产品：TL4000, LA3000+, BusFinder (请参考各产品型号)

　　3. 支援模式：逻辑分析仪模式, 协定分析仪模式(BusFinder Only)

　　4. 支援多种厂牌：Hynix, Intel, Micron, Samsung, ST, Toshiba, Winbond, Macronix, Cypress(Spansion), ONFI, Dosilicon, ESMT, Zetta, GigaDevice, etc. (支援自定义资料)

　　5. 支援 ONFI 4.1(NV-DDR3)，Mode 8 / Toggle DDR 2.0 ~267MHz

　　6. Timing Check 功能设定(仅限逻辑分析仪模式，可在Bus Decode中做设定)

　　逻辑分析仪模式

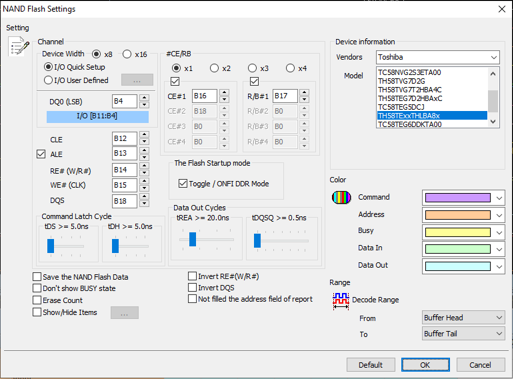

　　• 解码设定

　　• 触发设定

　　• 软件画面

　　协定分析仪模式 (BusFinder NAND 方案)

　　• NAND Flash 方案：

BusFinder	配件

　　• 功能说明

　　1. 使用32Gb RAM搭配硬碟串流来储存NAND通讯资料，可完整节录待测物从使用32Gb RAM搭配硬碟串流来储存NAND通讯资料，可完整节录待测物从低速初始化到高速传输资料的流程

　　2. 提供Data Filter功能，可将不必要的资料滤除以节省记忆体

　　3. 提供Search 资料功能

　　4. 提供Erase Count功能

　　5. NAND命令统计功能，包含封包总数、各类别指令数量统计

Address	Command

　　6. 软件画面：

　　• 设定

　　1. 厂牌设定：

　　2. Option 设定：

　　a. 两组电压侦测功能

　　b. Remove READ STATUS Command(Busy State)

　　此功能开启后会将重复的Not Ready Polling 的 Read Status 移除，预设是开启的，不然会因此类 command 太多佔据 report 行数除了不好检视之外，主要塬因还是会因佔据行数太多而很快达到 report 上限 70M行。

　　c. Set Row Addressing

　　此功能主要是设定在将此功能主要是设定在将Row Address细分为Page Address, Word Line, PlaneAddress, Block Address, LUN Address … 之用。预设值会建立在 NAND Command Set table, 如下图红框处：

　　此功能需开启后才会在此功能需开启后才会在Details显示Row Address Details , 预设是关闭的。因为客户的因为客户的NAND可能不会是我们List 提供的 , 所以该UI也提供让客户自行输入的功能可以新增/删除上方Items 。

　　• 自定义厂牌设定

　　若没适当的型号可供选择可选择若没适当的型号可供选择可选择Custom项目来自定义NAND Command Set。在软体的工作目录下已有放置範例，可以按下Edit键来编辑编辑完毕后按下Refresh即可刷新清单最后选择欲使用的NAND Flash，按下OK即可。

　　其中，Manufacturer, PartNo, #CE/RB, X16, SyncMode, StartupDDR, Param_tREA,Param_tDQS, Row_Addressing, Cmd 代表关键字 , 必须输入且不可修改

　　说明如下:

关键字	说明
Manufacturer	NAND Flash 厂商名称
PartNo	NAND Flash IC型号
#CE/RB	使用几组CE/RB, 仅可输入1/2/4
X16	使用 8 或 16 资料通道，仅可输入 Y/N 　Y: 表示使用 16 通道　N: 表示使用 8 通道
SyncMode	仅可输入 Y/N 　Y: 支援同步模式　N: 不支援同步模式
StartupDDR	是否已进入DDR模式
Param_tREA/Param_tDOS	设定DataOut读取的延迟时间
Row_Addressing	Set Row Addressing 功能预设参数
Cmd	Cmd内容由逗号隔开，分别说明如下: 　　1. 完整指令名称　　2. 缩写指令名称　　3. 第一组Busy Time Check名称，若无则免填　　4. 第一组Busy Time Check数值，单位为us，若无则免填　　5. 第二组Busy Time Check名称，若无则免填　　6. 第二组Busy Time Check数值，单位为us，若无则免填　　7. 第一个Flag，该Flag代表该指令是否可作用在Busy状态中. 　　8. 第二个Flag，该Flag代表该指令是否允许被某些特定指令插入　　9. 第叁个Flag，该Flag代表该指令是否允许插入某些多阶指令中　　10. 指令码，可填入1-4个指令码，以逗号做区隔

　　e.g.

　　Cmd=Read, Read, tr, 60, , N, N, N, 00, 30

　　Cmd=Read Status, Read Stat., , , , , Y, N, Y, 70

　　Cmd=Two-Plane Page Program, TPP Prog., tDBSY, 1, tPROG, 5000, N, Y, N, 80, 11, 81, 10

　　Read Status / Two-Plane Page Program: 完整指令名称

　　Read Stat. / TPP Prog. : 缩写指令名称，因为有些指令太长会在波形区无法完全显示，所以需要输入缩写指令名称

　　Busy Time 检查 (tDBSY, 1, tPROG, 5000) 说明: 表示tDBSY为1us，tPROG为5000us，Busy Time若超过此数值，会在报告视窗中显示该资讯，若不填入此数值，即不检查Busy Time，此时请输入空白并加上逗号，至于tDBSY和tPROG字串名称并非固定，可以由使用者自行定义

　　Flags: 以Cmd=Read Status、Read Stat., Y, N, Y, 70为例:

　　第1个Flag为Y表示该指令可作用于Busy状态

　　第2个Flag为N表示该指令不允许被某些特定指令插入

　　第3个Flag为Y表示该指令允许插入某些多阶指令中，例如Read Status 70h 允许插入于Two-Plane Page Program 80h, 11h, 81h, 10h 的 11h和81h之间

　　• Timing check 功能说明

　　当需要使用该功能时请于自定义档案AqNFCustom.txt内容前段增加如下叙述,若不使用则无需填入。
