MIPI D-PHY℠ 属于MIPI协议中的物理层工作组，D-PHY提供了DSI(串行显示介面) 和CSI (串行镜头介面)。

　　MIPI D-PHY℠ 将百万像素相机和高解析度显示器连接到应用处理器。它是时钟转发的同步资料连结，可提供较高的抗噪能力和较高的抖动容限。MIPI D-PHY 还提供了高速模式和低功耗模式之间的低延迟转换。

　　MIPI D-PHY 适用于智慧型手机中的相机和面板，因为它是一种灵活，高速，低功耗和低成本的解决方案。它还适用于许多其他案例，例如无人机，超大型平板电脑，监控摄影机和工业机器人。此外，在专有桥接解决方案的支持下，D-PHY 还广泛用于汽车应用中，包括相机感应系统，防撞雷达，车载讯息娱乐系统和仪表板显示器。

　　由于资料连结收发器的主从关係，资料连结的操作和可用数据速率是不对称的。非对称设计显着降低了资料连结的复杂性，并且非常适合具有一个主要数据传输方向的显示和摄影机案例。双向和半双工操作是可选的。

　　应用特色：

　　– 支援 D-PHY V1.2，Up to 2.0Gbps per lane，1 + 4 Lanes

　　– 可显示 CSI-2 1.3 或 DSI 1.3 协定封包资料以表格方式呈现，包含 DSI 中的 DCS 1.3 指令解析

　　– 完整节录待测物从 Low Power Mode 初始化到 High Speed Mode 的流程

　　– 提供 Data Filter 功能，可将不必要的影像资料滤除以节省记忆体

　　– 提供 Search 资料功能

　　– 提供 ECC/CRC Packet 计算及错误显示

　　– 可显示 DSI、CSI 影像资料，包含 RGB、YCbCr、RAW 格式，以及压缩的 DSC 类型之封包，并统计 Porch 数据

　　– D-PHY 命令统计功能，包含封包总数、各别指令数量、以长度分类的指令统计以及错误数量统计

　　– TE 通道侦测 (Tearing Effect)

　　应用说明：

　　BusFinder 主机搭配 MIPI D-PHY 方案，可量测 MIPI D-PHY 1.2 协定分析

　　解码资料示意图：

　　还原图片示意图：

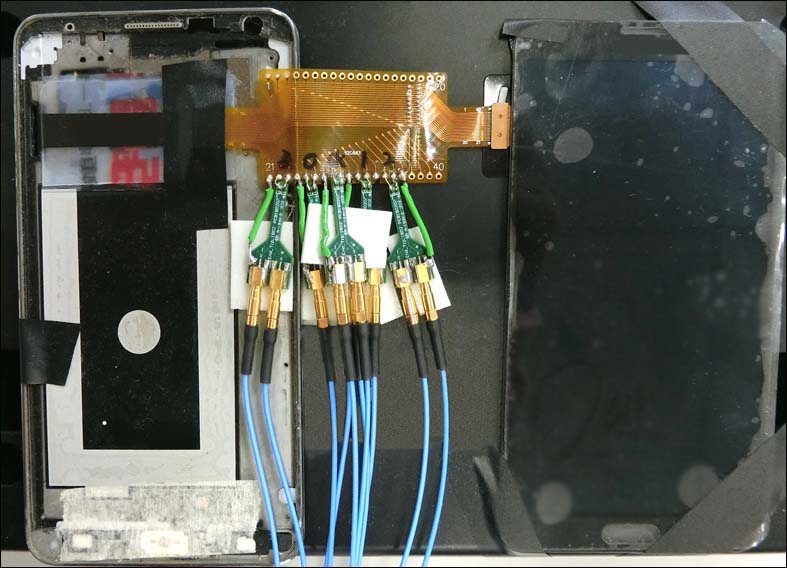

　　接线示意图：

       * 量测建议：焊线长度必须少于 5mm 以提升讯号品质。

　　若跳线长度无法缩短，可在待测讯号端先焊接100Ω电阻，再从该电阻后跳线接至 End-tip 上，如此跳线可拉长至 3cm 左右。
