1 目的

　　提供使用者在比较式触发之快速应用方案，本功能仅于 TravelLogic 系列产品提供。

　　2 使用说明

　　2.1 硬件设定

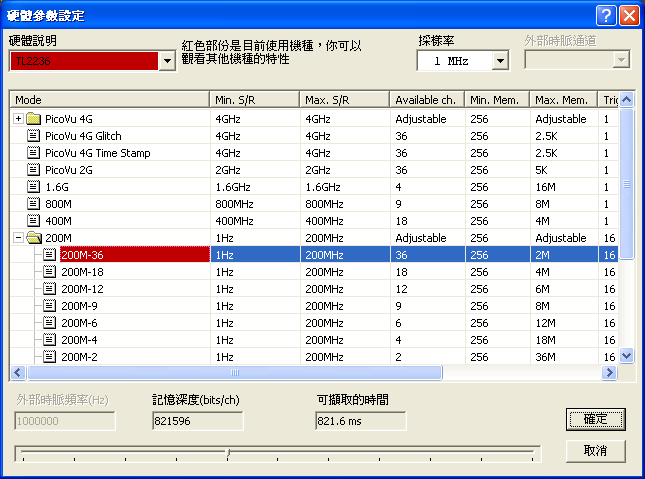

　　「比较式触发」只能在 200M 的模式下使用，并且在 Label 栏位要有可供选择的 Bus，本例选择「200M-36」模式，1MHz 的取样率，如图 1。

图 1

　　2.2 触发准位设定

　　本例使用的准位为预设的 1.6V。

　　2.3触发参数设定

　　「比较式触发」可以根据需求来设定，本例使用 I80 LCM 8 Bit 来说明，如图 2。

　　l Label：会根据 LA Viewer 主画面的 Label 栏位来提供可选择的讯号。

　　l Value1、Value2：要比较的数值，目前开放两组数值供比对，此数值最大为 32 Bit，并会根据 Label 实际设定的 Channel 数来限制。可输入的模式为二进制、十进制、十六进制和 Don't care。Don't care 的使用，并不限于十六进制，二进制也可以使用。

　　l 触发的条件有八种：「Pattern == Value1 or Pattern == Value2」(两个数值之一相等)

　　「Pattern != Value1 and Pattern !=Value2」(两个数值皆不相等)

　　「Pattern > Value1」(大于)

　　「Pattern >= Value1」(大于等于)

　　「Pattern < Value1」(小于)

　　「Pattern <= Value1」(小于等于)

　　「Pattern >= Value1 and Pattern <= Value2」(在指定的范围内)

　　「Pattern < Value1 or Pattern > Value2」(在指定的范围外)

　　使用「Pattern >= Value1 and Pattern <= Value2」、「Pattern < Value1 or Pattern > Value2」，应确定 Value1 的值是小于 Value2，否则触发结果可能会不如预期。

　　l Chip Select Channel：会将单一 Channel 的 Label，提供为选择。选择 WR 为 High，则

　　必须资料相符，且 WR 为 High 才会触发 。

　　l Latch Channel：会将单一 Channel 的 Label，提供为选择。选择 CS 为 Rising，则必须

　　在 CS 为 Rising 且资料相符，才会触发。

　　3 撷取资料

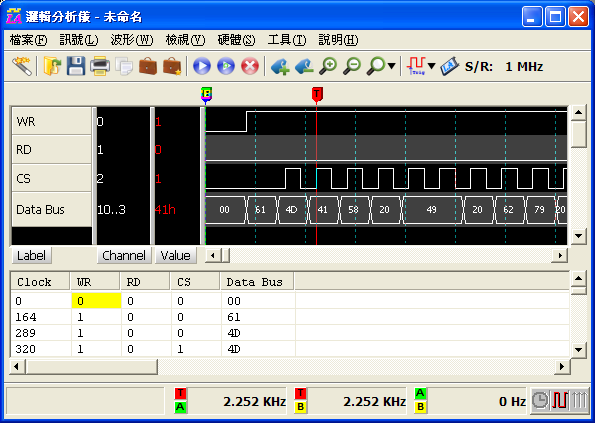

　　开始撷取资料，当所设定的条件：Pattern 等于 41H 或 62H，且 WR 为 High、CS 为 Rising;都成立时就会触发成功。如 图 3，触发游标停在 CS 为 Rising，WR 为 High，资料为 41H 的位置。

图 3

　　4　FAQ

　　Q1：若有 I80 讯号，想找出 4DH 或 79H，该怎么设定。

　　A1：使用「比较式触发」则可以轻易达成。输入两个比较的值Value1：4DH，Value2：79H，

　　然后选择「Pattern == Value1 or Pattern == Value2」，如图 4。

图 4

　　Q2：若有以下两组讯号

　　第1 组 RGB( 0x55, 0xAA, 0x55 ) => 0x55AA55

　　第2 组 RGB( 0x88, 0x33, 0x44 ) => 0x883344

　　并且重复送出此两组资料，当资料传送中出现错误，想要抓到此错误的讯号，该怎么设定?

　　A2：使用「比较式触发」则可以轻易达成。输入两个比较的值 Value1：55AA55H，Value2：883344H，

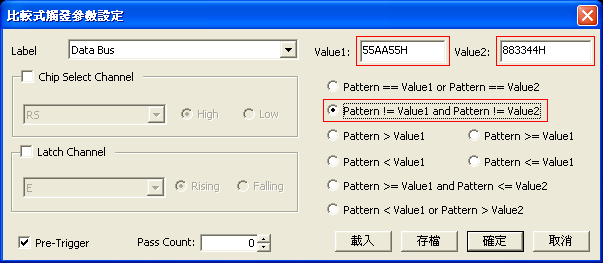

　　然后选择「Pattern != Value1 and Pattern != Value2」，如图 5。

图 5

　　Q3：若有 LCD1602 讯号，想找出 70H~80H 之间的值，该如何设定?

　　A3：可以使用指定的范围之内设定，输入比较的值 Value1 为 70H，Value2 为 80H，然后选择

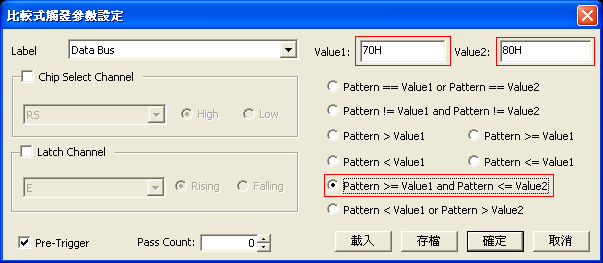

　　「Pattern >= Value1 and Pattern <= Value2」，如图 6。

图 6

　　Q4：若有 LCD1602 讯号，想找出写入 20H~70H 之外的资料，并确保抓到的资料不会是

　　Command，该如何设定?

　　A4：可以使用指定的范围之外设定，输入比较的值 Value1 为 20H，Value2 为 70H，然后选

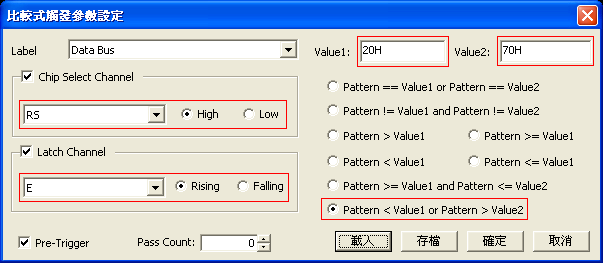

　　择「Pattern < Value1 and Pattern > Value2」，并且选择 Chip Select Channel( RS ) 为 High 和 Latch Channel( E ) 为 Rising，如图 7。这样就可以确保抓到的是资料，而不是 Command。

图 7

　　Q5： 若有 8051 控制一个七段显示器的讯号，想要当显示是英文字的时候能够触发成功，以便观

　　测，该如何设定?

　　A5：因为 16 进制的 10 就等于 'A'，所以可以将 Value1 设为 9H，选择「Pattern > Value1」，

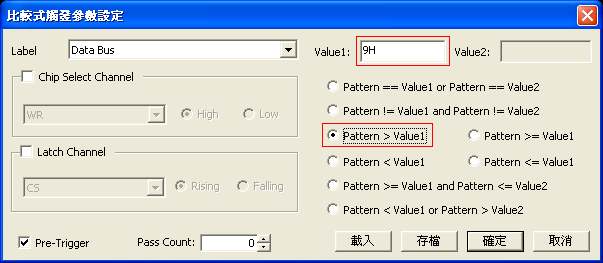

　　当有大于 9H 的时候，就会触发成功，如图 8。

图 8

　　Q6：若想在 LCD1602 的资料上找到，3XH 或 5XH 的资料，该如何设定?

　　A6：只需使用「比较式触发」中，Value 可以输入 Don't care 的特性。将 Value1 设为 3XH，

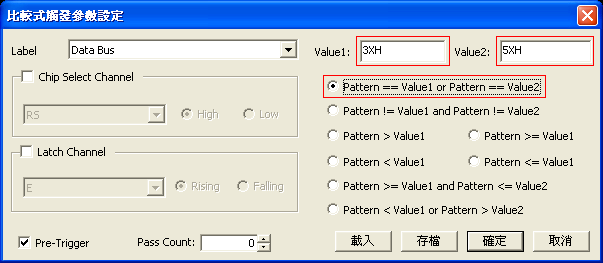

　　Value2 设为 5XH，并选择「Pattern == Value1 or Pattern == Value2」模式，则当有出现 3XH 或 5XH 的资料，便会触发成功，如图 9。

图 9

　　Q7：若想在 SD 的资料在线，抓到当 D3 和 D2 都为 High 的状态，该如何设定?

　　A7：只需使用「比较式触发」中，Value 可以输入 Don't care 的特性。将Value1设为11XXb，并

　　选择「Pattern == Value1 or Pattern == Value2」，Value2 不使用就维持空的状态即可;还要将

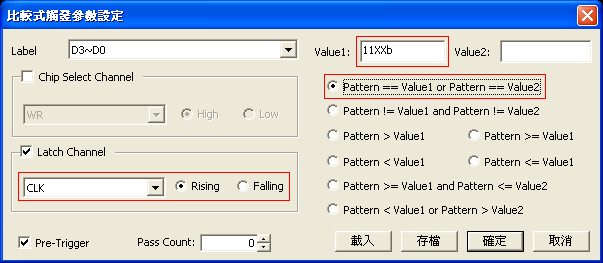

　　SD 的 CLK Channel 拿来当作 Latch Channel 使用，并选择「Rising」。如此一来，不管 D1、D0 的状态为何，只要 D3、D2 同时为 High 而且是 Rising 就会触发成功，如 图 10。
