目的

　　提供逻辑分析仪在Microwire总线除错与分析之快速应用方案。

方法

　　硬件连接

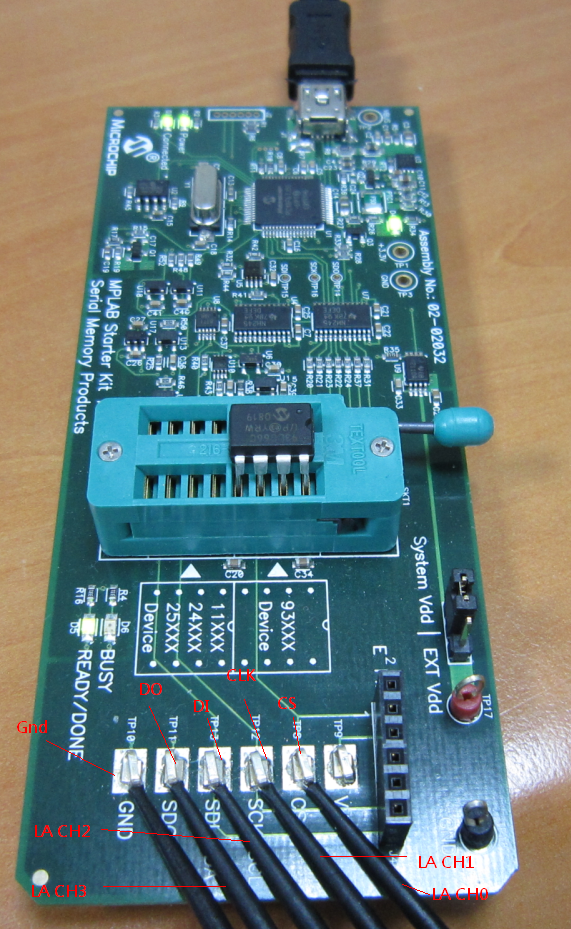

　　连接逻辑分析仪的通道0、通道1、通道2和通道3至支援Microwire的Serial EEPROM的CS

　　(Chip Select), CLK(Clock), DI(Data In), DO(Data Out)脚位及两边的接地脚，如图1, 该实验板为Microchip DV243003，EEPROM为93XX66C系列。

硬件设定

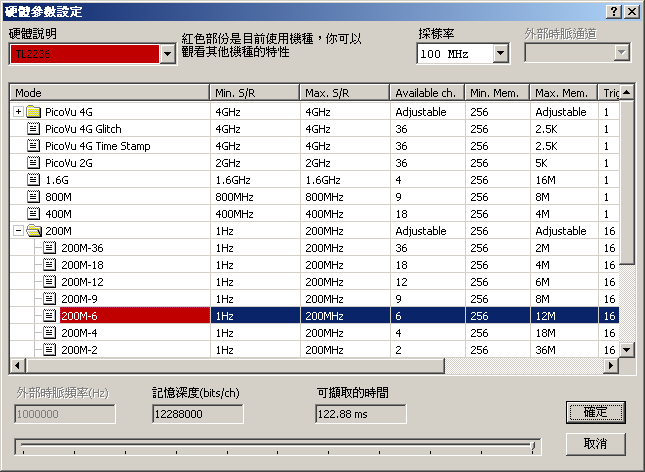

　　设定采样率

　　原则上采样率为待测物频率的4~6倍左右最合适;但是采样率越高可以看到越细致的讯号

　　波形。该讯号实际量测的传输率约为3MHz。本例使用100MHz的采样率，如图2。

图2

设定触发准位

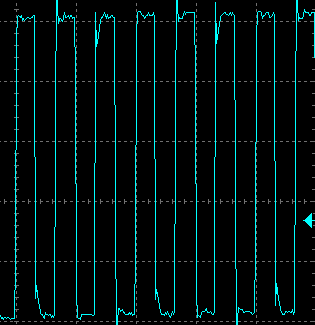

　　在设定触发准位之前，建议可使用示波器来观察Microwire的讯号波形，来确定触发准位电压值。

图3

图4

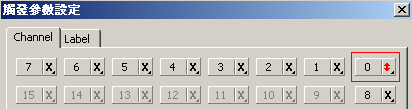

设定触发参数

　　可以根据需求来设定，本例以CH-00通道(Microwire CS讯号)变化缘为触发，如图5。

图5

软件设定

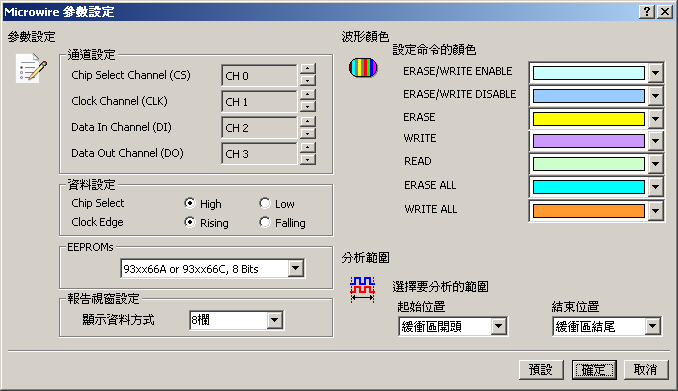

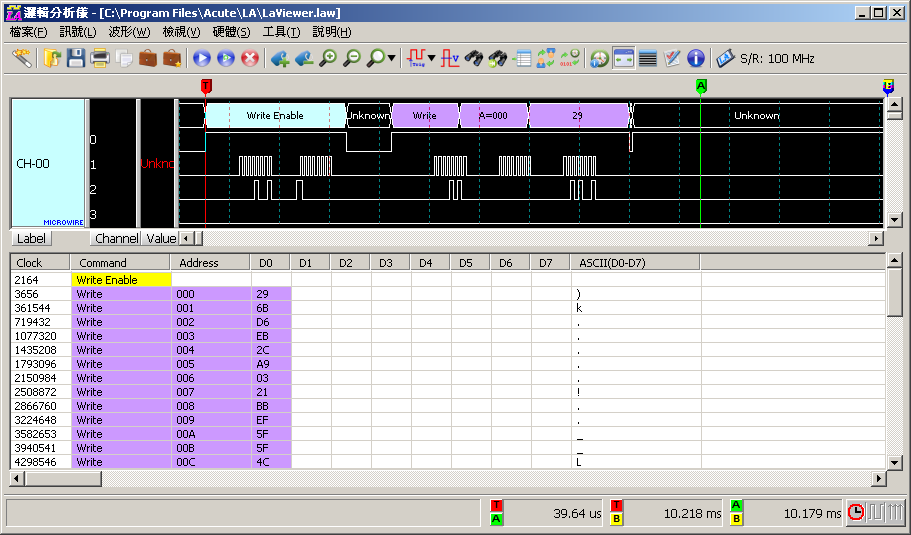

　　硬件设定完毕之后，进行下列软件设定步骤，如图6，再让逻辑分析仪采集 Microwire讯号，

　　并用总线分析软件来做分析，如图7。

　　通道设定：CS为CH 0、CLK 为 CH 1、DI 为 CH 2, DO 为 CH 3。

　　资料设定：该例为8bits资料宽度，CS为High，上升缘时脉去撷取资料。

　　报告设定：显示资料方式为预设的8栏。

　　选择要分析的范围：预设的整个缓冲区。

　　波形颜色：最后设定Microwire栏位颜色，按下确定，即分析Microwire的讯号。

图6

图7

Microwire通讯协定

　　随着各种微控制器在嵌入式系统中的应用，非挥发性储存装置的需求也就日益增加。由于具有

　　Pin脚尺寸小、储存单位弹性大、I/O脚数量少及低耗电和低成本等优点，EEPROMs便成为受欢

　　迎的非挥发性储存装置之一。

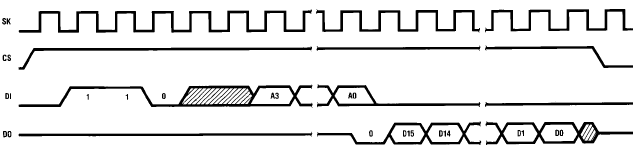

　　Microwire总线通讯协定和4线SPI极为相似，主要由CS(Chip Select)、CLK(Clock)、DI(Data In) 和

　　DO(Data Out)构成，图8为Microwire讯号。

图8

指令集

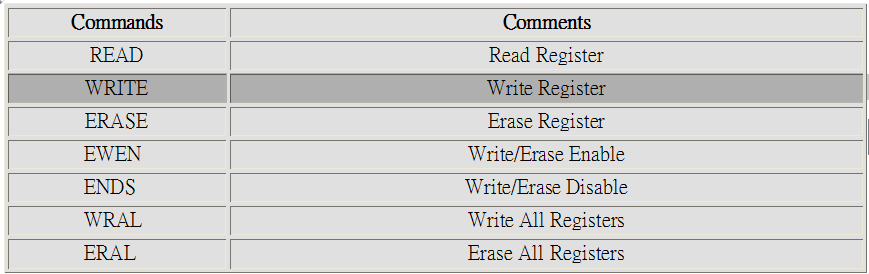

　　EEPROMs的指令如下: READ、WRITE、ERASE、EWEN、ENDS、WRAL和ERAL，表1为

　　各个指令的功能说明，表2~表6分别为93XX46A/B/C、93XX56A/B/C、93XX66A/B/C、

　　93XX76A/B/C和93XX86A/B/C的指令集，节录自Microchip EEPROM规格。

　　表1

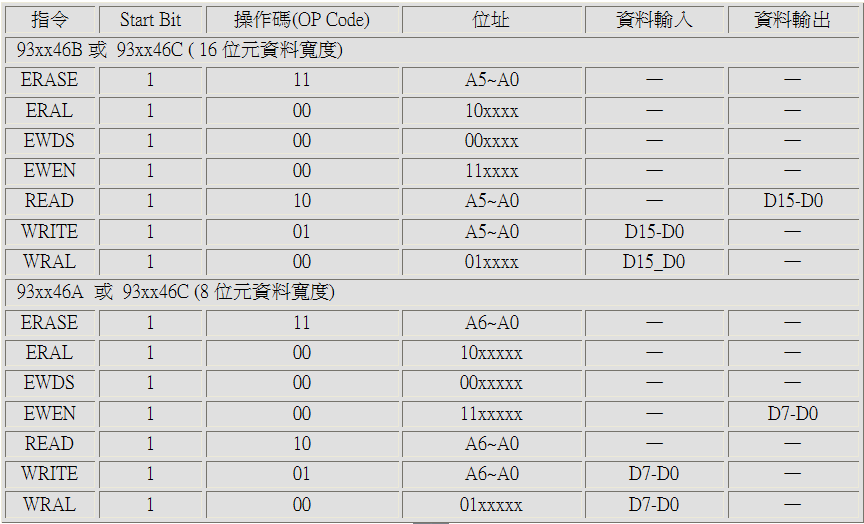

　　表2

　　表3

　　表4

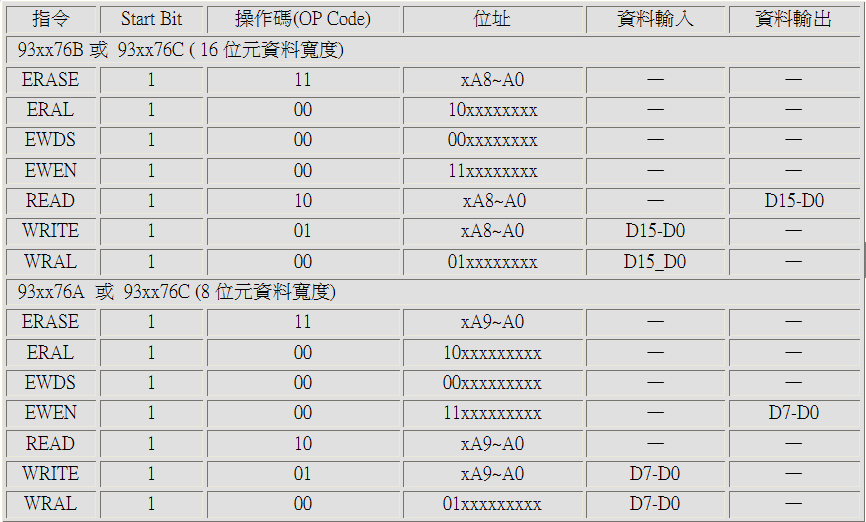

　　表5　　

　　表6
