目的

　　提供逻辑分析仪在SMBus总线除错与分析之快速应用方案。

方法

　　硬件连接

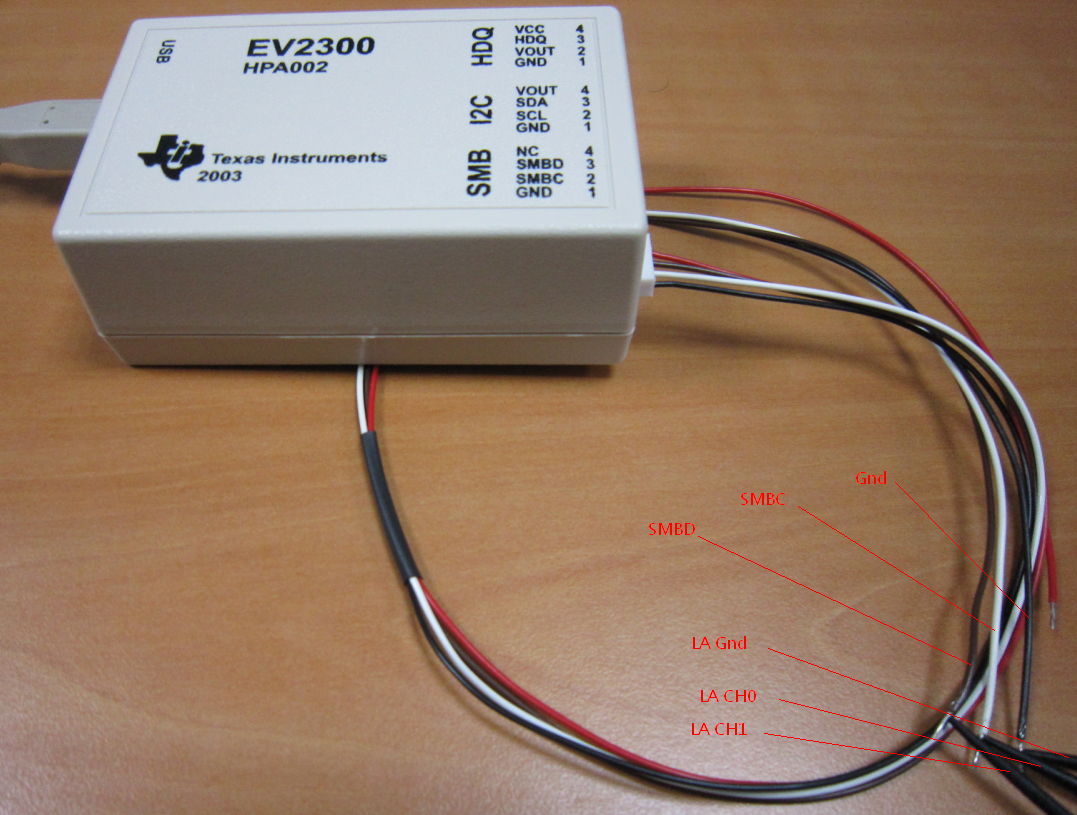

　　连接逻辑分析仪的通道0、通道1至Texas Instruments的EV2300的SMBC, SMBD脚位及两边的

　　接地脚，该TI的模块主要是用来检测笔记型计算机电池容量的状态，不过本例未使用笔记型电

　　脑电池来作为待测物，如图1。

图1

硬件设定

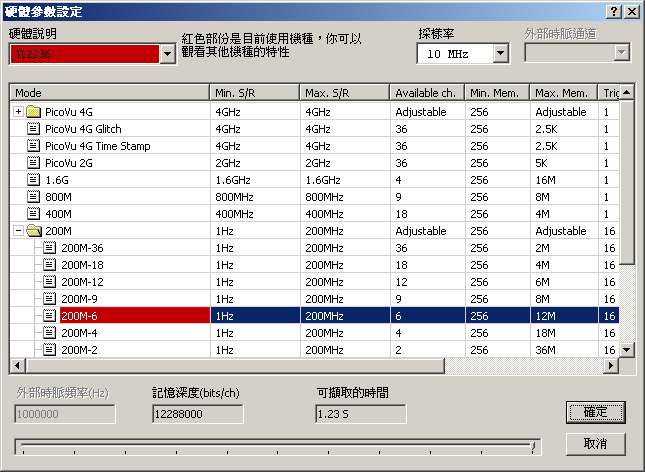

　　设定采样率

　　原则上采样率为待测物频率的4~6倍左右最合适;但是采样率越高可以看到越细致的讯号

　　波形。该讯号实际量测的传输率约为65KHz。本例使用10MHz的采样率，如图2。

图2

设定触发准位

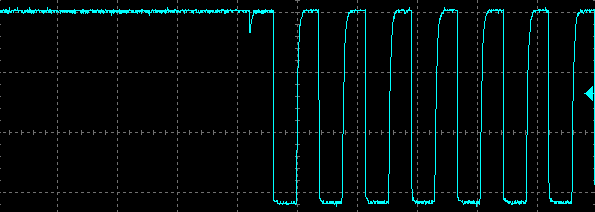

　　在设定触发准位之前，建议可使用示波器来观察SMBus的讯号波形，来确定触发准位电压值。

图3

图4

　　SMBus讯号的电压最大值及最小值分别为3.07V和-253.36mV左右，所以逻辑分析仪的逻辑准位使用预设的1.6V TTL准位即可，如图3和图4。

设定触发参数

　　可以根据需求来设定，本例以CH-00通道(SMBus SMBC讯号)变化缘为触发，如图5。

图5

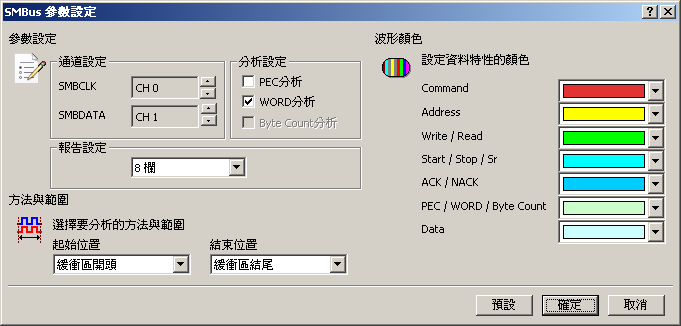

软件设定

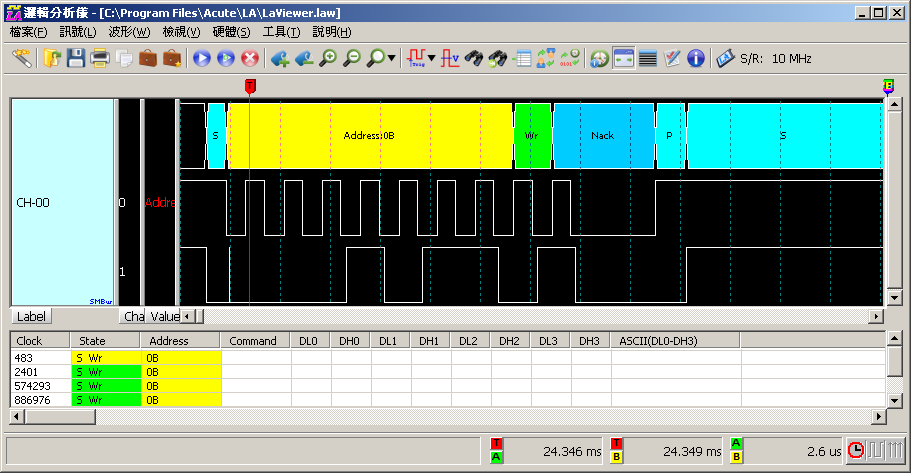

　　硬件设定完毕之后，进行下列软件设定步骤，如图6，再让逻辑分析仪采集 SMBus讯号，

　　并用总线分析软件来做分析，如图7。

　　通道设定：SMBCLK (SMBC)为CH 0，SMBDATA (SMBD)为CH 1。

　　分析设定：该例为Write SMBus Word资料，所以勾选WPRD分析。

　　报告设定：显示资料方式为预设的8栏。

　　选择要分析的范围：预设的整个缓冲区。

　　波形颜色：最后设定SMBus栏位颜色，按下确定，即分析SMBus的讯号。

图6

图7

SMBus通讯协定

　　SMBus源自于I2C，由Clock和Data两条讯号线组成。SMBus由Intel于1995年所定义，并遵守

　　Philips I2C协定的指令。其时钟频率范围在10KHz~100KHz，主要应用于笔记型计算机电池管理和

　　EEPROM传输等。

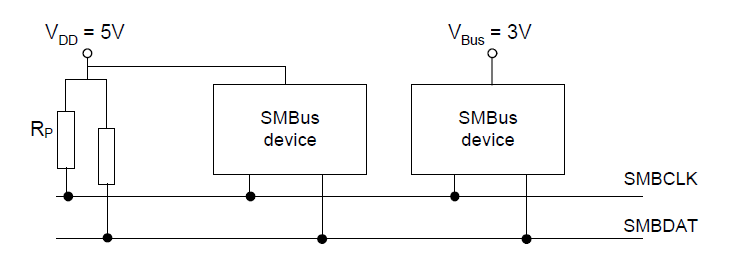

　　SMBus总线协定为多装置架构，可以连接多个主机或从机，图8为基本的架构图。

图8

资料格式

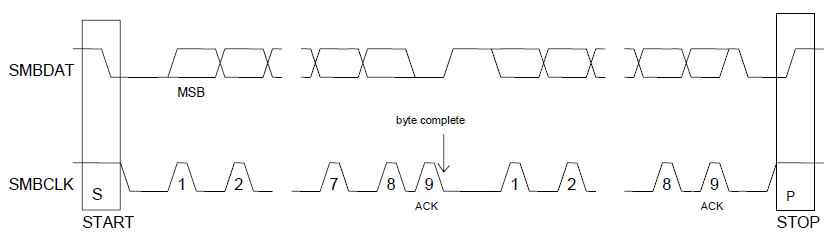

　　SMBus总线资料传送格式和I2C相同，都是由MSB->LSB，且传送的每个Byte都会带着一个回

　　应位元(Acknowledge bit)，参考图9。

图9

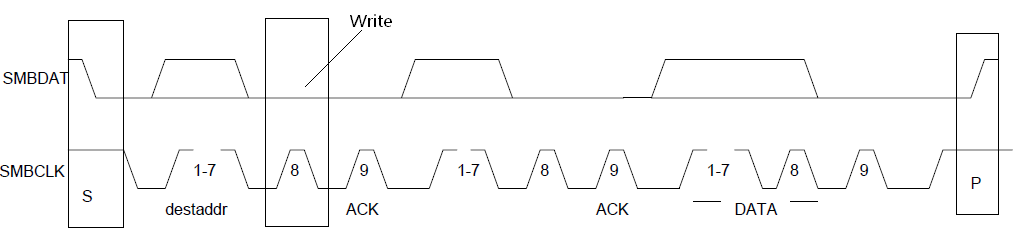

　　SMBus总线讯号是由START(S)开始，然后主机会传送7位元的从机位址，紧接着一个读写位

　　元;0代表写入，1代表读取，传输结束时由主机发出STOP(P)，如图10。

图10

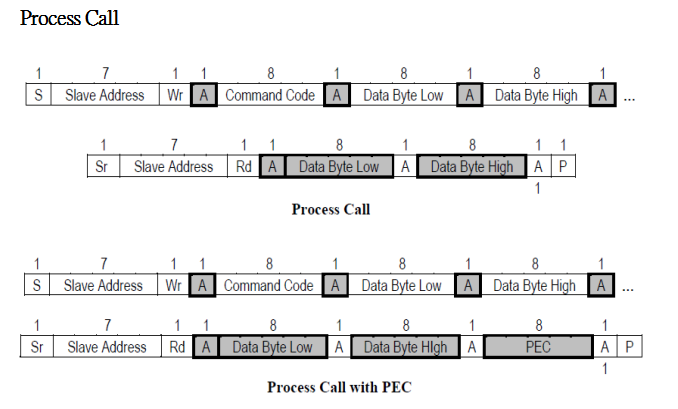

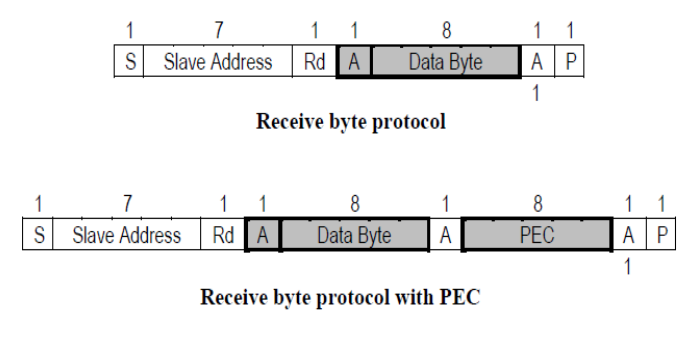

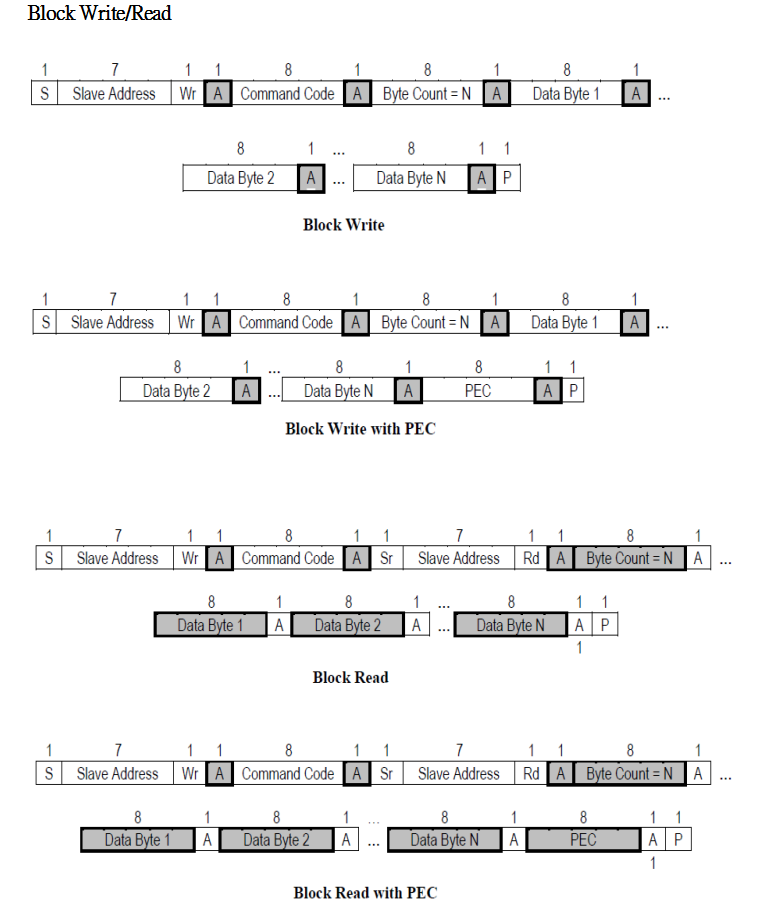

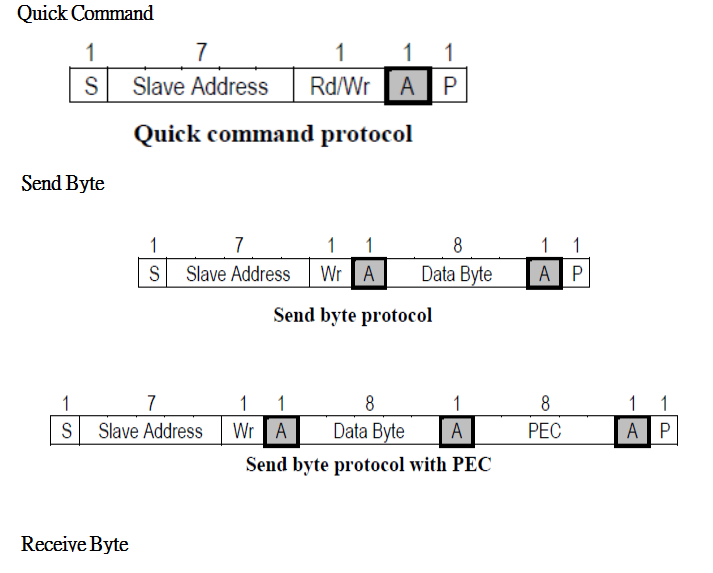

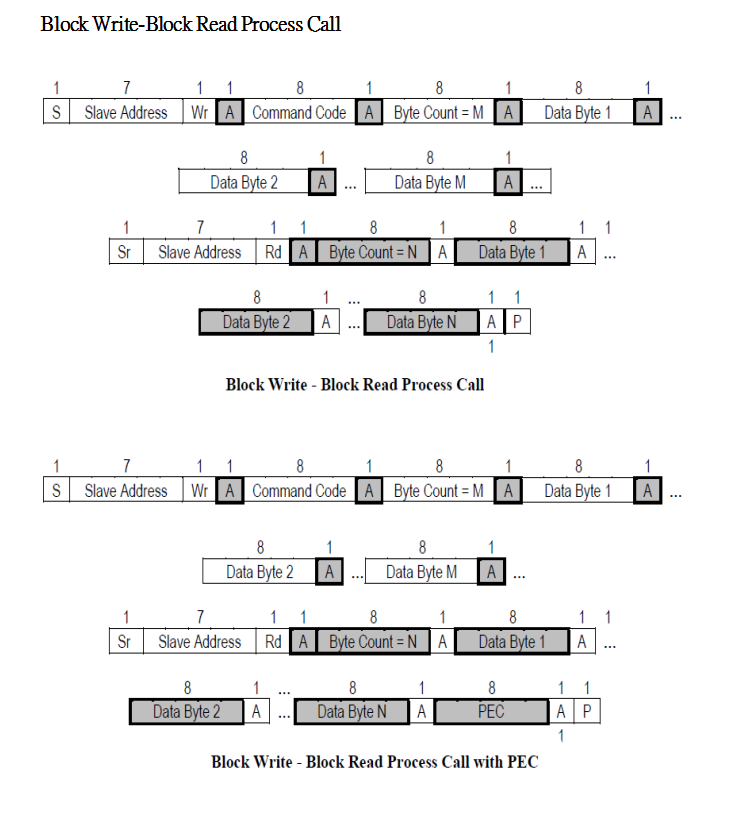

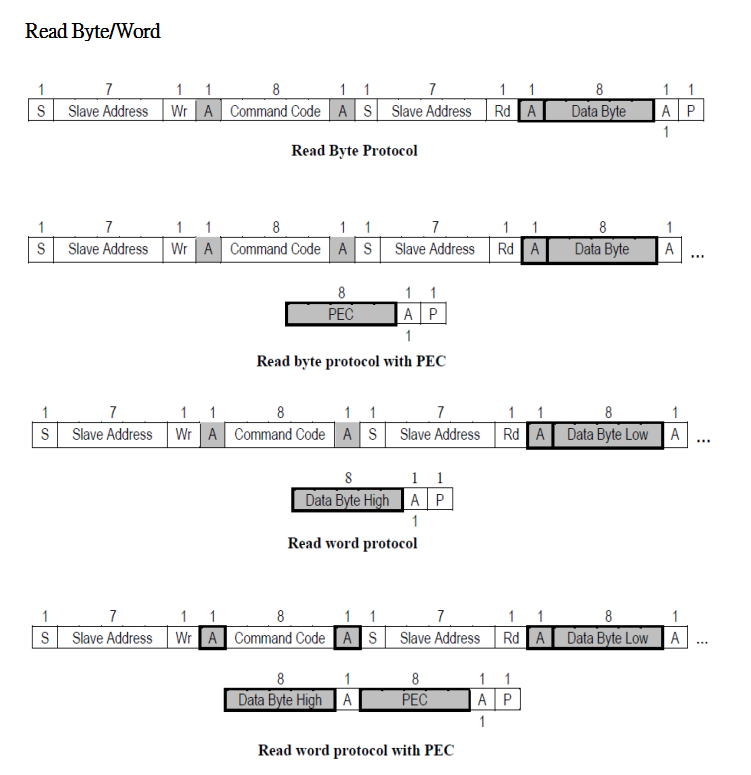

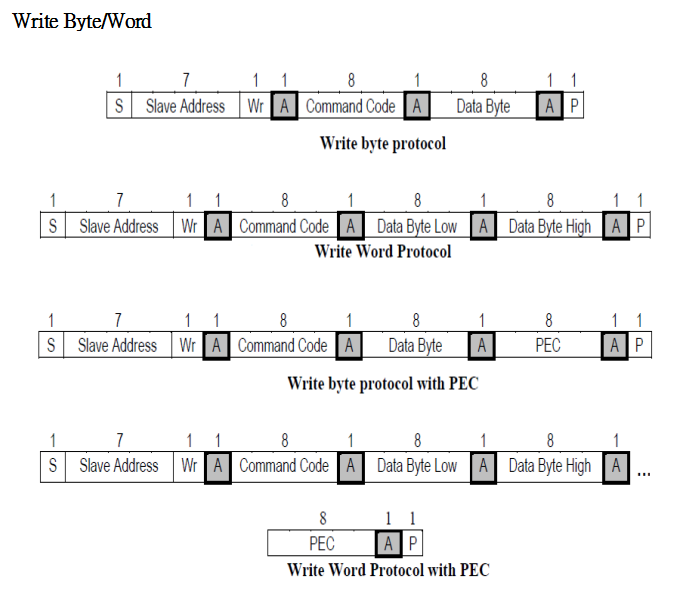

封包种类

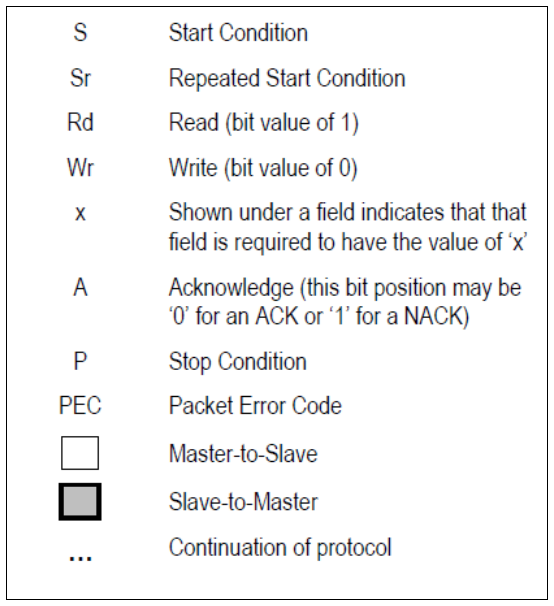

　　表1为名词解释，之后封包种类中的名词请参考该表。
