一、何为USB Type-C?

　　大家都对USB( UniversalSerialBus，通用串行总线)耳熟能详，USB从1996年的出现，到2.0版本，3.0版本，3.1版本的出现，历经几代。

　　USB Type-C即为USB3.1标准的全新设计接口样式，是USB3.1标准的三种接口样式之一。

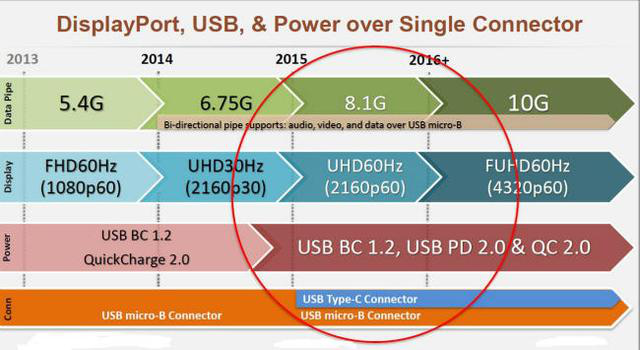

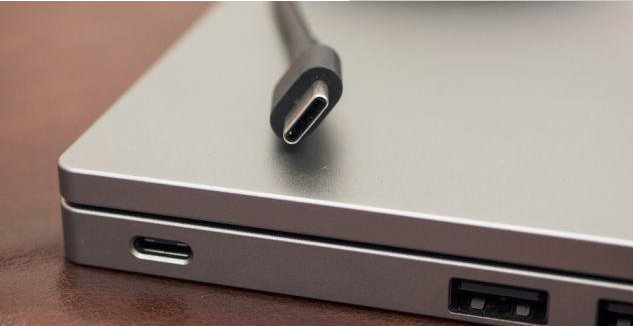

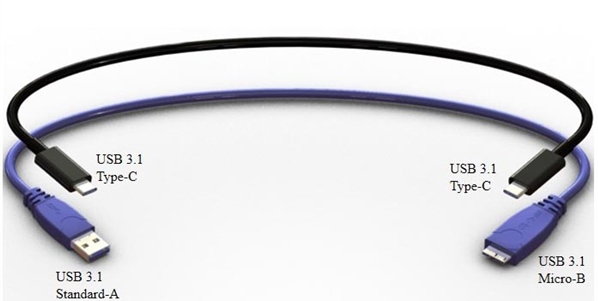

　　USB3.1具有的3种接口类型：1. Standard-A 2. Micro-B 3. Type-C，USB Type-C可以视为目前接口标准中最先进的一种，而且因为Type-C的出现，可能会横扫一切杂牌接口，带来接口的大一统。那么Type-C到底有什么实力可以这么豪言壮语?我们可以来看下苹果最新Macbook已经配备了USB Type-C接口。这个USB Type-C可以当做电源接口，无需携带笨重的电源适配器。可以当做HDIM、VGA显示接口。可以当做USB通用接口，连接存储设备，打印机等外设。所以预计不久的将来，电脑、平板、手机上的接口都会是这样子。

　　接下来我们再来看看USB Type-C的具体优势在那些方面：

　　1. 可承受1万次反复插拔;

　　2. 支持从正反两面均可插入的“正反插”功能;

　　3. 纤薄设计;

　　4. 最大数据传输速度达到10Gbit/秒

　　5. Type-C连接器设计标准规格最大可通过5A电流，同时还支持超出现有USB供电能力的“USB PD”，可以提供最大100W 的电力。

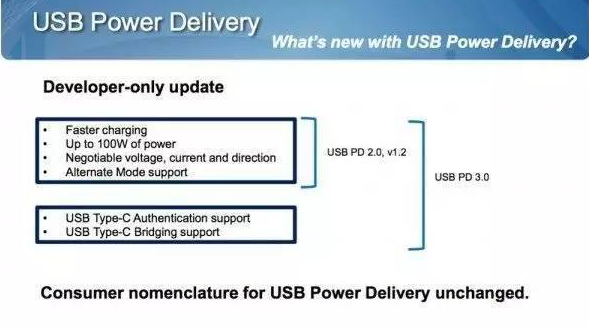

　　我们今天主要关注的就是这个超过现有USB供电能力的“USB PD”，USB PD (USB Power Delivery) 最大支持20V电压，5A的电流，100W的电力。对用户来讲意味着更快的充电速度，更短的充电时间，实现“充电5分钟，通话两小时”。

　　目前市场针对Type-C接口中的PD信号总线分析方案非常少，Acute逻辑分析仪较先支持了PD信号总线的测试分析。

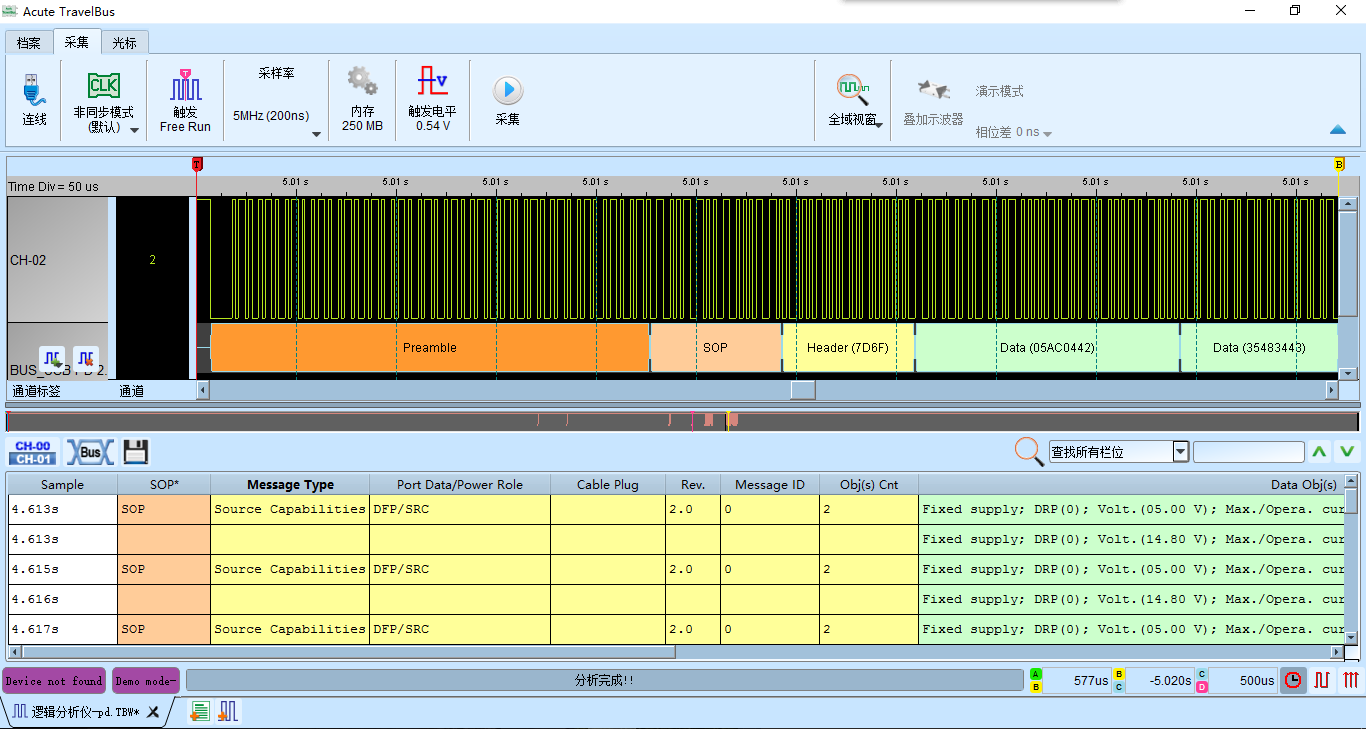

　　1. Acute逻辑分析仪分析Type-C接口的PD信号测量图

　　Acute 逻辑分析仪针对PD信号的测试分为三个部分:

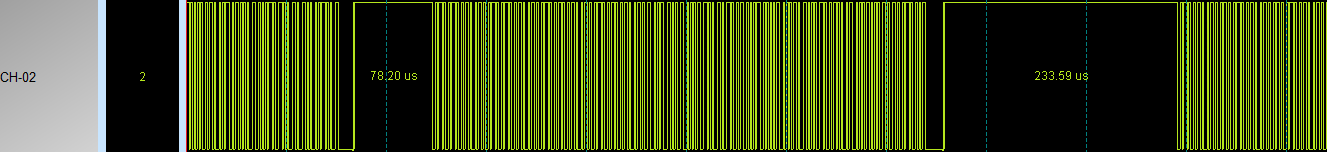

　　1. PD信号的波形

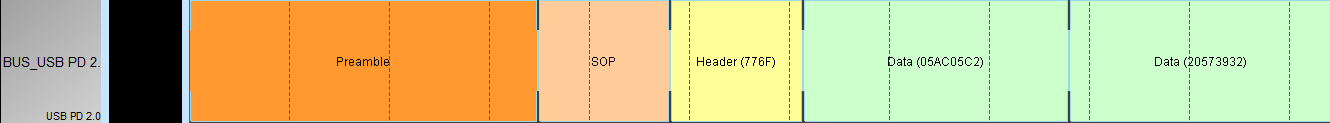

　　波形部分可以观察PD信号的频率及数据位，通过波形来查找到数据出错的原因。

　　2. PD信号的总线数据分析

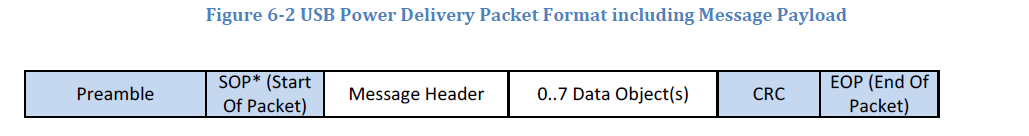

　　总线数据分析部分，Acute逻辑分析仪完整按照PD的协议结构做总线数据的解析

　　3. PD信号的总线数据报告列表分析

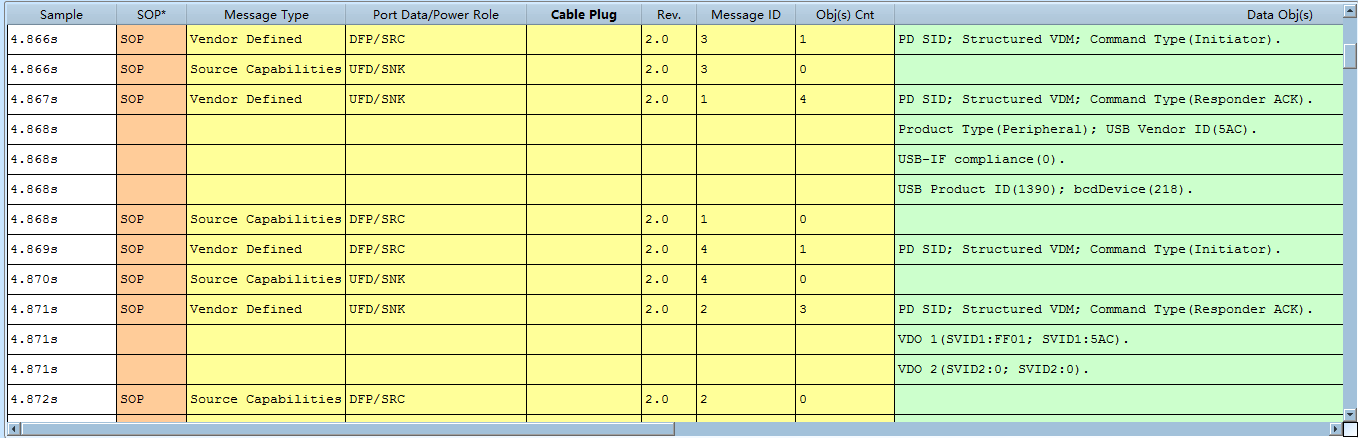

　　总线数据报告列表分析部分，Acute逻辑分析仪进一步的将Message Header和Data object部分做详细解析。

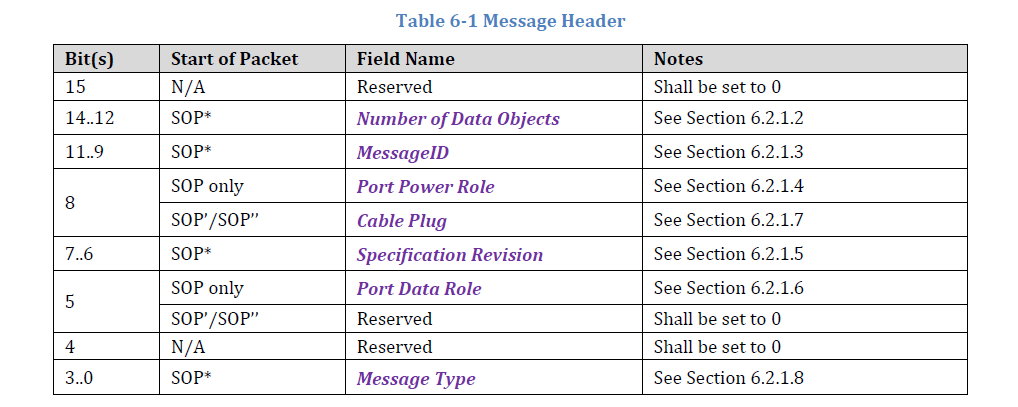

　　3.1. Message Header部分的数据

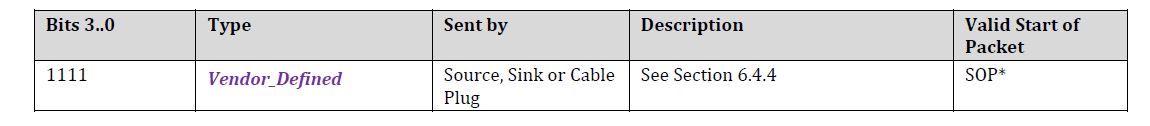

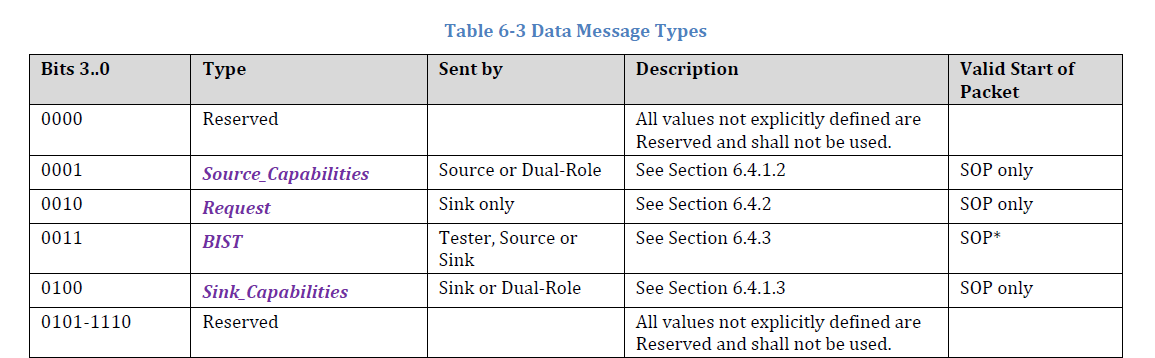

　　3.2. Data部分的数据

　　综上所述，Acute逻辑分析仪将是目前市场上较先提供USB Type-C接口的PD信号测试方案，也将是最低成本的测试方案。
