目的
提供逻辑分析仪在 HDQ 总线除错与分析之快速应用方案。
方法
硬件连接

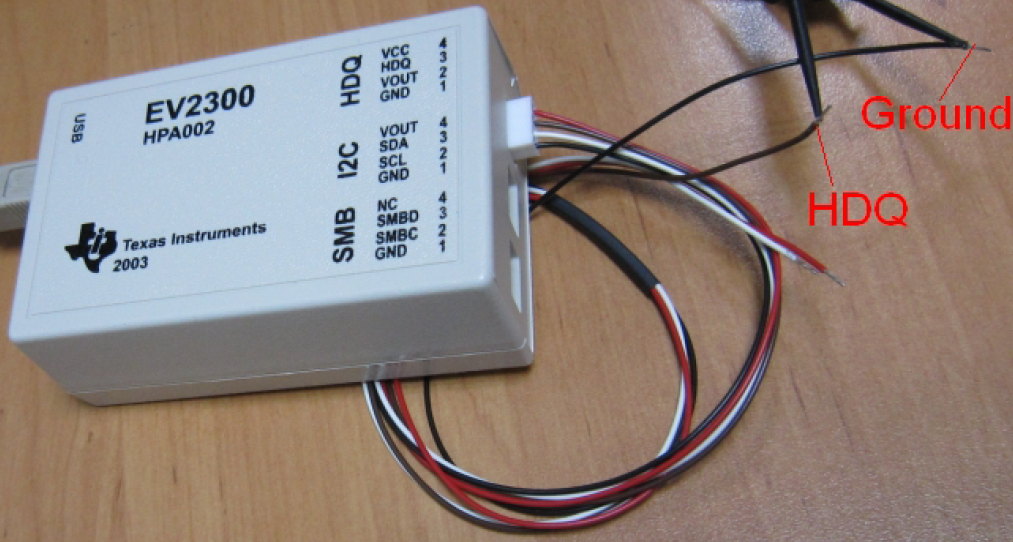

连接逻辑分析仪的通道0至 Texas Instruments 的开发工具 EV2300 上面的 HDQ 脚位，并接好
地线。该TI的模块主要是用来检测笔记型计算机电池容量的状态，不过本例，未使用笔记型计算机
电池做为待测物，如图1。
图 1
硬件设定

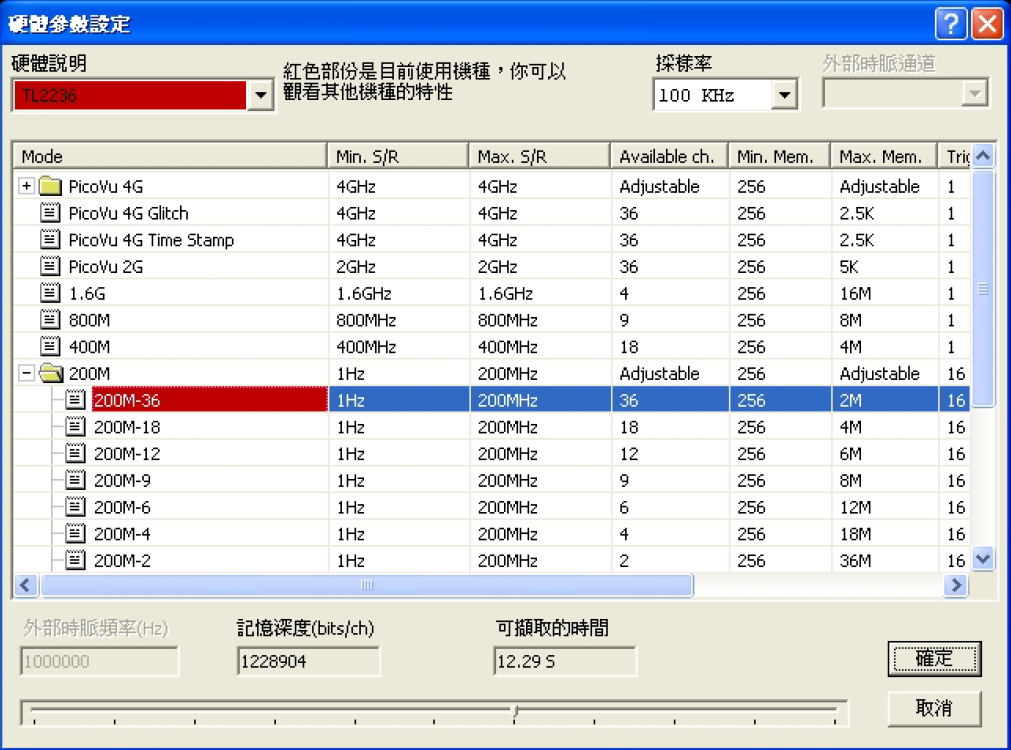

设定取样率
原则上取样率为待测物频率的4-6 倍左右最合适;但是取样率越高可以看到越细致的讯号
波形。HDQ 的传输率为16KHz 或142KHz 左右。本例使用100KHz 的取样率，如图2。
图 2
设定触发准位
在设定触发准位之前，建议可使用示波器来观察 HDQ 的讯号波形，来确定触发准位电
压值。
图 3
图 4

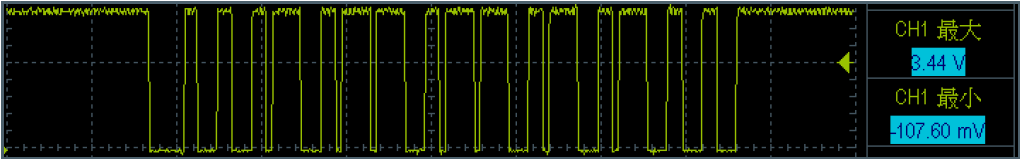

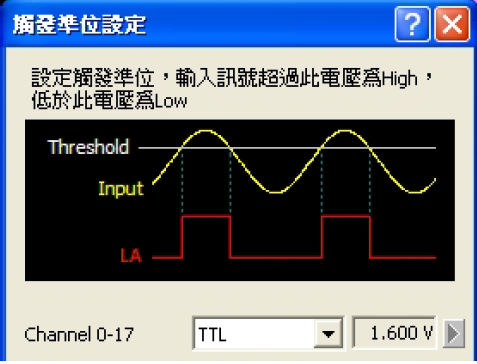

HDQ 讯号的电压最大值及最小值分别为3.44V和-107.60mV左右，所以逻辑分析仪的逻辑准位使用预设的1.6V TTL 準位即可，如图3 和图4。
设定触发参数

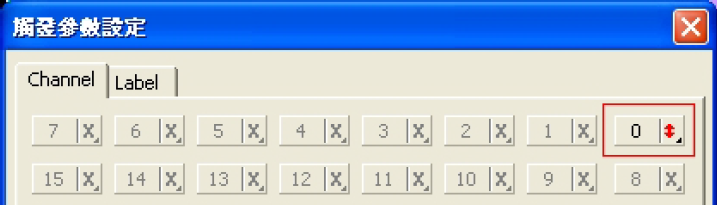

可以根据需求来设定，本例以CH-00 通道( HDQ 讯号)变化缘为触发，如图5。
图 5
软件设定

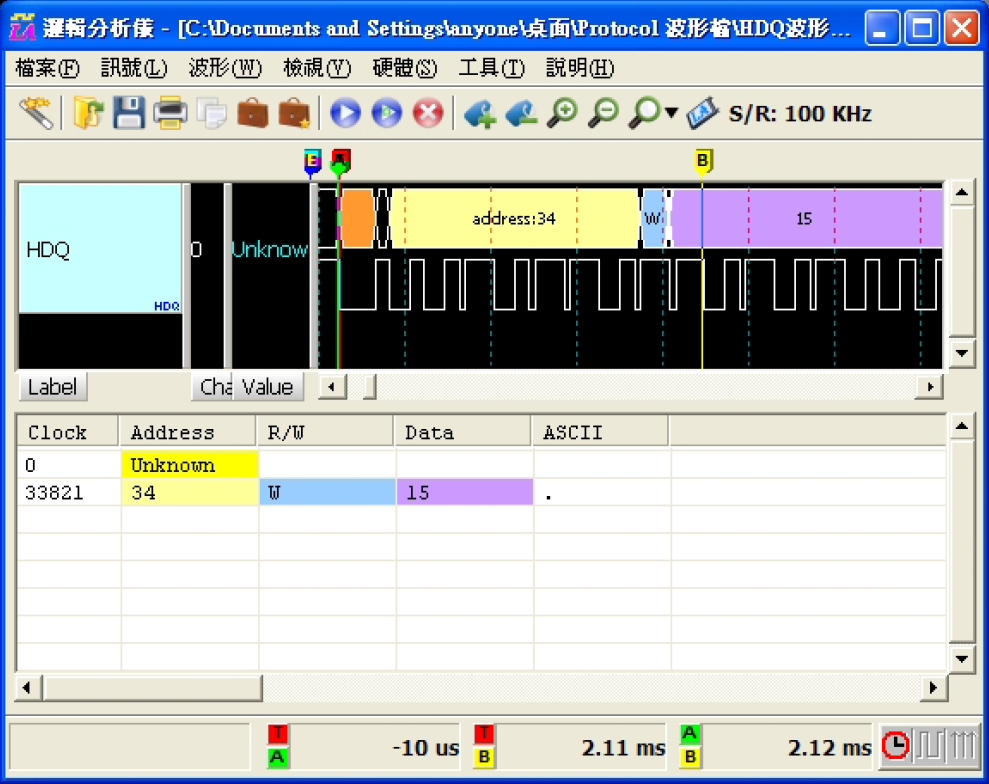

硬件设定完毕之后，进行下列软件设定步骤，如图6，再让逻辑分析仪撷取 HDQ 讯号，并用汇
流排分析软件来做分析，如图7。

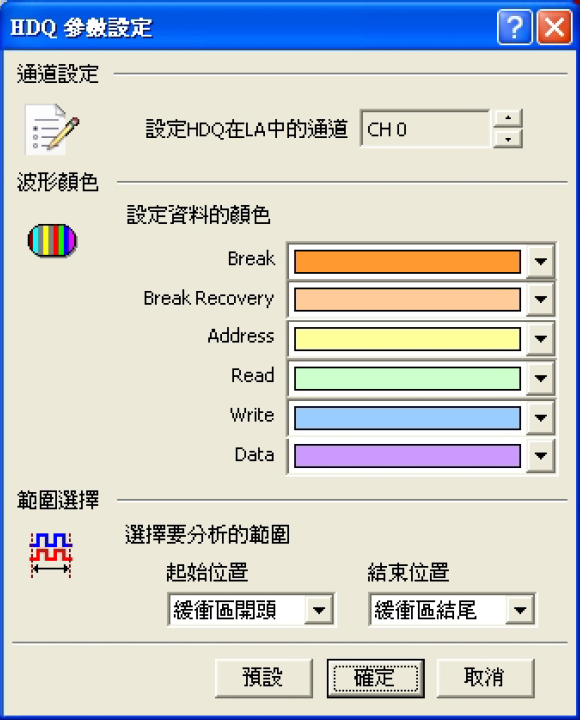

通道设定：HDQ 为CH 0。
波形颜色：设定 HDQ 栏位颜色。
选择要分析的范围：预设的整个缓冲区，按下确定，即分析 HDQ 的讯号。
图 6
图 7
HDQ 通讯协定
HDQ 统是用单一讯号线连接主机( Host )和设备( Slave )，但可像 I2C，SPI 一样，同时传输时钟
( clock )和资料( data )，而且资料传输是双向的，主机通常为一个电池监控IC。HDQ 使用较低的
资料传输速率，最大的传输速率大约 5Kbits/s。讯号线在闲置的状态为高电位，当要传送资料时，
固定由主机发出讯号。
Protocol 的传送是由 Command Block 和 Data Block 所组成。Command 必定由 Host 送出，包含
7-bit Address 和 1-bit Read/Write;Data Block 一般只有 8-bit Data，某些IC 有支援到16-bit Data。

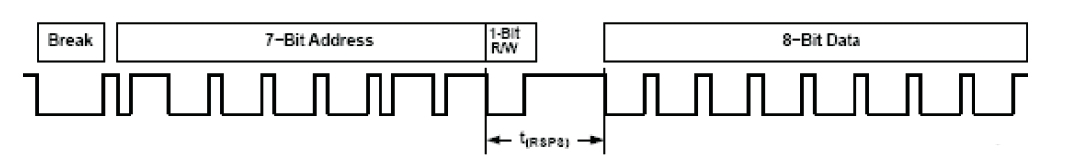

如图8。
图 8
Break
由 Host 发出，将资料线拉到低电位，维持至少 (B) t 的时间，如图8。
Break Recovery

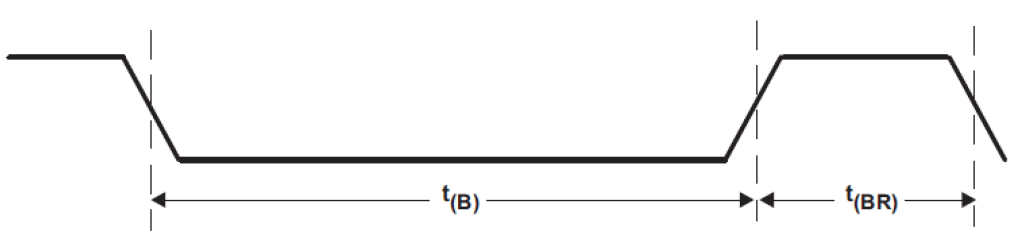

当 Host 发出 Break 之后，必须等待 (BR) t 的时间，如图9。后面就紧接着资料的传递。
图 9
Host Transmitted HDQ Bit
分为 Write-One 和 Write-Zero。

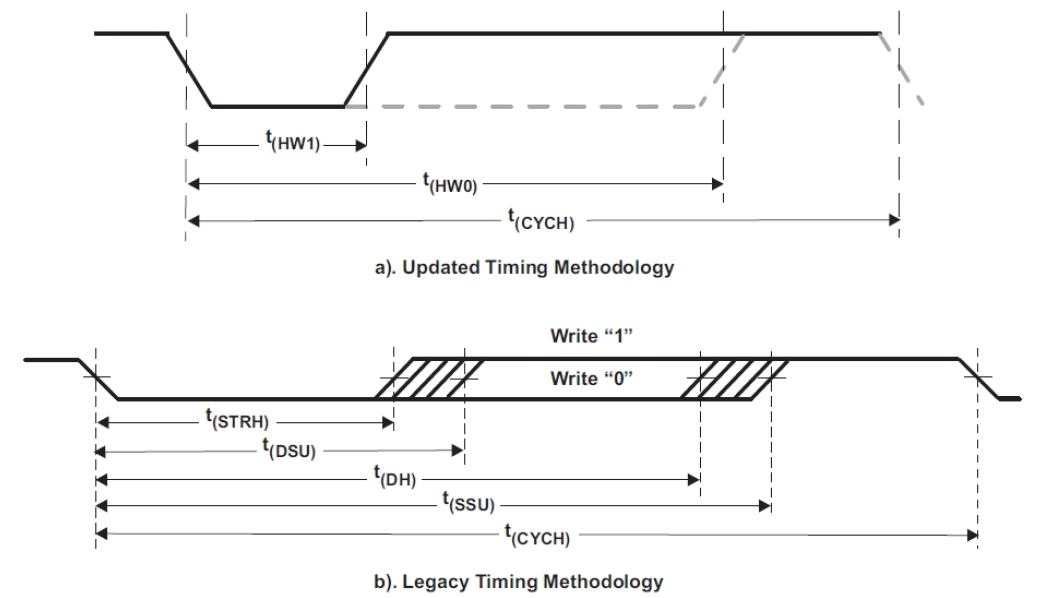

Host 将讯号线拉至低电位，并且在 (HW1) t 的最大时间之内释放，使讯号在线升为高电位，
此为 Write-One，如图10 a)。
Host 将讯号线拉至低电位，并且在 (HW 0) t 的最大时间之内释放，使讯号在线升为高电位，
此为 Write-Zero，如图10。
(HW1) t 的范围应在 (STRH ) t 和 (DSU ) t 之间; (HW 0) t 的范围则应在 (DH ) t 和 (SSU ) t 之间。如图10 b)。
图 10
Slave Transmitted HDQ Data Bit
Slave 传送的资料称为Read Data。与Write Data 的差别，只在于资料由不同的地方发送。

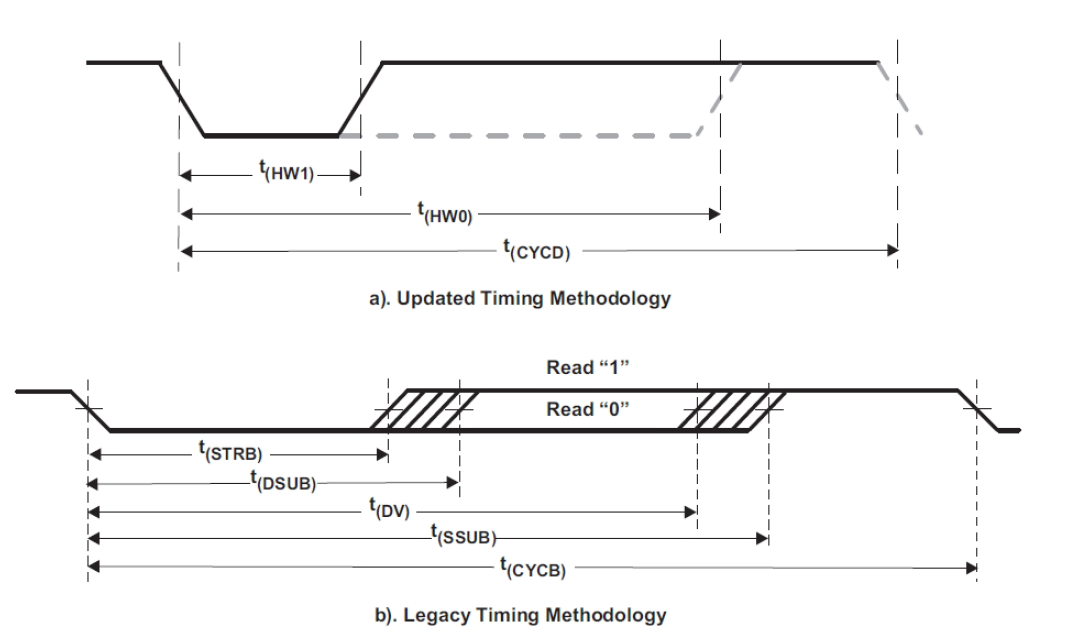

(HW1) t 的范围应在 (STRB) t 和 (DSUB) t 之间; (HW 0) t 的范围应在 (DV ) t 和 (SSUB) t 之间。如图11。
图 11
