Q: 我是开发平板计算机的工程师，遇到 SD card 相关的问题，使用者用相机拍照之后，将存有照片之 SD card 拿到平板计算机上读取时，传到一半发生读不到卡的现象. 之后插拔数次皆无效，插到别台同款的平板计算机也无效. 直到插到笔电才可以读到再插回平板就正常了，怀疑是平板的 SD 协议与该 SD card 有兼容性问题.

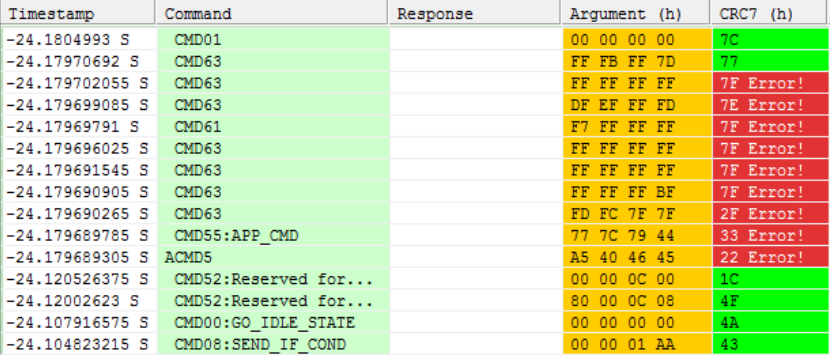

　　A: 此问题使用 Acute TL2236B+ 把讯号抓进来以波形查看，首先我们先用 SD。硬件触发功能，看看有没有发生CMD CRC Error.

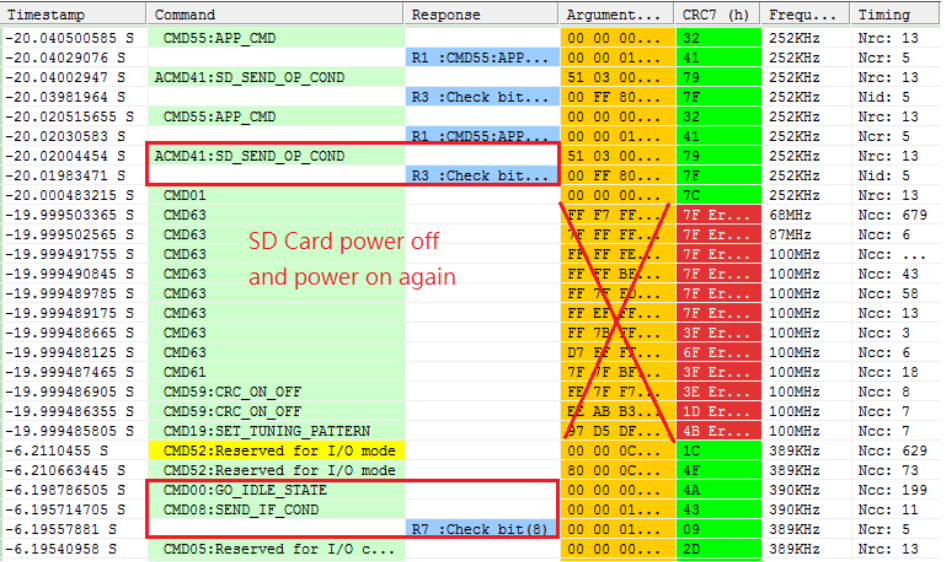

　　实际有触发到 CMD CRC Error, 经检视波形, 该处为 SD Card 被断电又上电之后产生的噪声.

     循着 CRC Error我们看到Host不断送出ACMD 41(SD_SEND_OP_COND)来询问卡片的电压支援信息但是看到Response回应回来的值(R3)显示如下:

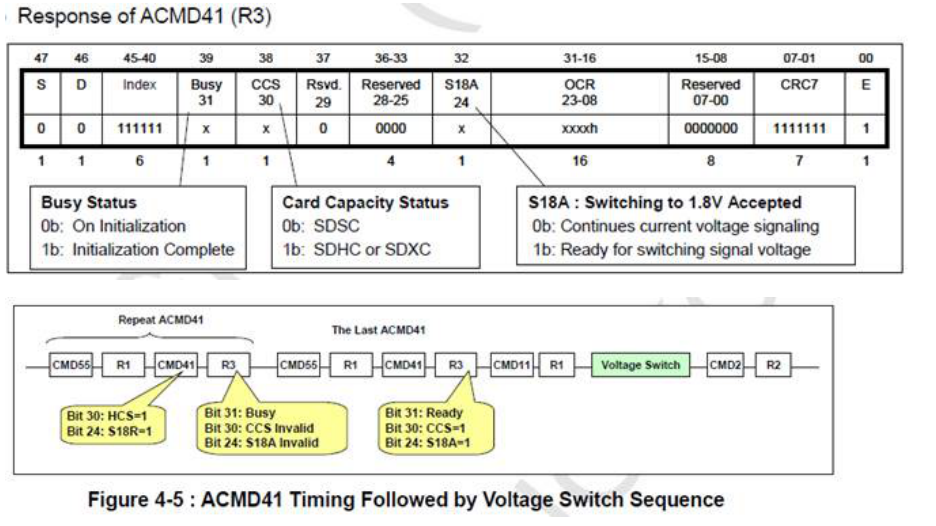

　　其中根据SD规格书中的记载

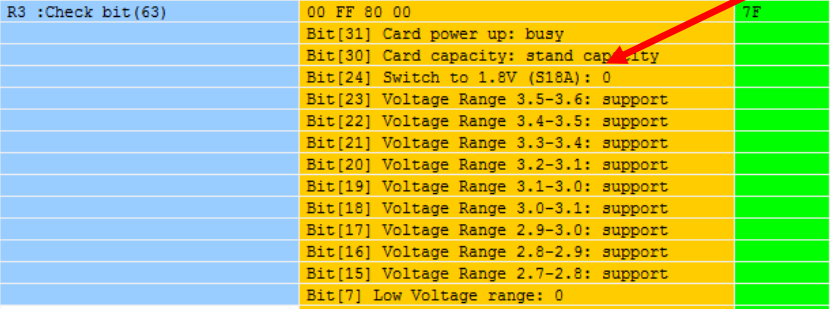

　　可以看到Response回来都显示Bit 31为On Initialization (Busy 红色箭头处)

　　且 Host 每隔 20ms 重送一次 ACMD41. 重复约 98 次，时间约 1.96秒.

　　此时，Host 会将 SD card断电重新上电从头来过.

　　从上述分析结果来看，整体而言SD的协议上来说看起来没有问题. 但根据上述的量测情形，这片 SD card 应该是需要更长的 Initialize 时间，建议可以调整 Host 对 SD card 等候的时间，不要过早 Timeout 即可排除问题.
