客户是做智能电表中的，产品中处理芯片是MCU，涉及到MCU的SPI接口通信数据测试。

　　Acute 逻辑分析仪在智能电表产品测试中体现出来的技术优势：

　　1. 逻辑分析仪的采样率, Acute 逻辑分析仪有完善的低、中、高系列，可以灵活根据客户的被测信号速率来选择。而他们现有使用的逻辑分析仪的采样率才100MHz。

　　2. 逻辑分析仪的存储，昨天客户测试的是他们MCU 的SPI 接口通信数据，他们SPI 的信号是间隔发包的，而且间隔时间特别长，Acute 的逻辑分析仪是有跳变存储的功能，所以可以采集非常长时间的数据波形。客户现有的逻辑分析仪因为这个长间隔时间而无法采集到全部的数据。

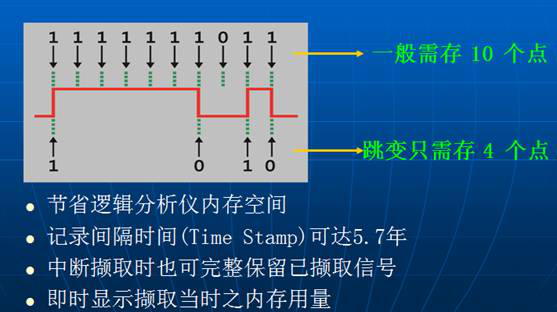

　　下面图示是跳变存储的原理图：

　　实测的波形图，请注意红色圆圈处的采集时间(249 秒)，此采集时间还是在我们内存只用到0.6%的采集时间。

　　3. Acute 逻辑分析仪的数据报告窗口有时间标记的功能，客户软件工程师反馈此功能对定位数据非常有帮助，而他们目前使用的逻辑分析仪是没有此功能的。

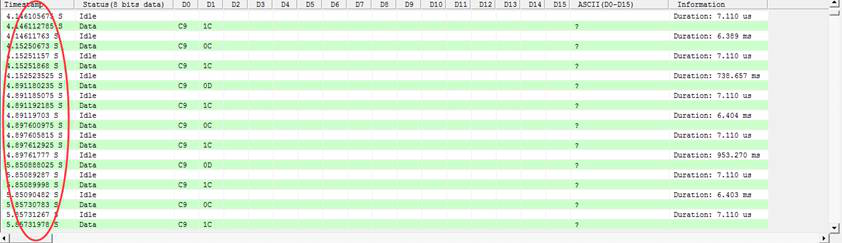

       以下图示红圈处就是我们数据报告窗口中的时间标记功能。

　　4. Acute 的逻辑分析仪可以在一个界面中查看协议数据，信号示波器波形，数字波形，那么我们可以在一个界面就完成协议分析，信号质量测试(phy),数字信号波形时序分析。

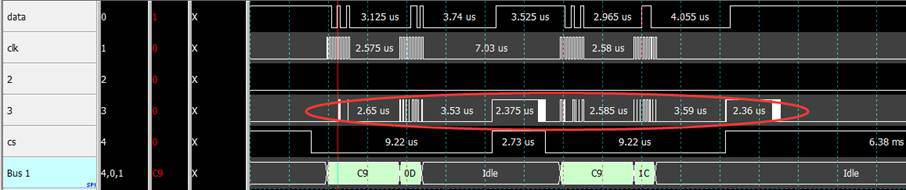

　　下图中的标识为data 和3 的两通道是SPI 的两路数据，一路正常，一路异常，我们当时初步怀疑异常通道是未连接好。

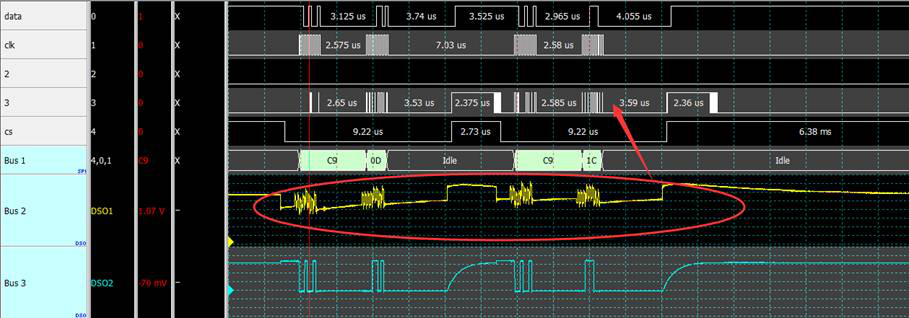

　　接着就用了Acute 逻辑分析仪和示波器的堆叠功能，清楚的看到异常通道的信号问题。

　　5. Acute 逻辑分析仪还有专门针对SPI 的总线协议触发功能，可以精确定位数据，捕获工程师需要看到的数据波形。

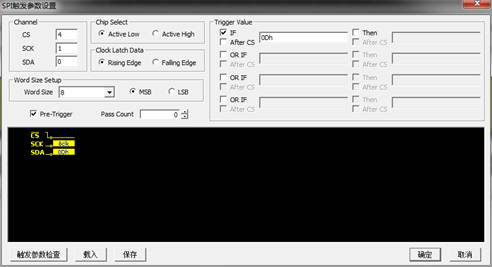

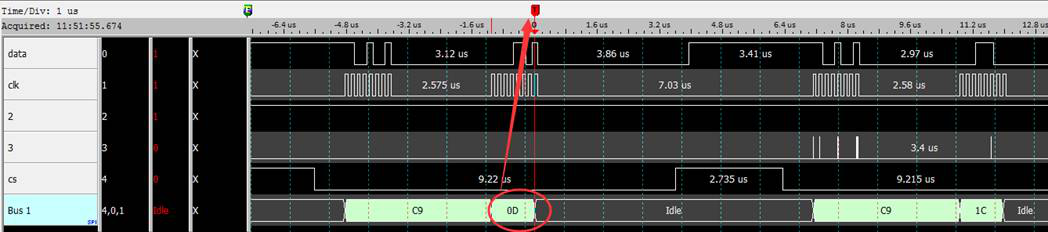

　　下图是我们SPI 协议触发的设置界面，设置0Dh 触发捕获数据，然后精准捕获到满足0Dh数据的波形。

　　以上即为Acute 逻辑分析仪在智能电表客户测试中的优势应用。如有需要，请咨询曾工137 5117 6688。
