手机产业近年来蓬勃发展，开发与除错阶段的测量需求也相对提高。其实，这个产业同时也合并了平板计算机与智能手表。大概就是以LCD Size 来区分产品名称。但里面的功能其实大同小异，就是一个移动设备。因此，整体可归成同一大类的产品。

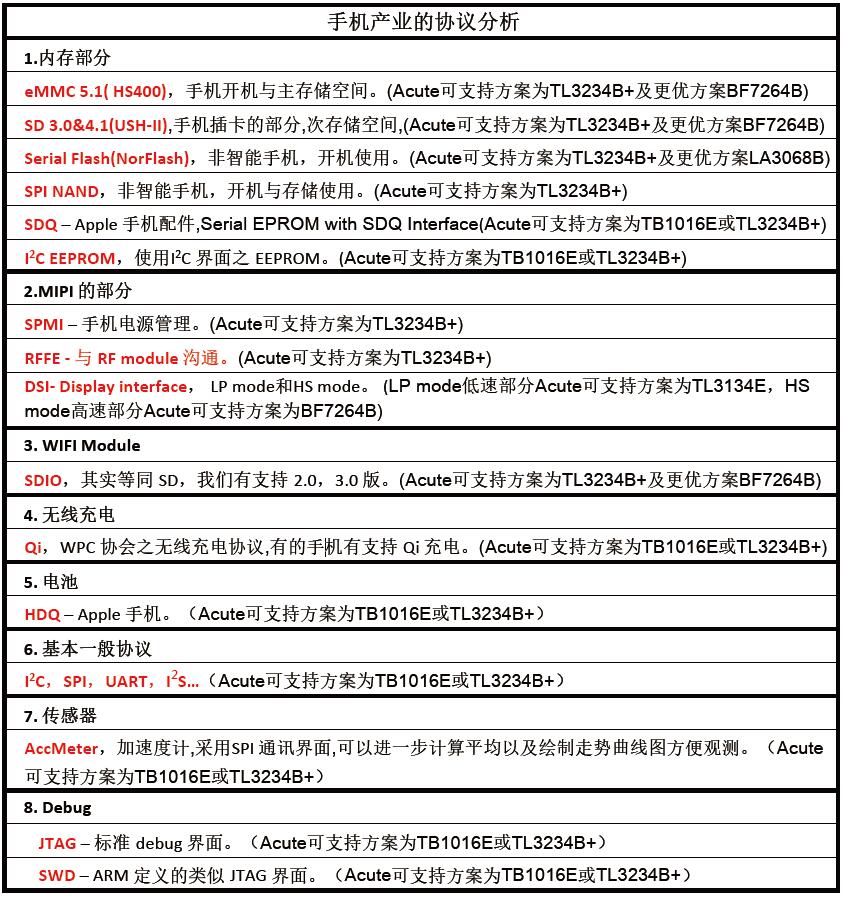

       下列资料，可清楚的了解Acute 产品目前在这个产业对于协议分析支持的程度。

　　若还需要协议触发和协议实时解析功能，则须指明TL3234B+ 或BF7264B 机种，其中TL3234B+ 和BF7264B主要针对存储方面的协议(SD, eMMC, NAND Flash,NorFlash) 有特别设计量测方案。

一、内存部分

　　Acute_eMMC 5.1 测试解决方案

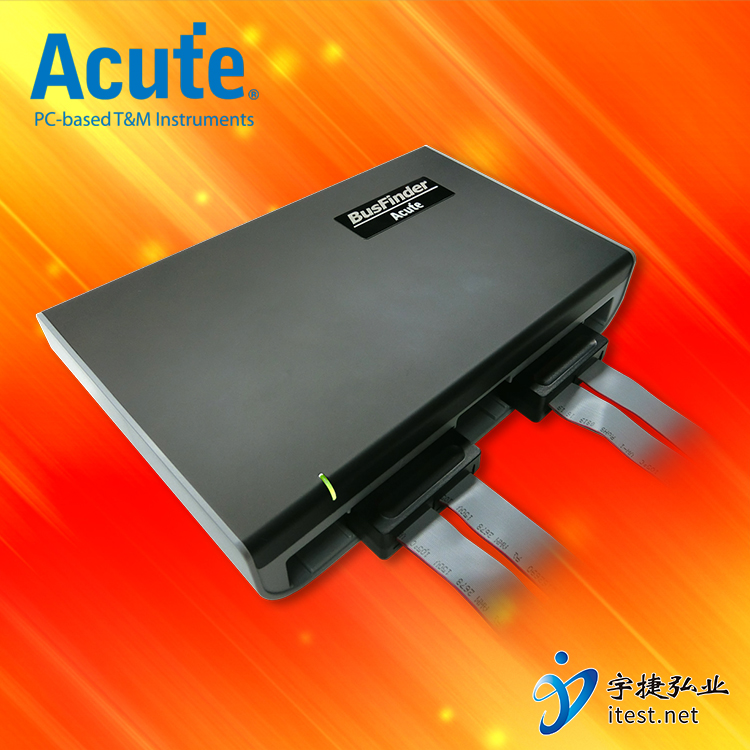

　　BF7264B是集逻辑分析仪与协议分析仪于一体的机器，目前市场上的逻辑分析仪和协议分析仪都是单独的仪器。

　　1、逻辑分析仪部分

　　1.1、BF7264B的逻辑分析仪具有32G的仪器总内存，64通道使用时每通道有500M可用，32通道有1G可用。对于数据分析，内存是至关重要的指标。BF6264B是目前市场上内存最大的逻辑分析仪。

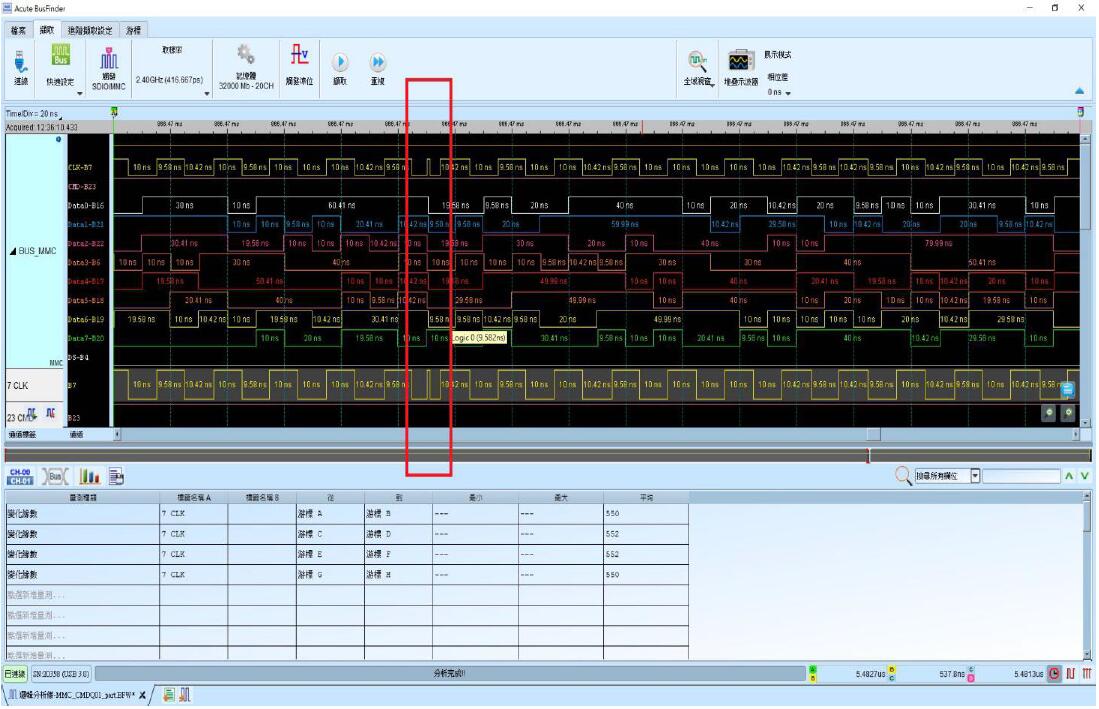

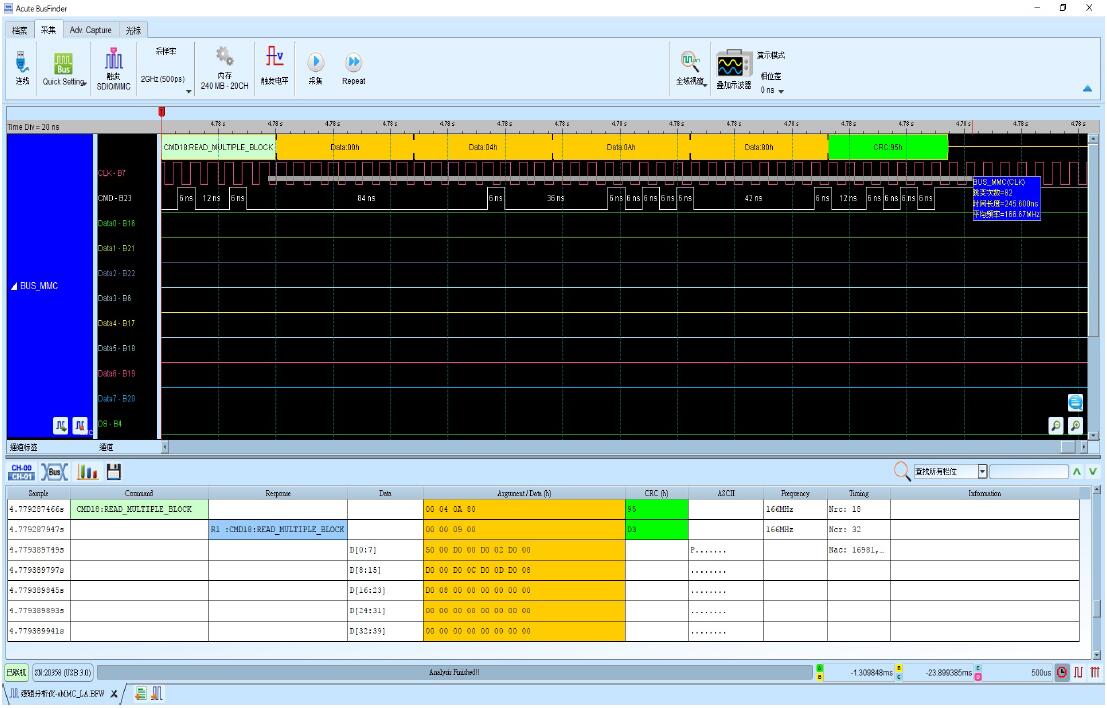

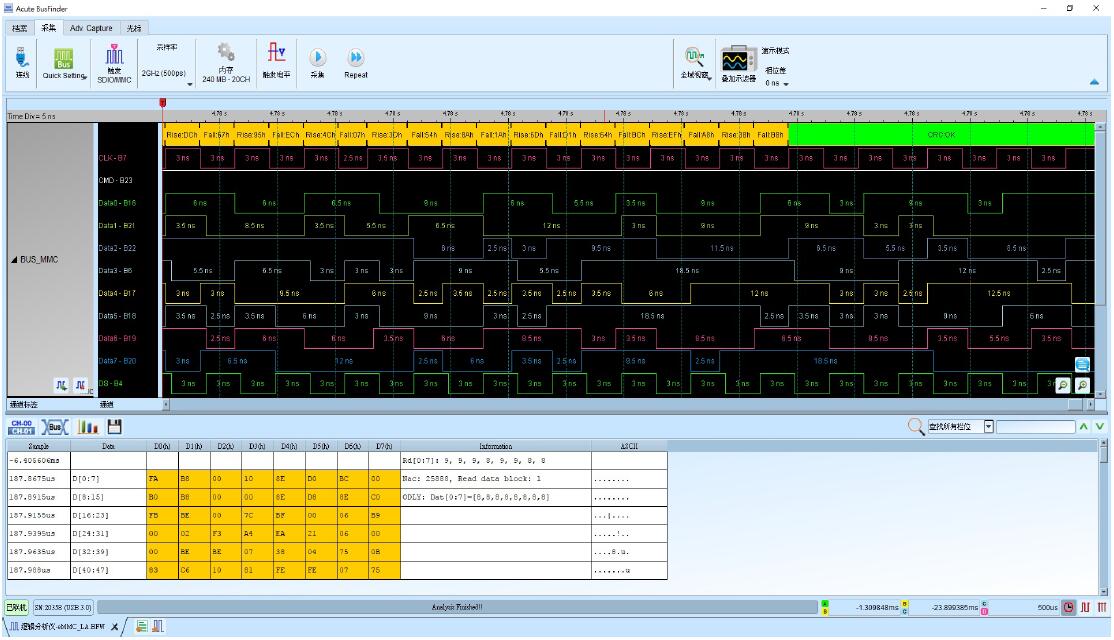

　　1.2、BF7264B的逻辑分析仪支持NandFlash/eMMC协议解析，原理是先捕获NandFlash/eMMC的数字波形，然后通过软件解析NandFlash的命令，地址，数据。请参考下面的NAND_DATA_LA_mode图1、eMMC_CMD_LA_mode图1、eMMC_LA_mode图2。

　　1.3、BF7264B的逻辑分析仪支持NandFlash/eMMC协议触发，可以通过NandFlash/eMMC的命令，地址，数据作为条件来触发捕获信号(并且可以设置多阶层的条件)，触发是定位数据错误问题的重要手段。

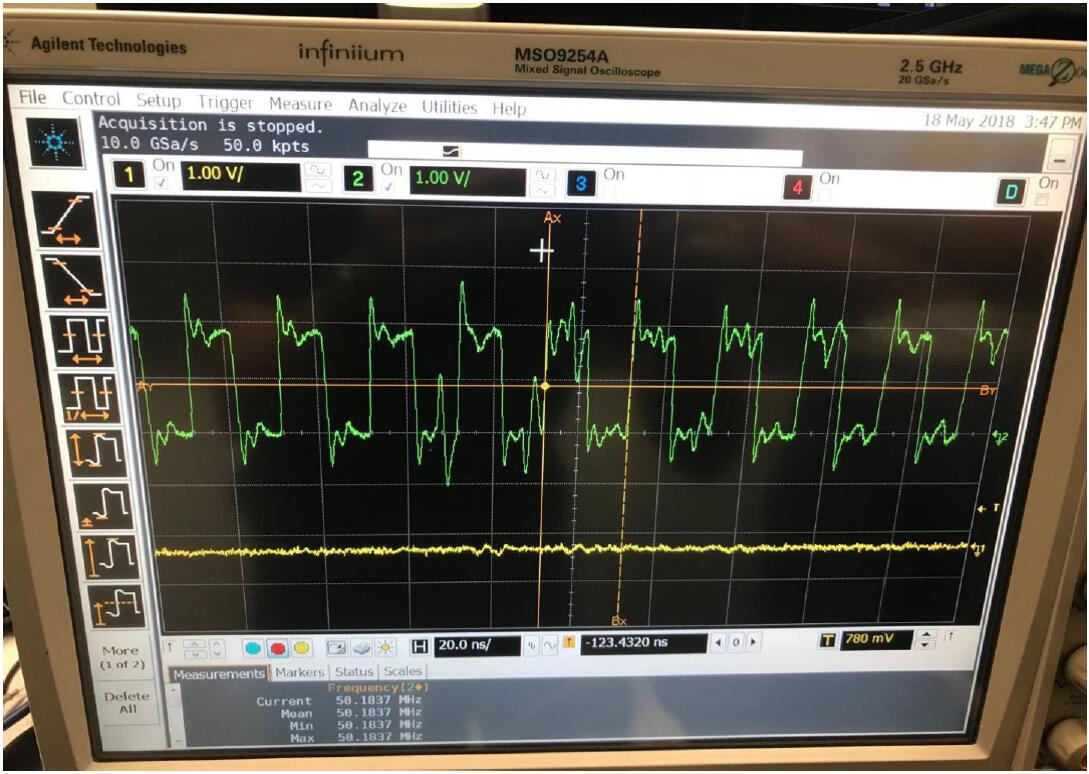

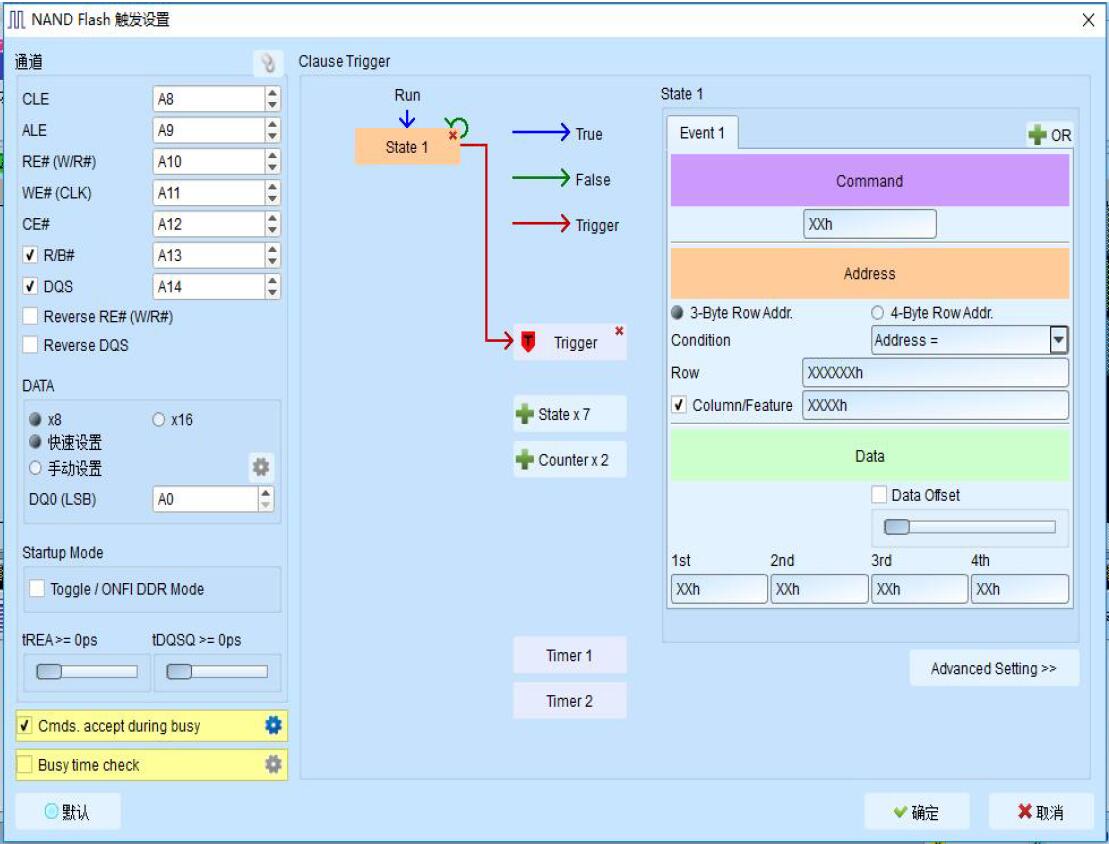

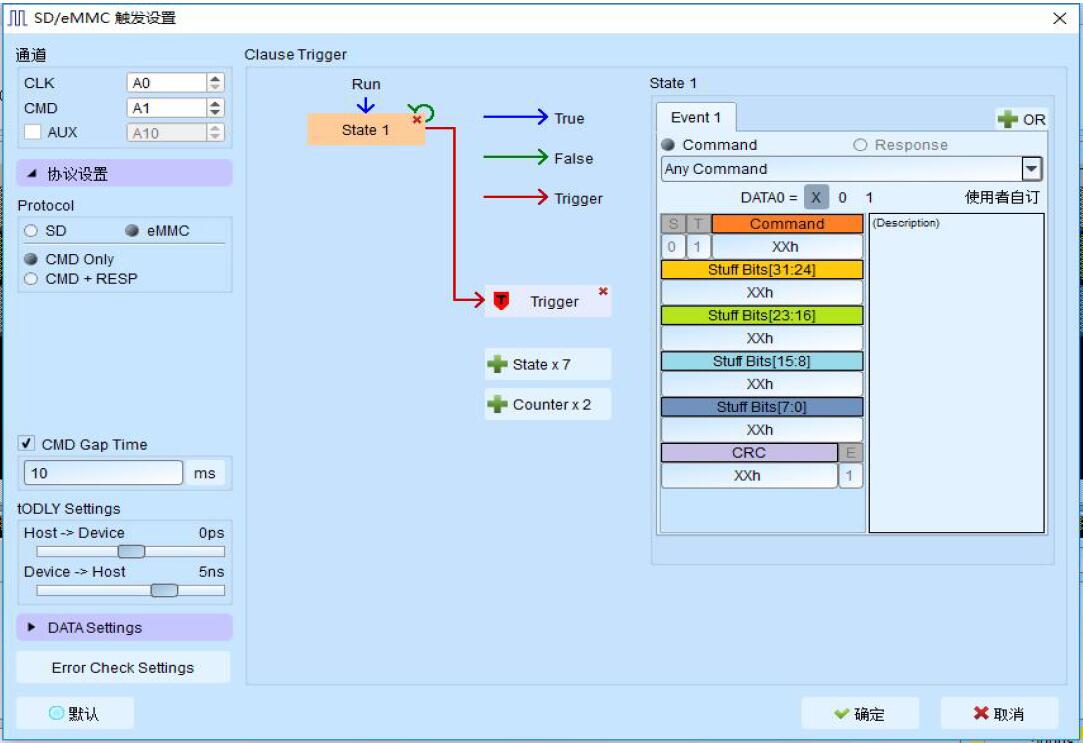

　　BF6264B的逻辑分析仪是目前市场上唯一支持NandFlash协议触发的逻辑分析仪，并且可以通过协议触发去控制示波器同步采集模拟波形，从而确认数据错误的原因。传统逻辑分析仪是只能通过1(高)、0(低)状态，上升/下降沿跳变来作为触发条件。请参考下面的NAND Flash_Trigger图1，eMMC_Trigger图1，逻辑分析仪触发控制示波器图1。

　　2、协议分析仪部分

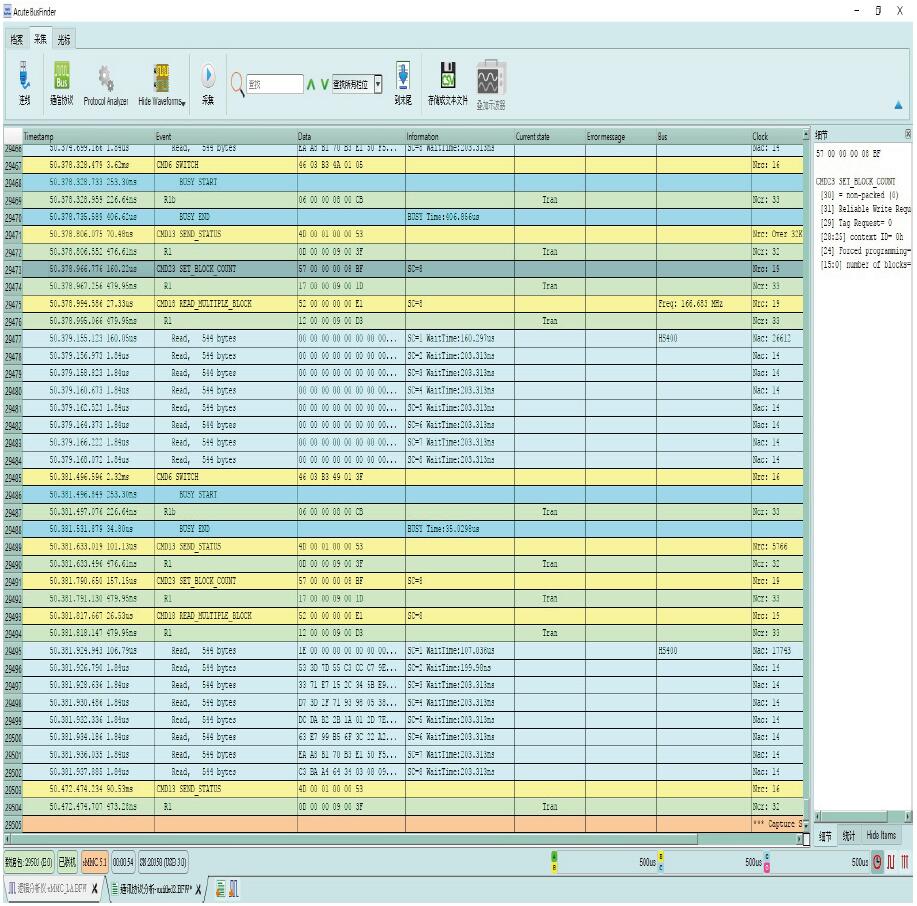

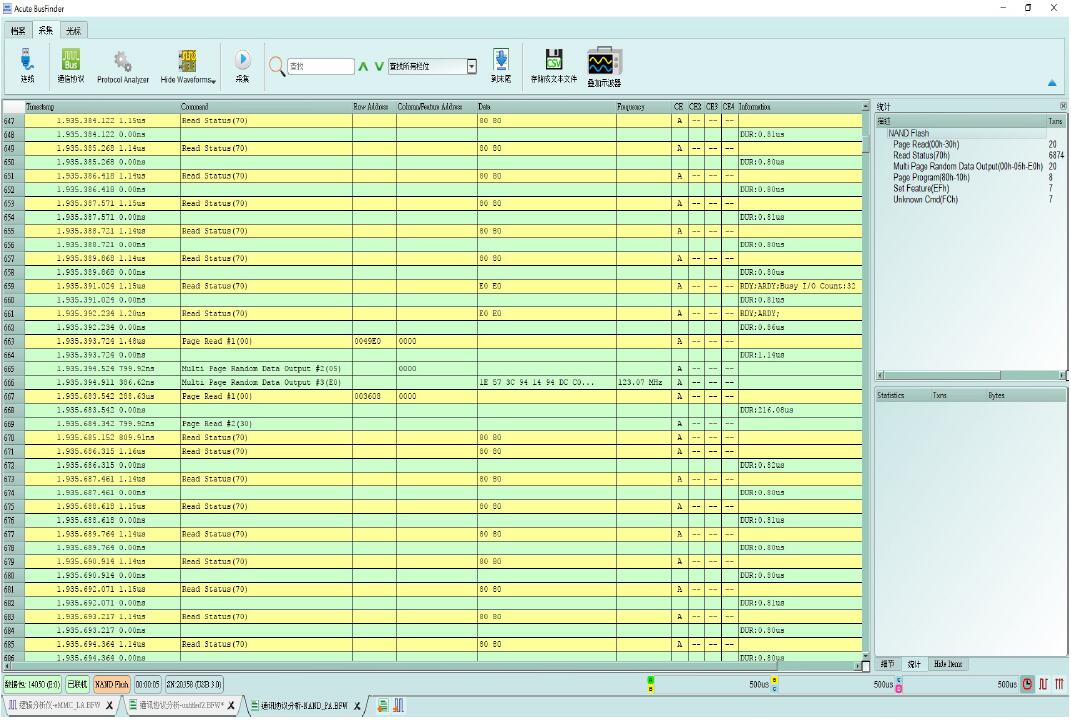

　　2.1、BF7264B的协议分析仪原理是被测信号进入仪器内部后，被测信号就被仪器内部的PHY芯片直接进行协议解析，然后将解析好的协议数据实时送出来显示。所以协议分析仪可以实时显示数据和长时间监控采集数据。BF7264B是市场上唯一的NandFlash协议分析仪。请参考下面的Nand_PA_mode图1，eMMC_PA_mode图1。

　　2.2、BF7264B的协议分析仪同样提供NandFlash/eMMC协议触发，并且可以结合协议分析仪的三种工作模式来监测采集数据，协议分析仪的三种工作模式请向我们索取Acute BusFinder三种工作模式说明书资料。

二、总结

　　因为BF7264B是集逻辑分析仪与协议分析仪于一体的机器，所以BF6264B可以先用协议分析仪功能长时间监测采集数据，从而发现数据错误。然后再用逻辑分析仪功能的协议触发去定位采集错误数据的数字波形，最后确认数据错误的原因。目前市场上的逻辑分析仪和协议分析仪都是单独的仪器，所以在数据分析除错方面就会有不足。协议分析仪可以长时间监测采集数据，但是发现错误数据后无法通过波形去确认数据错误的原因。逻辑分析仪可以采集数字波形，但是因为数字波形格式大、占内存，所以没办法做到数据的实时解析和长时间采集。
