BF7264B逻辑+协议二合一分析仪简介
BF7264B 是集逻辑分析仪与协议分析仪于一体的机器，目前市场上的逻辑分析仪和协议分析仪都是单独的仪器。
1、逻辑分析仪部分
1.1、BF7264B 的逻辑分析仪具有32G 的仪器总内存，64 通道使用时每通道有500M 可用，32 通道有1G 可用。对于数据分析，内存是至关重要的指标。BF7264B 是目前市场上内存最大的逻辑分析仪。

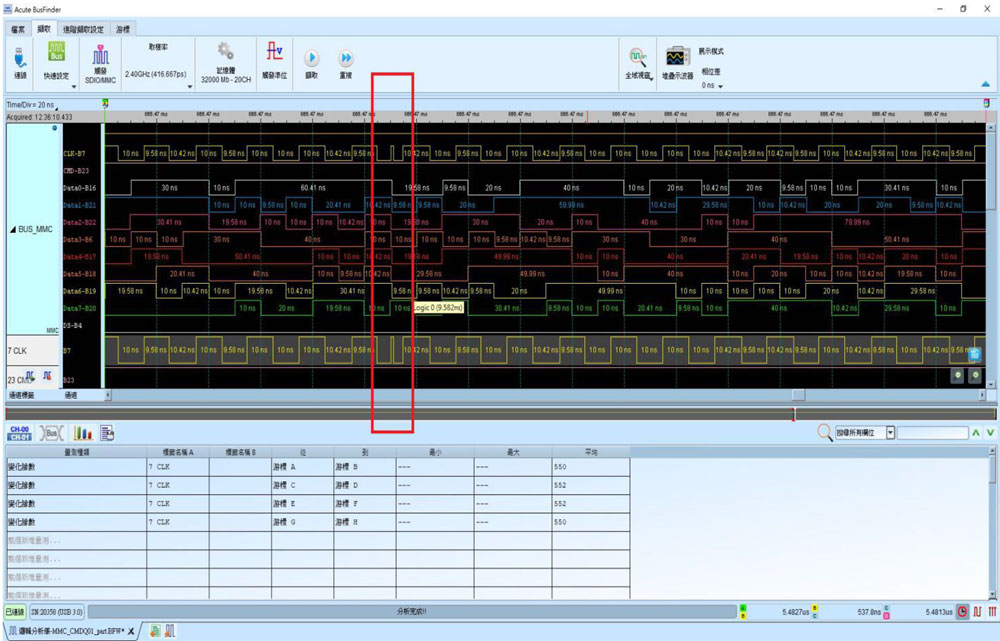

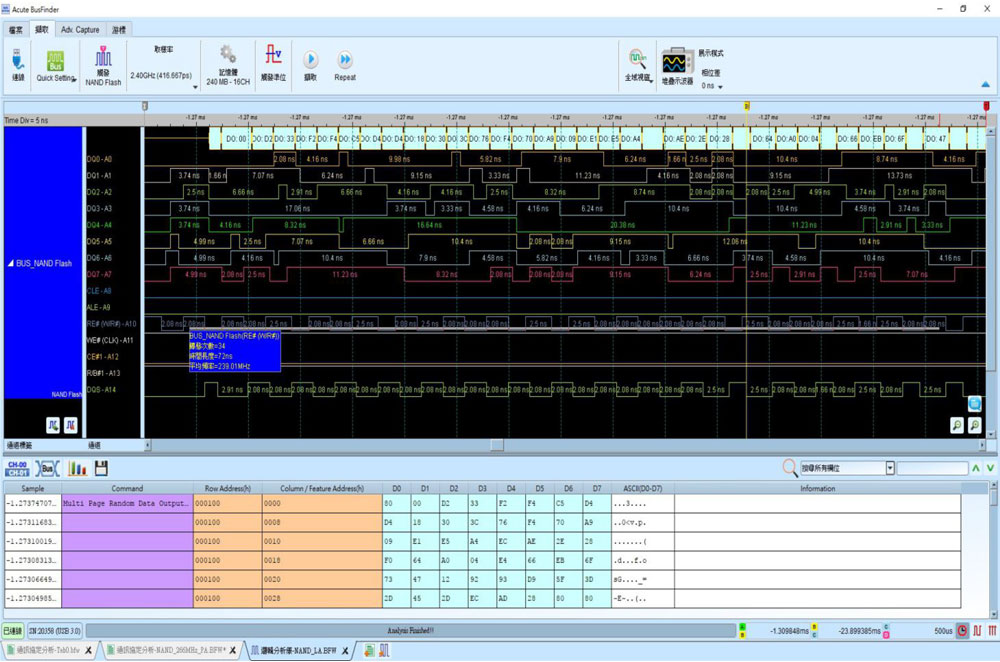

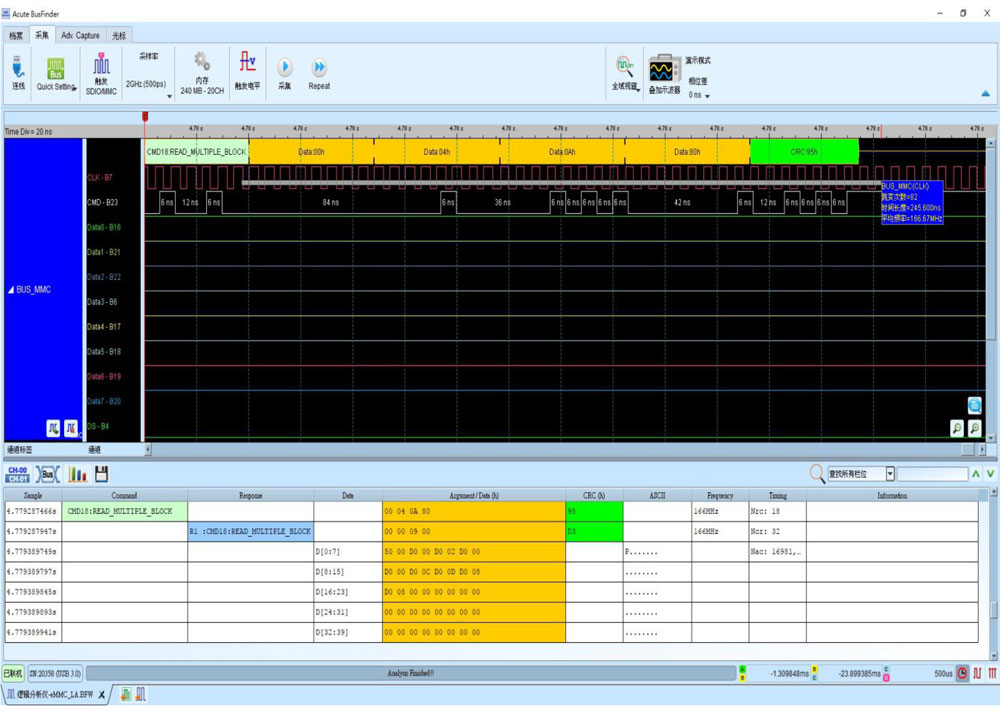

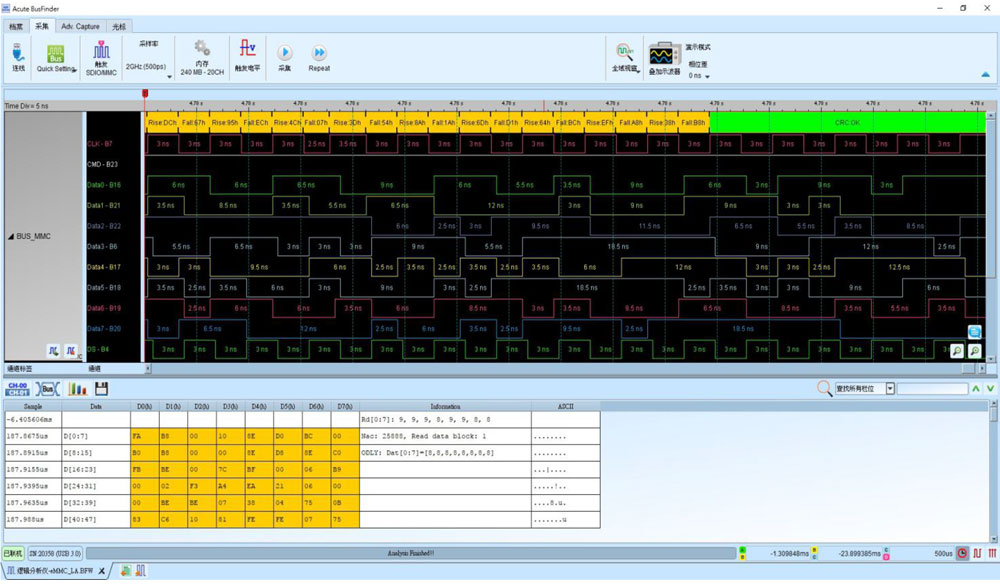

1.2、BF7264B 的逻辑分析仪支持NandFlash/eMMC 协议解析，原理是先捕获NandFlash/eMMC 的数字波形，然后通过软件解析NandFlash的命令，地址，数据。请参考下面的NAND_DATA_LA_mode 图1、eMMC_CMD_LA_mode 图1、eMMC_LA_mode 图2。
1.3、BF7264B 的逻辑分析仪支持NandFlash/eMMC 协议触发，可以通过NandFlash/eMMC 的命令，地址，数据作为条件来触发捕获信号(并且可以设置多阶层的条件)，触发是定位数据错误问题的重要手段。

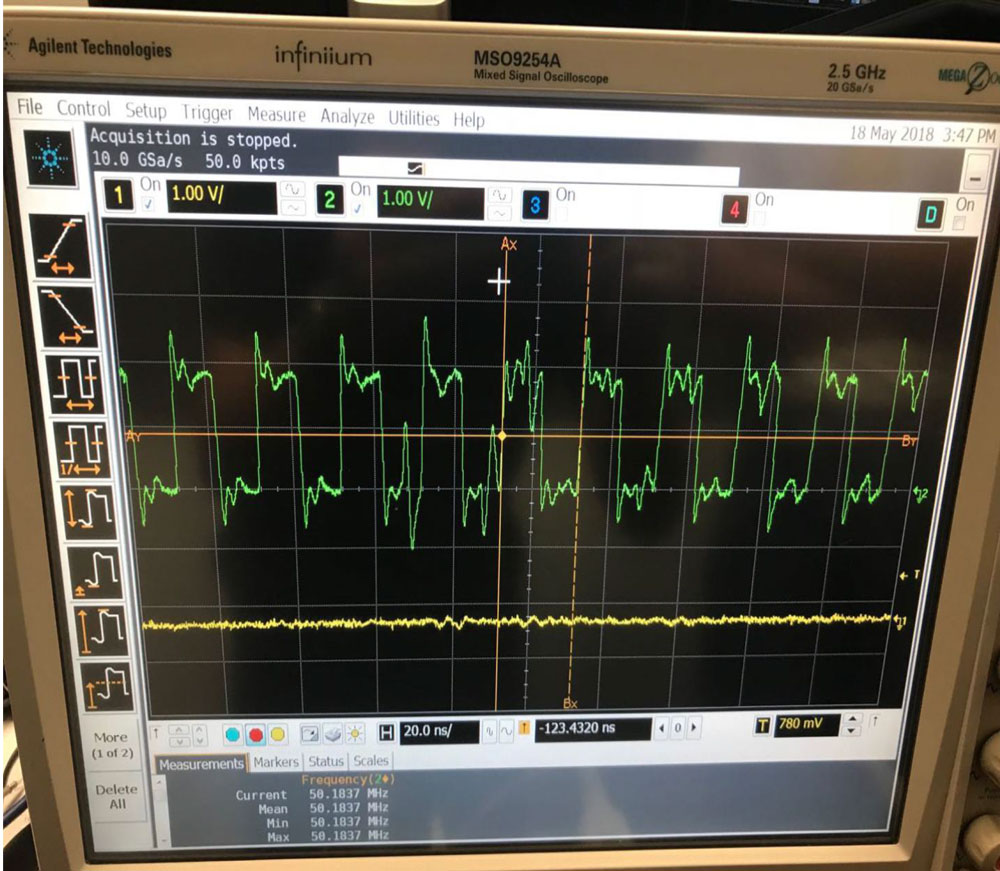

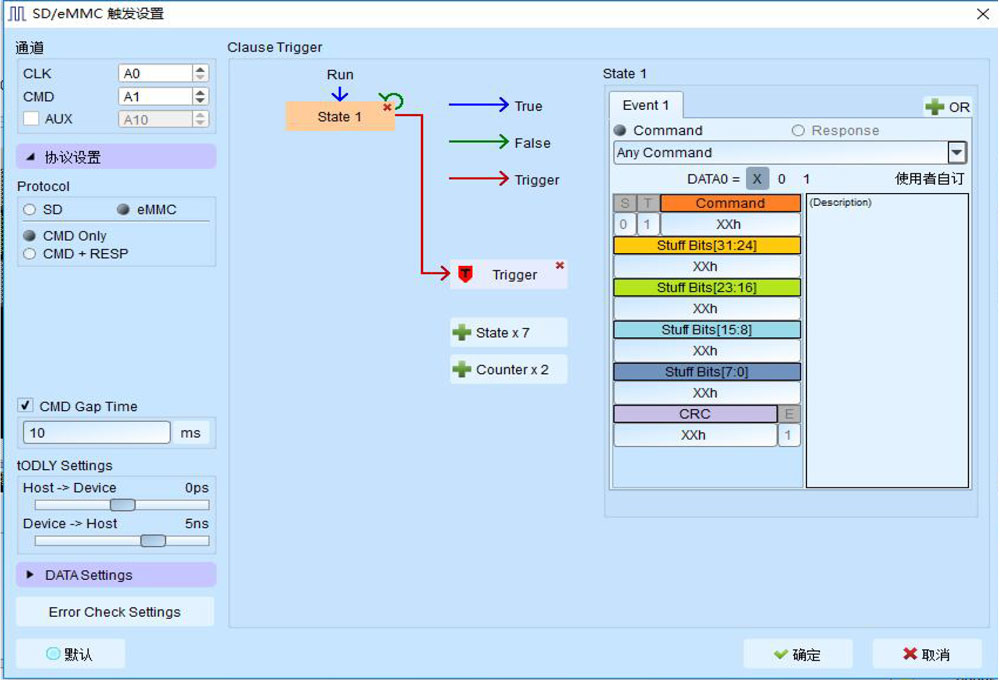

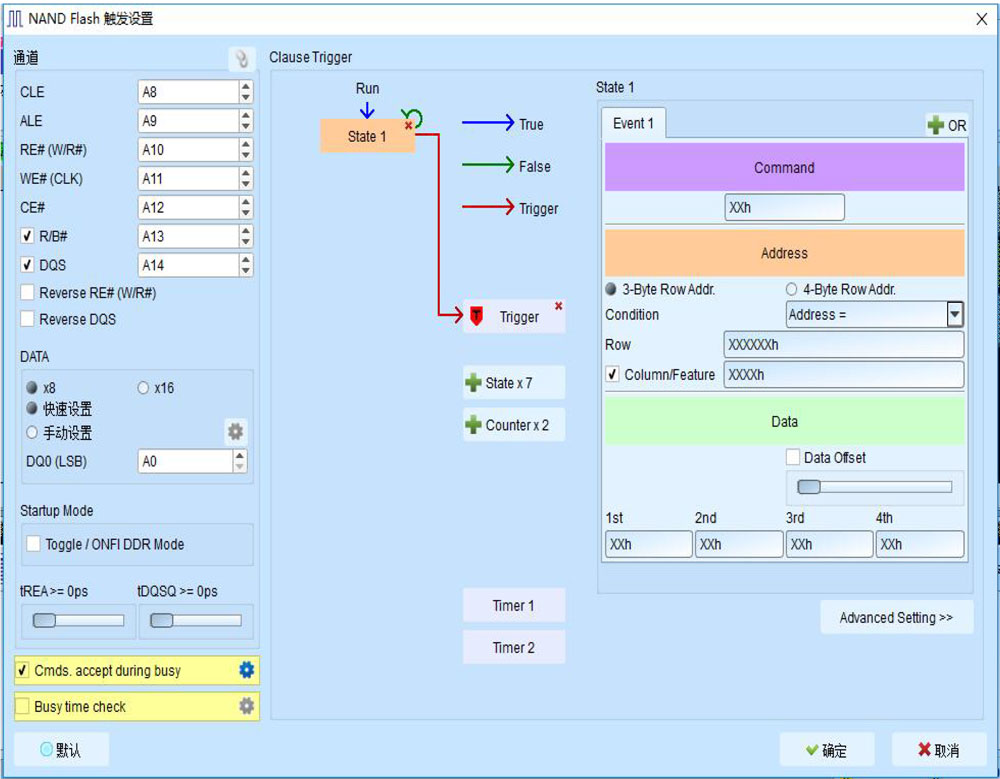

BF7264B 的逻辑分析仪是目前市场上唯一支持NandFlash 协议触发的逻辑分析仪，并且可以通过协议触发去控制示波器同步采集模拟波形，从而确认数据错误的原因。传统逻辑分析仪是只能通过1(高)、0(低)状态，上升/下降沿跳变来作为触发条件。请参考下面的NANDFlash_Trigger 图1，eMMC_Trigger 图1，逻辑分析仪触发控制示波器图1。
2、协议分析仪部分

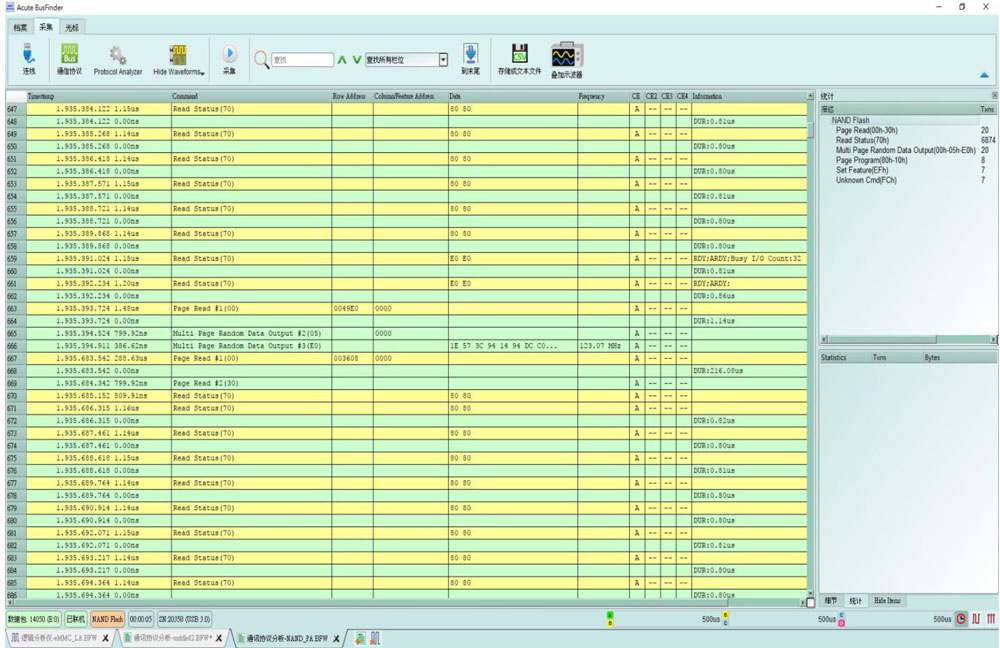

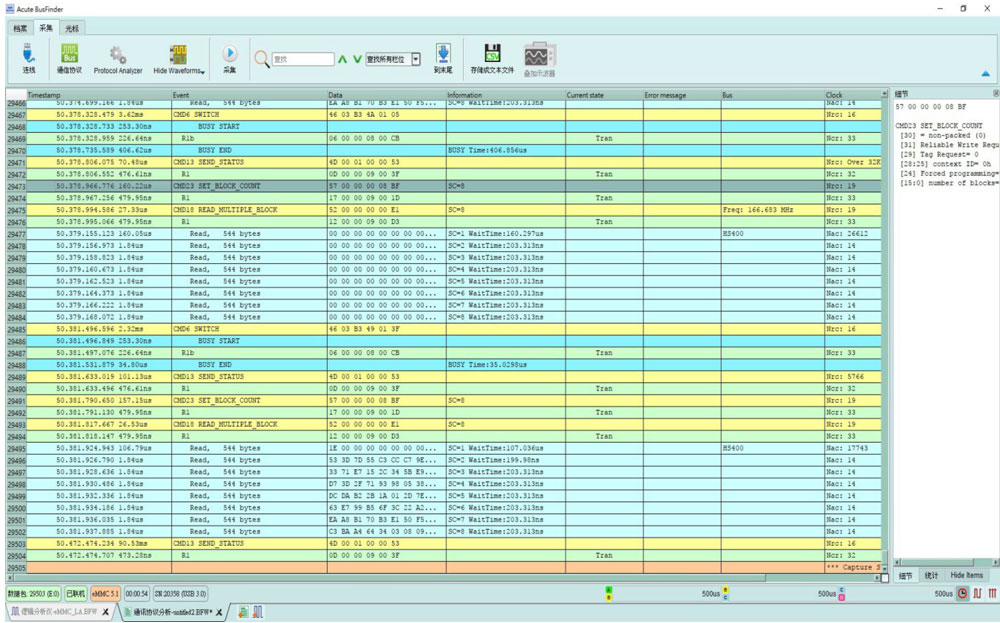

2.1、BF7264B 的协议分析仪原理是被测信号进入仪器内部后，被测信号就被仪器内部的PHY 芯片直接进行协议解析，然后将解析好的协议数据实时送出来显示。所以协议分析仪可以实时显示数据和长时间监控采集数据。BF7264B 是市场上唯一的NandFlash 协议分析仪。请参考下面的Nand_PA_mode 图1，eMMC_PA_mode 图1。
2.2、BF7264B 的协议分析仪同样提供NandFlash/eMMC 协议触发，并且可以结合协议分析仪的三种工作模式来监测采集数据，协议分析仪的三种工作模式请向我们索取Acute BusFinder 三种工作模式说明书资料。
总结
因为BF7264B 是集逻辑分析仪与协议分析仪于一体的机器，所以BF7264B 可以先用协议分析仪功能长时间监测采集数据，从而发现数据流程错误。然后再用逻辑分析仪功能的协议触发去定位采集错误数据的波形，最终确认数据错误的原因。目前市场上的逻辑分析仪和协议分析仪都是单独的仪器，所以在数据分析除错方面就会有不足。协议分析仪可以长时间监测采集数据，但是发现错误数据后无法通过波形去确认数据错误的原因。逻辑分析仪可以采集数字波形，但是因为数字波形格式大、占内存，所以没办法做到数据的实时解析和长时间采集。
