给大家普及以下几种罗氏线圈CWTXXXXAL系列柔性电流探头的操作方法：
1、探头与示波器或者其它测量仪器连接时，要求示波器或者其它测量仪器有参考地且输入阻抗设置为1MΩ(或者≥100kΩ);根据探头灵敏度指标设置示波器衰减比例:例如CP9012灵敏度为50mV/A，示波器设置20X;CP9600灵敏度为1mV/A,示波器设置1000X。
2、USB供电电压接入探头，绿色电源指示灯亮。
3、插入被测电流引线(或者引脚)，确保电流感应环插头插到位(插到底部为止)，且被测导线从探头感应环中间穿过，否则影响测量精度。CP9000L系列需要旋钮锁住探头。
4、被测电路通电。
5、测量结束后，先断开电路，再拔下探头环。
6、断开探头电源，保存好探头。

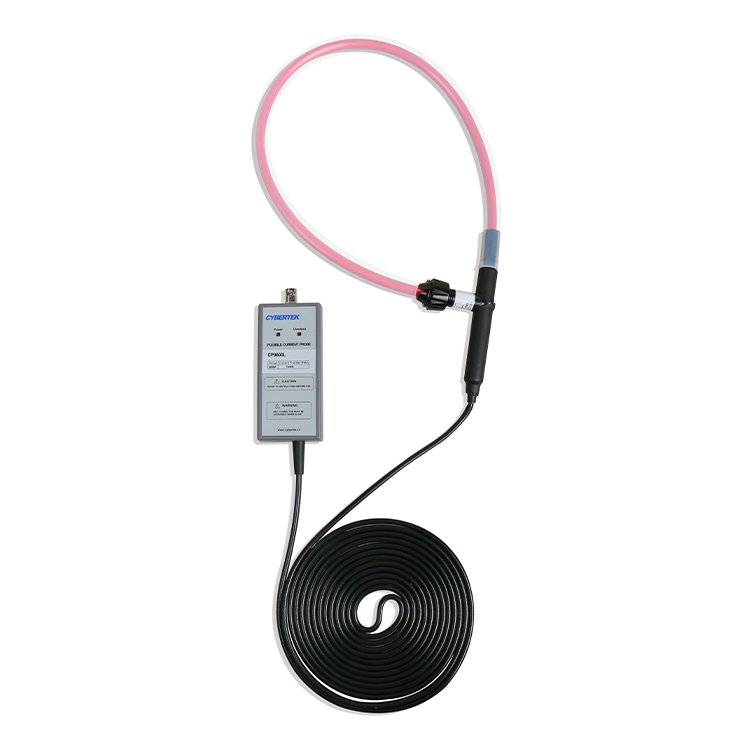

罗氏线圈CWTXXXXAL系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度(典型值2%)等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。
其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰;标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形;USB供电接口设计，使用更加灵活方便;声光过流报警功能，更具人性化设计;探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
|
|
|
|---|

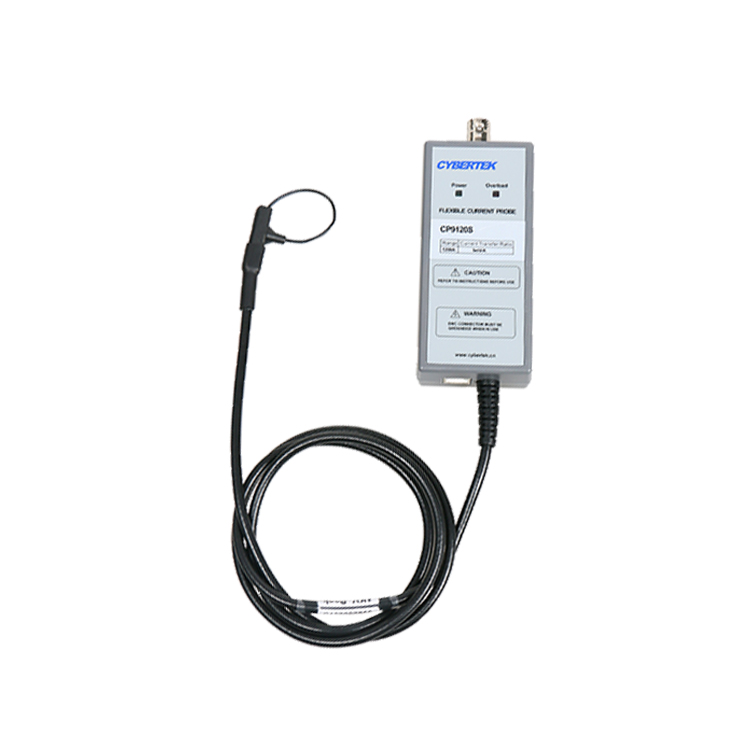

罗氏线圈CWTXXXXAL系列柔性电流探头感应环细小柔软，线径典型值2.5mm*1.3mm，耐压值高达1kVpk，非常适合MOSFET，IGBT器件管脚电流测量(TO-220,TO-47封装)、电容纹波电流测量等小封装器件电流测量。
