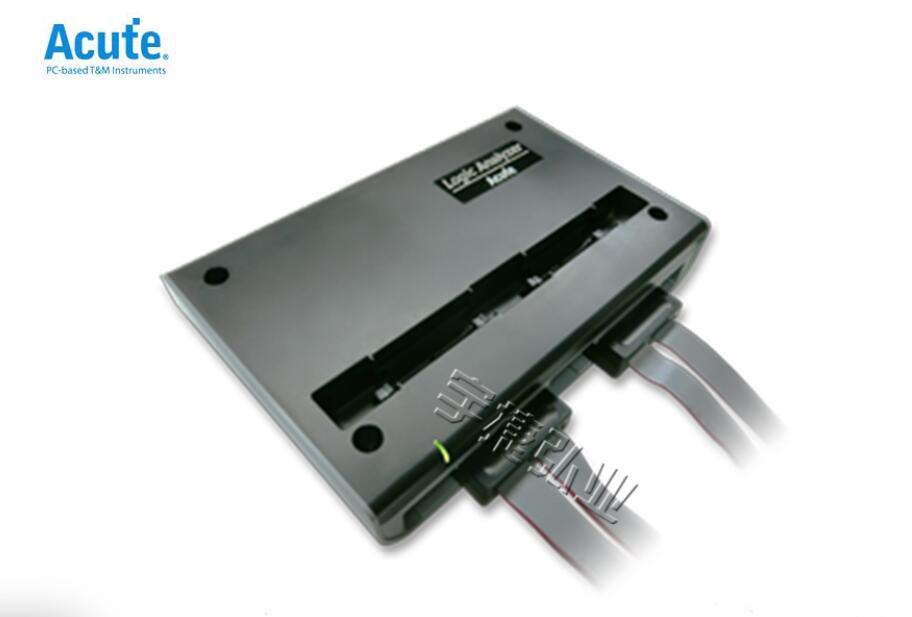

如今各行各业的发展都非常迅速，因此需要一些功能较好的设备来满足行业的发展，而逻辑分析仪是一种可以采集和显示数字信号的仪器，用于时序判定。下面就给大家介绍一下逻辑分析仪的技术指标是什么，如何设置触发。

一、逻辑分析仪的技术指标

1、通道数

在需要逻辑分析仪的地方，要对一个系统进行全面地分析，就应当把所有应当观测的信号全部引入逻辑分析仪当中，这样逻辑分析仪的通道数至少应当是：被测系统的字长（数据总线数）+被测系统的控制总线数+时钟线数。这样对于一个 8 位机系统，就至少需要 34 个通道。几个厂家的主流产品的通道数也高达 340 通道，例 Tektronix 等，市面上主流的产品是 16-34 通道的逻辑分析仪.

2、足够的定时分辨率

定时采样速率在定时采样分析时，要有足够的定时分辨率，就应当有足够高的定时分析采样速率，但是并不是只 有高速系统才需要高的采样速率，主流产品的采样速率高达 2GS/s ，在这个速率下，我们可以看到 0.5ns 时间上的细节。

3、状态分析速率

在状态分析时，逻辑分析仪采样基准时钟就用被测试对象的工作时钟（逻辑分析仪的外部时钟）这个时钟的最 高速率就是逻辑分析仪的高状态分析速率。也就是说，该逻辑分析仪可以分析的系统最快的工作频率。主流产品的定时分析速率在 300MHz ，最 高可高达 500MHz 甚至更高。

4、每通道的记录长度

逻辑分析仪的内存是用于存储它所采样的数据，以用于对比、分析、转换(譬如将其所捕捉到的信号转换成非二进制信号【汇编语言、C语言 、C++ 等】，等在选择内存长度时的基准是“大于我们即 将观测的系统可以进行最 大分割后的最 大块的长度。

5、测试夹具

逻辑分析仪通过探头与被测器件连接，测试夹具起着很重要的作用，测试夹具有很多种，如飞行头和苍蝇头等。

6、探头

a、探头的阻性负载，也就是探头的接入系统中以后对系统电流的分流作用的大小，在数字系统中，系统的电流负载能力一般在几个KΩ以上，分流效应对系统的影响一般可以忽略，流行的几种长逻辑分析仪探头的阻抗一般在20～200KΩ之间。

b、探头的容性负载：容性负载就是探头接入系统时，探头的等效电容，这个值一般在1～30PF之间，在高速系统中，容性负载对电路的影响远远大于阻性负载，如果这个值太大，将会直接影响整个系统中的信号“沿”的形状改变整个电路的性质，改变逻辑分析仪对系统观测的实时性，导致我们看到的并不是系统原有的特性。

c、探头的易用性：是指探头接入系统时的难易程度，随着芯片封装的密度越来越高，出现了BGA、QFP、TQFP、PLCC、SOP等各种各样的封装形式，IC的脚间距小的已达到0.3mm以下，要很好的将信号引出，特别是BGA封装，确实有困难，并且分立器件的尺寸也越来越小，典型的已达到0.5mm×0.8mm。

d、 与现有电路板上的调试部分的兼容性。

6、系统的开放性：随着数据共享的呼声越来越高，我们所使用的系统的开放性就越来越重要，逻辑分析仪的操作系统也由过去的专 用系统发展到使用Windows介面，这样我们在使用时很方便。

二、如何设置触发

数字系统在运行过程中，大多数情况下数据是连续不断的，逻辑分析仪要显示观测的数据必需被存储下来，而逻辑分析仪的储存深 度毕竟有限，这相当于在传输带上抽取一定的数据，抽取的数据量取决于逻辑分析仪的存储深 度。通过触发的方式，在特定波形数据信号产生的条件下，观测与其相关的信号在该条件产生的前或（和）后时刻的状态。直观表现就是触发位置的设置。如果触发位置设置为跟踪触发开始，则存储器在触发事件发生时开始储存采集到的数据，直到存储器满；如果选择跟踪触发结束，则触发事件发生前存储器一直存储采集到的连续数据，直到触发时停止存储，当存储器满而触发事件尚未发生时新数据将自动覆盖最早存储的数据

以上就是逻辑分析仪的技术指标和如何设置触发的介绍，有问题请联系我们。
