今天主要给大家分享一下爱科赛博的电源在测试过程中的问题。

       这是一个变压器励磁涌流的问题，这是在测试过程中搭建的一个简单的测试框架，这个问题主要是我们在做高低穿的时候，高穿的时候电压恢复对变压器有一个变压器自身产生的励磁涌流，这个励磁涌流非常大。但是我们的储能变流器或者是电网模拟源在设计之初已经定下来了，它的过流能力也是定值，这个励磁比较大，就经常会把储能变流器或者电网模拟源充过流了，导致我们在做高低穿的时候是过不去的。

       励磁涌流产生的原因各位专家应该比较了解，我们这里就简单过一下，稳态的时候已经有励磁涌流了，这个励磁涌流主要是跟合闸的角度有关系，还有变压器自身的剩磁有关系。

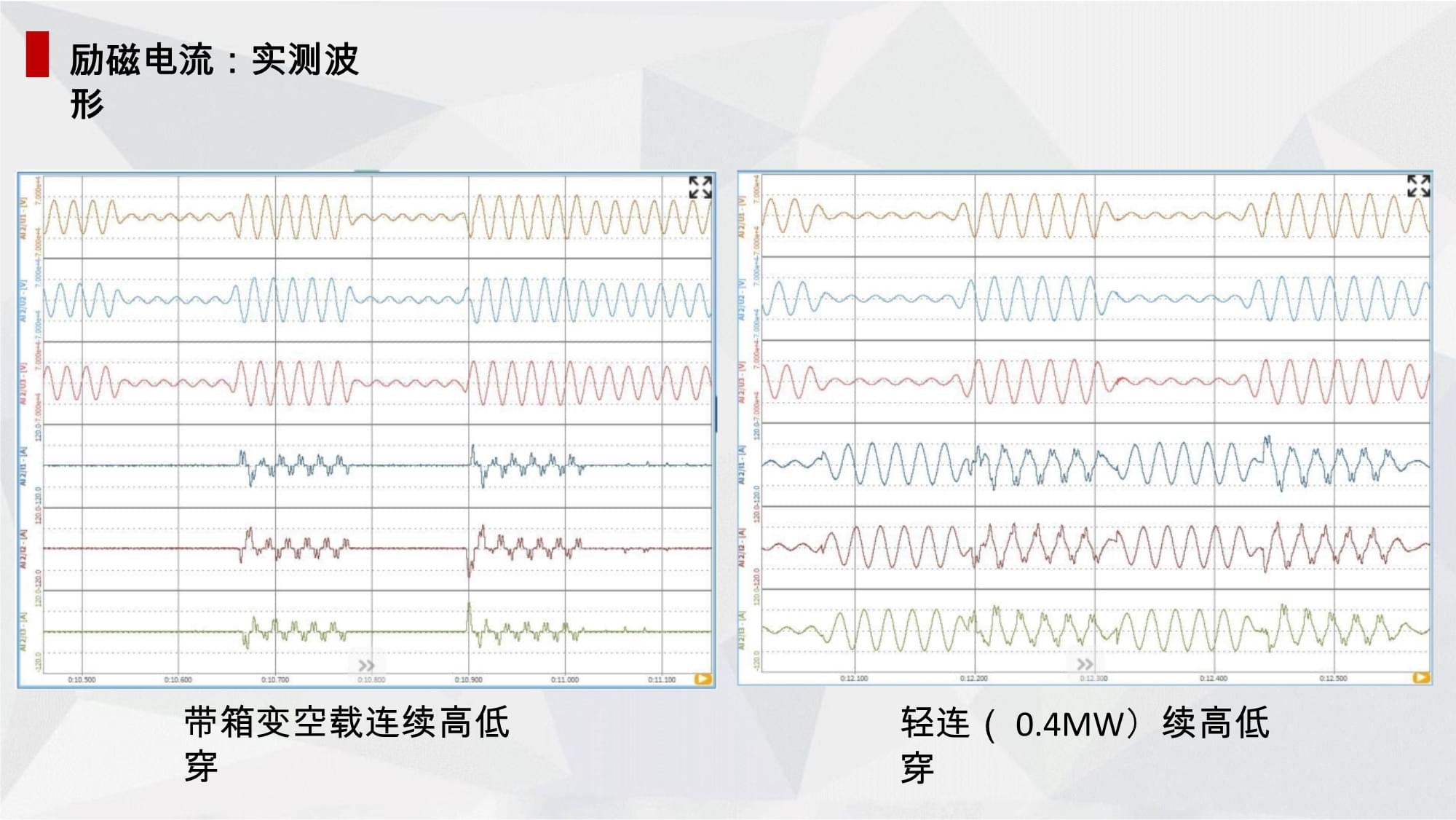

       这是我们在现场的实测波形，在空载做高低穿的时候励磁电流已经出现了，而且这个励磁电流是非常大的，不是正玄波的。在轻载的时候做高低穿，可以看出来下面三个是电流波形，电流已经不是正玄波了，因为电流比较小，其实把电压也没有影响到很严重，所以最终穿过去了，但不是满载高低穿，还是不能满足要求的。

       这是一个满载的时候做连续高低穿，上边三个波形是电压波形，下面是电流波形，可以看到在这个过程中，最终电源是保护掉了。

       从这个波形最后分析了一下保护机制，整个我们把过程分析了一下，发现在这个过程中的产生逻辑是输出电流，因为已经产出励磁涌流了，输出电流已经超限了。我们的电源进入了截流状态，截流状态以后因为节流时间非常长，会导致我们电流输出电压而停机保护。还有一个情况是虽然我们电压停机保护了以后，但是因为变压器的励磁涌流还没有完全释放掉，还可能导致电源电压继续网长升，最后电压升得非常高了。

       从这里可以看出来，我们把故障最后分析了一下，因为我们测试电源，交流源在设计之初，对变压器的设计是有很大的余量的，比如最大磁通密度和饱和磁通密度有很大的余量，但是它还会冲破流，经过我们的仿真和实测就发现里面是有直流分量的。再有就是可能因为节流时间和节流值可能设置得不是很合适。

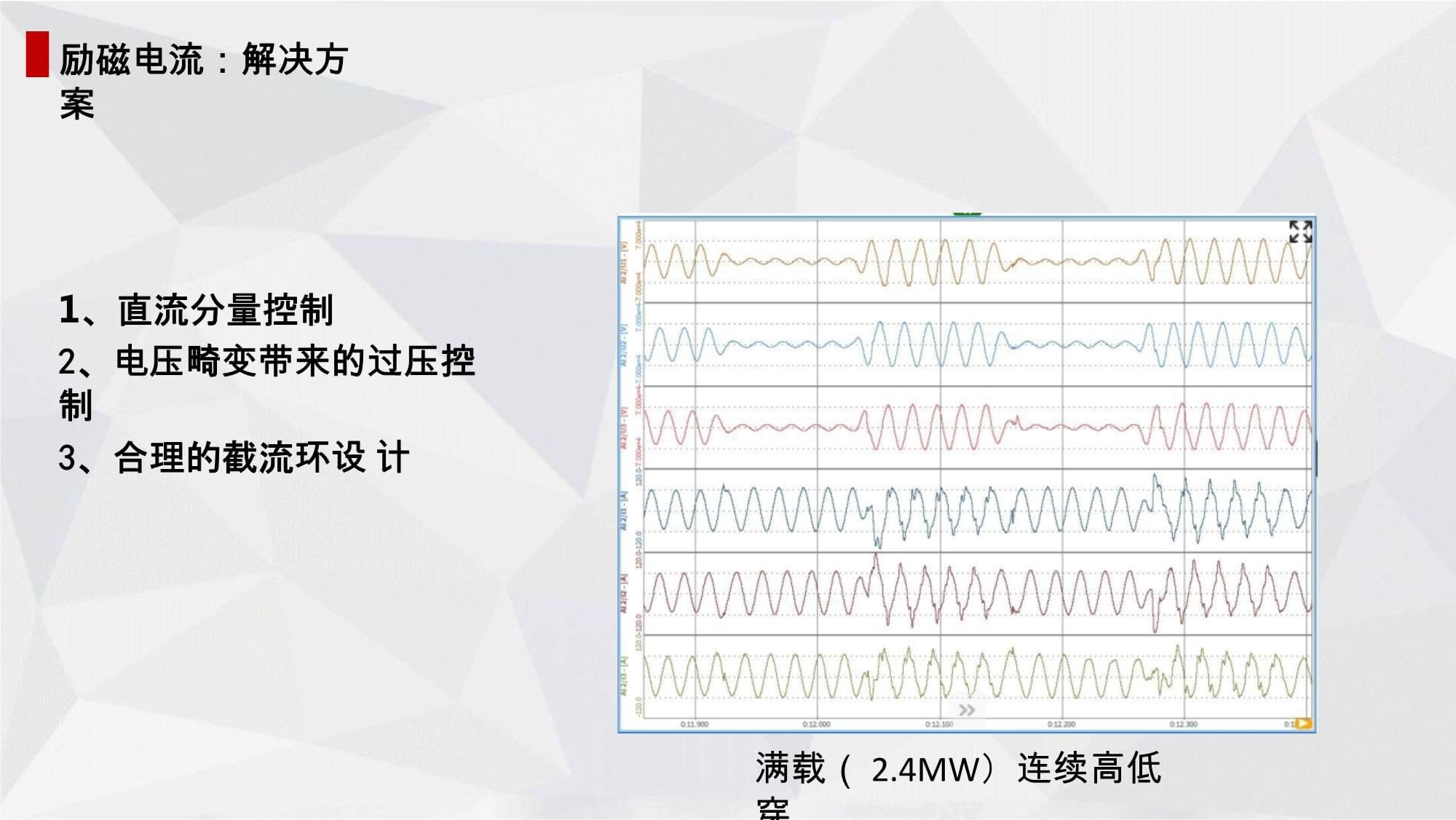

       最终解决方案，我们对直流分量进行了很详细的控制，对电压畸变带来的过压进行相关控制。还有对截流环进行合理的设计，最终大家可以看出来，满载时做连续高低穿的波形还好，因为电流的波形可能还是有点畸变，但还是在可接受范围内，电压波形比较完美，这样高低穿是过去了。

       刚才跟大家分享的这个案例是爱科赛博的中压电网模拟源在现场做十千伏电站验收时候的波形，是一个真实的案例，也是通过爱科赛博的工程师经过很长时间的讨论分析出来的，所以在这儿跟大家分享一下。
