今天再给大家分享一下爱科赛博的电源在测试过程中的问题。我们在测试过程中发现了电网模拟源和储能变流器进行对接的时候发现了谐振的问题。

　　左侧是电网模拟源的拓扑，我们的输出滤波是LC的滤波。光伏逆变器的拓扑或者是储能变流器的拓扑都是一致的，交流侧输出应该是LCL的滤波，但是在厂家的设计过程中，因为网侧的L在实际现场应用过程中有很长的电缆，这个电缆中是有感应的，所以说大家设计电源的时候，把L省掉了，但是这个省掉在电站里面应用是没有问题的，但是在测试的过程中出现了问题。为什么?因为大家在测输出的逆变器或者是变流器输出交流侧波形的时候，发现它有很大的交流纹波，这个交流纹波就是因为省掉了一个电感导致的。

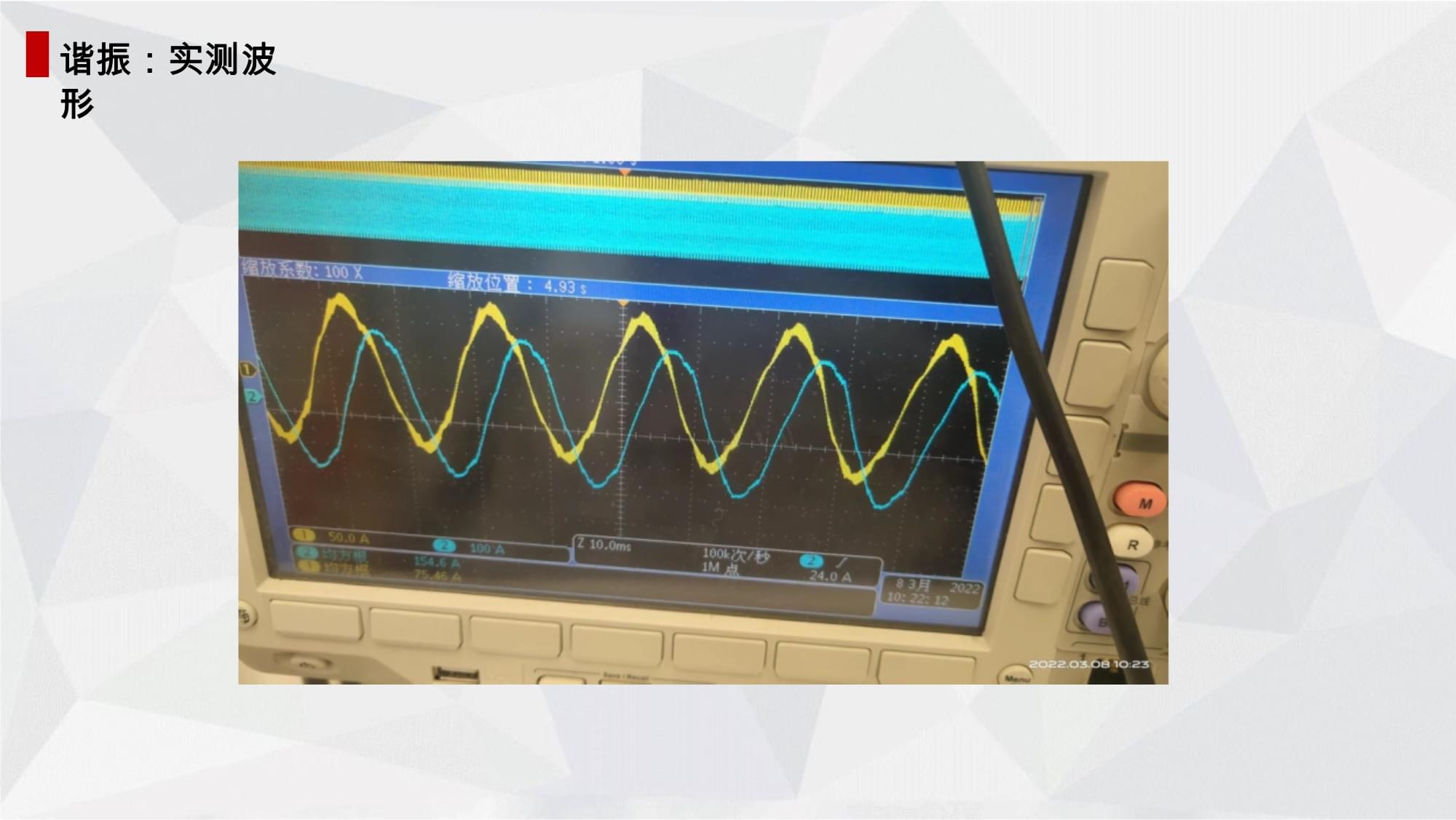

　　这是实测的波形，黄颜色是电流波形，这个电流波形已经涵盖了很多高频的成分，这个高频成分是开源频率次的东西。

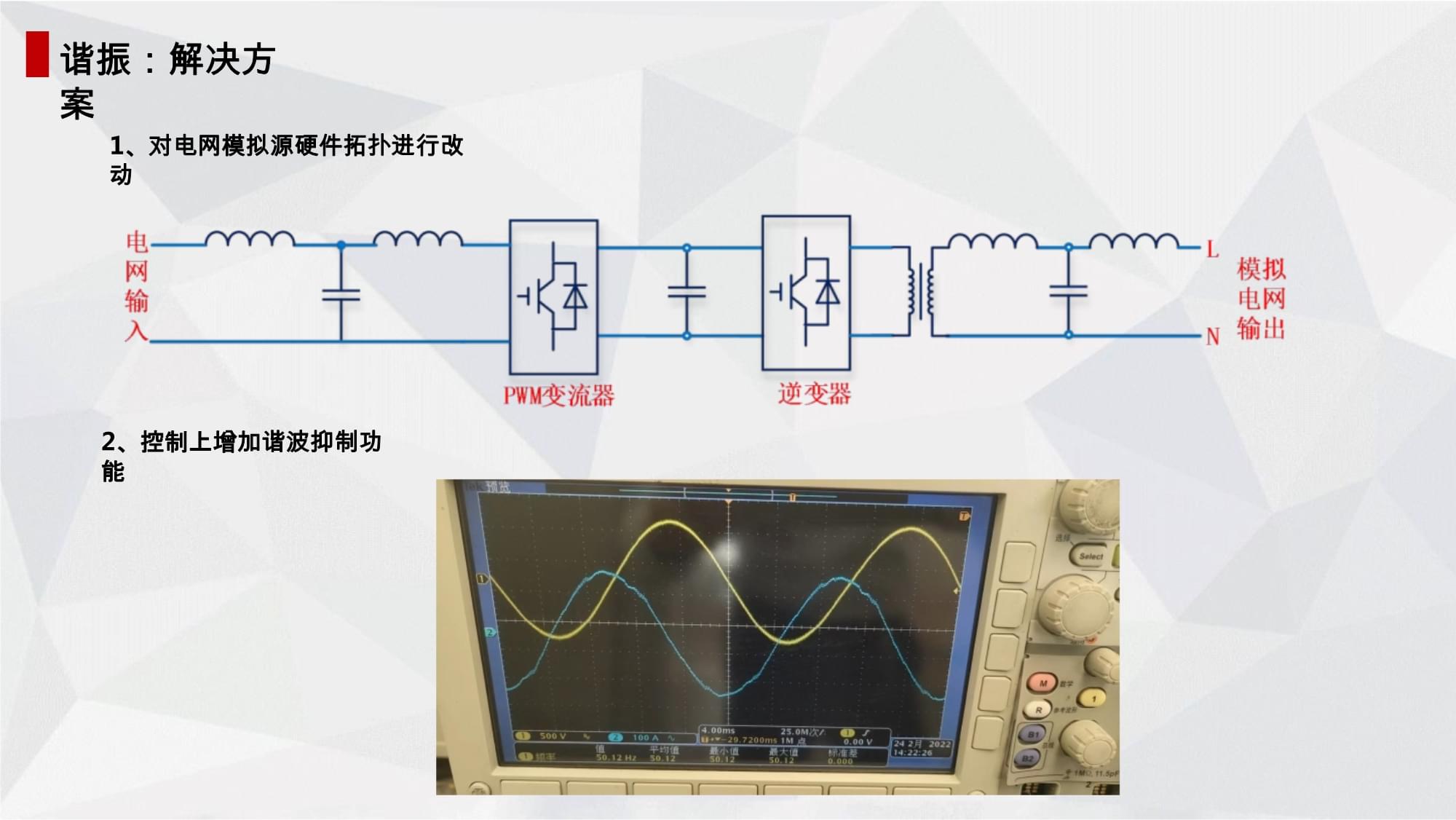

       这是爱科最终提出来的解决方案，电网模拟源最终是把LC滤波改成了LCL的滤波，相当于厂家把PCS或者是光伏逆变器的L省掉了，爱科是把L加到电源内部去了。这是最终测试出来的波形，电流波形好多了，电压波形也是比较好的。
