储能变流器电能质量测试
测量逆变器或变流器交流侧的电压与电流，功率分析仪可直接计算其谐波、闪变、不平衡度 及直流分量。
使用设备：
 |
 |
 |

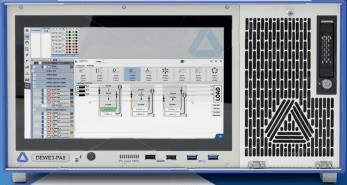

| 功率分析仪：DEWE3-PA8 | 电力测试板卡：TRION3-1820-POWER-4 | 电流互感器：CT-1000 |
集成传感器电源可为 8 个电流传感器供电; 最多可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试; 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak; 测试精度：直流±0.02%*reading±0.02%*range;交流 0.5~1kHz：±0.03%*reading 无量程误差; 无间隙存储，无需示波器即可查看信号波形。
CT-1000：DC/AC 1000A，基本精度：<0.05%
储能变流器电能质量测试测试内容

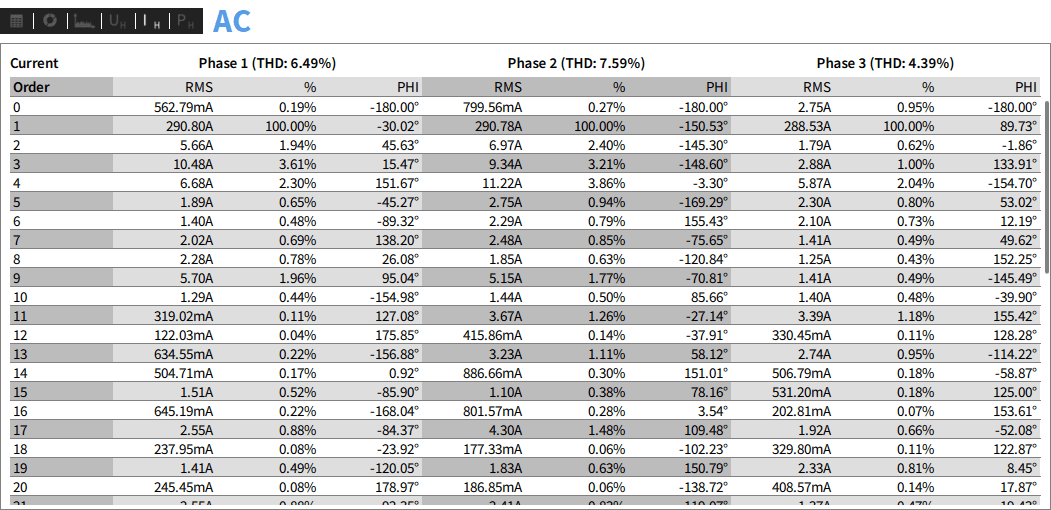

1 电流谐波检测 功率分析仪可直接计算出电流谐波及总畸变率

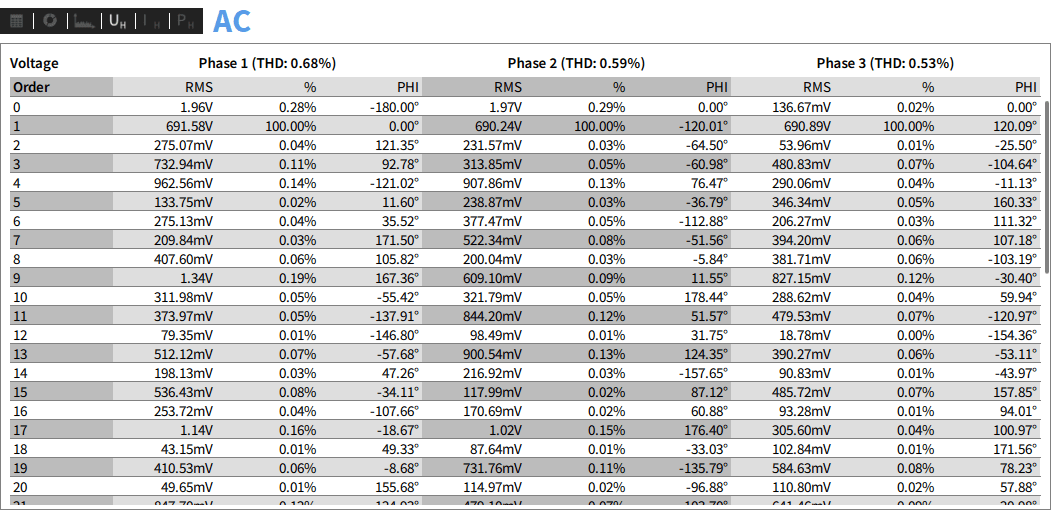

2 电压谐波检测 功率分析仪可直接计算出电压谐波及总畸变率
3 电流间谐波检测 功率分析仪可直接计算出电流间谐波
4 电压间谐波检测 功率分析仪可直接计算出电压间谐波

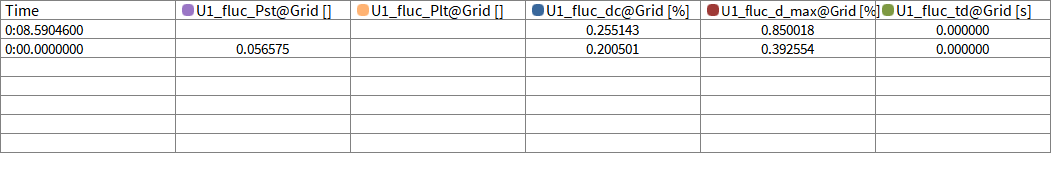

5 闪变检测 功率分析仪可直接计算出短时闪变 Pst，长时闪变 Plt，以及 dc、dmax

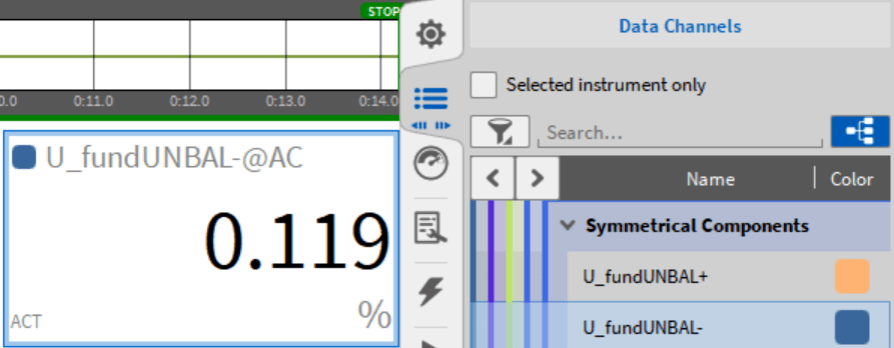

6 三相不平衡度检测 功率分析仪可直接计算出三相不平衡度

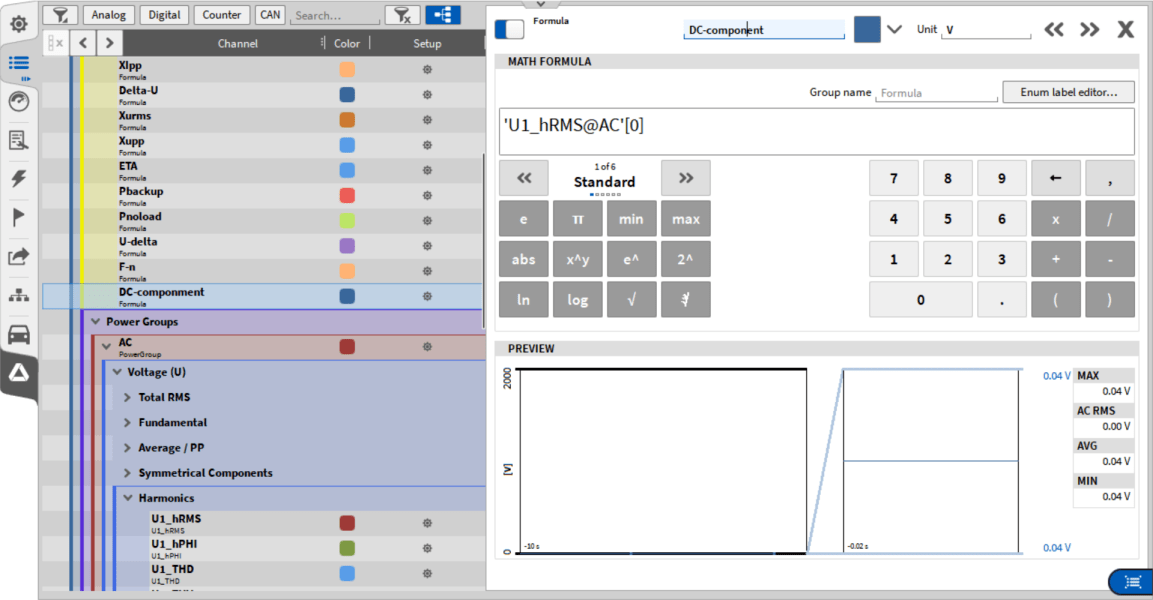

7 直流分量检测 利用公式调取出谐波数组中的 0 号元素，即为直流分量
