罗氏线圈CWT系列产品特征
· 可追溯的校准(包括证书)
· 薄型夹式罗氏线圈，便于安装到空间有限的电路中
· 非侵入式：仅对被测电路加载几个pH值
· 无磁性材料，确保出色的线性度<0.05%读数
· 电气隔离测量
罗氏线圈CWT系列产品应用
在过去的20年里，CWT一直供应给世界各地的主要电气工程公司和研究机构。这种多功能仪器已用于各种应用，其中一些示例包括：
半导体开关波形
CWT可用于各种功率半导体测量，例如功率半导体中的开关损耗或检查在线电感是否对IGBT或MOSFET施加过大压力。
CWT是非侵入式的，只需向初级电路注入几个pH值，宽带宽大于10MHz，具有可预测的已知测量延迟，并且薄而夹式，使其易于插入电路中难以到达的部分。

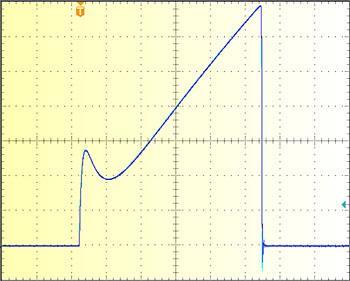

CWT30，300mm线圈和800MHz (3dB)同轴分流器
发电机、电机驱动器和电源中的大交流电流
与其他形式的电流测量不同，检测线圈(罗氏线圈)的大小与测量电流的大小无关。因此，对于大电流，可以选择罗氏线圈的尺寸以适应导体直径，并且换能器不需要昂贵且笨重的磁性成型器。在超过1000A的测量范围时，罗氏线圈是更好的选择。
脉冲电源应用
PEM的CWT罗氏线圈已用于：
· 监测大型粒子加速器中kicker磁铁中的电流。
· 在激光电源中
· 在“超导故障限流器”(低温应用)中
高频正弦应用 – 如感应加热
CWT能够以良好的精度和可预测的相位响应测量高频的大正弦电流。这对于感应加热等控制过零或高频功率测量的应用非常重要。
例如，CWT15(额定峰值电流为3000A)能够在超过100kHz的频率下测量高达1000A的连续正弦电流。
PEM为更高频率的应用提供了可定制设计的CWT版本。
雷击测量
凭借其宽带宽、高峰值电流额定值和高di/dt能力(定制设计为40kA/μs或更高)，CWT是监测雷击的有力工具。这些冲击通常指定为8/20μs或10/350μs波形，因此电流传感器既需要MHz范围内的高频性能，也需要可忽略不计的下降特性，即低于0.1Hz的低频带宽。
除了我们的标准CWT装置外，PEM还提供周长达20米的定制设计线圈，用于监测风力涡轮机等大型结构中的雷击。
在存在大直流电流(例如电容器纹波)的情况下测量小交流电流
罗氏电流传感器不测量电流的直流分量。然而，与CT或霍尔效应器件不同，它们不含磁性材料，因此不受直流电流的影响。因此，在存在大直流电流的情况下，可以使用小型灵活的罗氏线圈来测量小交流电流，而基于磁性原理的传感器将昂贵且笨重，以防止饱和效应。其中一种常见的应用是测量电容器中的纹波电流，其中主电流为直流或缓慢时间变化。
其他应用包括：
· 电源转换器开发和诊断
· 测量高频谐波(从牵引到轴承电流)
· 射频电流
产品推荐：PEM罗氏线圈CWT系列标准型
