PEM罗氏线圈CWTLF系列产品应用
在过去的20年里，CWT一直供应给世界各地的主要电气工程公司和研究机构。这种多功能仪器已用于各种应用，其中一些示例包括：
非对称故障电流测量

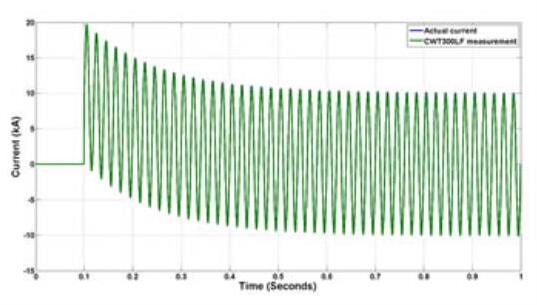

电力系统中发生的不对称故障电流通常包括叠加50/60Hz波形的缓慢指数衰减直流分量。该图显示了典型故障电流和CWT300LF探头的输出(峰值电流60.0kA)。
CWT LF系列具有扩展的低频带宽，例如CWT300LF为0.008Hz。这限制了测量长持续时间脉冲时的失真。低频带宽引起的失真称为“下降”失真，这在CWT技术说明中进行了讨论。
CWT300LF测量的典型不对称故障电流
在所示波形中，CWT 300LF精确测量50/60Hz分量和直流衰减，产生的下降偏移小于峰值电流的0.8%。
由于CWT LF的低频(-3dB)性能具有高容差，因此下降偏移是可预测的，甚至可以在后处理结果时进行补偿。
功率(质量)测量
与LFR探头一样，CWT LF最常见的应用可能是功率测量，探头通常与功率分析仪结合使用。
CWT LF拥有：
· 从 10Hz 到几个 100kHz 的极低相位误差
· 本底噪音非常低。
· 易于使用，环状夹式线圈
· 出色的线性度
· 导体在回路中的位置精度高。
因此，CWT LF是测量功率(质量)应用中电流的理想选择
CWT LF与LFR的不同之处在于：
· 更高的额定电流
· 在几kHz范围内具有更好的相位误差(MHz范围内的截止频率更高)
· 在 > 3000A 时具有更好的低频性能
电力电子应用 – 大功率整流器、电解电容器放电和制动斩波器
CWT LF系列能够测量频率甚至小于1Hz的大电流、导通时间为几毫秒的PWM波形或长时间的单脉冲脉冲。
与电流互感器或其他磁性传感器不同，罗氏线圈不受I.t产品的限制，CWT LF可以测量低频的大电流，例如大功率整流器，电解电容器放电和制动斩波器中遇到的电流。
其他应用包括：
· 大电流极低频应用
· 故障电流
· 脉冲功率应用
产品详见：CWTLF系列低频交流电流探头
