电子工程师利用示波器观测波形，查找一些异常波形需要用到触发功能进行捕获。示波器可以设置一系列的触发条件如：边沿、触发电平、斜率、触发位置等限制捕捉范围。虽然在触发设置中限制了捕获条件，但在实际测试过程中，偶尔也会发生捕获的波形并没有满足设置的触发条件，这种现象被称为“误触发”。

　　“误触发”在实际测试过程中会漏过正确的触发波形，影响测试效率。下面我们就来看看一个实际的“误触发”波形。

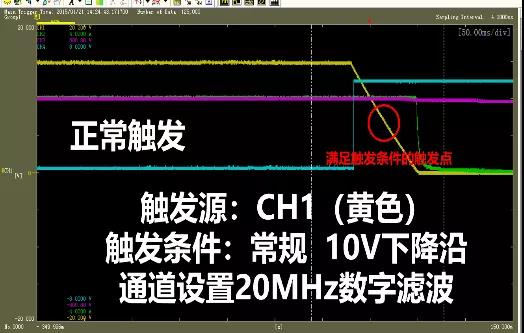

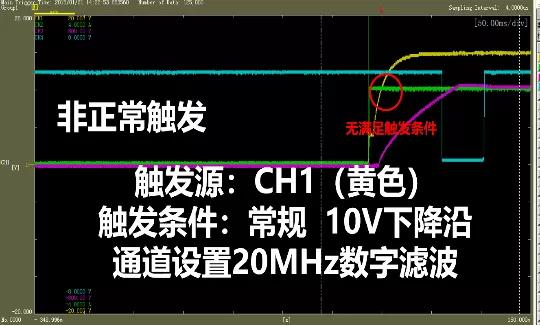

　　图1为满足触发条件捕获的正确波形，触发点在CH1的下降沿10V的位置。在图2中虽然也发生了触发，但CH1是个明显的上升沿，没有满足触发条件，这个就是典型的 “误触发”现象。

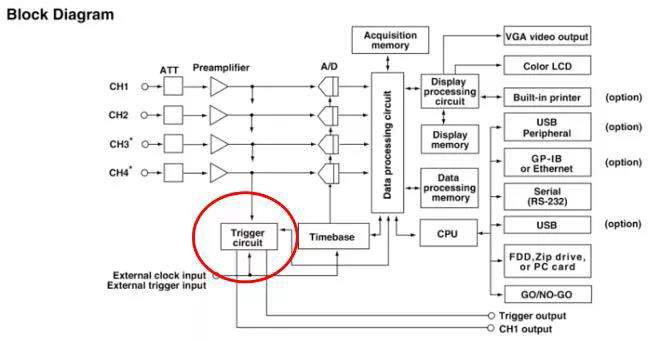

　　我们通过分析横河数字示波器DLM2000的触发比较电路和当前的触发设置，总结了导致“误触发”的两种可能情况：

　　第一种情况：

　　DLM2000触发比较电路为全带宽，如果触发源中含有高频干扰或者毛刺类信号就会引起触发。

　　而A/D转换后显示的数字波形由于经过20Mhz的低通滤波后，高频干扰部分(触发点)被滤掉掉，无法在波形中显示出来。

　　第二种情况：

　　触发比较电路中检出了满足触发条件的高频成分，但由于实时采样率不够，无法在波形显示中显现。

　　根据上述原因，我们就可以通过一系列的设置去避免或者减少这种现象的发生，具体如下：

　　1、开启触发源模拟滤波

　　边缘触发设置菜单里设置 HF Rejection(15Khz)和Noise Rejection(1div)(如图edge source-filter)限制触发源的高频噪音。通道内的带宽限制off, 以便于捕获显示高频噪音。

　　2、提高实时采样率

　　通过调高采集内存(初始为12.5K)建议调到1.25M,以提高实时采样率 ，或者通过在采集菜单中设置采集模式为Envelope Mode也可以等效地提高采样率(可以优先设置)。

　　3、设置更精确的触发条件

　　如果4个通道的信号有一定的关系(如CH1下降沿，CH4高电平)那就可以依据两个以上的通道按边沿条件设置复合触发，以更多的条件限制误触发的发生。

　　4、利用运算通道

　　对通道设置运算滤波，以运算滤波后的波形作为触发源，可以避免高频干扰造成的误触发。

　　5、使用高配机型

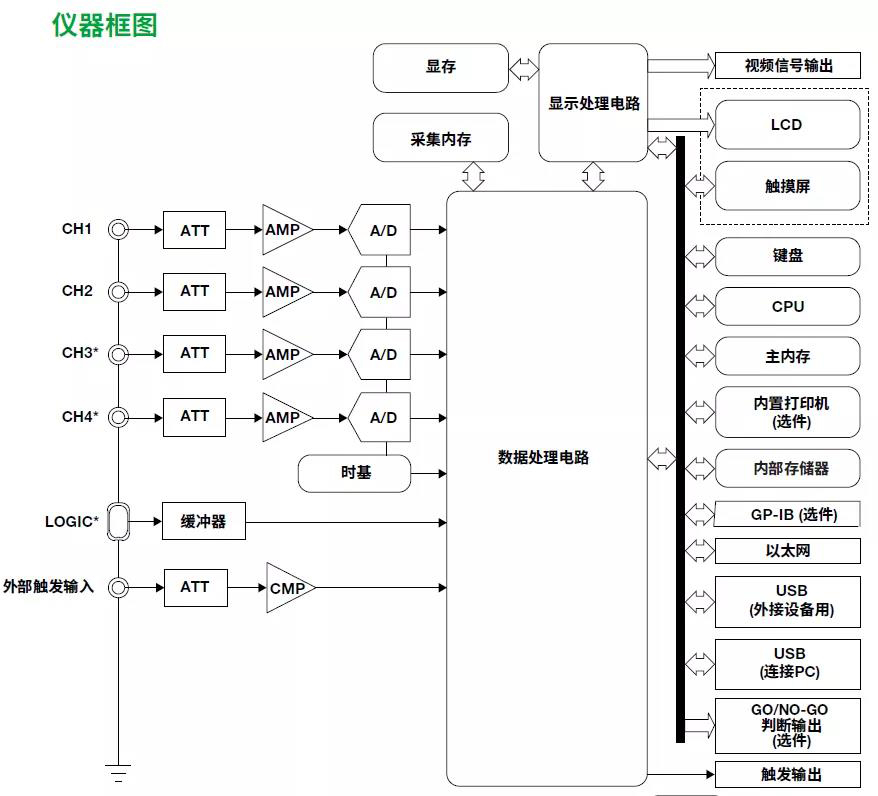

　　采用数字触发电路的新型示波器DLM3000或DLM5000，可以有效减少误触发和抖动的发生。
