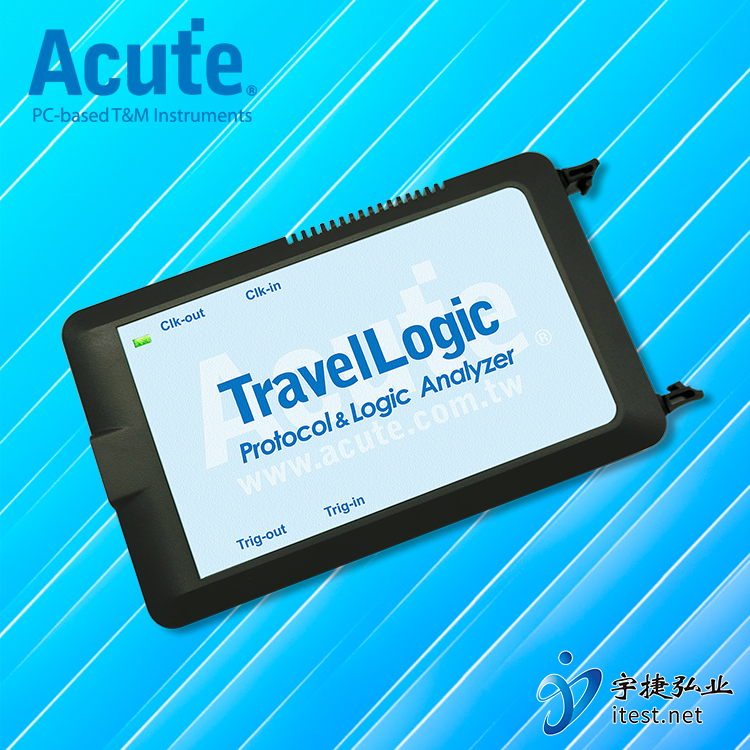

一、TravelLogic逻辑分析仪+协议分析仪TL4000系列特点

　　• PC-based

　　• USB3.0 接口/电源

　　• 34 通道

　　• 2GHz 时序 / 250MHz 状态分析

　　• 8Gb 总內存 (最大)

　　• 可与皇晶或其他品牌示波器叠加成 MSO

　　• 总线解码 : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, DMX512, EDID, eMMC 5.0, eSPI, I²C,I²S, I3C,

                           NAND Flash, NEC IR, Profibus, SD 3.0/SDIO, Serial Flash, SPI,SVID², SWD, UART,

                           USB1.1, USB PD 3.0... 90余种

　　• 总线触发 I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, LIN2.2, SPI, UART, USB PD 3.0, ...

　　• 总线触发 II : DALI, I3C, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

　　• 总线触发 III : eMMC 4.5, eSPI, MII, RGMII, RMII, NAND Flash, SD 3.0, SVID³, ...

　　• 协议分析 I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, LIN2.2, SPI, UART, USB PD 3.0, ...

　　• 协议分析 II : DALI, I3C, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

　　• 协议分析 III : eSPI, MII, RGMII, RMII, SVID³

二、TravelLogic逻辑分析仪+协议分析仪TL4000系列型号及规格

三、TravelLogic逻辑分析仪+协议分析仪 TL4000系列软件画面
