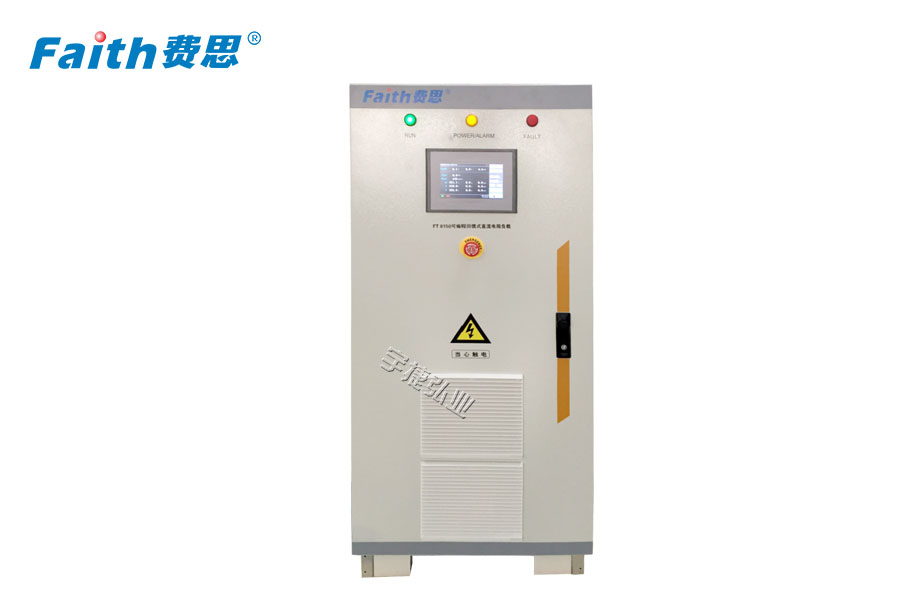

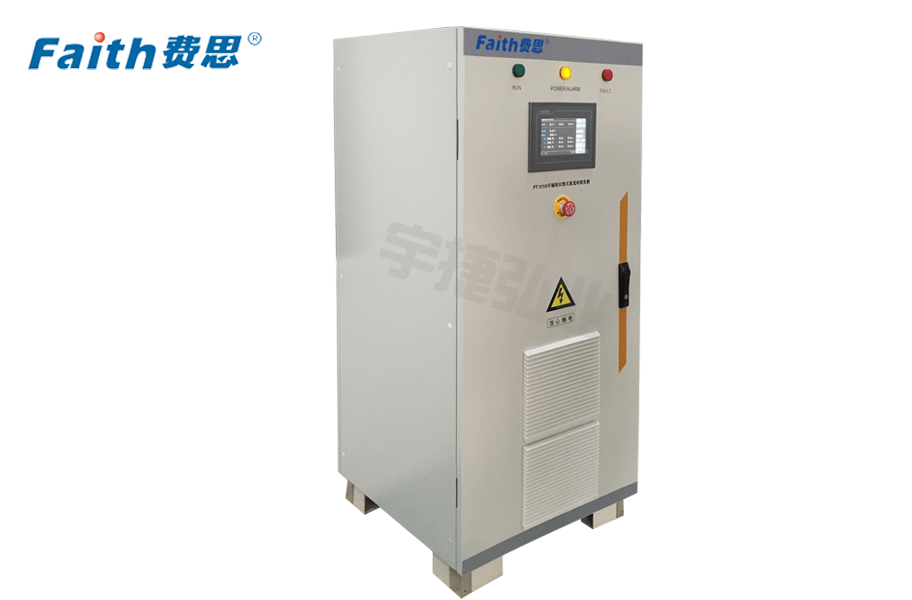

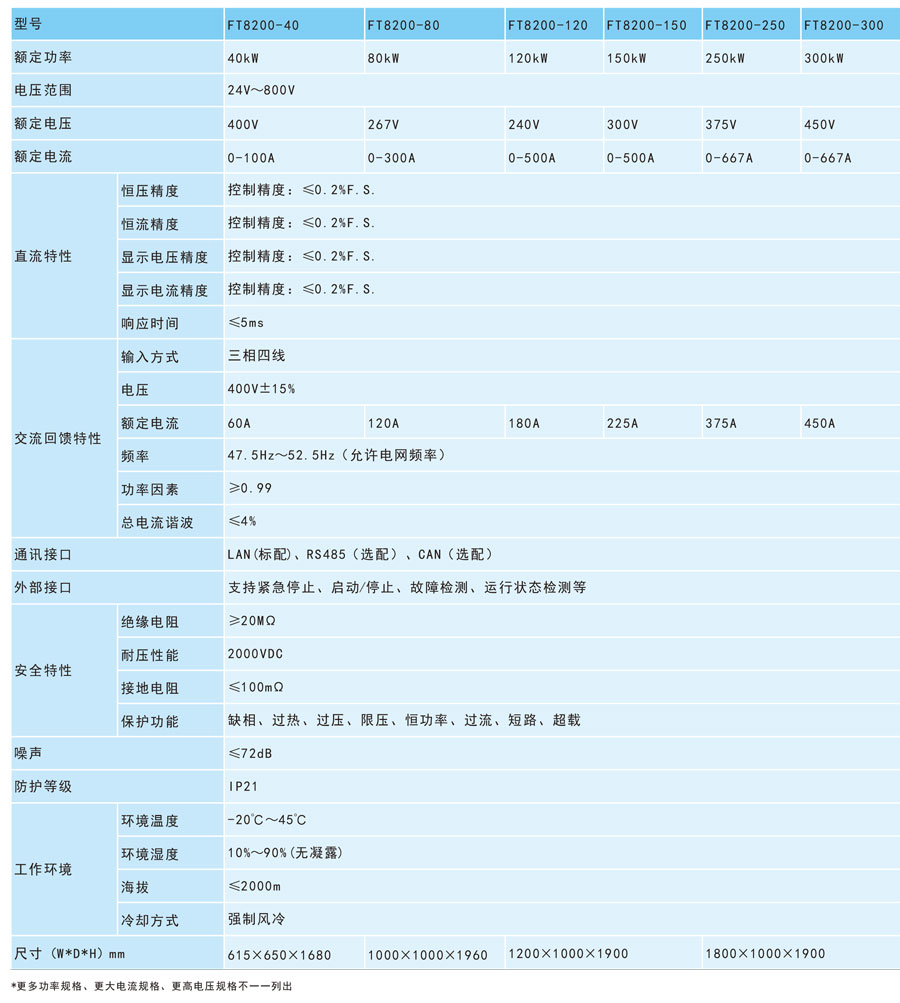

回馈式直流电子负载FT8200系列

一、回馈式直流电子负载FT8200系列概述

　　FT8200系列回馈式直流电子负载，可将吸收的直流电转化成工频的交流电。既能模拟各种负载特性，又能将吸收的电能回馈至电网。其独特的电能回馈功能，不仅可节约大量的用电及散热成本，同时也更符合节能环保要求。

　　FT8200系列采用DC-DC，DC-AC双向变换两级或三级架构，能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。DC-DC变换采用高频电路，输入电压范围宽，可实现24V至满量程的全范围负载输入。

二、回馈式直流电子负载FT8200系列主要特点

　　◆ 具备恒流、恒压、恒功率模式;

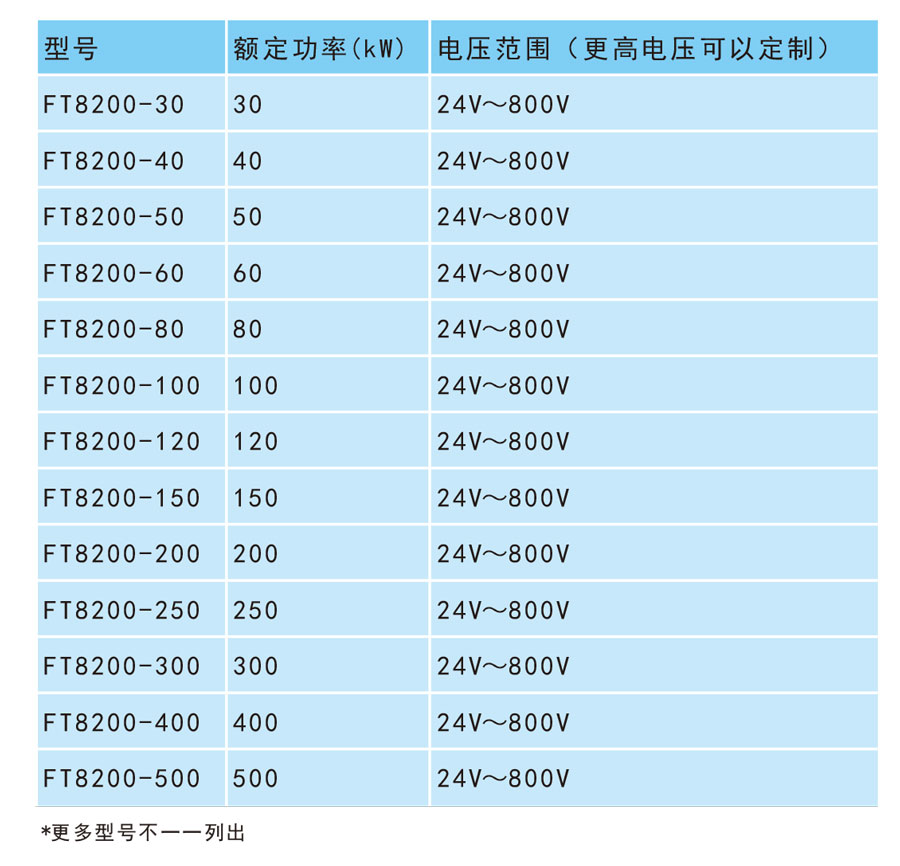

　　◆ 直流输入范围：24V～800V，可适应不同场合需求;

　　◆ 能量自动回馈电网，回馈效率高;

　　◆ 电路结构紧凑、最大效率>90%;

　　◆ PWM逆变原理，功率因数>0.99;

　　◆ THD和注入谐波因数满足国标GB/T14549-93;

　　◆ 输出纯正弦波，谐波畸变率低，对电网基本无谐波污染;

　　◆ 内置交流隔离变压器+LC交直流滤波器，输入输出间电气隔离;

　　◆ 具备直流输入的电压范围宽、测量精度高、动态响应快的特点;

　　◆ 直流端电压，电流， 电阻，功率设定与量测;

　　◆ 快速电流切换;

　　◆ 具有全方位的电源保护方案和完善的自我检测和保护功能，在出现系统故障时将停止并网逆变;

　　◆ 具备多种通讯接口：LAN、RS485(选)、CAN(选);

　　◆ 彩色触摸屏操作，人机界面友好。

三、回馈式直流电子负载FT8200系列应用领域

       ◆ 各种电池(燃料电池、动力电池、铅蓄电池、储能电池)放电测试

　　◆ AC/DC、DC/DC转换器老化测试

　　◆ 直流充电桩、充电模块测试

　　◆ 大功率开关电源、UPS电源、通信电源、服务器电源的测试

　　◆ 电力电子设备的检测与老化

　　◆ 储能系统变流器测试

四、回馈式直流电子负载FT8200系列回馈架构

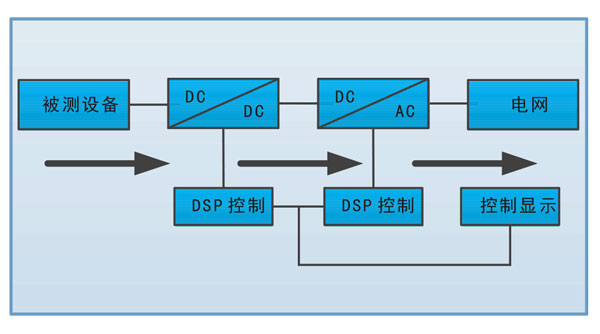

　　FT8200系列大功率高精度可回馈直流电子负载系统框图如下所示，主要是由两大部分组成，前部分是DC-DC高频逆变(低压两级)，后部分是高功率因数DC-AC并网逆变。系统主控由双DSP控制实现，保证了系统响应快速性、控制的高精度以及测量参数的多样化。
