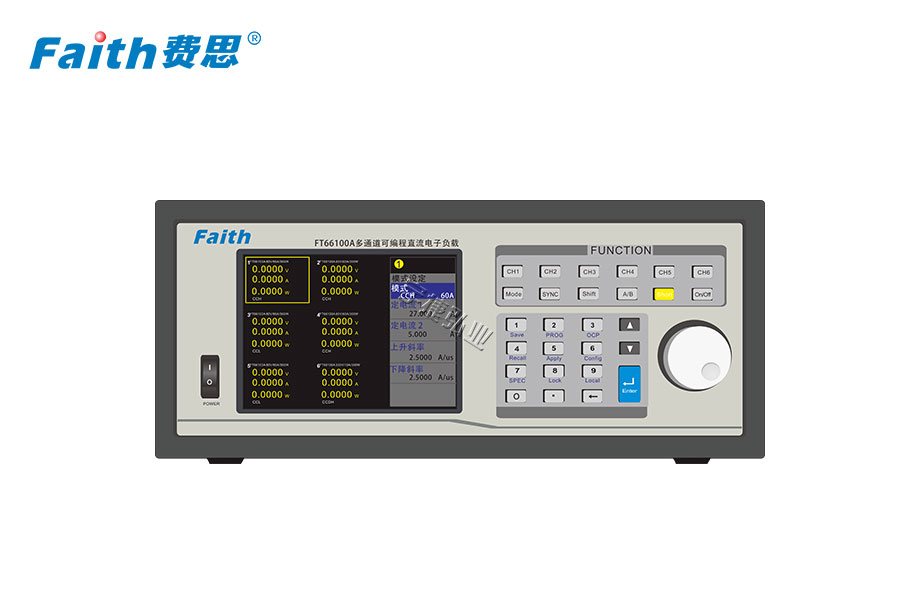

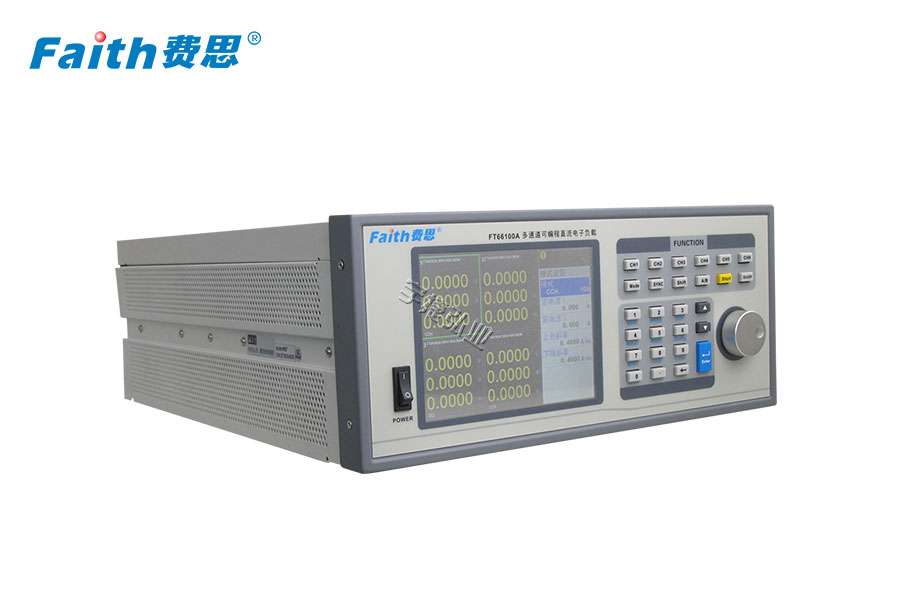

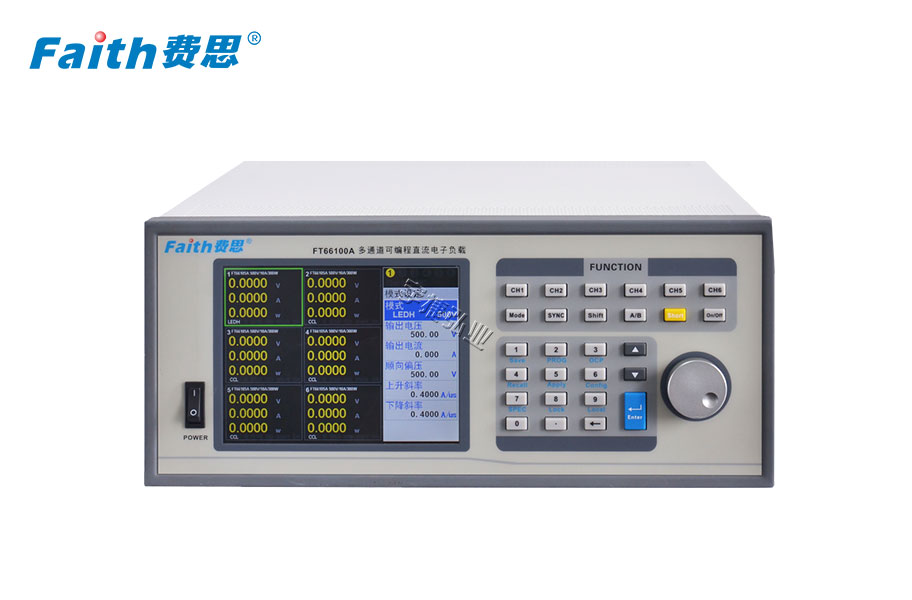

多通道电子负载FT66100A系列

一、多通道电子负载FT66100A系列概述

　　FT66100多通道可编程直流电子负载，采用模块化设计，单机框最多可安装6个电子负载模块。其配置的8英寸彩色屏幕，能够同时显示6个通道的工作内容，并根据通道数量，自适应调整最佳显示界面。本负载提供丰富的测试功能， 适用于各种单路或多路输出的直流电源、充电器、LED驱动器或相关设备的测试， 其中既包含CC、CV、CR和CP等基本的测试模式， 还提供了LED测试模式及动态测试功能，动态频率可达20kHz。

　　FT66100系列采用主机和模组一拖多的结构。用户可根据测试的通道数与功率需求自由选择模块， 非常适合组建电源测试平台。其配备了RS232、GPIB( 选) 、LAN( 选) 等多种通讯控制接口， 方便用户实行远程智能化控制， 极大地提高工作效率， 能为您的设计和测试提供多种解决方案。

二、多通道电子负载FT66100A系列特点

　　◆ 8寸彩色显示屏，可同时显示6通道数据及设定参数，自适应屏幕显示

　　◆ 支持中/英/繁语言显示

　　◆ 5位数据显示，0.05%精确度，20kHz动态频率可设置上升与下降斜率

　　◆ 恒流，恒压，恒阻，恒功率和LED五种测试功能

　　◆ 多个模组间可设置同步模式，从容应对大电流或多输出通道设备的测试

　　◆ 过电压/过电流/过功率/过温度/极性反接等全方位智能保护

　　◆ 具备可调硬件电流、功率限制值，可有效对被测试设备提供可靠保护

　　◆ 支持快速调用，数字键可任意调用已保存设置，测试便利

　　◆ 支持自动测试，负载自动完成测试过程，并给出测试结果

　　◆ 支持OCP测试，自动寻找过流保护点，记录最大电流及最大功率值并产生结果判断

　　◆ 两种短路状态，切换和延时，确保被测电源的安全性

　　◆ 完善的硬件软件保护，全面的对内对外保护

　　◆ 模拟容性感性负载，控制电池充电，放电状态

　　◆ RS232、GPIB(选)、LAN(选)通讯口，标准SCPI指令集，方便搭建测试系统

　　◆ 采用智能风扇控制，节约能源，降低噪音

三、多通道电子负载FT66100A系列应用领域

　　◆ 小功率电源、DC转换器、手机充电器、3C用电池、BMS等小功率电源产品的生产、老化与品检

　　◆ 汽车线束、连接器、保险丝、继电器、中央电器盒等产品测试

　　◆ 电池pack、BMS保护板均衡放电、电动工具生产测试、LED电源板生产检测等相关领域

四、多通道电子负载FT66100A系列主要功能

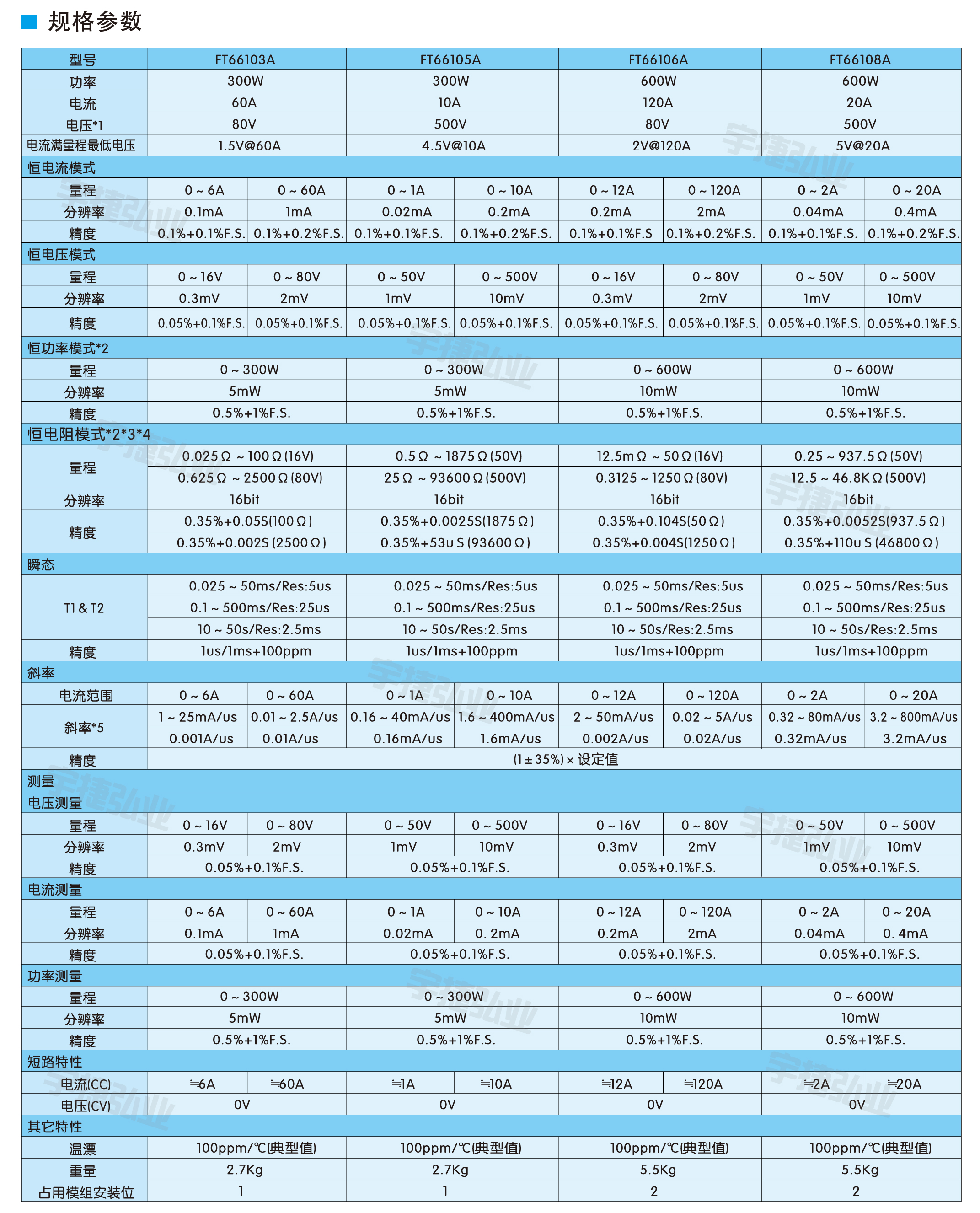

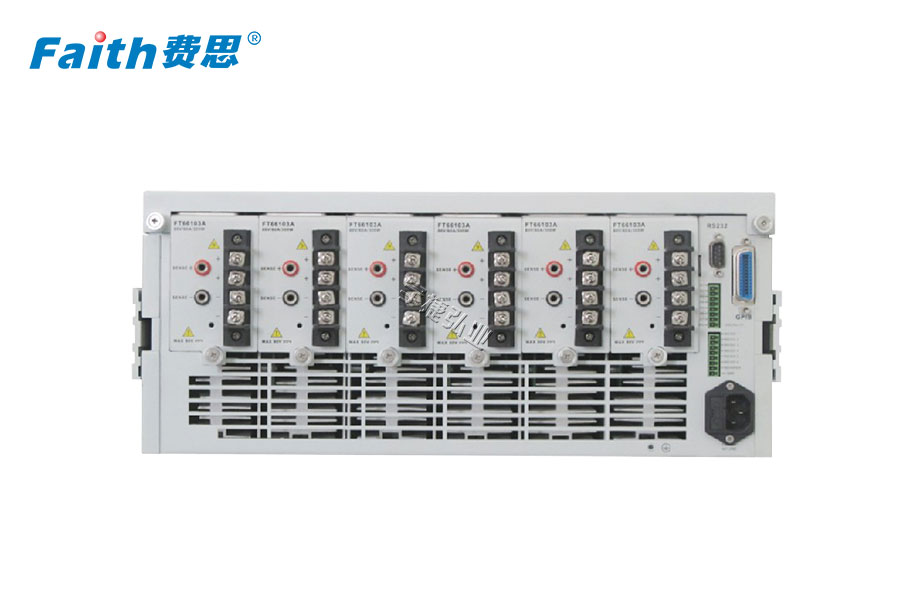

　　1、模组式设计

　　模组功率300W或600W，电流最大到120A，电压最大到500V。使用者可依据需求搭配模组，FT66100A主机可搭载6个300W、或3个600W模组。在多路输出的开关电源及其它电源产品的测试时，FT66100A系列负载所拥有的高功率拉载能力，是绝佳的选择。此外，程式功能中的Pass/Fail 判定，在自动化测试的产线上，能立即判定出产品的Pass或Fail。

　　2、负载定态模式应用

　　◆恒电流模式：电源负载跳变测试、电池放电时间及寿命测试、燃料电池测试、直流电机带载电路测试

　　◆恒电压模式：手机充电器测试、Fold back电源的电流限制测试、燃料电池测试、电流源测试

　　◆恒电阻模式：通信电源的缓开机测试、LED驱动器测试、汽车温度控制器的带载电路测试

　　◆恒功率模式：恒功率电源测试、电池容量及电池寿命测试

　　3、低电压特性与可操作范围

　　FT66100A系列负载的满载最低操作电压为1V，可操作范围如下图所示。低电压操作的设计，适合于DC/DC转换器、燃料电池及其他低电压高电流元器件的测试。

　　4、动态功能

　　FT66100A系列电子负载提供动态功能，可根据设定在两个参数间周期切换，且可设置切换斜率。此功能常用于测试电源瞬态特性。动态模式更是可提供高达20kHz的带载频率，让您的测试随心所欲。

　　5、程式功能

　　FT66100A系列负载提供程式测试功能，相比于动态测试，此功能可模拟实际负载的复杂变化，为您的电源或其他产品在带载复杂负载时的性能提供可靠高效测试。程式模式下，负载根据档案对设备进行多项测试并在测试完成后以Pass或Fail的形式提示测试结果。程式模式的优势在产品检验方面尤其明显，可显著提高产品检验效率。负载最多可存储10个程式，每个程式含10个序列，总共100个档案。若单个程式序列不足以测试待测物，可以使用程式链功能以获得更多序列进行测试。

　　6、Apply功能

　　FT66100A提供多种应用模式以适应特殊情况下的测试。具体包括四种模式：感性负载模拟(CC Rise)、容性负载模拟(CV Rise)、恒电流转恒电压模式(CC to CV)及恒电阻转恒电压模式(CR to CV)。

　　CV Rise模式，等效于一个容性负载，其模拟电容的大小与软启动的上升时间成正比;CC Rise模式，等效于一个感性负载，其模拟电感的大小与软启动上升时间成正比。CC to CV模式及CR to CV模式主要用于电池或电容类产品测试，能使得放电更加彻底。

　　7、LED模式

　　LED模式主要用于测试LED驱动器。通过设定偏置电压Vf和电流Io，负载特性将模拟此参数的LED灯具特性，当待测物电压超过某一限定值Vf时，负载将以近似恒阻的方式运行。

　　8、保护功能

　　FT66100A系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外，用户可以根据需要设置合适的可编程电流与功率限制值。被测设备输出电压上升或下降速度慢时，可以开启Von、Voff功能。全方位的保护功能，确保了产品的可靠性，是工程测试及自动测试系统值得信赖的产品。

　　9、同步功能

　　FT66100A系列电子负载可实现多模组并联使用，六个模组的开启、关闭、动态、程式、Apply均可同步进行。

　　10、SCPI与远程控制

　　FT66100A系列电子负载支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。

　　FT66100A系列通过RS232与GPIB接口方式可轻松实现电子负载的远程控制。
