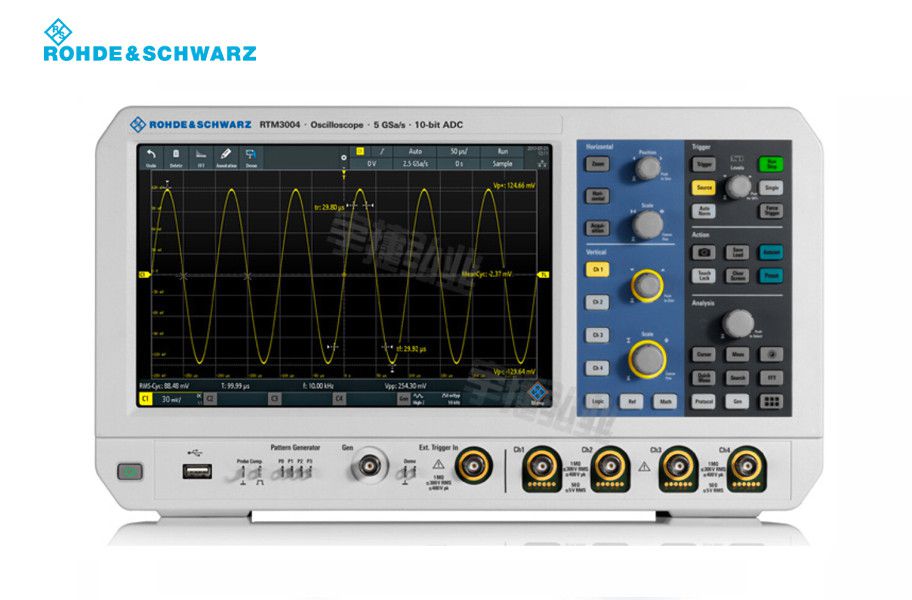

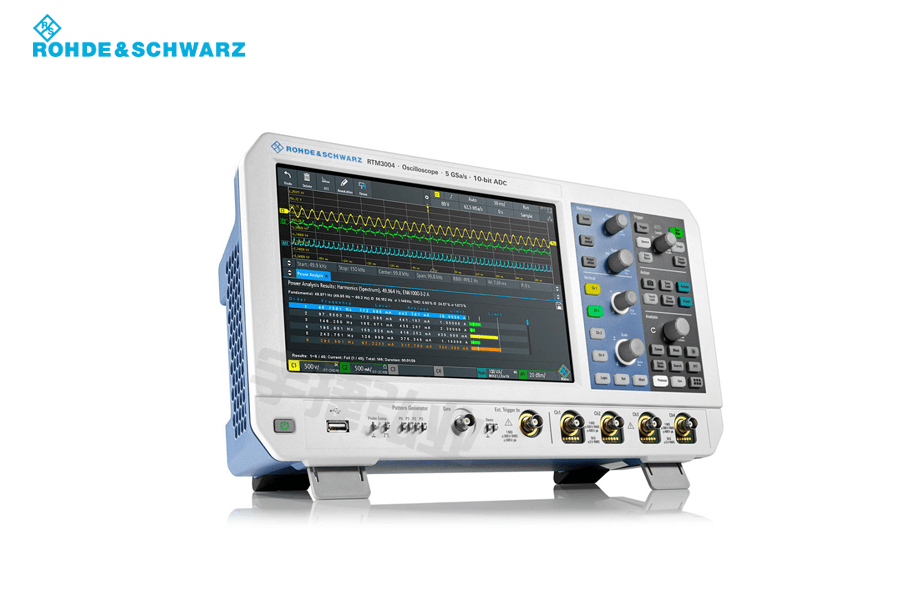

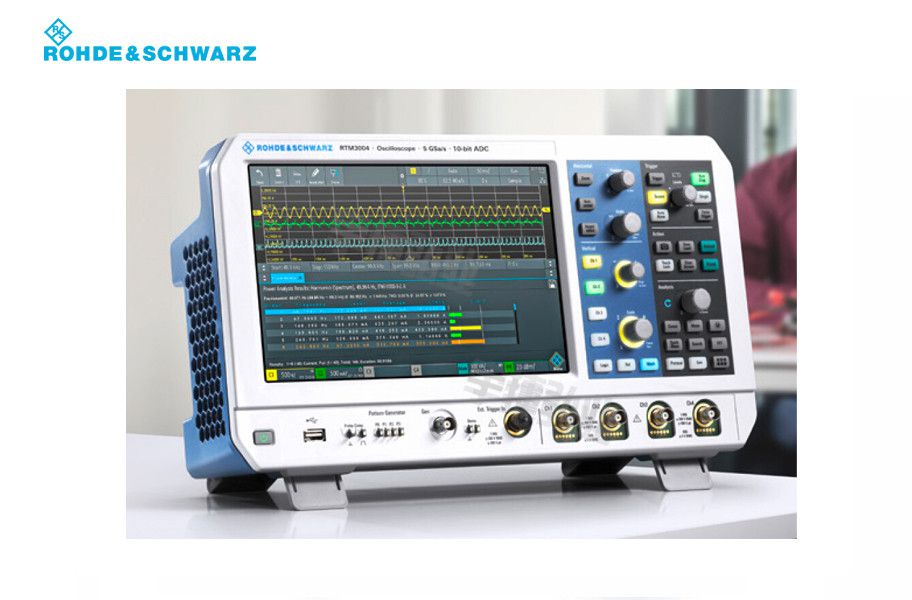

罗德与施瓦茨R&S 示波器RTM3000

一、产品概述

　　罗德与施瓦茨R&S RTM3000将10位ADC、10倍存储和10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口完美结合，适用于解决日常调试问题。

　　罗德与施瓦茨R&S RTM3000示波器配备同级别中最高分辨率(1280×800像素)且尺寸最大的电容式触摸显示屏 (10.1")，操作起来和智能手机一样。只需触摸屏幕即可快速浏览弹出菜单，并可通过手势操作轻松缩放或移动波形。

　　与传统8位模数转换器相比，10 位模数转换器产生的波形精度提高了4倍。您将获得更清晰的波形，更多的信号细节。

　　如果所有通道均启用，则每个通道上的存储深度都可达到40Msample。在交织模式下，存储深度可达80Msample，可捕获更长的信号序列，进而获取更详细的分析结果。通过罗德与施瓦茨探头接口，所有罗德与施瓦茨探测解决方案均可顺畅连接任何被测设备。

　　罗德与施瓦茨R&S RTM3000 不仅仅是一台示波器。它将逻辑分析仪、协议分析仪、波形发生器和码型发生器以及数字电压表集于一体，同时集成了专门的操作模式，可进行频谱分析、模板测试和长数据采集。您可以快速高效地调试所有类型的电子系统，而且 R&S RTM3000 的价格极具吸引力，符合所有重要的投资保护原则。

二、优点和主要特性

　　1、可查看叠加于大信号上的小信号细节

　　10 位垂直分辨率

　　罗德与施瓦茨R&S RTM3000 使用罗德与施瓦茨设计的定制化 10 位模数转换器，与传统 8 位模数转换器相比，波形精度提升4 倍。

　　分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。为精确测量小电压部分，分辨率必须高于8 位。

　　500 μV/div：全测量带宽和低噪声

　　罗德与施瓦茨R&S RTM3000 示波器具有低至 500 μV/div 的出色灵敏度。传统示波器只有采用基于软件的放大或限制带宽，才能达到此水平的输入灵敏度。即使在 500 μV/div 的条件下，R&S RTM3000 示波器也能在整个测量带宽内展示信号的实际采样点。这就确保了高测量精度。

　　屏幕上所示信号的精确度取决于示波器的固有噪声。R&S RTM3000 示波器使用低噪声前端和先进的模数转换器，即使在最低垂直分辨率的情况下也能实现精准测量。

　　2、在全带宽下采集时间更长

　　40 Msample(标配)，80 Msample(交织模式)

　　罗德与施瓦茨R&S RTM3000提供同级别中领先的存储深度：每个通道的存储深度达到40Msample，在交织模式下存储深度可达80Msample。这比同类仪器中的示波器高出八倍。它可以在高采样率下(例如在分析开关电源的瞬态信号时)捕获更长的采集序列，以便获得更详细的分析结果。

　　分段存储：400Msample，带历史功能

　　R&S RTM-K15选件带有深存储、分段存储功能，能够分析较长周期内的信号序列。例如，可以在几秒或几分钟内捕获有通信间隔的协议信号(例如 I2C 和 SPI)。由于分段长度从 10 ksample 至 80 Msample 不等，因此 400 Msample 的存储深度能得到最优的利用;用户可以记录 34 000 多个连续的波形。

　　在历史模式下，可以调用 400 Msample 最大分段存储深度内的所有采集波形并分析。例如可通过模板测试、快速测量和 FFT 等功能进行进一步分析。

　　始终保持高采样率

　　借助高采样率的示波器，可以更好地检测信号故障和重要事件。许多应用需要很长的捕获时间，比如在分析串行协议时。R&S RTM3000 示波器的采样率高达 5 Gsample/s，存储深度高达 80 Msample，在同类产品中遥遥领先。它可以精确显示长序列的信号及其细节。
