在线蓄电池测试维护系统FT1000

一、在线蓄电池测试维护系统FT1000概述

　　FT1000蓄电池测试维护系统通过采集蓄电池内阻、电压、温度数据，建立相应数据库，通过内阻、电压、温度分析以及24小时在线监测，确保劣化电池及时被发现。FT1000蓄电池测试维护系统由FT1000A蓄电池参数协议解析器、FT1000B系列蓄电池参数监测探头与FT1000BVA蓄电池组参数监测探头共同组成。FT1000自带实时时钟模块、网络通信模块、HMI人机交互界面，能够脱离上位机控制FT1000B完成蓄电池组的各种参数监控并记录存储。

二、在线蓄电池测试维护系统FT1000功能特点

　　◆ 可采集并保存FT1000B与FT1000BVA数据到硬盘中

　　◆ 自动采集、手动采集、抓取总线数据三种工作模式

　　◆ 提供提供协议点表，控制指令集

　　◆ 网络支持自动获取IP与固定IP两种模式

　　◆ 支持UDP、TCP两种网络通信模式

　　◆ 支持文件传输FTP服务，下载速度高达1MBps

　　◆ 可配置采样时间间隔，最小间隔1s

　　◆ RS485或以太网控制接口

　　◆ 标准19寸机箱，可安装于机架

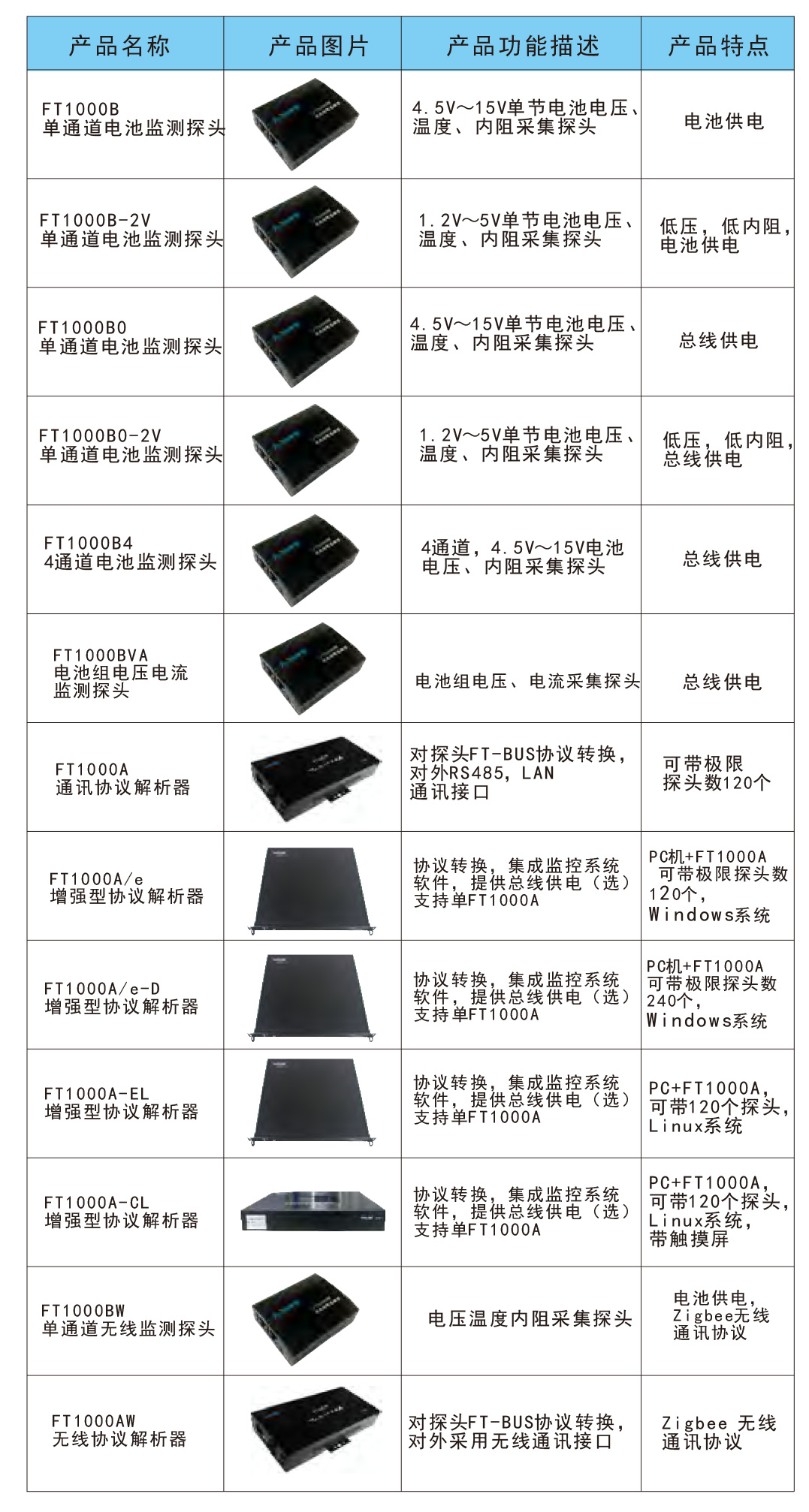

三、在线蓄电池测试维护系统FT1000系统组成

　　FT1000系统可由两种工作模式：

　　◆ 离线监控模式：

　　由FT1000A/E、FT1000B、FT1000BVA组成，FT1000自动完成数据采集与存储，可以远程导入监控中心完成数据分析，也可以用自带数据分析软件在本地进行数据分析。

　　◆ 在线实时监控模式：

　　由检测中心、通信网络、协议转换器FT1000A或FT1000A/E、FT1000B、FT1000BVA组成。

四、在线蓄电池测试维护系统FT1000系统功能

　　◆ 自动控制FT1000B与FT1000BVA完成蓄电池各类数据采集并保存

　　◆ 可在线、离线做完全核对性放电测试

　　◆ 自动采集、手动采集、抓取总线数据三种工作模式

　　◆ 提供远程调用控件包，控制指令集

　　◆ 丰富的测试工具集，可以实时查看采样数据和分析历史数据

　　◆ 支持UDP、TCP、RS232、RS485等多种通信方式

　　◆ 支持FTP文件传输服务，可在线或离线导出数据进行分析

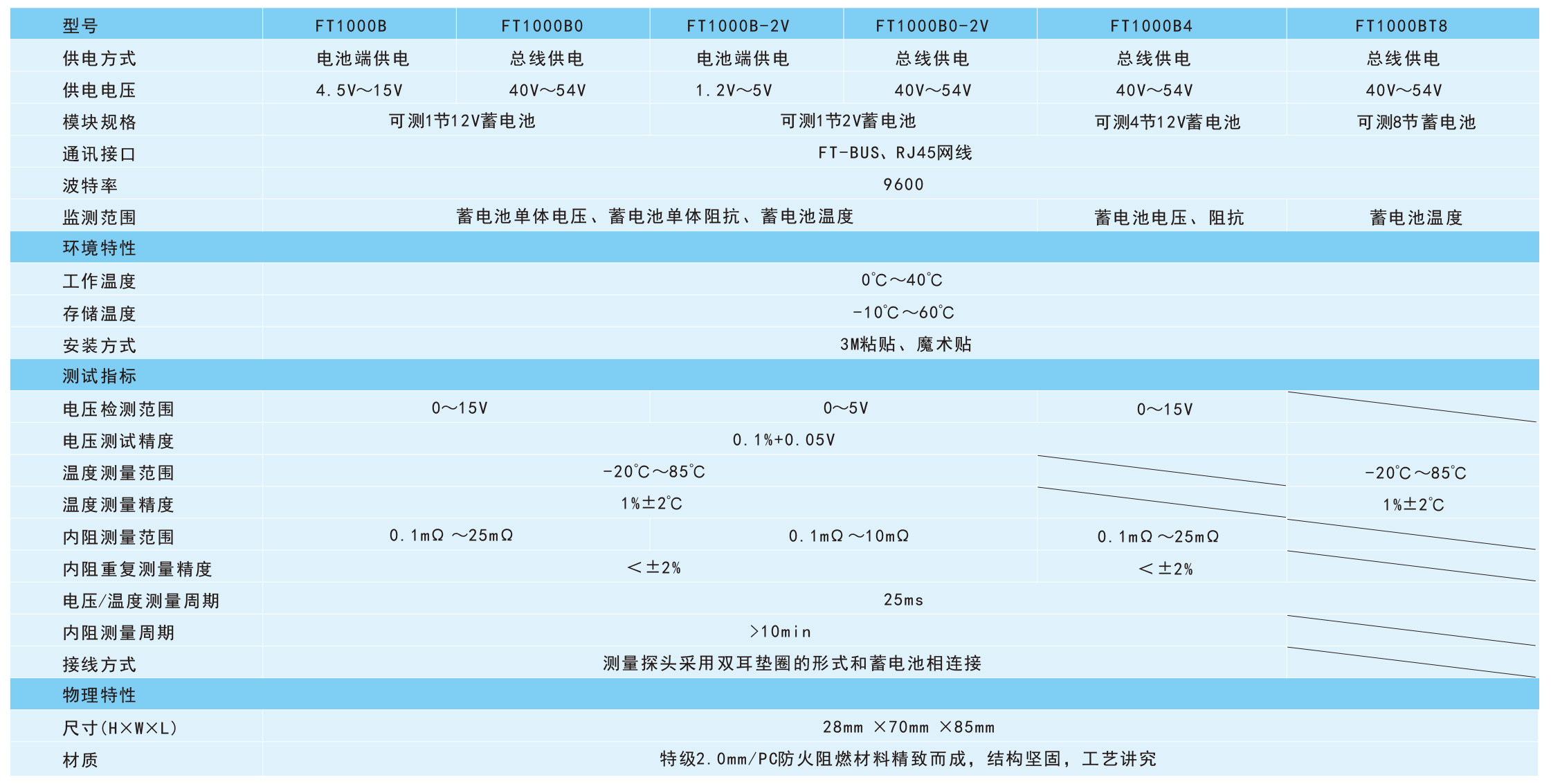

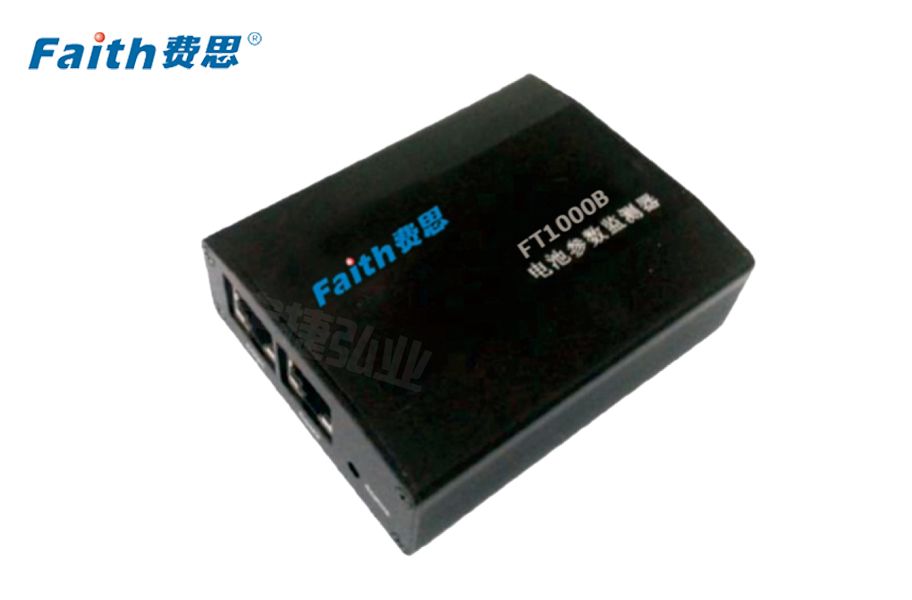

五、FT1000B在线蓄电池监测探头简述

　　FT1000B为一系列蓄电池参数监控测试探头， 包括FT1000B、FT1000B-2V、FT1000B0、FT1000B0-2V、FT1000B4等。系统采用多项核心技术，具有测量精度高、测试速度快、运行稳定可靠、易于操作维护等优点，其性能指标已处于国际领先地位。可在同一系统中根据客户的需求混合使用多种探头。系统配置灵活方便、适应性强，广泛适用于通讯、电力以及UPS后备蓄电池的监控等各个方面。

六、FT1000B在线蓄电池监测探头功能特点

　　◆ 可采集蓄电池单体电压、蓄电池单体阻抗、蓄电池间连接电阻+蓄电池接线柱电阻、蓄电池温度

　　◆ 采用KELVIN四线法测量，屏蔽测试线引入误差

　　◆ 测量回路设计有自恢复保险丝(1A)

　　◆ 两种供电方式选择(总线取电与电池取电)，适应性强

　　◆ 待机功耗小(3mA)
