自动化数据采集控制系统FT8000

品牌

费思Faith

型号

FT8000

◆ 32路ADC(可扩展成48路)、2路DAC、10路TTL电平DIO

◆ 1Mbps单通道ADC高速数据采集

◆ 100Kbps 多通道ADC同时采集

◆ ADC可配四种增益：±10V、±5V、±1V、±200mV

◆ 1Mbps数字DAC输出

欢迎垂询：137 5117 6688（微信同号）QQ138235948

FT8000

概述
参数
选型
下载

一、自动化数据采集控制系统FT8000概述

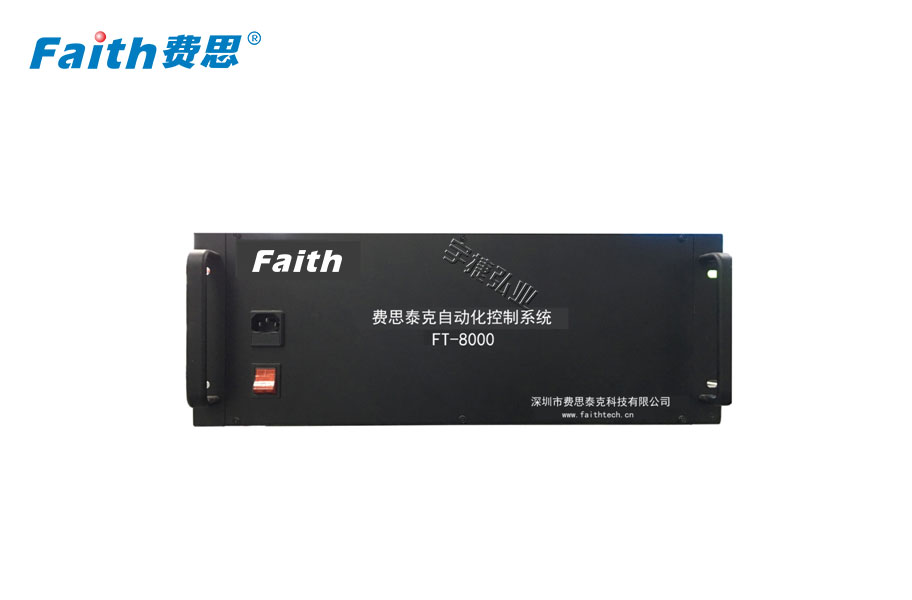

　　FT8000是费思设计开发的一套多功能数据采集控制系统，应用FPGA+ARM组合实现了高速数据采集，同时支持数字输入输出，继电器控制，万用表测量等功能。系统由主机箱、DAQ多功能数据采集卡、SWITCH通信卡、EXB扩展卡、RELAY8/16/24继电器卡、IO输入输出卡、DMM嵌入式万用表卡组成。系统自带百兆网卡与工业级RS485通信，可非常方便实现自动化系统的数据采集、系统控制、测量。

二、自动化数据采集控制系统FT8000系统概述

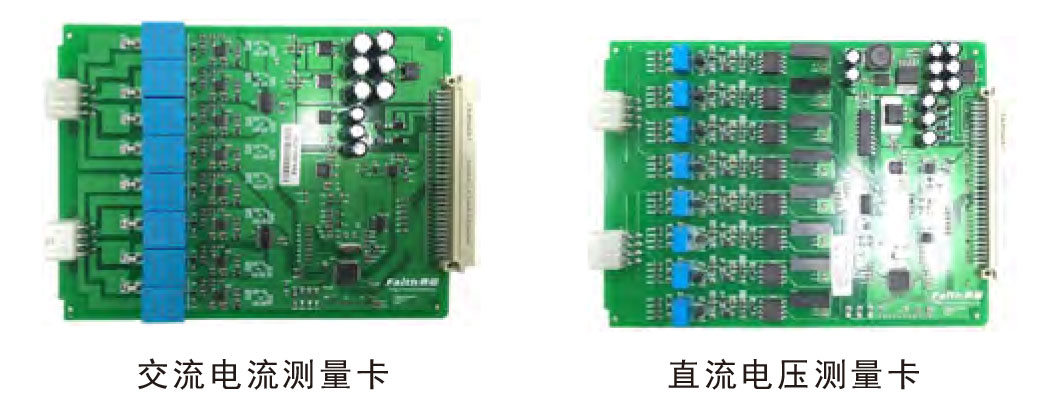

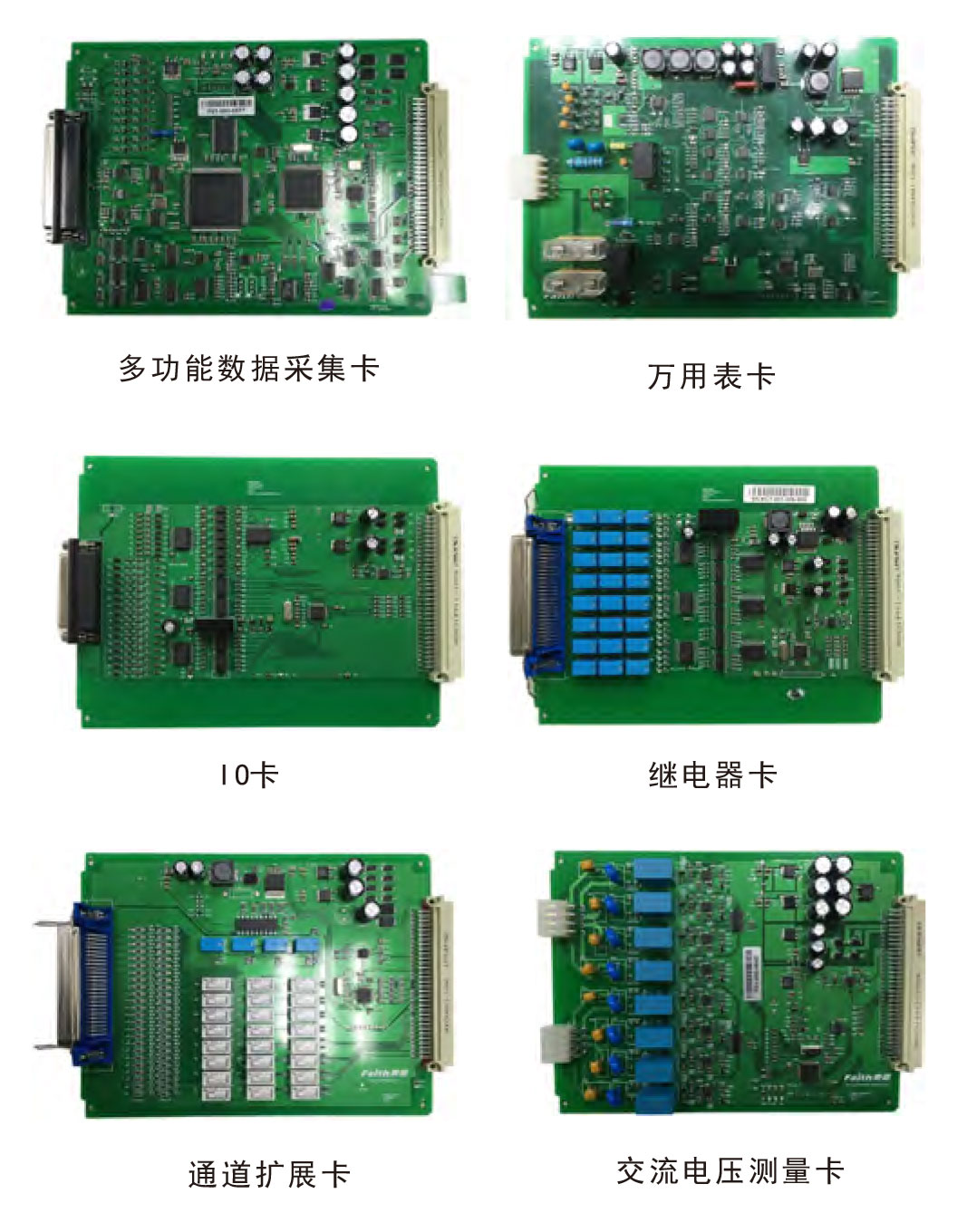

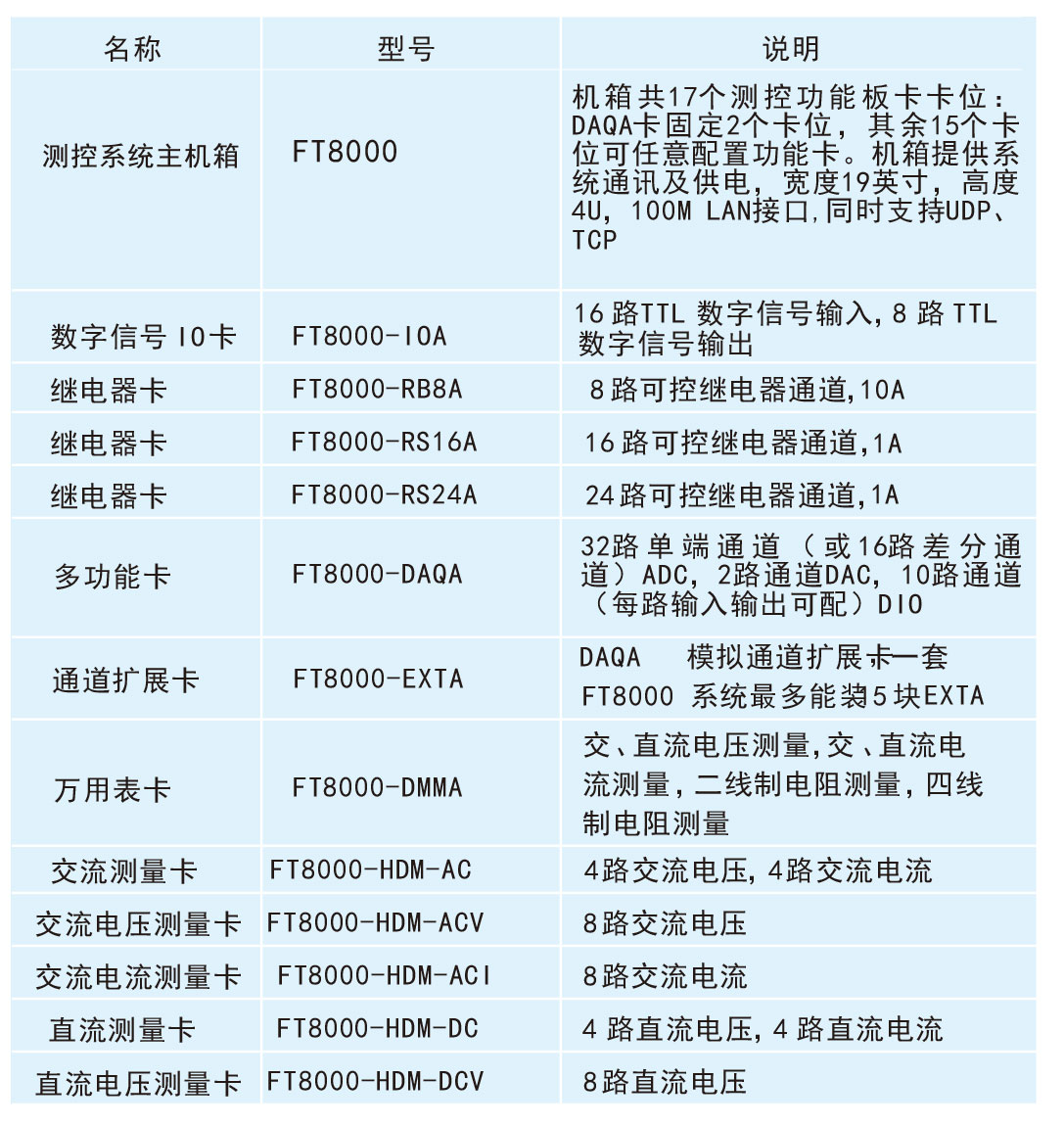

　　FT8000系统包含：DAQ多功能数据采集卡，SWITCH通讯卡、IO卡、EXB扩展卡、继电器卡、万用表卡等多种板卡。所有的卡均插在底板上，对外通过一个百兆网口通讯，主要可实现：

　　■ 32路ADC(可扩展成48路)、2路DAC、10路TTL电平DIO

　　■ 1Mbps单通道ADC高速数据采集

　　■ 100Kbps 多通道ADC同时采集

　　■ ADC可配四种增益：±10V、±5V、±1V、±200mV

　　■ 1Mbps数字DAC输出

　　■ 1Mbps速率TTL电平输入采集

　　■ 1Mbps速率TTL电平输出脉冲

　　■ 可测1Mbps以下TTL电平频率，周期，脉宽

　　■ 4路40Kbps PWM方波输出

　　■ 可多档位测交/直流(0-500V)电压、交/直流(0-10A)电流、二/四线制测(0-20M)电阻
