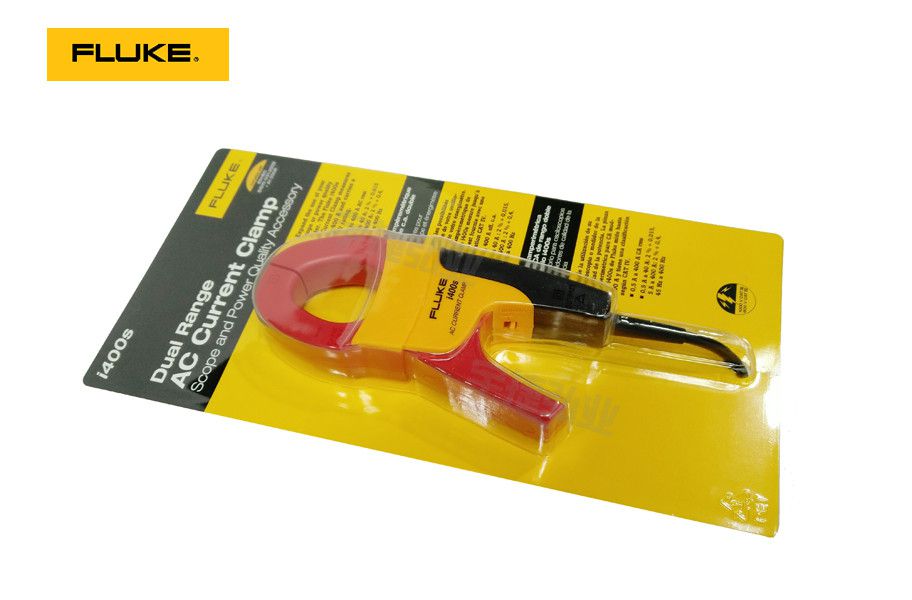

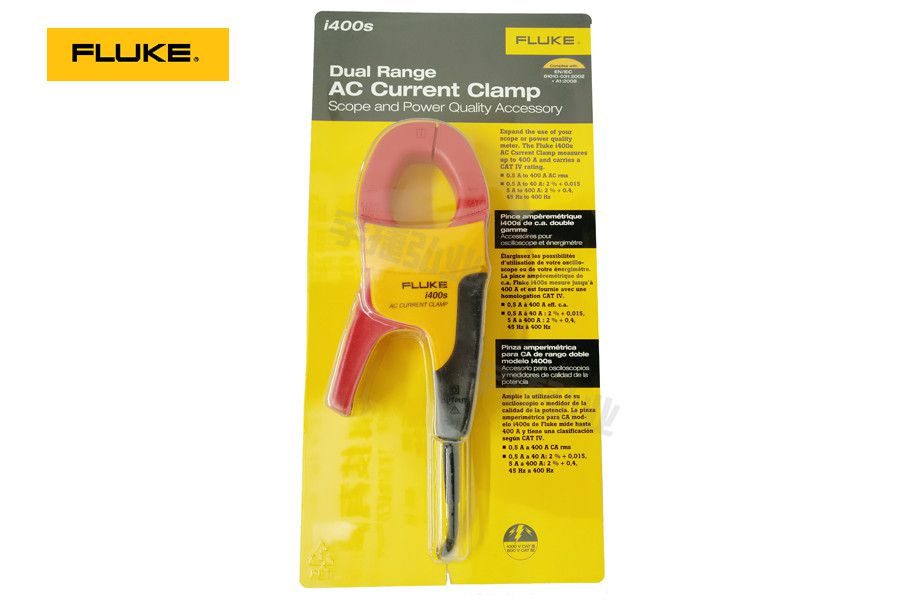

福禄克Fluke 交流电电流钳表i400s
◆ 与您的示波器或电能质量分析仪配套使用可测量高达 400 A 的交流电；
◆ 只提供安全级别为 CAT IV 600 V/CAT III 1000 V 的电流钳表；
◆ 专门设计成紧凑形状并发挥最大效用；
◆ 无需切断电路便能获得准确的电流读数；
◆ 软质防滑包胶膜手柄。
一、产品概述
磁通电流钳扩展了数字万用表、电能质量分析仪和便携式示波器的电流范围，可用于交流和交流/直流环境。Fluke i400s是专门设计来提供紧凑型最大效用的，并且是唯一具有CAT IV 600V/CAT III 1000V安全等级的电流夹具。
二、主要特性
◆ 与您的示波器或电能质量分析仪配套使用可测量高达 400 A 的交流电。
◆ 只提供安全级别为 CAT IV 600 V/CAT III 1000 V 的电流钳表。
◆ 专门设计成紧凑形状并发挥最大效用。
◆ 无需切断电路便能获得准确的电流读数。
◆ 软质防滑包胶膜手柄。
◆ 可选 DMM PM9081/001 BNC/Banana 适配器。
◆ 双量程: 40 A & 400 A，10 & 1 mV/Amp 输出。
◆ 导线最大直径 Ø 32 mm。
|
产品规格 |
||
|
技术规格 |
||
|
额定电流范围 |
40 A 量程 |
0.5 A 至 40 A |
|
400 A 量程 |
5 A 至 400 A |
|
|
基本准确度 |
40 A 量程 |
2% + 0.015 A (45-400 Hz) |
|
400 A 量程 |
2% + 0.04 A (45-400 Hz) |
|
|
相移 |
40 A 量程 |
|
|
0.5 至 1 A |
未指定 |
|
|
1 A 至 5 A |
4 ° |
|
|
5 A 至 10 A |
3 ° |
|
|
10 A 至 20 A |
3 ° |
|
|
20 A 至 40 A |
2 ° |
|
|
40 A 至 400 A |
不适用 |
|
|
400 A 量程 |
||
|
0.5 至 1 A |
不适用 |
|
|
1 A 至 5 A |
不适用 |
|
|
5 A 至 10 A |
未指定 |
|
|
10 A 至 20 A |
2 ° |
|
|
20 A 至 40 A |
2 ° |
|
|
40 A 至 400 A |
1.5 ° |
|
|
典型带宽 |
40 A 量程 |
5 Hz - 10 kHz |
|
400 A 量程 |
5 Hz - 10 kHz |
|
|
输出值 |
40 A 量程 |
10 mV/A |
|
400 A 量程 |
1 mV/A |
|
|
峰值系数 |
40 A 量程 |
≤ 3 |
|
400 A 量程 |
≤ 3 到 300 A |
|
|
|
≤ 2.5 到 400 A |
|
|
安全规格 |
||
|
安全等级 |
CAT IV 600 V，CAT III 1000 V |
|
|
最大无损电流 |
1000 V AC |
|
|
机械和通用规格 |
||
|
保修期 |
1 年 |
|
|
最大可测导线尺寸 |
32 mm (1.25 inches) |
|
|
输出电缆长度 |
2.5 m (8.2 ft) |
|
|
BNC 适配器 |
是 |
|
|
尺寸 |
150 x 70 x 30 mm |
|
|
重量 |
114 g |
|
