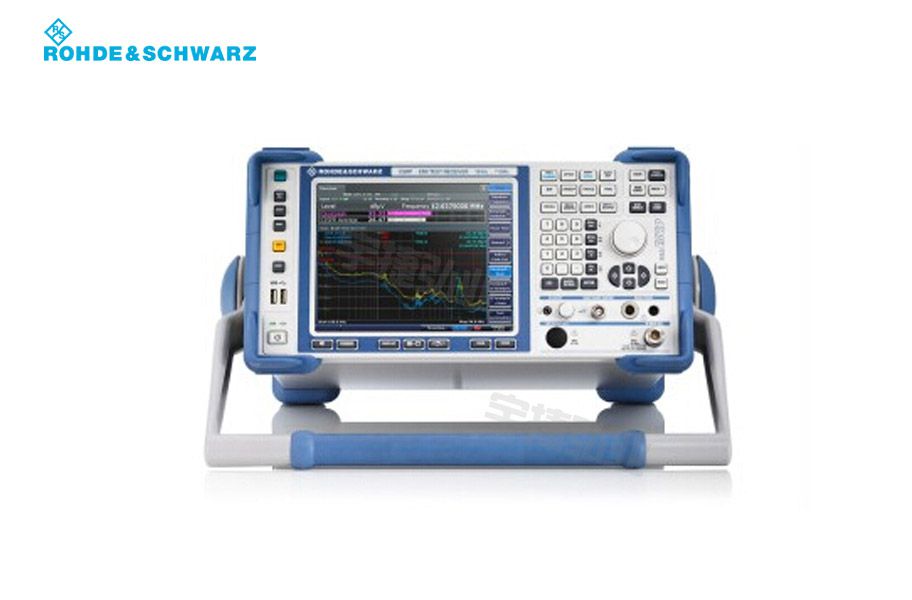

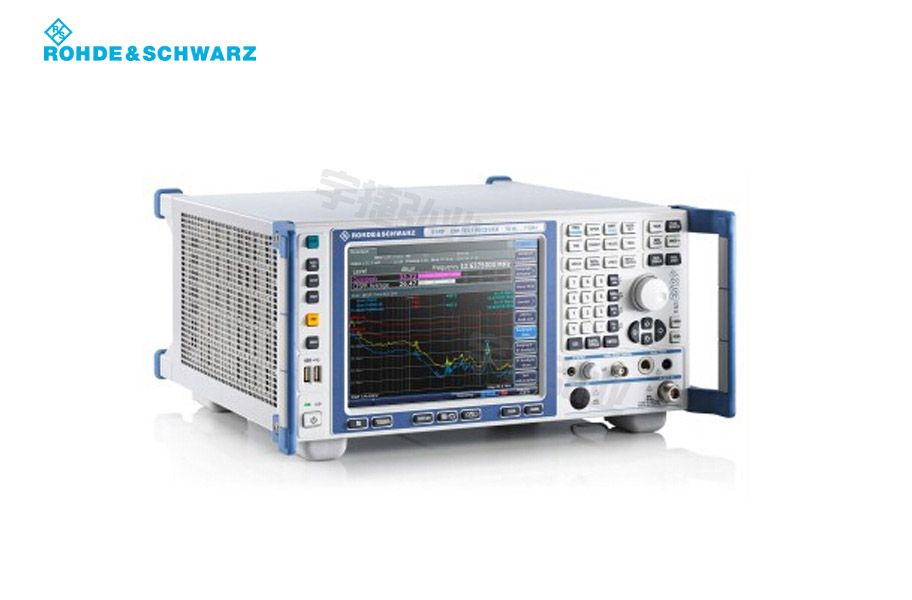

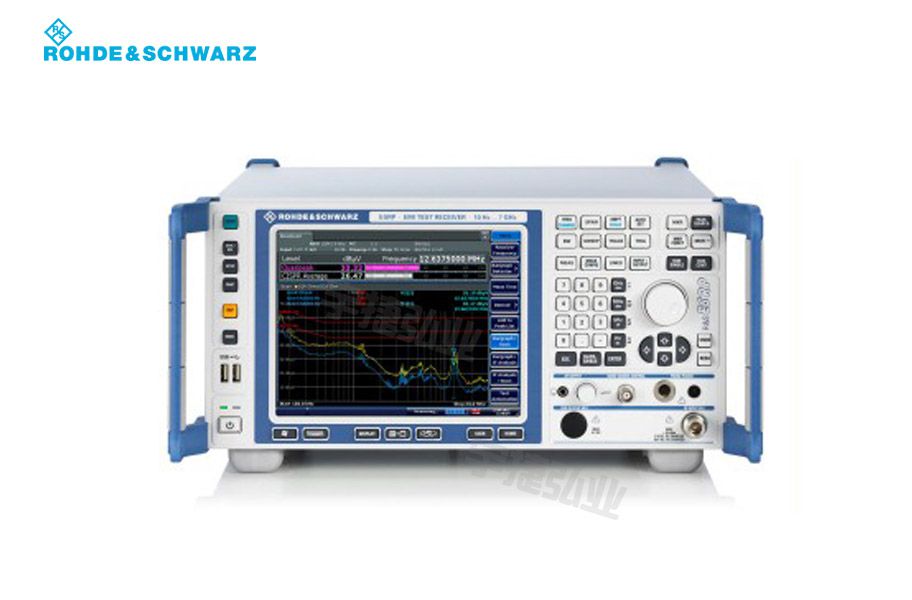

罗德与施瓦茨R&S EMI测试接收机ESRP-预认证测量

一、产品概述

　　R&S ESRP EMI 测试接收机是为了开发以及预认证测量过程中的诊断测量而设计的，以便产品准备好接受最终的认证测试。 该接收机可以使用传统步进式频率扫描或基于 FFT 的时域扫描(此方法可显著加快测量)测量频率范围介于 10 Hz 至 7 GHz 的电磁干扰。 与此同时，R&S ESRP 亦可作为一款功能全面的强大的信号及频谱分析仪，适用于实验室应用。 R&S ESRP 采用简明的菜单结构以及直观化的触摸屏，使这款测试接收机在任何模式下操作都十分方便。

　　R&S ESRP EMI 测试接收机使用基于 FFT 的时域扫描来执行 EMI 测量，将测量时间从过去的数小时显著压缩。 这显著节省了生产开发以及准备产品接受最终认证过程中的时间和成本。 可选预选功能有效防止前端过载并确保可重复的结果。 R&S ESRP 具备已经测试验证的功能，比如显示干扰信号周围频谱的中频分析，或者分析仪模式下的瀑布图显示，可帮助用户分析干扰信号。 有序的菜单结构便于用户导航至所需的功能或设置。

　　该仪器可在 21 cm (8.4") 触摸屏上同时显示最多六个不同的迹线，以便进行快速有效的结果分析。 R&S ESRP 具有紧凑尺寸、轻量设计、可选加固外壳以及可选直流电源，同样适用于移动应用。

二、主要特点

　　◆ EMI 测试接收机与信号/频谱分析仪集于一体

　　◆ 可选预选以及前置放大器 (R&S ESRP-B2)

　　◆ 分辨率带宽符合 CISPR 标准且可选择使用 10 Hz 至 1 MHz& 的十进位步长 (R&S ESRP-B29)

　　◆ 加权检波器： 最高峰值、最低峰值、平均值、均方根值、准峰值、具有计量时间常数的平均值以及 RMS(符合当前 CISPR 16-1-1 版本)

　　◆ 对重复频率 ≥ 10 Hz 的脉冲干扰进行符合标准的干扰测量(带 R&S ESRP-B2 预选/前置放大器选件)

　　◆ 基于 FFT 的快速时域扫描选项 (R&S ESRP-K53)

　　◆ 自动测试程序

　　◆ 中频分析选项 (R&S ESRP-K56)

三、特性和优势

　　根据商用标准进行干扰测量

       ◆ 预认证测量

　　◆ 在频谱分析仪模式下执行 EMI 测量

　　基于 FFT 的时域扫描加快测量

       ◆ 相比传统方案，能够显著加快测量速度

　　◆ 通过 CISPR 频段 B 并行测量传导干扰信号电平

　　强大的测量及分析功能

　　◆ 自动测试序列，涵盖预览测量、数据简化以及最终测量

　　◆ 可显示干扰信号周围频谱的中频分析功能

　　◆ 同步显示最多六个迹线以及四个条形图

　　◆ 预设天线因子(转换因子)以及用户创建的转换因子集

　　◆ 符合商用标准的 EMI 限值线库，具有快捷编辑器

　　◆ 使用 R&S ES-SCAN 以及 R&S EMC32 EMC 应用软件的远程控制测量及自动化 EMI 测试程序

　　◆ 适合一般实验室应用的广泛的分析功能

　　◆ 用于标量网络分析的跟踪发生器(选件)

　　操作方便，显示信息易懂

　　◆ 基于触摸屏的用户界面，带有撤消/重做功能

　　◆ 直观化扫描表

　　◆ 集成联机帮助

　　◆ 将结果及仪器设置保存到内部或外部媒介

　　◆ 可拆卸硬盘驱动程序 (HDD)，用于保护测试数据的机密性

　　◆ 通过 GPIB 或 LAN 远程控制

　　◆ 针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序

　　◆ 免费固件更新 – 紧跟新发展步伐

　　紧凑坚固 – 同样适合移动应用

　　◆ 直流电源，适合现场应用，可选择使用外部电池盒和/或加固外壳

　　◆ 耐高振以及冲击负荷的可拆卸固态驱动器 (SSD)

　　◆ 紧凑设计
