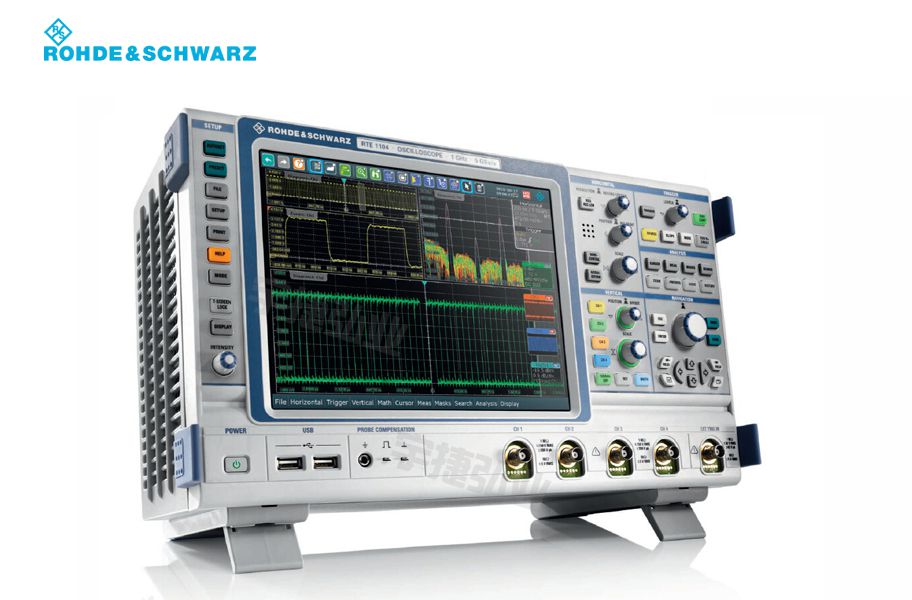

罗德与施瓦茨R&S 数字示波器RTE

一、产品概述

　　性能出色、使用方便的 R&S RTE 示波器。

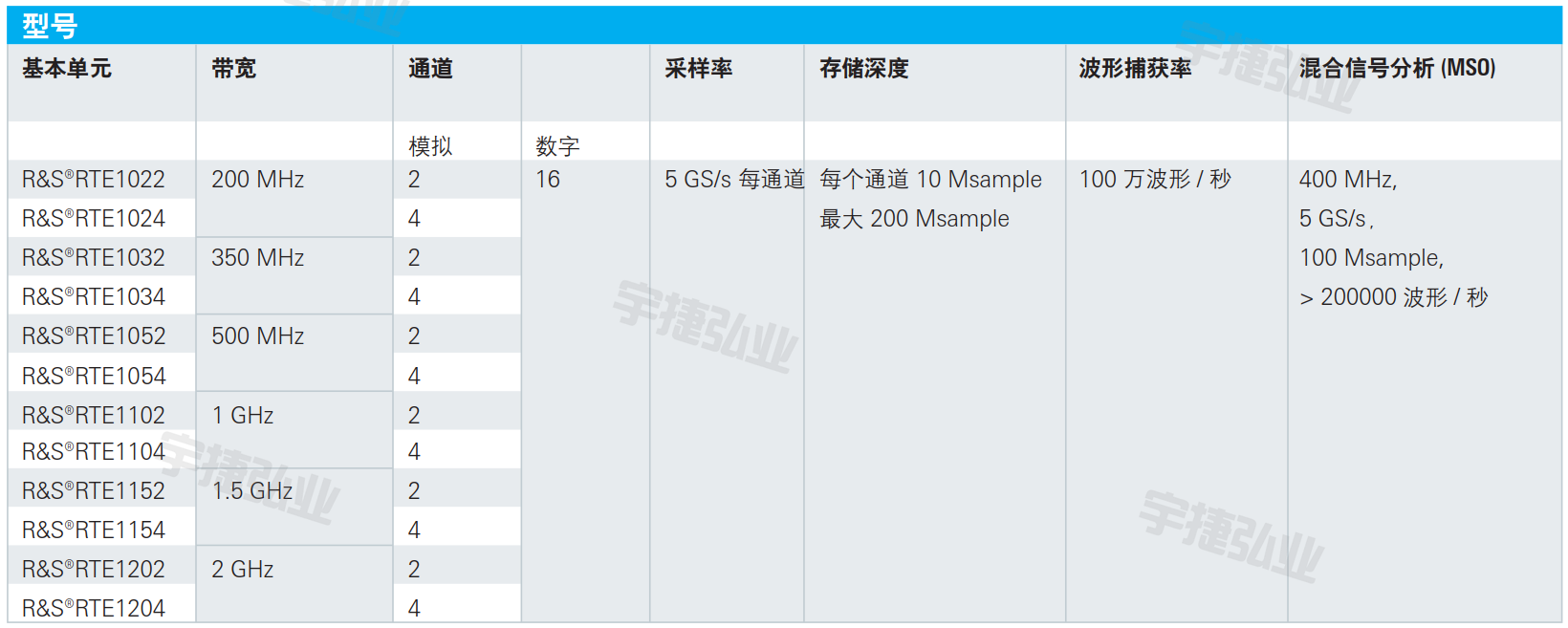

　　示波器具有 200 MHz 至 2 GHz 的带宽范围和优异的性能参数，在同类产品中树立了标准：

　　◆ 最 高 采 样 率 为 5 GS/s， 最 大 存 储 器 深 度 为 200Msample，可精确采集长信号序列

　　◆ 波形捕获率大于每秒 100 万个波形，适合快速发现信号错误

　　◆ 超低噪音前端和 16 位垂直分辨率，在高分辨率模式下显示精确结果

　　◆ 高精度数字触发系统几乎没有任何抖动，适合针对最小信号细节进行实时触发

　　提供的标配功能有 Quick Meas 一键测量功能、快速 MASK模板测试、强大的频谱分析、History 历史回放功能以及 77种自动测量功能等。由于是在罗德与施瓦茨公司 ASIC 中基于硬件实现各种测量功能，该示波器可以迅速获得测量结果。结果以大量波形为基础，提供统计结论信息。

　　R&S RTE 示波器可实现用于复杂分析的专用解决方案，包括适用于串行协议的触发和解码选件和电源分析选件。混合信号选件提供了 16 个数字通道，用来分析嵌入式设计中的逻辑元件。

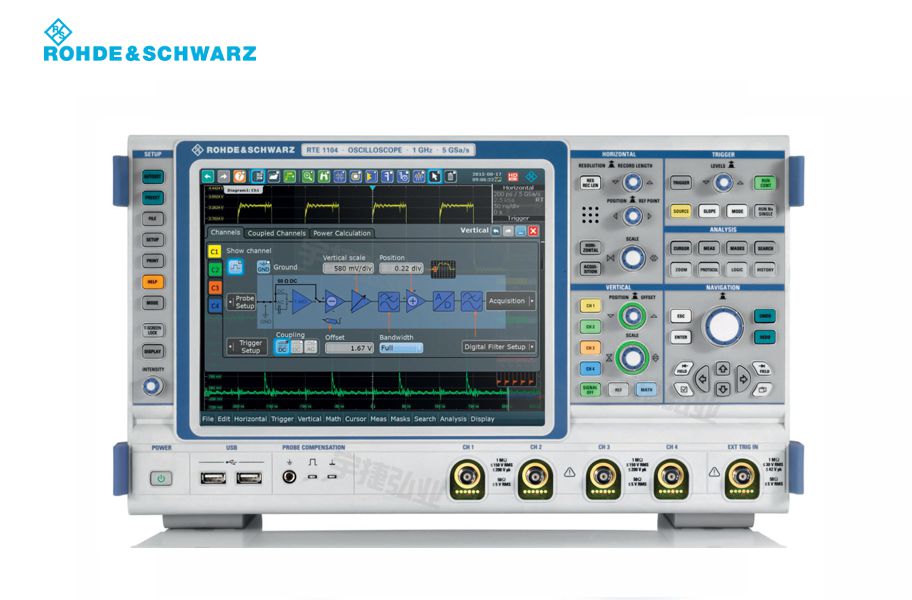

　　功能强大的 R&S RTE 示波器配有高分辨率 10.4" XGA 触摸屏，使用十分方便。

　　从嵌入式设计开发、电力电子分析到一般调试，R&S RTE可用来快速、精确和方便地完成日常测量与测试工作。

　　R&S RTE 是罗德与施瓦茨 “ 示波器的艺术 ” 示波器家族中的一员；使用一台示波器，可进行时域、逻辑、协议和频域等多项分析。

二、优点和主要特性

　　更准确的测量

　　◆ 固有噪声极低，可进行精确测量

　　◆ 单核 A/D 转换器保证高动态范围

　　◆ 即使在 500 μV/div 量程下也能达到全测量带宽

　　◆ 时间分辨率高，存储深度大

　　◆ 波形捕获率达到每秒 100 万个波形，可查找罕见信号故障

　　◆ 使用数字触发系统进行精确触发

　　更愉悦的操作体验

　　◆ 高分辨率触摸屏

　　◆ 可完全定制化的显示界面

　　◆ 快速访问重要工具

　　◆ 通过指尖操作轻松掌握信号细节

　　◆ 快速访问仪器设置

　　◆ 按下一个按钮即可进行归档

　　更多功能，更快获得测量结果

　　◆ 自动测量：77 种测量功能

　　◆ QuickMeas：一键快捷操作即可获得关键测量结果

　　◆ 历史模式：按当前时间往回查看波形

　　◆ 模板测试：设置仅需数秒

　　◆ FFT 功能：分析信号频谱的轻松方法

　　◆ 搜索和导航：聚焦于信号细节

　　◆ 数学运算：计算十分方便

　　◆ 参考波形：快速比较

　　专为应对多域挑战设计

　　◆ 逻辑分析：快速、精确地测试嵌入式设计

　　◆ 串行协议：方便的触发与解码

　　◆ 电源分析

　　◆ 频谱分析

　　◆ EMI 调试：产品开发期间的电磁干扰测试

　　◆ 高分辨率显示：16 位垂直分辨率，能够查看更多内容

　　功能强大的探头

　　丰富的附件
