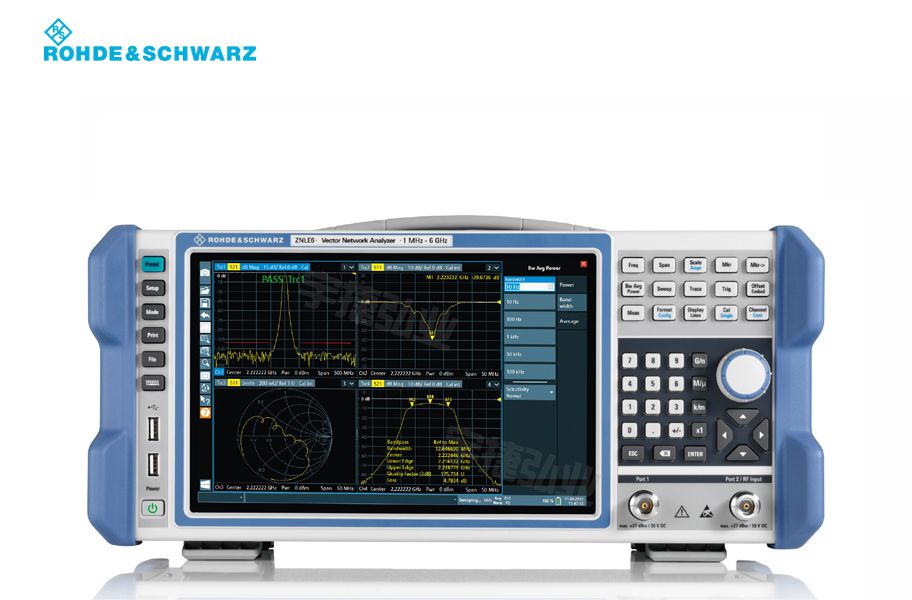

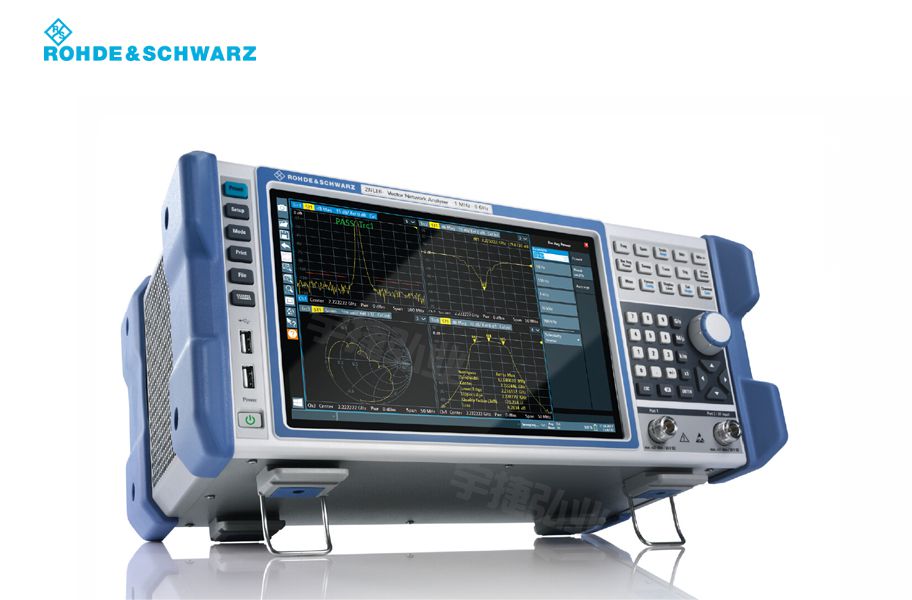

一、矢量网络分析仪ZNLE产品概述

　　R&S ZNLE 矢量网络分析仪契合“Measurementsas easy as ABC”的标语：易于配置、易于校准、易于测量。著名的优质设计、创新的用户界面以及紧凑尺寸使 R&S®ZNLE 非常适用于VNA 基础应用。

　　R&S ZNLE 是一种双端口矢量网络分析仪，可用于无源器件S 参数 S11、S21、S12 和 S22 的双向测量。在订购 R&S ZNLE时，只需要考虑两个因素： 频率范围以及是否需要 GPIB 接口。

　　此分析仪的频率范围介于 1 MHz 至 3 GHz (R&S ZNLE3)或 1 MHz 至 6 GHz (R&S ZNLE6)。使用可选 GPIB 接口，您可以连接控制器以远程控制 R&S ZNLE。作为单机式仪器，R&S ZNLE 无需外部电脑配置设置。启动仪器后即可开始测量。

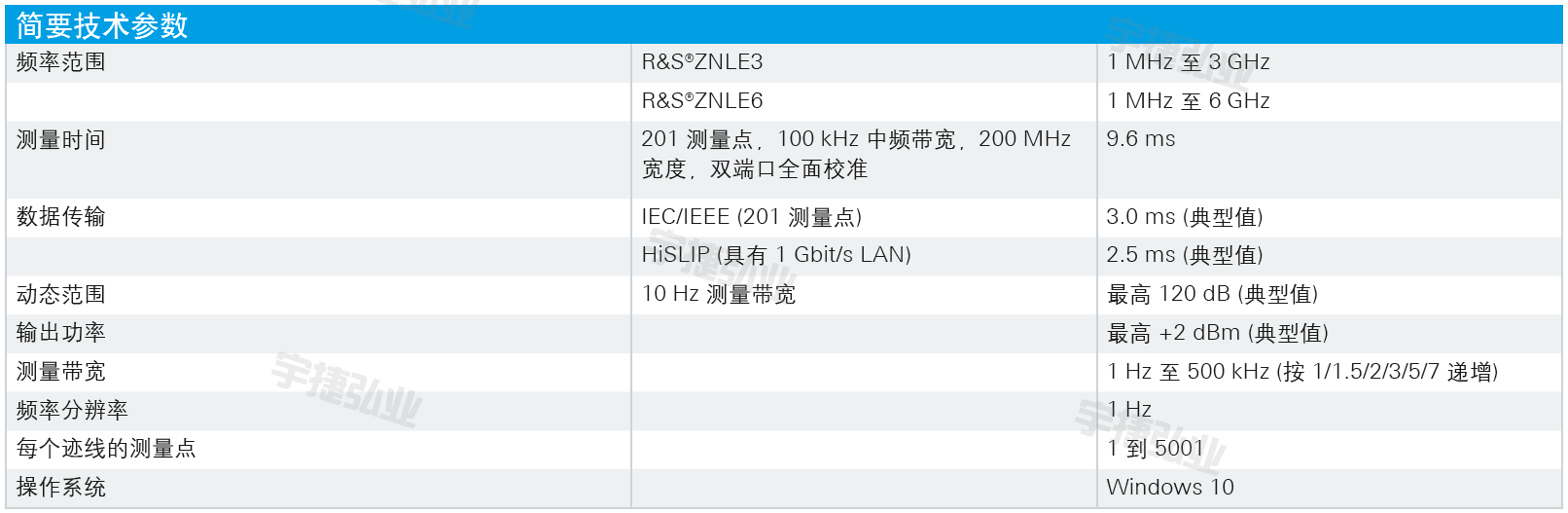

二、矢量网络分析仪ZNLE关键特性

　　◆ 频率范围介于 1 MHz 至 3 GHz 或 1 MHz 至 6 GHz

　　◆ 具有完整 S 参数测试集的双端口矢量网络分析仪，可用于无源器件的双向测量

　　◆ 最高 120 dB (典型值) 的宽动态范围

　　◆ 1 Hz 至 500 kHz 的测量带宽

　　◆ 可快速测量，401 测量点只需 8.7 ms (100 kHz 中频带宽，200 MHz 宽度，关闭校正)

　　◆ 紧凑尺寸 (深 24 cm) 且重量轻 (6 kg)

　　◆ 具有 10.1" WXGA 触摸屏的单机式仪器

　　◆ Windows 10 操作系统

三、矢量网络分析仪ZNLE优点和主要特性

　　具有可靠性能的经济型仪器

　　◆ 紧凑型矢量网络分析仪

　　◆ 具有低迹线噪声，可确保高精度

　　◆ 测量速度快

　　使用多点触摸屏的用户界面

　　◆ 10.1" WXGA 宽触摸屏

　　◆ 结构清晰的用户界面

　　◆ 具有撤消/重做软键，方便用户操作

　　◆ 完全集成化的上下文相关帮助菜单

　　适合实验室应用的标准仪器

　　◆ 方便快速校准的校准单元

　　◆ 去嵌入/嵌入功能及夹具补偿

　　◆ 可通过 LAN 和 GPIB 选件实现远程控制
