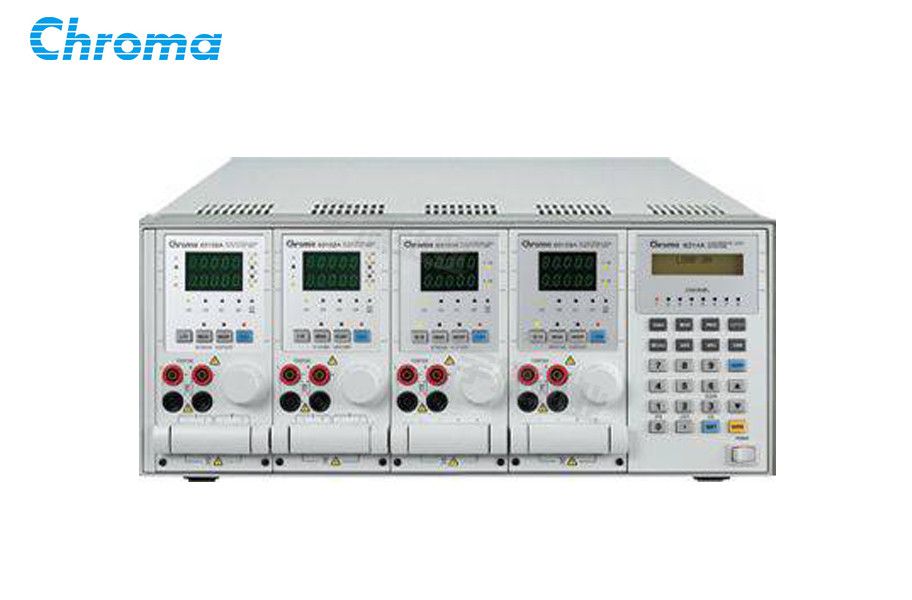

LED电源测试专用直流电子负载63110A/63113A/63115A

一、LED电源测试专用直流电子负载63110A/63113A/63115A产品概述

　　LED Driver为电流源，因此有一可输出的电压范围及一固定的输出电流。在LED Driver的测试上，一般常使用的方式有下列几种：

　　◆ 使用真实电阻当负载。

　　◆ 使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。

       ◆ 使用真实LED串联当负载。

　　但是这些测试方式都有其缺点，无法完全适合LED Driver的测试需求。

　　由LED的V-I特性曲线(左图)中，可知LED有一顺向偏压VF及一导通电阻(Rd)。当以真实电阻为负载，其V-I特型是一直线，并无法模拟LED的特性。尤其当LED Driver开机电压上升时，电流波形不同，可能会无法开机。而传统电子负载的CR及CV模式，都是以稳态时的LED操作点为设定值，对开关机或PWM调光动态的特性，无法模拟，也可能导致LED Driver产生不正常的动作或保护。而若以LED来当负载，虽能完全测试LED Driver。但却有LED老化问题，及LED Driver不同的输出电压测试上，需串联不同颗数的LED，如此将会造成测试上与生产上的不便。

　　中茂6310A 系列电子负载中的63110A/63113A新创了一个新的操作模式——LED模式，来模拟LED。用户仅需透过设定LED电源的输出电压、电流及LED的操作点动态电阻，即可模拟LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光(Dimming)测试，63110A的全新设计中，亦增加了频宽，让使用者亦可透过电子负载完成动态调光测试。

二、LED电源测试专用直流电子负载63110A/63113A/63115A主要特色

　　◆ 独特的LED模式可供LED power driver测试

　　◆ 可编程的LED操作点阻抗 (Rd)

　　◆ 可编程的内部阻抗(Rr)，可应用于模拟LED的涟波电流

　　◆ 快速回应，可供PWM调光测试

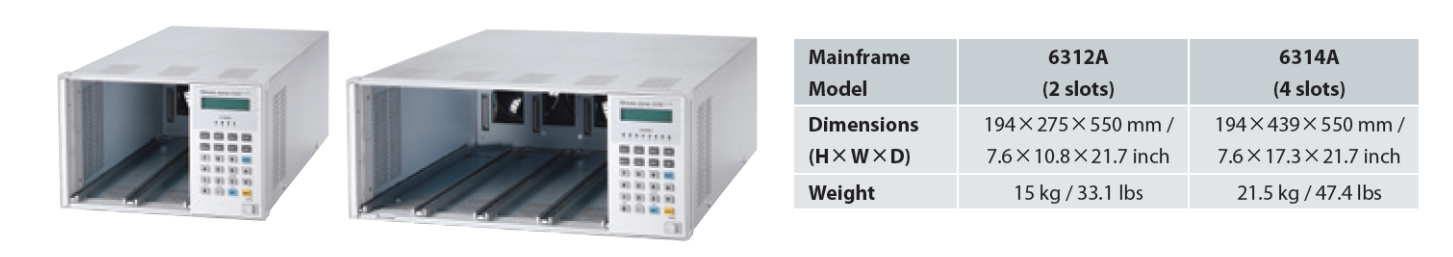

　　◆ 一机框最多可达8个通道

　　◆ 二段式16位元高精密电压/电流量测线路

　　◆ 保护功能 ：过电压、过电流、过功率、过温度保护
