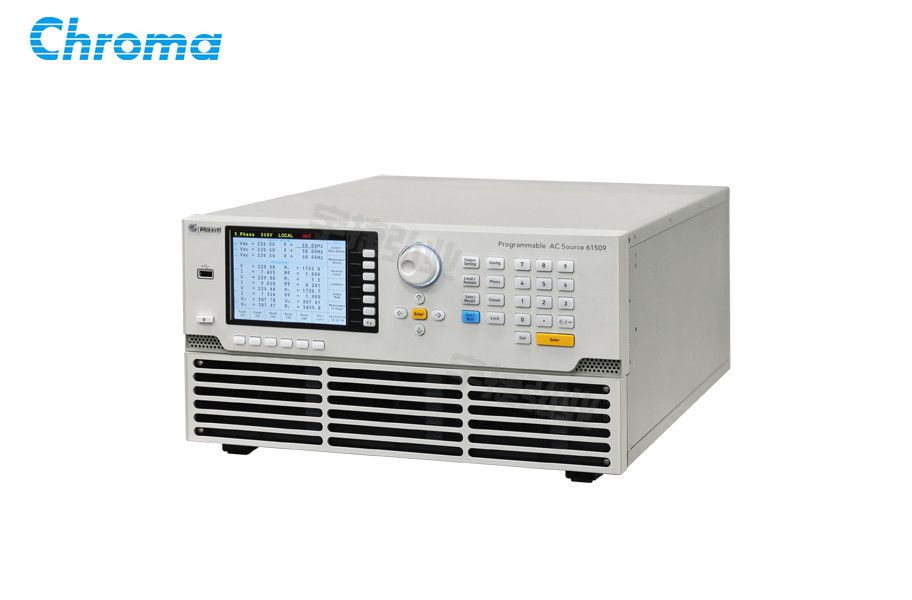

中茂Chroma可编程交流电源61509/61508/61507/61609/61608/61607

一、可编程交流电源61509/61508/61507/61609/61608/61607概述

　　全球市场目前对输入交流电的测试要求是要能模拟更大范围的电源变动，即需要更先进且高效能的交流电源供应器。型号61509/61508/61507/61609/61608/61607等机种是基于高功率密度和小型化尺寸(5U)所设计的61500/61600系列交流电源中的最新产品。

　　Chroma 61500/61600系列可编程交流电源供应器为满足市场需求的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测。这些功能特点让61500/61600系列适合于商用、电力电子、航空电子、军事等领域，研发及品保单位的规格验证到实验室测试，以及工厂生产线等测试应用。在61500/61600系列新产品中增强了直流电输出功率且最高可达全输出功率之100%，进一步扩展了测试应用的能力，特别是对交/直流伺服器电源的相关测试应用。

　　61509/61508/61507/61609/61608/61607可编程交流电源供应器使用PWM高频开关切换技术，可在最大电压350V及15Hz到2000Hz频率的输出范围下，提供最大功率。所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率。

　　Chroma 61500/61600系列能提供精密的测量功能，例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等。以先进的DSP技术，61509/61508/61507机种可使用LIST、PULSE和STEP功能，轻易地模拟交流电源扰动(PLD)之测试。Chroma 61500系列可以让使用者组合不同的谐波分量来合成各种谐波和失真波形。借由此先进功能，使用者可以在基本波之外，编程另一电压做频率变化扫描，以找出待测物的谐振点，并提供更深入的分析结果。在模拟实际波形部分，Chroma 61500/61600系列提供外部讯号输入功能，用来放大任意信号发生器所产生之类比讯号，因此使用者可透过此功能来复制在该场所中观察到的任意特殊波形。

　　简易的人机介面可让使用者透过LCD显示器及操作介面快速地了解61509/61508/61507/61609/61608/61607型号交流电源之各项功能。或是透过标准配备的介面GPIB(IEEE488.2)、RS-232、USB及Ethernet介面来进行远端控制。

二、可编程交流电源61509/61508/61507/61609/61608/61607特点

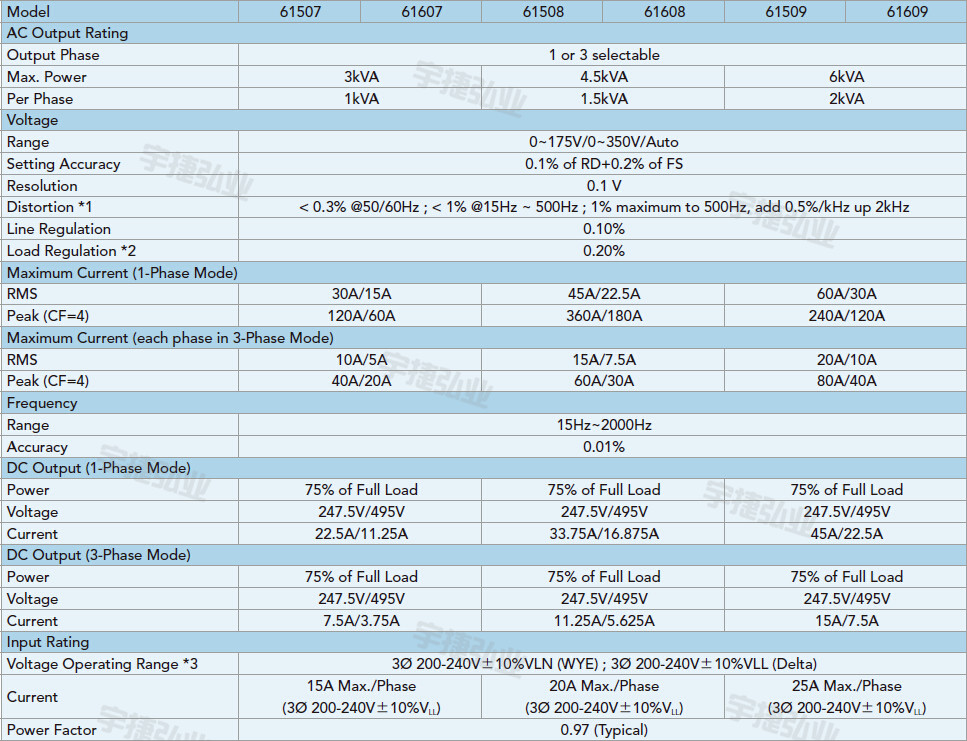

　　◆ 功率规格

　　   61509/61609：6kVA

　　   61508/61608：4.5kVA

　　   61507/61607：3kVA

　　◆ 电压规格：0-175V/0-350V/Auto

　　◆ 频率：DC，15Hz-2kHz (5kHz选购配件)

　　◆ 5U高功率密度设计

　　◆ 可选择单相或三相交流输出

　　◆ 可设定电压和频率的输出变动率

　　◆ 可设定电压和电流的输出限制

　　◆ 高电流波峰因素，适用于浪涌电流测试

　　◆ 可设定电压波形启动及关闭的相位角

　　◆ 输出电压变化的同步TTL信号

　　◆ LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟

　　◆ 电压暂降·短时中断和电压变化模拟

　　◆ 谐波和间谐波的失真波形合成

　　◆ 参数量测功能包括个阶电流谐波成份

　　◆ 可程式化类比介面

　　◆ 数位介面：GPIB、RS-232、USB和Ethernet

　　◆ 透过并联输出模式可提供更高的输出功率

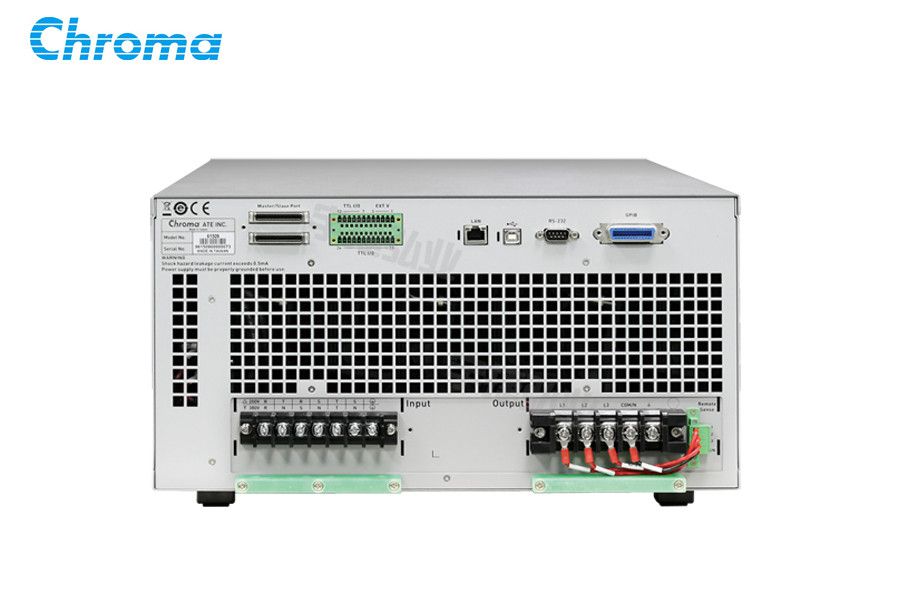

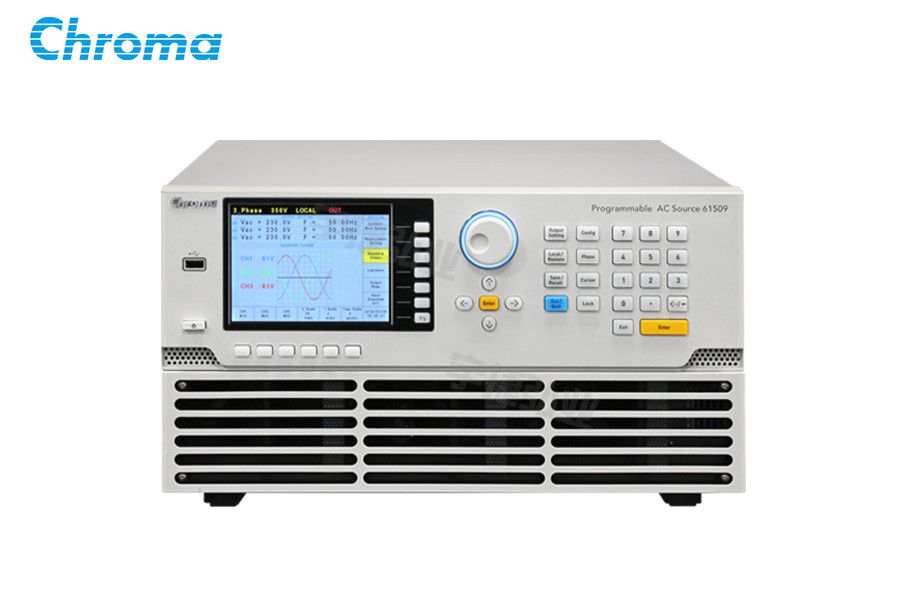

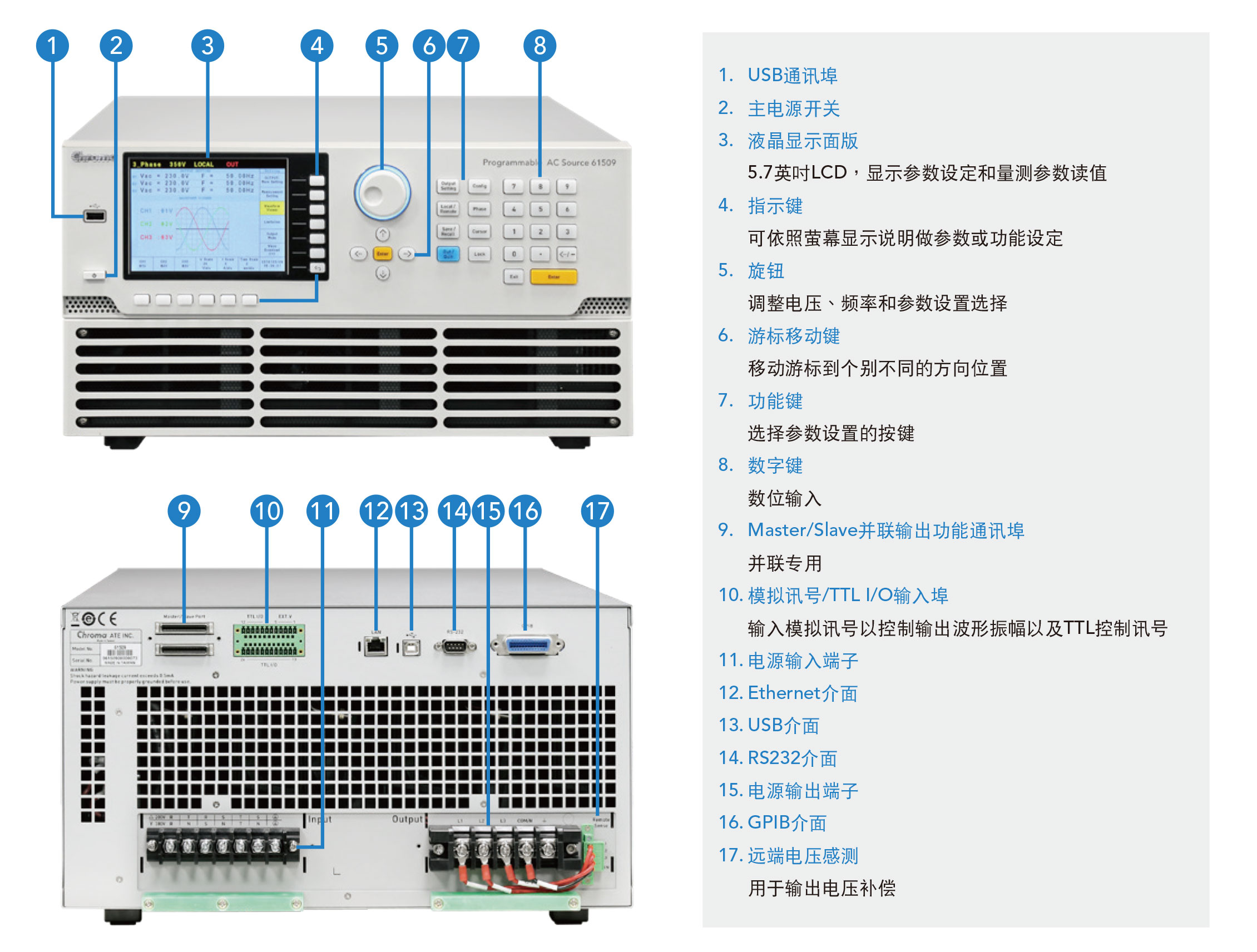

三、可编程交流电源61509/61508/61507/61609/61608/61607面板说明
