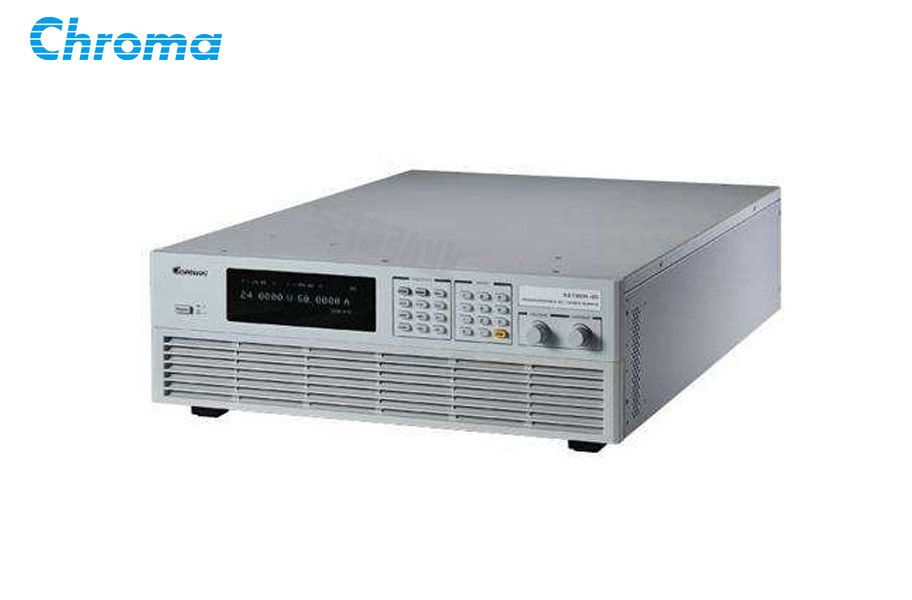

中茂Chroma可程控直流电源62000H-S系列（具I-V模拟）

一、中茂Chroma可程控直流电源62000H-S系列（具I-V模拟）概述

　　Chroma太阳电池数组仿真电源型号62000H-S系列，提供最高可模拟太阳电池数组的开路电压(Voc)达1800V及短路电流(Isc)达30A于3U高电源模块，且具有响应快速之设计以模拟太阳电池的输出I-V曲线，此可应用于光伏逆变器、微逆变器及太阳能充电器的最大功率追踪(MPPT)效能测试。

　　此62000H-S系列具有高速100kHz的数字化资料撷取连续量测线路及数字滤波机制，及高速25kHz的D/A控制，此可精准地模拟I-V曲线，并且可响应光伏逆变器的拉载市电涟波效应于I-V曲线模拟时，单机内建EN50530&Sandia太阳电池数学模型，使用者可简单地于单机前面板设定太阳电池I-V特性(Voc/Isc/Vmp/Imp)后输出——仿真太阳电池数组I-V曲线予光伏逆变器测试其静态MPPT效能。

　　另外实际太阳电池(Solar Array)阵列会因天候如照度、温度、云遮或下雨而影响输出I-V曲线，此62000H-S系列单机可让使用者储存100条I-V曲线，且可设定每条曲线欲执行输出时间，由此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。62000H-S系列具备16bit高解析度的数字控制及精准的电压及电流量测机制，并搭配图形化操作软体(Softpanel)，由此可即时地测试及显示光伏逆变器的最大功率追踪状况，且测试MPPT EFF%读值，另外使用者可选择欲储存的量测读值于软件上。

　　大功率太阳电池数组仿真需求于商业用及发电站用光伏逆变器测试时，使用者可简单地并联方式连接二台或多台电源模组以达到1.5MW。62000H-S系列电源供应器具有主/从并联控制模式达10台180kW输出，使并联操作模式快速又简易，在此模式中，使用者只需透过前面板或远端数位控制主(Master unit)单机，系统会自动将设定数值下载资料到从属(Slave unit)单机，具有高速同步讯号控制处理，且系统具有自动均流控制。

　　62000H-S系列直流电源供应器操作非常简单，从前面板按键或远端控制器经由标准的USB/RS232/RS485/APG控制介面与选购的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫无困难的以标准机架堆叠于机台上。

二、中茂Chroma可程控直流电源62000H-S系列（具I-V模拟）主要特色

　　◆ 电压输出范围：0~150V/600V/1000V/1800V

　　◆ 3U/18kW高功率密度模块可简易主/从并联达1.5MW

　　◆ 太阳电池数组仿真I-V功能（内建EN50530&Sandia之I-V曲线数学式）

　　◆ 可模拟多种太阳电池的输出特性(Fill Factor)

　　◆ 可模拟不同温度及照度下的I-V曲线

　　◆ 具有非常小的Leakage Current（＜3mA）

　　◆ 精准的电压及电流量测

　　◆ 可模拟太阳面板遮罩下I-V曲线(可达4096点)

　　◆ 具有100条I-V曲线自动编程控制

　　◆ 可测试Static&Dynamic MPPT效能（能量积分量测）

　　◆ 可模拟各地区实际天候(天/月/年)I-V曲线

　　◆ 具有资料记录于Softpanel

　　◆ 支援Ethernet/USB/RS232/RS485/GPIB/APG控制接口

　　◆ 实时的最大功率追踪状态显示于Softpanel

　　◆ 具有图形化操作软体Softpanel

　　◆ 可支持控制10台太阳电池电源于多通道MPPT测试

　　◆ 具EN50530，Sandia，CGC/GF004，CGC/GF035，NB/T 32004动态MPPT测试程序及报表生成功能
