低压差分探头DP6020（停产）

一、低压差分探头DP6020概述

　　DP6020探头是具有浮地测量功能的低压差分探头。测量电压±20V(DC+Pk),其带宽最高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以最大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。

       在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

二、低压差分探头DP6020应用

　　◆ 浮地差分信号测量

       ◆ 高速功率测量

       ◆ 数字差分总线

       ◆ 汽车串行总线(CAN、LIN、FlexRay)

三、低压差分探头DP6020产品及附件说明

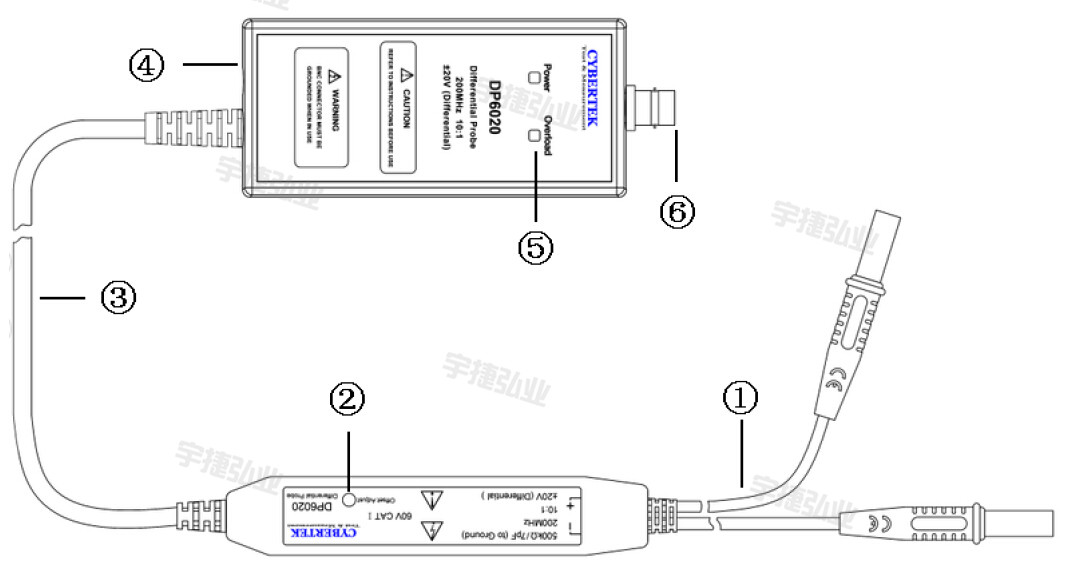

       ◆探头主体说明

　　详细说明：

　　①输入线：长度约15cm，连接探夹后测量电压信号。

　　②偏置调节：调节该可调电阻，实现输出偏置调节。

　　③连接线：探头前端和后端连接线，长度70cm

　　④电源接口：标准的USB B型接口，通过标配的USB适配器供电;也可以通过示波器供电，使用方便。

　　⑤过载报警指示灯(Overload):测量范围超过量程时，过载指示灯亮，且发出报警声。

　　⑥输出接口：标配标准的BNC输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为50Ω， 或者接标配的贯通式50Ω负载，示波器输入阻抗设置成1MΩ。

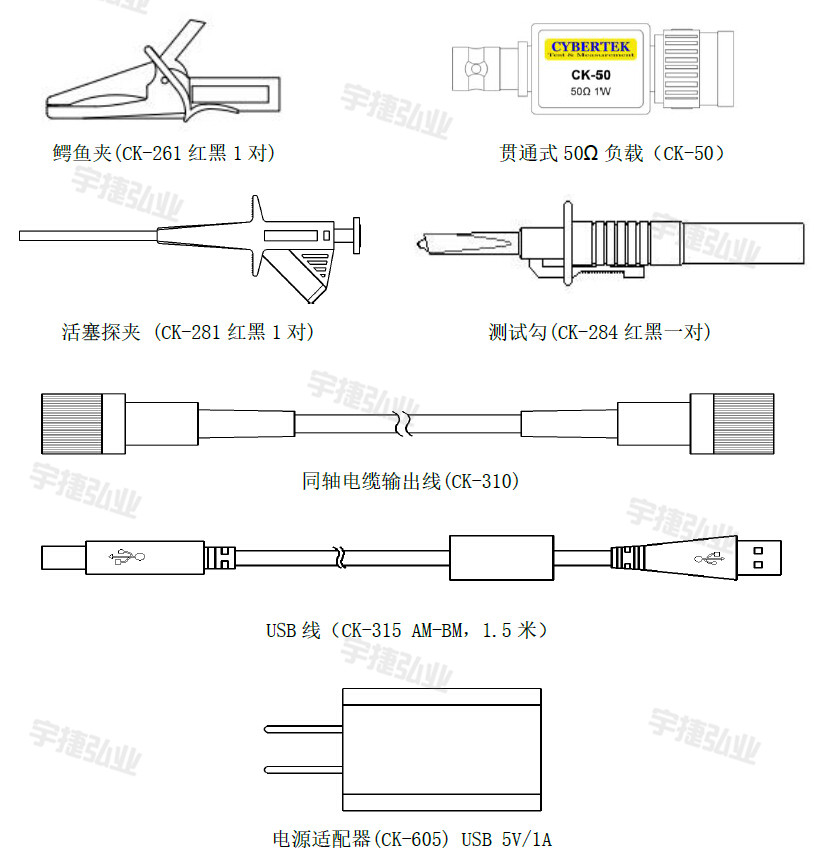

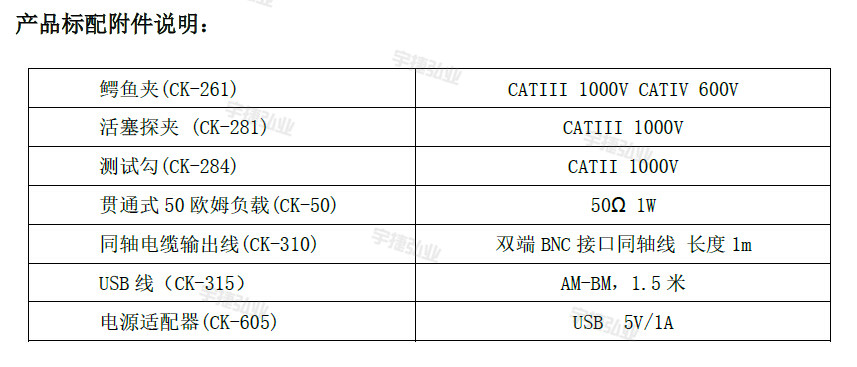

       ◆附件说明

四、低压差分探头DP6020机械规格
