泰克Tektronix MSO混合信号示波器5系列B

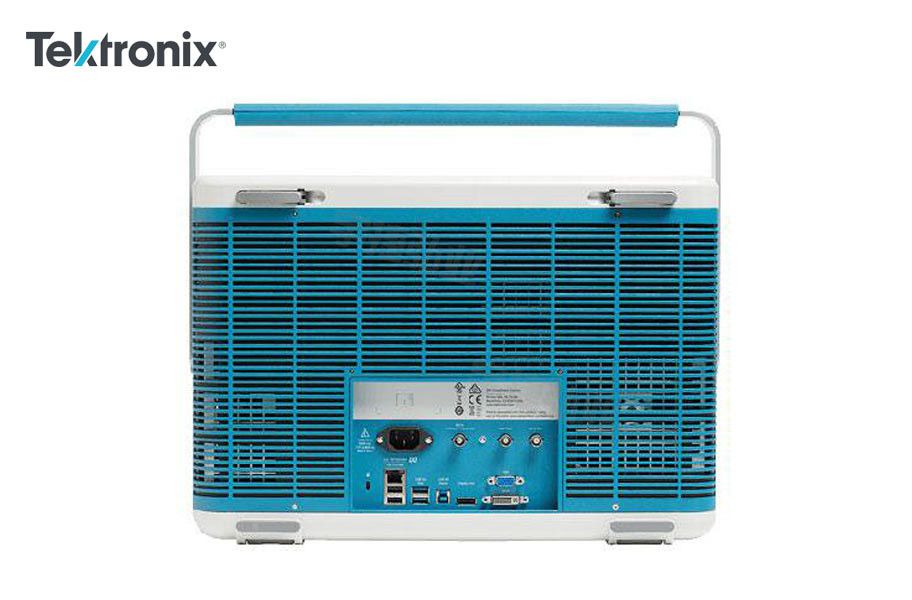

一、MSO混合信号示波器5系列B概述

　　5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来最严苛的应用挑战。 它为性能、分析和总体用户体验设立了全新的标准。

　　MSO5系示波器，为您开启示波器 第“5”通道，带您找到测试捷径 !

二、MSO混合信号示波器5系列B特点

　　不仅仅采用新显示器和用户界面， 更是新标准

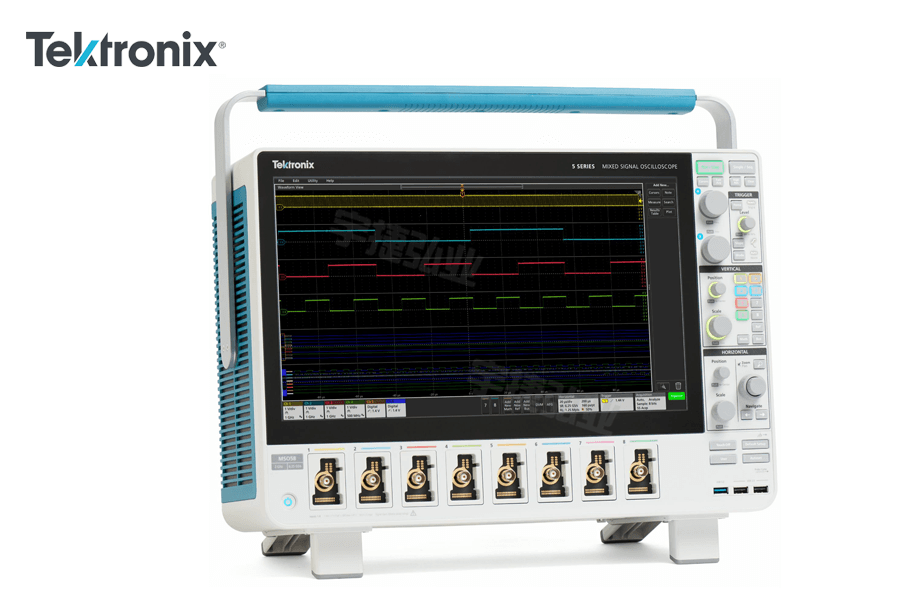

       配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。 使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

　　拥有足够的通道

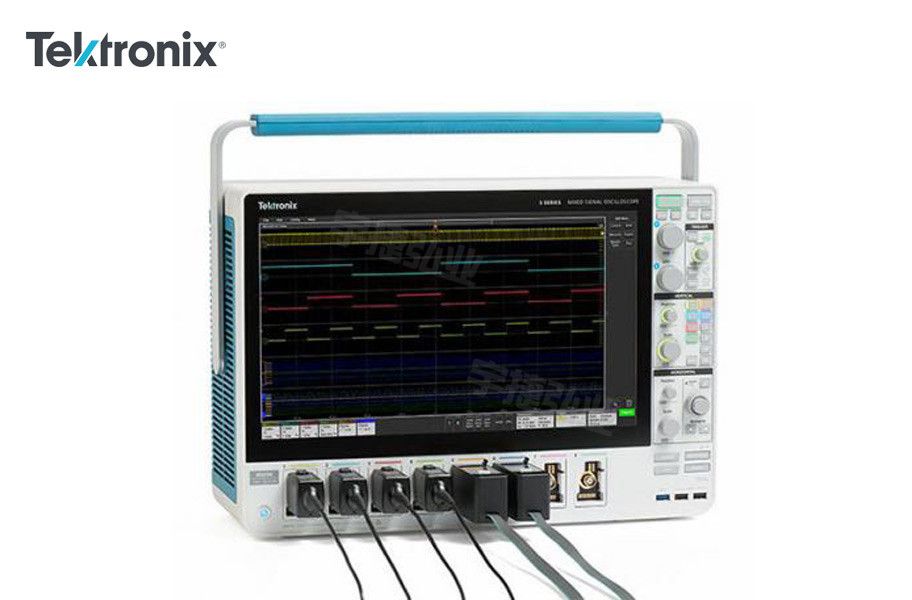

       提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个高分辨率模拟波形或 8 个数字逻辑波形，只需更改探头即可。

　　支持高达 16 位的垂直分辨率，每个细节都不会错过

　　12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测试到信号的细节。

　　根据您的测试需求变化进行扩展

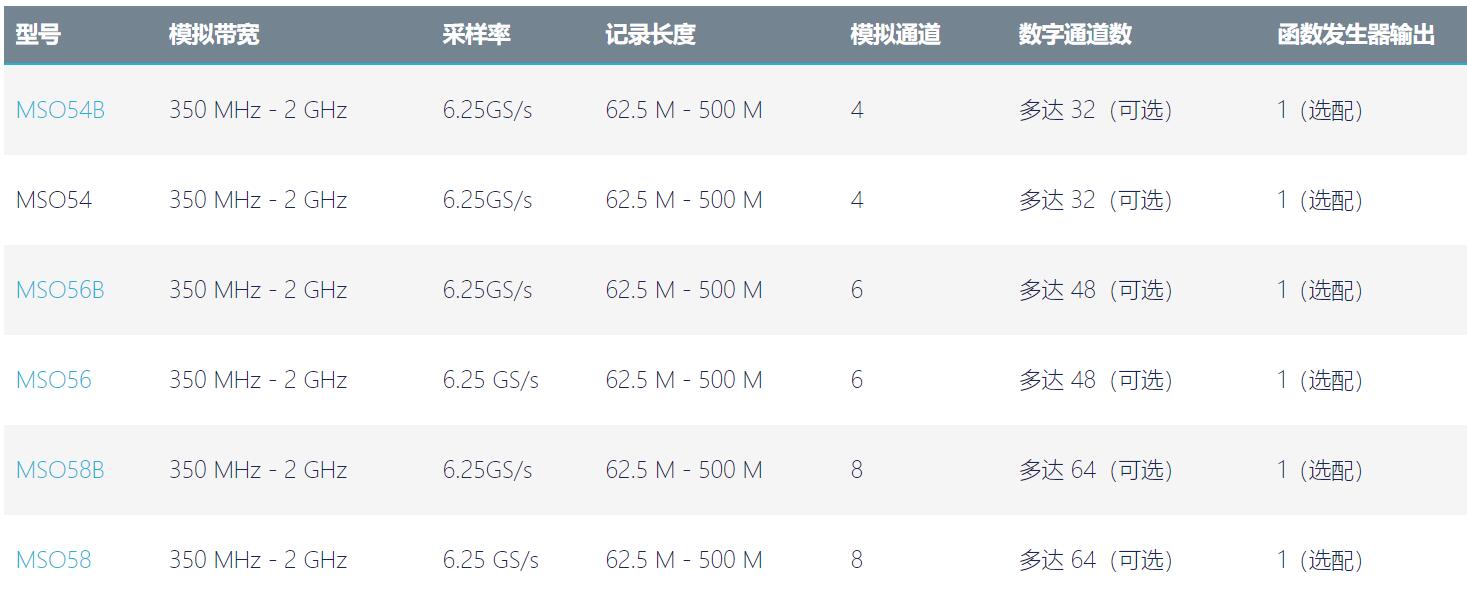

　　    ◆ 性能：

　　           高达 2 GHz 带宽

　　           高达 125 M 点记录长度

　　    ◆ 数字输入：

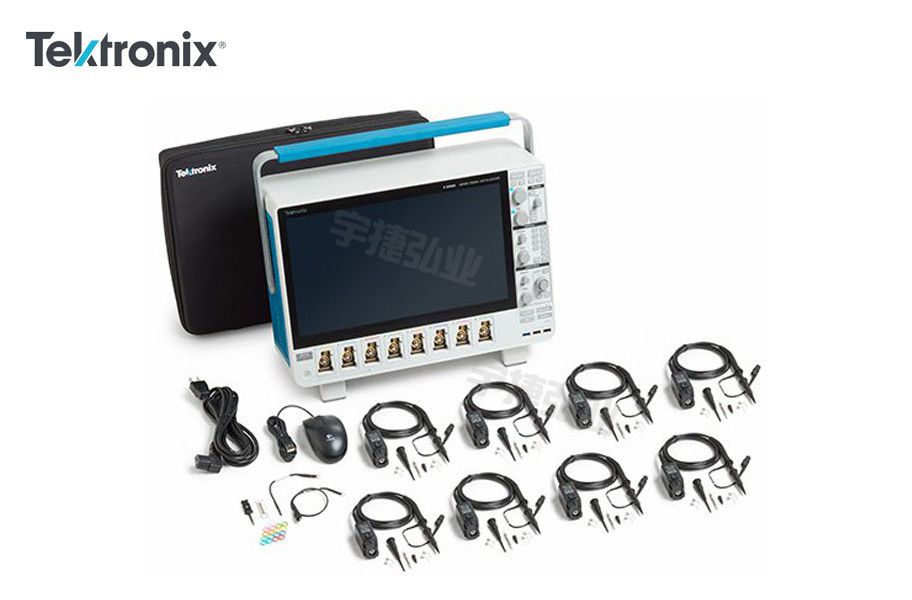

　　           TLP058 逻辑探头，每个探头可提供 8 条数字通道

　　    ◆ 操作系统：

　　           添加 Windows 操作系统，以便在示波器上运行 PC 软件

　　    ◆ 信号发生器：

　　           添加内置任意波形/函数发生器

　　    ◆ 高级分析：

　　           串行解码/触发支持 I 2 C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线

　　           汽车以太网和 USB 2.0 的自动一致性测试

　　           高级抖动分析

　　           自动功率测量和分析

三、MSO混合信号示波器5系列B应用

　　嵌入式串行总线分析

　　自动串行总线解码可节省时间并消除手动解码时的错误。 串行总线触发和搜索允许隔离事件，便于系统级故障排除。

　　特点：

　　    ◆ I 2 C、SPI

　　    ◆ USB 2.0

　　    ◆ 以太网

　　    ◆ SPMI

　　    ◆ CAN、CAN FD、LIN、FlexRay

　　    ◆ SENT

　　    ◆ I 2 S/LJ/RJ/TDM

　　    ◆ ARINC 429、MIL-STD-1553

　　自动串行总线分析

　　汽车设计人员可以依靠串行总线在 ECU、传感器与制动器之间实现准确通信。 5 系列 MSO 还具有 CAN、CAN FD、LIN、FlexRay 和 SENT 解码和触发功能，可帮助其同步了解系统。 自动汽车以太网一致性套件供您按照标准测试，您无需成为高速总线专家。

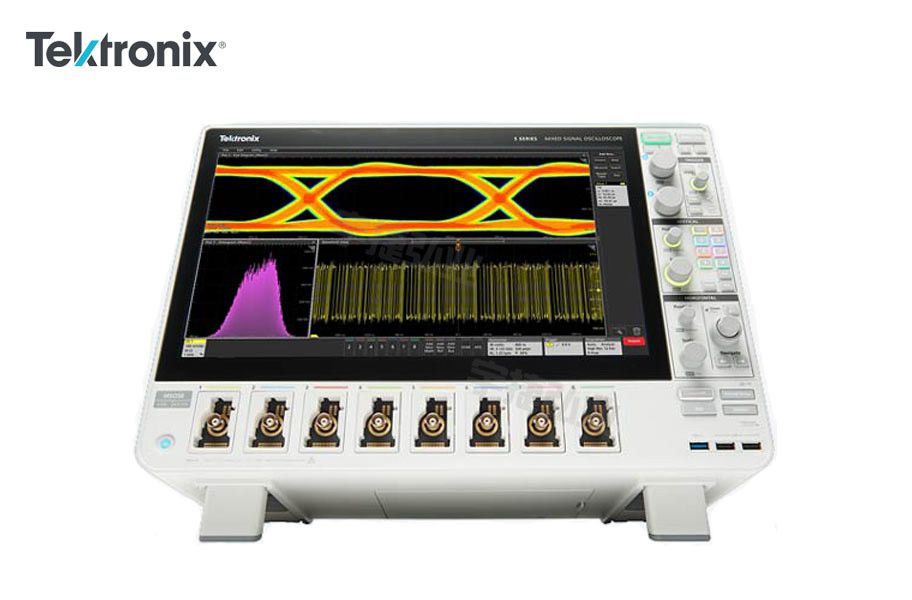

　　抖动分析

　　时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

　　特点：

　　    ◆ 标准相位噪声、时钟抖动和定时以及波形直方图

　　    ◆ 选配高级分析、抖动分解和时钟恢复

　　功率电子

　　让电源质量、谐波、开关损耗、安全操作区测量更可靠且可重复，还带自动功率测量与分析包。 5 系列 MSO 具有高达 8 条高分辨率通道和多种可用探头，也适合评估电源时序并深入了解 3 相电源转换器。

　　特点：

　　    ◆ 电源质量和谐波

　　    ◆ 开关损耗和安全作业区

　　    ◆ 电路内电感器和变压器分析

　　    ◆ 多输出效率
