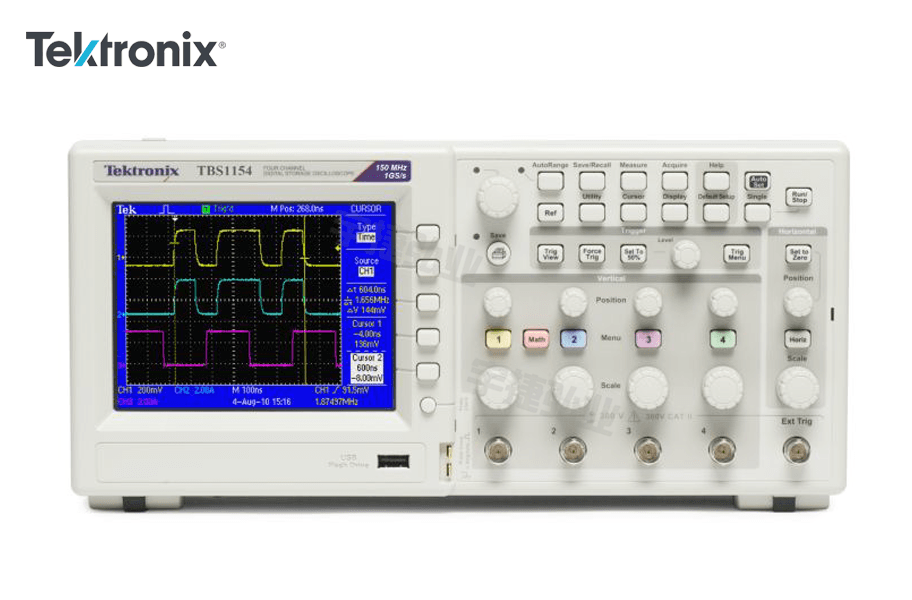

泰克Tektronix 数字存储示波器TBS1000B系列

一、概述

　　TBS1000B 系列数字存储示波器在紧凑的设计中提供了经济的性能。 由于多种标配功能，包括USB 连接、34 种自动测量、极限测试、数据记录、频率计数器、趋势图和上下文相关帮助菜单，TBS1000B 系列示波器可以帮助您在更少的时间内完成更多的工作。

二、主要性能指标

　　◆ 200MHz、150 MHz、100 MHz、70 MHz 和 50 MHz 带宽型号

　　◆ 2 通道型号

　　◆ 所有通道上高达 2 GS/s 的采样率

　　◆ 所有通道上 2.5k 点记录长度

　　◆ 高级触发，包括脉冲和行选视频触发

三、主要特点

　　◆ 7 英寸 WVGA (800X480) 有源 TFT 彩色显示器

　　◆ 34 种自动测量

　　◆ 双窗口 FFT，同时监测时域和频域

　　◆ 内置波形极限测试和 TrendPlot™ 测试

　　◆ 双通道频率计数器

　　◆ 缩放功能

　　◆ 自动扩展数据记录功能

　　◆ 自动设置和自动量程功能

　　◆ 内置上下文相关帮助

　　◆ 多种语言的用户界面

　　◆ 体积小、重量轻 – 深仅 4.9 英寸 (124 mm)，重仅 4.4 磅(2 kg)

四、连接能力

　　◆ 前面板上 USB 2.0 主控端口，快速方便地存储数据

　　◆ 后面板上 USB 2.0 设备端口，方便地连接 PC
