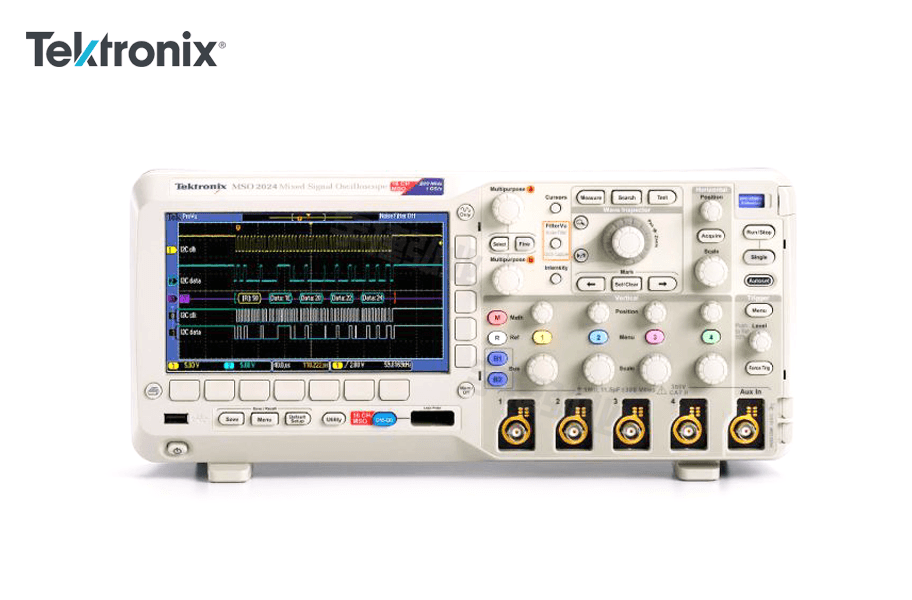

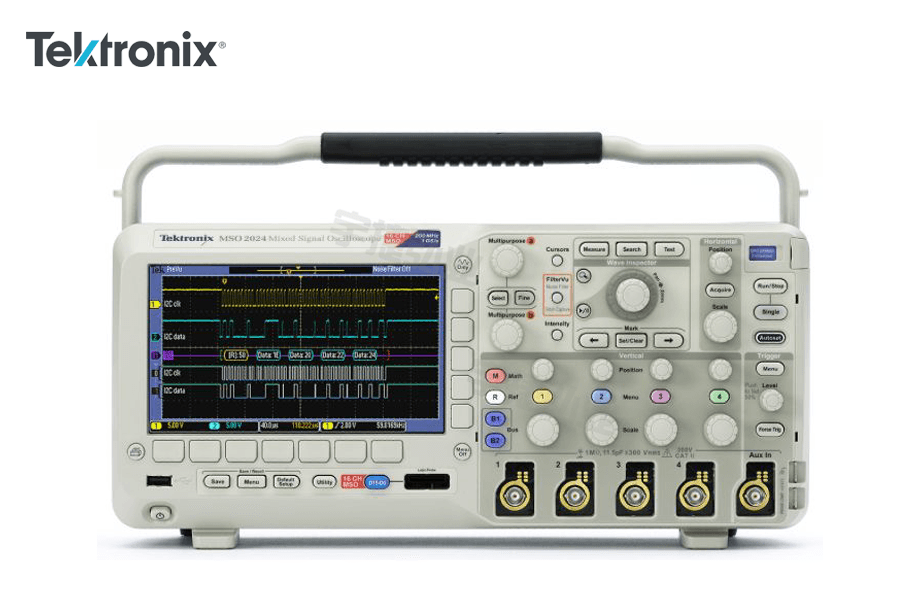

泰克Tektronix 混合信号示波器MSO2000B、DPO2000B系列

一、概述

　　泰克的 MSO/DPO2000B 混合信号示波器系列支持高达200 MHz 的带宽、1 GS/s 的取样速率，以入门级价格提供了先进的调试功能。其拥有多达 20 条通道用于分析模拟和数字信号， 查找和诊断复杂设计中的问题十分迅速。MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

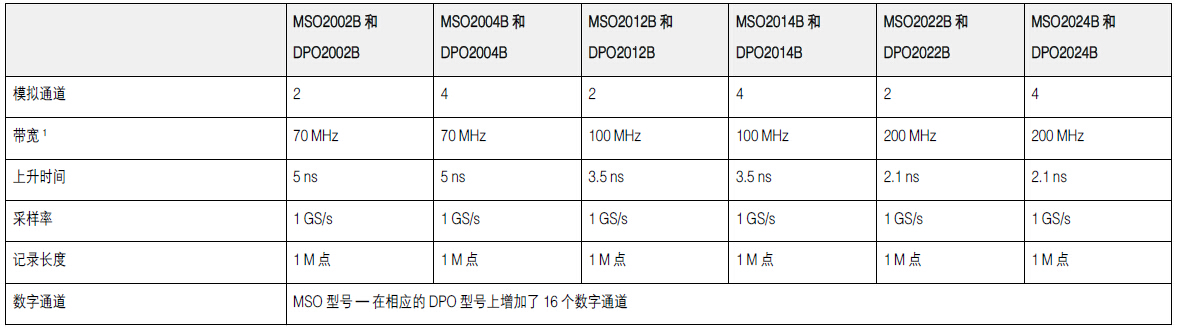

二、主要性能指标

　　◆ 200、100、70 MHz 带宽型号

　　◆ 2 个和 4 个模拟通道型号

　　◆ 16 个数字通道(MSO 系列)

　　◆ 全部通道均实现 1 GS/s 采样率

　　◆ 所有通道上的记录长度均为 1 兆点

　　◆ 最大波形捕获速率 5,000 wfm/s

　　◆ 高级触发套件

三、主要特点

　　◆ Wave Inspector® 控件为波形数据提供方便导航和自动化搜索

　　◆ FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件

　　◆ 29 个自动测量和 FFT 分析可简化波形分析

　　◆ TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置

　　◆ 7 英寸(180 毫米)宽屏 TFT-LCD 彩色显示器

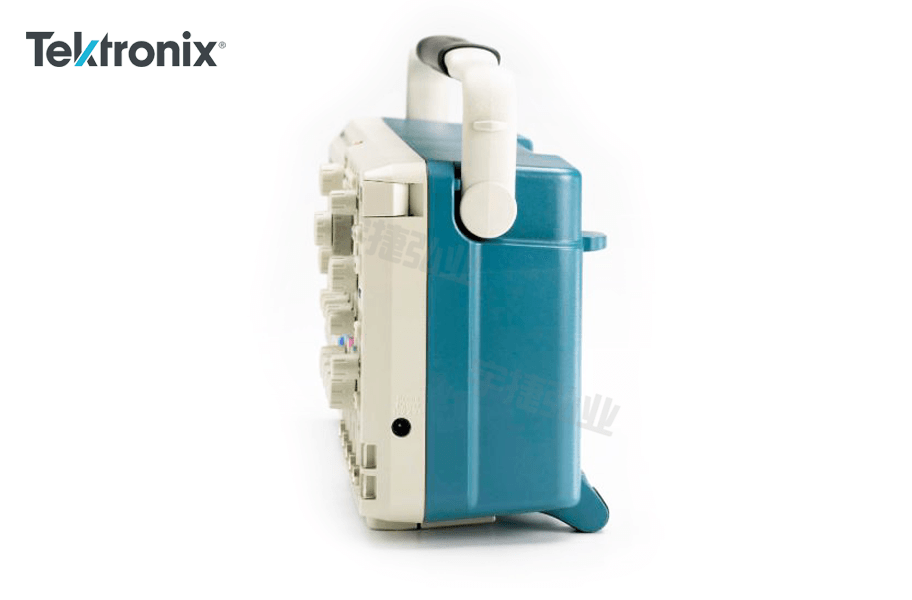

　　◆ 体积小、重量轻 – 厚度仅 5.3 英寸(134 毫米)，重量仅 7 磅14 盎司(3.6 千克)

　　◆ 5 年保修

四、连接能力

　　◆ 前面板上 USB 2.0 主控端口，快速方便地存储数据

　　◆ 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到PictBridge® 兼容打印机

　　◆ 选配 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪

五、选配串行触发和分析

　　◆ I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自动串行触发、解码和搜索选项

　　功能丰富的混合信号设计诊断工具

　　通过功能丰富的工具来简化和加速复杂设计的调试，包括用于快速波形导航的和自动串行和并行总线分析的 WaveInspector® 控件。

　　完善的功能，加快每一个调试阶段

　　MSO/DPO2000B 系列具有一系列强大的功能，从快速发现异常并捕获，到搜索事件的波形记录并分析其特性及设备的行为，全面加速调试设计的每一阶段。
